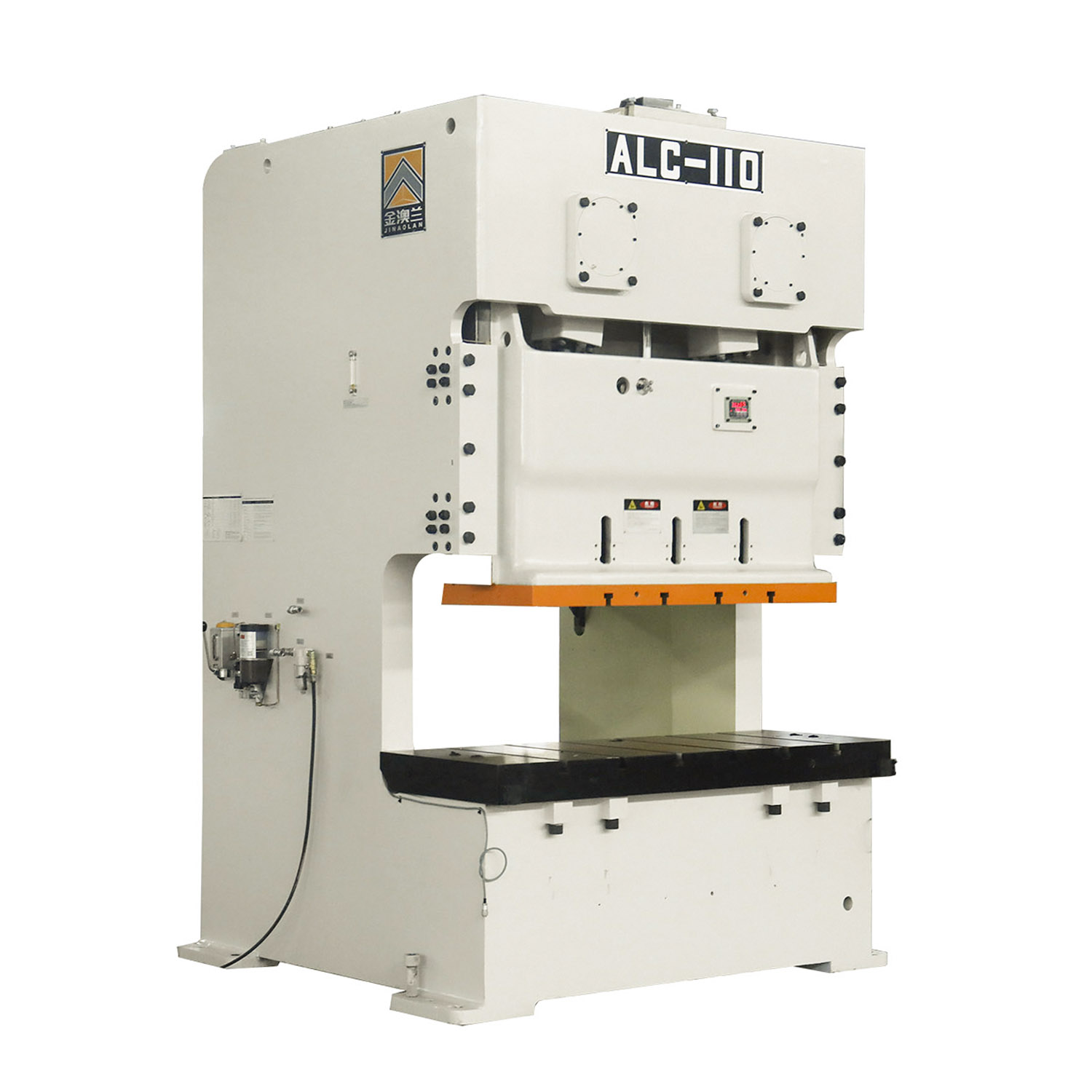

ทำความเข้าใจระบบคลัตช์และเบรกในเครื่องอัดกำลังทางกล

ความน่าเชื่อถือของการกดกำลังแบบกลไกนั้นขึ้นอยู่กับกลไกพื้นฐานเพียงตัวเดียว กลไกการหยุดจะกำหนดความปลอดภัยของผู้ปฏิบัติงานและกำหนดปริมาณการผลิตสูงสุด ระบบหยุดที่ล้มเหลวหรือแบบเดิมๆ ทำให้เกิดความเสี่ยงในการปฏิบัติงานขั้นรุนแรงกับพื้นปั๊มใดๆ เวลาหยุดที่ไม่สอดคล้องกันส่งผลต่ออุปสรรคด้านความปลอดภัย ส่งผลให้ม่านแสงไม่มีประสิทธิภาพ อัตราของเสียจะเพิ่มขึ้นเมื่อตัวกระทุ้งไม่เข้าที่อย่างแม่นยำที่มุมข้อเหวี่ยงที่ตั้งโปรแกรมไว้ การละเมิดการปฏิบัติตามข้อกำหนดของ OSHA และ ANSI กลายเป็นภัยคุกคามที่ปรากฏเมื่อเวลาหยุดเกินขีดจำกัดที่ยอมรับได้ การหยุดทำงานโดยไม่ได้วางแผนจากแผ่นคลัตช์ที่แตกหรือผ้าเบรกที่ถูกไฟไหม้ จะหยุดสายปั๊มทั้งหมด ขัดขวางกระบวนการประกอบที่ปลายน้ำ

ผู้จัดการโรงงานและวิศวกรซ่อมบำรุงต้องการแนวทางที่มีโครงสร้างและอิงทางวิศวกรรมเพื่อประเมินกลไกเหล่านี้ คู่มือทางเทคนิคนี้จะอธิบายวิธีประเมิน เปรียบเทียบ และเลือกการอัพเกรดที่เหมาะสม เราตรวจสอบน้ำหนัก ความเฉื่อยของมู่เล่ ความจุความร้อน และข้อกำหนดการผลิต เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด ทีมวิศวกรสามารถระบุระบบที่จะขจัดพฤติกรรมที่ผิดปกติของ ram และคืนการควบคุมจังหวะการกดได้อย่างสมบูรณ์

• ความปลอดภัยและการปฏิบัติตามข้อกำหนดมาก่อน: การปรับปรุงกดคลัตช์และเบรกให้ทันสมัยส่งผลโดยตรงต่อการปฏิบัติตามข้อกำหนด OSHA และการคำนวณระยะห่างที่ปลอดภัยของ ANSI B11.1 โดยรับประกันเวลาหยุดที่ทำซ้ำและเชื่อถือได้

• การแลกเปลี่ยนระหว่างระบบเปียกกับระบบแห้ง: ระบบแห้งเสนอต้นทุนล่วงหน้าที่ต่ำกว่าและการบำรุงรักษาที่ง่ายกว่า ในขณะที่ระบบเปียกให้การกระจายความร้อนที่เหนือกว่า ลดเสียงรบกวน และอายุการใช้งานยาวนานสำหรับการใช้งานรอบสูง

• การบูรณาการการควบคุมเป็นสิ่งสำคัญ: การอัพเกรดส่วนประกอบทางกลจะต้องจับคู่กับระบบควบคุมการกดซ้ำซ้อนที่ทันสมัย ​​รวมถึงวาล์วนิรภัยคู่แบบตรวจสอบข้าม เพื่อให้ได้รับประโยชน์ด้านความปลอดภัยและประสิทธิภาพอย่างเต็มที่

คลัตช์และเบรกแบบกดเพาเวอร์ทำงานอย่างไร

ข้อกำหนดด้านประสิทธิภาพที่สำคัญ

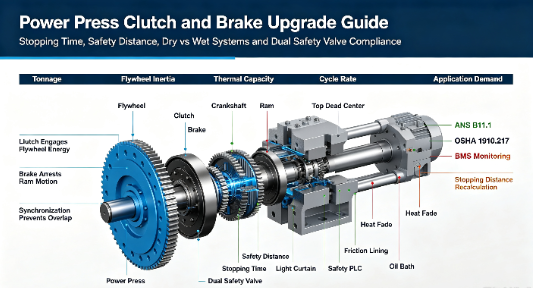

ระบบคลัตช์และเบรกแบบกดเพาเวอร์ควบคุมการถ่ายโอนและการหยุดพลังงานมู่เล่

คลัตช์ จะ ถ่ายเทพลังงานจากมู่เล่ไปยังเพลาข้อเหวี่ยงเพื่อขับเคลื่อนแรม เบรก หยุดแรมอย่างแม่นยำเมื่อ ทั้งสองระบบจะต้องทำงานร่วมกันเพื่อให้การทำงานราบรื่นและการหยุดอย่างปลอดภัย จำเป็น

การประเมินผลการปฏิบัติงาน

ปัจจัยด้านประสิทธิภาพที่สำคัญ ได้แก่ :

• ความเร็วในการมีส่วนร่วม: กำหนดความเร็วในการตอบสนองของสื่อหลังจากเปิดใช้งาน

• ความจุแรงบิด: ช่วยให้คลัตช์ส่งกำลังได้เพียงพอโดยไม่ลื่นไถล

• เวลาหยุด: รักษาประสิทธิภาพการหยุดให้สม่ำเสมอและรองรับข้อกำหนดด้านความปลอดภัย

ระบบที่เชื่อถือได้ควรให้เวลาหยุดที่มั่นคงภายใต้สภาวะการทำงานที่แตกต่างกัน

สัญญาณความล้มเหลวทั่วไป

การตรวจจับล่วงหน้าช่วยป้องกันการหยุดทำงานและความเสียหายของอุปกรณ์ สัญญาณเตือนทั่วไป ได้แก่:

• การทำงานช้า: อาจบ่งบอกถึงการรั่วไหลของอากาศ ซีลที่สึกหรอ หรือปัญหาวาล์วควบคุม

• เสียงผิดปกติ: มักเกิดจากแผ่นเสียดสีหรือชิ้นส่วนเครื่องจักรกลที่สึกหรอ

• ระยะหยุดที่ยาวขึ้น: ระบุการสึกหรอของเบรกหรือประสิทธิภาพการเบรกลดลง

• ข้อผิดพลาดในการควบคุมบ่อยครั้ง: อาจเป็นผลมาจากปัญหาแรงดันหรือความผิดพลาดของระบบควบคุม

• ฝุ่นจากแรงเสียดทานหรืออนุภาคโลหะ: แสดงการสึกหรอมากเกินไปภายในคลัตช์หรือระบบเบรก

การตรวจสอบอย่างสม่ำเสมอช่วยรักษาความแม่นยำ ความปลอดภัย และประสิทธิภาพการผลิต

ประเภทของระบบคลัตช์และเบรกแบบกดเพาเวอร์

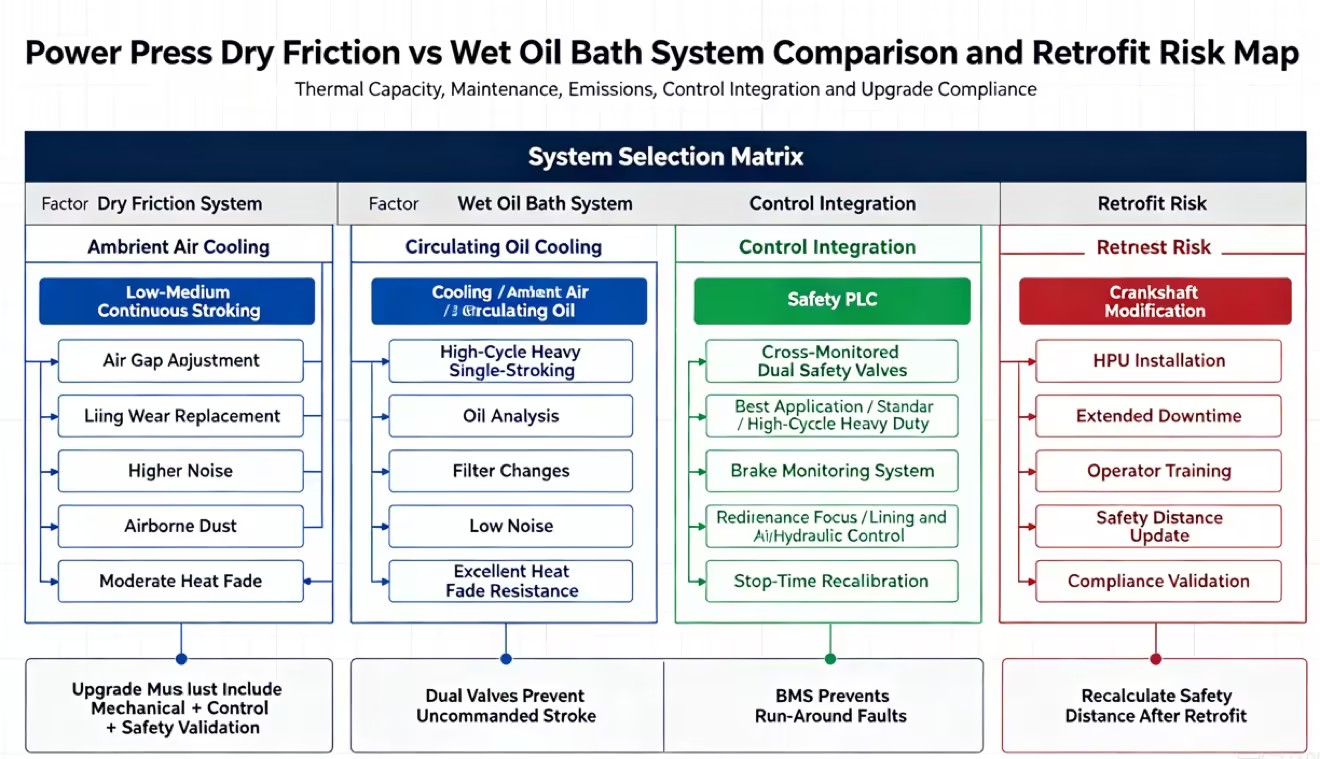

การออกแบบคลัตช์และเบรกที่แตกต่างกันเหมาะกับความต้องการในการผลิตที่แตกต่างกัน ตัวเลือกหลัก ได้แก่ ระบบแห้ง ระบบเปียก และการกำหนดค่าแยกหรือรวมกัน

ระบบคลัตช์และเบรกแบบแห้ง

ระบบแห้งใช้ลมอัดเพื่อยึดแผ่นเสียดสี พื้นผิวเสียดสีสัมผัสกับอากาศ ทำให้การตรวจสอบและบำรุงรักษาง่ายขึ้น

ข้อดี:

• โครงสร้างที่เรียบง่าย

• บำรุงรักษาง่าย

• เหมาะสำหรับความต้องการการผลิตระดับต่ำและปานกลาง

ข้อจำกัด:

• ความร้อนอาจสะสมได้ระหว่างการทำงานที่ความเร็วสูง

• ฝุ่นจากการเสียดสีเกิดขึ้นมากขึ้น

• ประสิทธิภาพการหยุดอาจลดลงภายใต้สภาวะการปั่นจักรยานที่หนักหน่วง

ระบบแห้งมักใช้สำหรับสายการผลิตมาตรฐานและโครงการปรับปรุงเครื่องพิมพ์

ระบบคลัตช์เปียกและเบรก

ระบบเปียกจะวางแผ่นเสียดสีไว้ภายในตัวเรือนที่เติมน้ำมัน น้ำมันช่วยขจัดความร้อนและปรับปรุงประสิทธิภาพระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่อง

ข้อดี:

• ควบคุมความร้อนได้ดีขึ้น

• อายุการใช้งานยาวนานขึ้น

• เหมาะสำหรับการปั๊มรอบสูงและงานหนัก

ข้อจำกัด:

• การติดตั้งที่ซับซ้อนมากขึ้น

• ต้องการการบำรุงรักษาน้ำมันและระบบทำความเย็น

ระบบเปียกเป็นที่ต้องการสำหรับการใช้งานที่มีความต้องการสูงซึ่งต้องการประสิทธิภาพที่มั่นคงตลอดระยะเวลาการผลิตที่ยาวนาน

การรวมกันและหน่วยแยก

หน่วยรวมกัน

ส่วนประกอบคลัตช์และเบรกถูกรวมเข้าด้วยกันเป็นชิ้นเดียว การออกแบบนี้ช่วยให้ติดตั้งได้ง่ายขึ้นและเพิ่มความปลอดภัยโดยป้องกันการทับซ้อนกันของคลัตช์และเบรก

แยกหน่วย

ส่วนประกอบคลัตช์และเบรกได้รับการติดตั้งแยกกัน การกำหนดค่านี้ให้ความยืดหยุ่นมากขึ้นสำหรับการออกแบบแท่นพิมพ์พิเศษและการใช้งานที่มีแรงบิดสูง

การเลือกระบบคลัตช์และเบรกที่ถูกต้องขึ้นอยู่กับความเร็วการกด ข้อกำหนดในการผลิต ความต้องการในการบำรุงรักษา และสภาพการทำงาน

วิธีเลือกระบบคลัตช์และเบรกที่เหมาะสม

วิธีเลือกระบบคลัตช์และเบรกที่เหมาะสม

การเลือกระบบคลัตช์และเบรกแบบกดกำลังจำเป็นต้องประเมินความปลอดภัย ความเร็วในการผลิต การจัดการความร้อน และความต้องการแรงบิด ระบบที่จับคู่กันอย่างเหมาะสมจะช่วยเพิ่มความน่าเชื่อถือของแท่นพิมพ์และลดต้นทุนการบำรุงรักษา

การหยุดเวลาและการตรวจสอบความปลอดภัย

การหยุดประสิทธิภาพส่งผลโดยตรงต่อความปลอดภัยของผู้ปฏิบัติงาน เบรกจะต้องหยุดแคร่ภายในเวลาที่กำหนดเพื่อรักษาสภาพการทำงานที่ปลอดภัย

ระบบตรวจสอบเบรกจะตรวจสอบประสิทธิภาพการหยุดอย่างต่อเนื่อง หากเวลาหยุดนานเกินไปเนื่องจากการสึกหรอหรือประสิทธิภาพเบรกลดลง ระบบสามารถแจ้งเตือนทีมบำรุงรักษาก่อนที่จะเกิดความเสี่ยงด้านความปลอดภัย

ปัจจัยสำคัญ ได้แก่ :

• เวลาหยุดสม่ำเสมอ

• การตอบสนองเบรกที่เชื่อถือได้

• ระยะปลอดภัยที่เหมาะสม

• การตรวจสอบประสิทธิภาพอย่างสม่ำเสมอ

การจัดการความร้อนและสภาวะการทำงาน

การปั๊มด้วยความเร็วสูงทำให้เกิดความร้อนอย่างมากในระหว่างรอบคลัตช์และเบรกซ้ำๆ หากระบบไม่สามารถระบายความร้อนได้อย่างมีประสิทธิภาพ ประสิทธิภาพการเสียดสีอาจลดลง

ระบบแห้ง อาศัยการระบายความร้อนด้วยอากาศและเหมาะสำหรับการใช้งานมาตรฐาน

ระบบเปียก ใช้การระบายความร้อนด้วยน้ำมันเพื่อควบคุมความร้อนและรักษาประสิทธิภาพการทำงานที่มั่นคงระหว่างการผลิตรอบสูง

การเลือกวิธีการทำความเย็นที่เหมาะสมจะขึ้นอยู่กับความเร็วการกด ปริมาณการผลิต และสภาวะการทำงาน

การจับคู่แรงบิดกับข้อกำหนดการกด

คลัตช์และเบรกจะต้องตรงกับความสามารถในการกดและพลังงานมู่เล่

ปัจจัยสำคัญ ได้แก่ :

• กดตัน

• ขนาดมู่เล่

• กระบวนการประทับตรา

• ความเร็วในการผลิต

การขึ้นรูปงานหนักต้องใช้กำลังแรงบิดสูงกว่างานปั๊มขึ้นรูปเบา ระบบที่มีขนาดเล็กเกินไปอาจทำให้เกิดการสึกหรอมากเกินไป การหยุดทำงานไม่เสถียร และอายุการใช้งานของอุปกรณ์ลดลง

ข้อพิจารณาด้านสิ่งแวดล้อมและการบำรุงรักษา

สภาพแวดล้อมในการทำงานยังส่งผลต่อการเลือกคลัตช์และเบรกด้วย

ระบบแห้งอาจก่อให้เกิดฝุ่นจากการเสียดสีและเสียงรบกวนในการทำงานที่สูงขึ้น ระบบเปียกช่วยควบคุมฝุ่นได้ดีขึ้นเนื่องจากอนุภาคการสึกหรอยังคงอยู่ในระบบน้ำมัน

สำหรับโรงงานผลิตที่ทันสมัย ​​ระบบปิดสามารถช่วยปรับปรุง:

• ความสะอาดของสถานที่ทำงาน

• การควบคุมเสียงรบกวน

• ประสิทธิภาพการบำรุงรักษา

การเลือกระบบคลัตช์และเบรกที่เหมาะสมช่วยให้มั่นใจในการทำงานที่ปลอดภัยยิ่งขึ้น การผลิตที่มั่นคง และอายุการใช้งานการกดที่ยาวนานขึ้น

ข้อควรพิจารณาในการบำรุงรักษาและพลังงาน

ช่วงเวลาการบำรุงรักษาและการจัดการของเหลว

การประเมินประสิทธิภาพการทำงานในระยะยาวของ ระบบคลัตช์และเบรก จำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับช่วงเวลาการบำรุงรักษา โครงสร้างแบบแห้งจำเป็นต้องมีการแทรกแซงทางกายภาพบ่อยครั้ง ช่างซ่อมบำรุงจะต้องวัดช่องว่างอากาศระหว่างแผ่นเสียดสีเป็นประจำ เมื่อซับในสึกหรอ ช่องว่างนี้จะเพิ่มขึ้น โดยต้องมีการปรับแผ่นชิมด้วยตนเองเพื่อคืนความเร็วการมีส่วนร่วมที่เหมาะสมที่สุด ในที่สุด แผ่นซับแรงเสียดทานจะสึกหรอลงไปถึงหมุดย้ำ ทำให้จำเป็นต้องรื้อออกทั้งหมดและเปลี่ยนแผ่นเสียดสีใหม่

การกำหนดค่าแบบเปียกทำให้ไทม์ไลน์การบำรุงรักษาเปลี่ยนแปลงไปอย่างมาก เนื่องจากฟิล์มน้ำมันดูดซับแรงเสียดทานของหน้าสัมผัส แผ่นภายในจึงมีการสึกหรอทางกายภาพเล็กน้อย เป็นเรื่องปกติที่เครื่องแบบเปียกจะทำงานได้นานนับสิบปีโดยไม่ต้องเปลี่ยนแผ่นภายใน อย่างไรก็ตาม อายุการใช้งานทางกลที่ยาวนานนี้จะเปลี่ยนภาระการบำรุงรักษาไปสู่การจัดการของเหลว ช่างเทคนิคต้องทำการเก็บตัวอย่างน้ำมันเป็นประจำเพื่อตรวจสอบการสลายตัวของความหนืดและการปนเปื้อนของอนุภาค การเปลี่ยนน้ำมันไฮดรอลิกชนิดพิเศษและการเปลี่ยนไส้กรองขนาดไมครอนสูงกลายเป็นงานบำรุงรักษาเชิงป้องกันหลัก

วิธีการใช้พลังงานและการกระตุ้น

วิธีการกระตุ้นส่งผลโดยตรงต่อโหลดพลังงานของพืช ระบบนิวแมติกอาศัยลมอัด ซึ่งไม่มีประสิทธิภาพในการสร้างอย่างฉาวโฉ่ ทุกจังหวะต้องใช้ลมอัดตามปริมาตรที่กำหนด นอกจากนี้ สายนิวแมติกส์ที่เสื่อมสภาพมักจะเกิดการรั่วไหลระดับไมโคร และแรงดันที่ลดลงทั่วโรงงานอาจทำให้การทำงานของคลัตช์เชื่องช้าลง โรงงานต้องแน่ใจว่าสมรรถนะของคอมเพรสเซอร์สามารถรองรับความต้องการลูกบาศก์ฟุตต่อนาที (CFM) ต่อเนื่องของคลัตช์นิวแมติกขนาดใหญ่ได้

การสั่งงานด้วยไฮดรอลิกซึ่งมักใช้ในระบบเปียกที่ใช้งานหนัก ต้องใช้หน่วยกำลังไฮดรอลิก (HPU) โดยเฉพาะ หน่วยเหล่านี้ใช้มอเตอร์ไฟฟ้าเพื่อรักษาแรงดันของเหลวให้คงที่ แม้ว่าระบบไฮดรอลิกจะให้แรงมหาศาลในทันทีโดยไม่มีปัญหาเรื่องการอัดอากาศ แต่กลับมีการใช้ไฟฟ้าอย่างต่อเนื่อง วิศวกรต้องประเมินพื้นที่ใช้งานของ HPU การกำหนดเส้นทางของสายไฮดรอลิกแรงดันสูง และโหลดทางไฟฟ้าของมอเตอร์ปั๊มที่ทำงานต่อเนื่องเมื่อระบุระบบเหล่านี้

บทสรุป

การเลือกกลไกการหยุดที่เหมาะสมจำเป็นต้องได้รับการประเมินทางวิศวกรรมอย่างเข้มงวดเกี่ยวกับรอบการทำงานของเครื่องพิมพ์และความต้องการพลังงานจลน์ ระบบแห้งมอบโซลูชันที่เชื่อถือได้และบำรุงรักษาง่ายสำหรับการทำงานต่อเนื่องมาตรฐาน ระบบเปียกช่วยกระจายความร้อนได้มากและอายุการใช้งานยาวนานซึ่งจำเป็นสำหรับความต้องการในการปั๊มปริมาณมาก รอบสูง หรือคำนึงถึงสิ่งแวดล้อม การอัพเกรด กดคลัตช์และเบรก ช่วยให้การควบคุม ram แม่นยำขึ้น ช่วยให้มั่นใจในการปฏิบัติตามกฎระเบียบ และปกป้องผู้ปฏิบัติงานและเครื่องมือของโรงงาน

1. ดำเนินการตรวจสอบสื่ออย่างครอบคลุมโดยใช้อุปกรณ์ตรวจวัดเวลาหยุดที่ได้รับการสอบเทียบเพื่อสร้างพื้นฐานประสิทธิภาพในปัจจุบัน

2. คำนวณระยะปลอดภัยที่ต้องการตามเวลาหยุดในปัจจุบันและมาตรฐาน ANSI B11.1 เพื่อระบุช่องว่างในการปฏิบัติตามข้อกำหนดทันที

3. ปรึกษาวิศวกรเครื่องอัดเชิงกลที่ได้รับการรับรองเพื่อประเมินข้อกำหนดความเฉื่อยของล้อช่วยแรงและภาระความร้อนสำหรับการใช้งานปั๊มขึ้นรูปเฉพาะของคุณ

4. ตรวจสอบข้อกำหนดเฉพาะของ OEM ที่ทันสมัยเพื่อให้แน่ใจว่าสามารถดัดแปลงเข้ากับขนาดเพลาข้อเหวี่ยงที่มีอยู่และความจุอากาศหรือไฟฟ้าของโรงงานที่มีอยู่ได้

5. อัปเกรดการควบคุมลอจิกรีเลย์แบบเดิมให้เป็น PLC ความปลอดภัยสมัยใหม่ที่ติดตั้งวาล์วนิรภัยคู่แบบตรวจสอบข้ามระหว่างการปรับปรุงกลไก

คำถามที่พบบ่อย

ถาม: อายุการใช้งานเฉลี่ยของการกดคลัตช์และเบรกคือเท่าใด

ตอบ: อายุการใช้งานขึ้นอยู่กับเทคโนโลยีและการใช้งานทั้งหมด โดยทั่วไปแล้วการซับในแบบเสียดสีแบบแห้งจะมีอายุการใช้งาน 1 ถึง 3 ปี ขึ้นอยู่กับอัตรารอบการทำงานและภาระความร้อน ระบบเปียก เนื่องจากแผ่นเสียดสีได้รับการปกป้องด้วยฟิล์มน้ำมัน มักจะใช้งานได้นานกว่า 10 ปีก่อนที่จะต้องมีการสร้างใหม่ภายใน โดยมีเงื่อนไขว่าน้ำมันและตัวกรองได้รับการดูแลอย่างเข้มงวด

ถาม: คุณจะวัดเวลาหยุดบนเครื่องอัดกำลังแบบกลไกได้อย่างไร

ตอบ: ช่างเทคนิคใช้อุปกรณ์วัดเวลาหยุดแบบพกพาหรือในตัว อุปกรณ์นี้จะสั่งงานเบรกที่ตำแหน่งจังหวะที่แย่ที่สุด ซึ่งโดยปกติจะเป็น 90 องศาในช่วงจังหวะลง จากนั้นจะวัดเวลาเป็นมิลลิวินาทีที่แน่นอนก่อนที่หน่วยความจำจะหยุดทำงานโดยสมบูรณ์

ถาม: วาล์วนิรภัยแบบคู่คืออะไร และเหตุใดจึงต้องมี

ตอบ: วาล์วนิรภัยแบบคู่ช่วยควบคุมอากาศหรือน้ำมันไฮดรอลิกที่ซ้ำซ้อนเพื่อกระตุ้นกลไกการหยุด หากแกนวาล์วภายในตัวหนึ่งติดหรือไม่ทำงาน แกนรองจะระบายของเหลวหรืออากาศออกอย่างปลอดภัย การดำเนินการที่ปลอดภัยเมื่อเกิดเหตุขัดข้องนี้จะทำให้เบรกทำงาน และป้องกันการกดโดยไม่ตั้งใจโดยไม่ได้ตั้งใจ

ถาม: โครงสร้างแบบเปียกและแบบแห้งแตกต่างกันอย่างไร

ตอบ: ระบบแห้งใช้แผ่นเสียดสีแบบเปิดซึ่งระบายความร้อนด้วยอากาศโดยรอบ ทำให้เรียบง่ายขึ้น แต่มีแนวโน้มที่จะเกิดความร้อนจางลงและเกิดฝุ่นได้ง่าย ระบบเปียกปิดล้อมแผ่นเสียดสีไว้ในอ่างน้ำมันหมุนเวียน ให้การกระจายความร้อนที่เหนือกว่า ฝุ่นในอากาศเป็นศูนย์ และอายุการใช้งานเชิงกลยาวนานขึ้นอย่างมีนัยสำคัญภายใต้สภาวะการลูบเพียงครั้งเดียวที่หนักหน่วง

ถาม: สามารถติดตั้งแท่นพิมพ์รุ่นเก่าเพิ่มเติมด้วยระบบหยุดที่ทันสมัยได้หรือไม่

ก. ใช่. สามารถติดตั้งเครื่องพิมพ์เชิงกลรุ่นเก่าส่วนใหญ่ได้ อย่างไรก็ตาม การดำเนินการนี้มักต้องมีการตัดเฉือนเพลาข้อเหวี่ยงที่มีอยู่เพื่อรับดุมยึดใหม่ นอกจากนี้ การติดตั้งเพิ่มเติมทางกลไกจะต้องจับคู่กับระบบควบคุมแบบกดที่ทันสมัยและวาล์วนิรภัยแบบคู่เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยในปัจจุบัน
