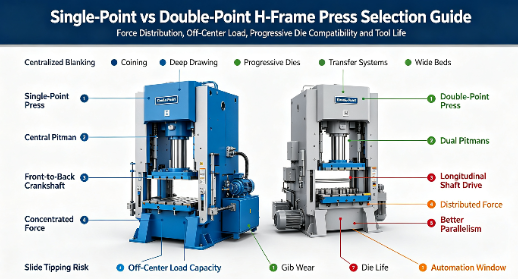

วิธีเลือกระหว่างการกดเฟรม H แบบจุดเดียวและสองจุด

ในการปั๊มโลหะที่มีความแม่นยำสูง ความแข็งแกร่งของโครงสร้างของแท่นพิมพ์ H-frame (ด้านตรง) ขึ้นอยู่กับกลไกการขับเคลื่อนทั้งหมด การอัพเกรดจาก C-frame เป็น H-frame จะช่วยแก้ปัญหาการโก่งตัวขั้นพื้นฐาน แต่การกำหนดค่าจุดภายในจะกำหนดประสิทธิภาพสูงสุดในโรงงาน การระบุการกำหนดค่าจุดที่ไม่ถูกต้องทำให้เกิดความล้มเหลวในการปฏิบัติงานขั้นรุนแรง คุณจะพบกับการพลิกคว่ำภายใต้ภาระที่ไม่อยู่ตรงกลาง การสึกหรอของแม่พิมพ์ก่อนกำหนด และพิกัดความเผื่อของชิ้นส่วนที่ยอมรับไม่ได้ เพื่อเพิ่มอายุการใช้งานของเครื่องมือและเวลาทำงานในการผลิตให้สูงสุด วิศวกรจะต้องประเมินความเป็นจริงทางกลเฉพาะของ การกด แบบจุดเดียว และ แบบ จุดสอง จุด คู่มือนี้จะแจกแจงเกณฑ์ทางเทคนิคสำหรับการจับคู่สถาปัตยกรรมแท่นพิมพ์กับขนาดเตียงที่เจาะจง ข้อกำหนดน้ำหนัก ระบบขับเคลื่อน และการใช้งานเครื่องมือ เราจะดูว่าการกระจายแรงส่งผลต่อแม่พิมพ์แบบโปรเกรสซีฟอย่างไร และเหตุใดการจับคู่เครื่องจักรกับโลหะจึงไม่สามารถต่อรองได้

• การกระจายโหลด: การกดแบบจุดเดียวมีความเป็นเลิศในการทำงานที่มีแรงสูงและตั้งอยู่ตรงกลาง ในขณะที่การกดแบบจุดคู่จำเป็นสำหรับการจัดการการโหลดที่อยู่ตรงกลางในการตั้งค่าแม่พิมพ์แบบโปรเกรสซีฟ

• ข้อจำกัดขนาดเตียง: จำเป็นต้องมีการกำหนดค่าแบบสองจุดสำหรับขนาดเตียงที่ใหญ่ขึ้น (โดยทั่วไปมากกว่า 48 นิ้วจากซ้ายไปขวา) เพื่อรักษาความขนานของสไลด์

• เพดานน้ำหนัก: โดยทั่วไปแล้ว เครื่องอัดเฟรม H สองจุดจะให้ความสามารถในการรับน้ำหนักสูงสุดที่สูงกว่าเมื่อเทียบกับรุ่นจุดเดียว ทำให้จำเป็นสำหรับงานปั๊มหลายสถานีงานหนัก

• ความเข้ากันได้ของเครื่องมือ: โดยทั่วไปแล้ว แม่พิมพ์แบบก้าวหน้าและแบบถ่ายโอนจำเป็นต้องมีสถาปัตยกรรมแบบจุดสองจุดเพื่อป้องกันการพลิกคว่ำและปกป้องเครื่องมือที่มีราคาแพง

• ต้นทุนเทียบกับความสามารถ: แม้ว่า Double-Point H Frame Press ต้องการเงินทุนเริ่มต้นที่สูงกว่าและการบำรุงรักษาที่ซับซ้อนมากขึ้น แต่ก็ช่วยลดต้นทุนการเปลี่ยนเครื่องมือในระยะยาวได้อย่างมากในการใช้งานแบบหลายสถานี

ทำความเข้าใจการกำหนดค่าจุดเฟรม H

การสร้างเกณฑ์ความสำเร็จพื้นฐานสำหรับการกดแบบด้านตรงจำเป็นต้องเน้นที่การโก่งตัวให้น้อยที่สุด คุณต้องรักษาความขนานระหว่างสไลด์ถึงเตียงภายใต้ภาระหนักเพื่อสร้างชิ้นส่วนที่แม่นยำ เฟรม H ให้ความแข็งแกร่งโดยรวมที่เหนือกว่าเมื่อเทียบกับดีไซน์แบบเปิดหลัง กลไกการขับเคลื่อนภายในเป็นตัวกำหนดอย่างชัดเจนว่าความแข็งแกร่งดังกล่าวส่งผลต่อเครื่องมืออย่างไร จำนวนการเชื่อมต่อที่ขับเคลื่อนสไลด์โดยพื้นฐานแล้วจะเปลี่ยนการกระจายแรง เมื่อคุณเดินไปบนพื้นที่ประทับ ความแตกต่างระหว่างเครื่องจักรที่ฉีกแม่พิมพ์กับเครื่องที่ทำงานได้อย่างราบรื่น มักจะขึ้นอยู่กับสถาปัตยกรรมภายในนี้

การกดจุดเดียวทำงานอย่างไร

การกดจุดเดียวจะใช้ก้านเชื่อมต่อหนึ่งอันที่อยู่ตรงกลางของสไลด์เพื่อถ่ายโอนแรง การออกแบบนี้ให้แรงที่แข็งแกร่งและแม่นยำสำหรับการทำงานแบบรวมศูนย์ เช่น การพับ การทำเหรียญ และการวาดแบบลึก อย่างไรก็ตาม เนื่องจากโหลดกระจุกตัวอยู่ในพื้นที่เดียว สไลด์จึงมีการรองรับที่ขอบน้อยกว่า เมื่อเกิดภาระที่ไม่สม่ำเสมอ สไลด์อาจเอียง ทำให้ไกด์สึกหรอมากขึ้น และส่งผลต่อความแม่นยำของเครื่องมือ ดังนั้นการกดจุดเดียวจึงเหมาะที่สุดสำหรับการใช้งานที่ภาระงานยังคงสมดุลและอยู่ตรงกลาง

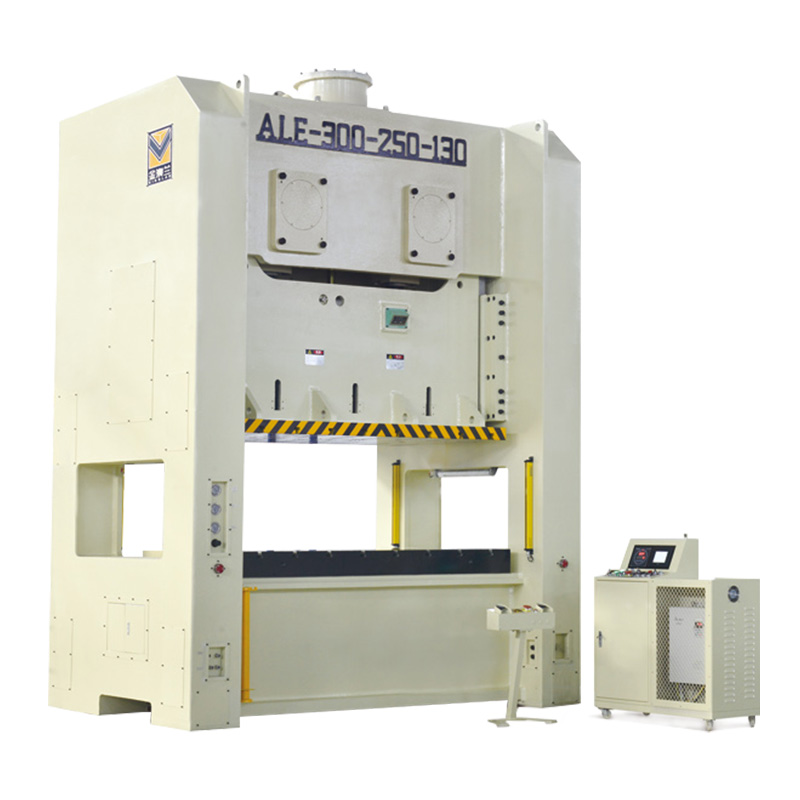

การกดเฟรม H สองจุดทำงานอย่างไร

การกดสองจุดใช้การเชื่อมต่อที่แตกต่างกันสองจุดเพื่อกระจายแรงข้ามสไลด์ แทนที่จะใช้พิทแมนกลางเพียงอันเดียว แท่งเชื่อมต่อสองอันจะติดไว้ที่ด้านซ้ายและด้านขวาของชุดสไลด์ ระบบขับเคลื่อนมักใช้ระบบขับเคลื่อนเพลายาวหรือเกียร์เยื้องศูนย์คู่ กลไกเหล่านี้จะซิงโครไนซ์การเชื่อมต่อทั้งสองอย่างสมบูรณ์แบบ ทำให้มั่นใจได้ถึงการตีจังหวะแบบครั้งเดียวที่กำหนดเวลาไว้ในพื้นที่ที่กว้างขึ้นอย่างมาก เม็ดมะยมมีชุดเฟืองขนาดใหญ่กว่ามากเพื่อให้แน่ใจว่าพิทแมนทั้งสองจะเคลื่อนที่ไปพร้อมๆ กัน

การออกแบบการเชื่อมต่อแบบคู่นี้ช่วยลดช่วงเวลาที่พลิกคว่ำ โดยจะใช้แรงกดลงที่เท่ากันทั้งด้านซ้ายและด้านขวาของสไลด์พร้อมกัน เมื่อโหลดเคลื่อนออกจากศูนย์กลาง การเชื่อมต่อรองจะให้แรงต้านที่จำเป็นเพื่อให้ตัวเลื่อนขนานกับเตียง สิ่งอำนวยความสะดวกพึ่งพา Double-Point H Frame Presses อย่างมาก สำหรับการทำงานหลายสถานี การปั๊มชิ้นส่วนแบบไม่สมมาตร และการใช้งานแบบ wide-bed ซึ่งความต้องการแรงกระจายไปทั่วพื้นที่ทางกายภาพขนาดใหญ่

ด้วยการขับเคลื่อนสไลด์จากสองจุด เครื่องจักรจะเชื่อมช่องว่างเหนือเครื่องมือได้อย่างมีประสิทธิภาพ คิดว่ามันเหมือนกับการแบกไม้อัดชิ้นหนักๆ หากถือไว้ตรงกลางด้วยมือข้างเดียว มันจะโยกเยก หากคุณถือโดยกางมือทั้งสองข้างออกจากกัน มันจะแบนและมั่นคง ความเป็นจริงทางกลนี้ทำให้สถาปัตยกรรมแบบจุดสองจุดเป็นกระดูกสันหลังของไลน์การประทับตราแบบก้าวหน้าสมัยใหม่ เพลาตามยาวป้องกันการบิดบิด ทำให้มั่นใจได้ว่าด้านซ้ายและด้านขวาของสไลด์ชนจุดศูนย์กลางตายล่างที่มิลลิวินาทีเท่ากันทุกประการ

การเปรียบเทียบการกดจุดเดียวและสองจุด

การเปรียบเทียบการกำหนดค่าทั้งสองนี้จำเป็นต้องมีการวิเคราะห์เมตริกด้านวิศวกรรมและการผลิตที่สำคัญ คุณต้องประเมินว่าการกดแต่ละครั้งจัดการกับความเครียดทางกายภาพ ข้อจำกัดด้านมิติ และการใช้แรงดิบอย่างไร เราใช้ชุดเกณฑ์เฉพาะในการตรวจสอบไลน์การปั๊มเพื่อพิจารณาว่าการกดตรงกับเครื่องมือหรือไม่

1. คำนวณภาระนอกศูนย์สูงสุดที่สร้างโดยแม่พิมพ์เฉพาะ

2. วัดขนาดเตียงจากซ้ายไปขวาที่ต้องการเพื่อรองรับฐานไดย์อย่างสมบูรณ์

3. กำหนดน้ำหนักรวมที่ต้องการและวิธีกระจายระวางน้ำหนักนั้นข้ามสถานี

4. ประเมินลักษณะน้ำหนักย้อนกลับของวัสดุที่ถูกประทับตรา

5. ประเมินพื้นที่ทางกายภาพที่มีอยู่สำหรับระบบอัตโนมัติและการกำจัดเศษซาก

โหลดที่อยู่นอกศูนย์กลางส่งผลต่อประสิทธิภาพของการกดอย่างไร

โหลดที่อยู่นอกศูนย์กลางอาจส่งผลต่อความแม่นยำในการกดและอายุการใช้งานของเครื่องมือ ในการกดจุดเดียว การโหลดที่ไม่สม่ำเสมอจะสร้างแรงเอียงบนสไลด์ เพิ่มการสึกหรอของตัวกั้น และทำให้เครื่องมือเสียหายได้ การกดสองจุดช่วยลดปัญหานี้โดยการกระจายแรงผ่านจุดเชื่อมต่อสองจุด ปรับปรุงเสถียรภาพของสไลด์ และรักษาการจัดตำแหน่งที่ดีขึ้นในระหว่างการประทับตราหลายสถานี ซึ่งจะช่วยปกป้องแม่พิมพ์ ลดการสึกหรอ และปรับปรุงความสม่ำเสมอของชิ้นส่วน

ขนาดเตียงและขนาดสไลด์

การเลือกแท่นพิมพ์ไม่เพียงแต่ขึ้นอยู่กับน้ำหนักเท่านั้น แต่ยังขึ้นอยู่กับข้อกำหนดด้านขนาดเตียงด้วย การกดจุดเดียวมีความกว้างที่จำกัด เนื่องจากตัวขับตรงกลางไม่สามารถรองรับสไลด์ที่กว้างขึ้นได้เต็มที่ ซึ่งอาจทำให้เกิดการโก่งตัวและลดความแม่นยำ การกดแบบสองจุดจะกระจายแรงผ่านการเชื่อมต่อสองจุด ทำให้เตียงมีขนาดใหญ่ขึ้นในขณะที่ยังคงการจัดแนวสไลด์ไว้ เหมาะกว่าสำหรับเครื่องมือที่มีความกว้าง แม่พิมพ์แบบโปรเกรสซีฟขนาดยาว และงานปั๊มขนาดใหญ่

ความจุระวางน้ำหนักและการกระจายแรง

น้ำหนักรวมเพียงอย่างเดียวไม่ได้กำหนดความสามารถในการกด การกดจุดเดียวทำงานได้ดีสำหรับการโหลดแบบรวมศูนย์ แต่ต้องเผชิญกับข้อจำกัดที่น้ำหนักที่สูงกว่า เนื่องจากจุดขับเคลื่อนจุดเดียวต้องรองรับแรงทั้งหมด การกดสองจุดจะกระจายโหลดไปยังจุดเชื่อมต่อสองจุด ปรับปรุงความเสถียรและรองรับพื้นที่เครื่องมือที่ใหญ่ขึ้น ตัวอย่างเช่น การกดสองจุดน้ำหนัก 400 ตันสามารถกระจายแรงไปทั่วแม่พิมพ์โปรเกรสซีฟที่กว้าง โดยรักษาการจัดตำแหน่งและความแม่นยำที่ดีกว่าเมื่อเทียบกับการออกแบบแบบจุดเดียว

ความเข้ากันได้ของเครื่องมือและการใช้งานด้านการผลิต

การกำหนดค่าการกดจะต้องตรงกับข้อกำหนดด้านเครื่องมือ การใช้การพิมพ์ผิดประเภทอาจลดความแม่นยำ เพิ่มการสึกหรอของแม่พิมพ์ และจำกัดประสิทธิภาพการผลิต

การปั๊มแม่พิมพ์แบบขั้นตอนเดียวและแบบก้าวหน้า

การกดแบบจุดเดียวเหมาะสำหรับการกดแบบขั้นตอนเดียวหรือแบบคอมแพคที่มีโหลดอยู่ใกล้ตรงกลางเตียง ไม่เหมาะกับแม่พิมพ์แบบโปรเกรสซีฟที่มีขนาดยาว เนื่องจากการเปลี่ยนตำแหน่งโหลดอาจทำให้การเลื่อนไม่ตรงแนวและการสึกหรอของเครื่องมือไม่สม่ำเสมอ

การกดแบบสองจุดเหมาะสำหรับการปั๊มแบบโปรเกรสซีฟมากกว่า การออกแบบการเชื่อมต่อแบบคู่ช่วยกระจายแรงทั่วทั้งสไลด์ โดยรักษาการจัดตำแหน่งที่ดีขึ้นในระหว่างการดำเนินการหลายขั้นตอน เช่น การเจาะ การขึ้นรูป และการปัดให้เรียบ

ความแข็งแกร่งของการกดช่วยปรับปรุงคุณภาพของชิ้นส่วนและอายุการใช้งานของแม่พิมพ์ได้อย่างไร

ความแข็งแกร่งของการกดส่งผลโดยตรงต่อประสิทธิภาพของเครื่องมือและความแม่นยำของชิ้นส่วน หากตัวเลื่อนเอียงระหว่างการทำงาน การเจาะและดายอาจไม่ตรงแนว ทำให้เกิดการสึกหรอเร็วขึ้น เครื่องมือแตกหัก และชิ้นส่วนไม่สอดคล้องกัน

การกดสองจุดปรับปรุงความเสถียรของสไลด์โดยรักษาความขนานที่ดีขึ้น สิ่งนี้ช่วย:

• ยืดอายุการตาย

• ลดความเสียหายจากการเจาะ

• ปรับปรุงความแม่นยำของมิติ

• ความถี่ในการบำรุงรักษาต่ำกว่า

การเคลื่อนที่ของสไลด์ที่มั่นคงยังช่วยให้ได้การตัดที่สะอาดขึ้นและมีเสี้ยนบนชิ้นส่วนที่เสร็จแล้วน้อยลง

การรวมระบบอัตโนมัติสำหรับการกดเฟรม H

ไลน์ปั๊มสมัยใหม่มักต้องใช้เครื่องป้อน ระบบถ่ายโอน และการกำจัดเศษอัตโนมัติ การกดจุดเดียวอาจมีพื้นที่จำกัดสำหรับระบบอัตโนมัติที่ซับซ้อนเนื่องจากพื้นที่ทำงานแคบลง

เครื่องกดสองจุดทำให้เตียงกว้างขึ้นและพื้นที่ติดตั้งมากขึ้นสำหรับ:

• เครื่องป้อนเซอร์โว

• ระบบการถ่ายโอน

• เซนเซอร์

• อุปกรณ์การจัดการชิ้นส่วน

การกระจายแรงที่สมดุลยังช่วยเพิ่มความเสถียรเมื่อดำเนินการผลิตแบบอัตโนมัติ ซึ่งช่วยปกป้องทั้งเครื่องมือและอุปกรณ์ระบบอัตโนมัติ

บทสรุป

• คำนวณภาระนอกศูนย์กลางสูงสุดของแม่พิมพ์โปรเกรสซีฟที่ใหญ่ที่สุดของคุณเพื่อกำหนดความมั่นคงด้านข้างที่ต้องการ

• ติดตั้งเครื่องตรวจสอบน้ำหนักแบบย้อนกลับบนอุปกรณ์ปัจจุบันของคุณเพื่อรวบรวมข้อมูลพื้นฐานที่แม่นยำสำหรับข้อกำหนดการพิมพ์ครั้งต่อไปของคุณ

• ทำการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) กับการกระจายน้ำหนักที่คาดหวัง เพื่อระบุช่วงเวลาพลิกผันที่อาจเกิดขึ้นก่อนที่จะสรุปการออกแบบแท่นพิมพ์

• ปรึกษากับวิศวกรด้านการพิมพ์เพื่อตรวจสอบพิมพ์เขียวแม่พิมพ์เฉพาะของคุณ และตรวจสอบข้อกำหนดด้านขนาดเตียง

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างที่สำคัญระหว่างการกดจุดเดียวและการกดสองจุด?

ตอบ: ข้อแตกต่างหลักอยู่ที่จำนวนการเชื่อมต่อที่ขับเคลื่อนสไลด์ การกดจุดเดียวจะใช้จุดเชื่อมต่อส่วนกลางเพียงจุดเดียว โดยส่งแรงที่เข้มข้นไปที่กลางเตียง การกดแบบสองจุดใช้การเชื่อมต่อสองจุด โดยกระจายแรงเท่ากันทั้งด้านซ้ายและด้านขวาเพื่อป้องกันการพลิกคว่ำภายใต้แรงที่ไม่อยู่ตรงกลาง

ถาม: ฉันสามารถรันโปรเกรสซีฟดายด้วยการกดเฟรม H จุดเดียวได้หรือไม่

ตอบ: รู้สึกท้อแท้อย่างมาก แม่พิมพ์แบบโปรเกรสซีฟจะสร้างแรงเคลื่อนตัวที่ไม่อยู่ตรงกลางเมื่อวัสดุเคลื่อนที่ผ่านสถานีต่อเนื่อง การกดจุดเดียวต้องดิ้นรนเพื่อรักษาความขนานของสไลด์ภายใต้แรงเยื้องศูนย์เหล่านี้ ความไม่มั่นคงนี้นำไปสู่การพลิกคว่ำ การสึกหรอของกิบอย่างรวดเร็ว และเครื่องมือแตกหัก

ถาม: เหตุใดการกดสองจุดจึงต้องมีฐานรากที่ใหญ่กว่า?

ตอบ: เครื่องอัดแบบ Double-point มีโครงหล่อที่ใหญ่ขึ้นอย่างมากเพื่อรองรับเตียงที่กว้างขึ้นและกลไกการเชื่อมต่อแบบคู่ ความซับซ้อนทางกลที่เพิ่มขึ้นนี้ รวมถึงเฟืองเยื้องศูนย์ที่ซิงโครไนซ์และระบบขับเคลื่อนเพลาตามยาว ทำให้น้ำหนักเครื่องจักรโดยรวมเพิ่มขึ้นอย่างมาก โดยต้องใช้ฐานคอนกรีตที่ลึกและเสริมแรงมากขึ้น

ถาม: การโหลดนอกศูนย์กลางส่งผลต่อการกดเชิงกลอย่างไร

ตอบ: การโหลดจากศูนย์กลางจะสร้างเอฟเฟกต์คันโยกที่พยายามเอียงสไลด์กด หากแรงกดไม่สามารถต้านทานช่วงเวลาที่พลิกคว่ำได้ สไลด์จะสูญเสียความขนาน สิ่งนี้จะบังคับให้แกนรับแรงกดด้านข้าง ทำให้เกิดการเจาะเข้าไปในแม่พิมพ์ในมุมหนึ่ง และทำให้เครื่องมือสึกหรอเร็วขึ้น

ถาม: เตียงขนาดใดที่ต้องเปลี่ยนจากจุดเดียวไปเป็นเตียงคู่

ตอบ: ตามกฎทั่วไปของอุตสาหกรรม เมื่อขนาดเตียงจากซ้ายไปขวาเกิน 48 นิ้ว จำเป็นต้องมีการกำหนดค่าแบบสองจุด นอกเหนือจากความกว้างนี้ การเชื่อมต่อส่วนกลางเพียงจุดเดียวไม่สามารถรองรับขอบด้านนอกของสไลด์ได้อย่างเพียงพอ ซึ่งนำไปสู่การโก่งตัวที่ยอมรับไม่ได้และคุณภาพของชิ้นส่วนไม่ดี

ถาม: การกดแบบสองจุดให้น้ำหนักเป็นสองเท่าของการกดแบบจุดเดียวหรือไม่?

ตอบ: ไม่ น้ำหนักเป็นพิกัดของเฟรมกดและระบบขับเคลื่อนโดยรวม ไม่ใช่ตัวคูณของจุดเชื่อมต่อ เครื่องกดสองจุดขนาด 400 ตันให้แรงทั้งหมด 400 ตัน โดยกระจายไปยังจุดสองจุด อย่างไรก็ตาม การออกแบบแบบจุดสองจุดจะขยายขนาดเพื่อรับน้ำหนักสูงสุดที่สูงกว่ามาก

ถาม: ตัวขับเพลายาวมีบทบาทอย่างไรในแท่นพิมพ์เหล่านี้

ตอบ: ตัวขับเคลื่อนเพลายาวจะขนานไปกับฐานแท่นพิมพ์ และส่วนใหญ่จะใช้ในการอัดแบบสองจุด โดยจะซิงโครไนซ์ระบบขับเคลื่อนเยื้องศูนย์คู่ เพื่อให้แน่ใจว่าแท่งเชื่อมต่อทั้งสองจะเคลื่อนที่ตามกันอย่างสมบูรณ์แบบ การซิงโครไนซ์นี้รับประกันแรงกดลงและรักษาความขนานของสไลด์ที่เข้มงวด
