ความเสียหายที่เกิดจากความเสียหายอย่างรุนแรงในการปั๊มขึ้นรูปด้วยความเร็วสูงหรือการขึ้นรูปเย็นก่อให้เกิดผลกระทบทางการเงินที่ทวีคูณ ค่าซ่อมแซมเครื่องมือโดยตรง วัสดุที่เป็นเศษ และการหยุดทำงานของการผลิตโดยไม่ได้วางแผนอาจทำให้ขั้นตอนการผลิตหยุดชะงักได้ ความเร็วในการพิมพ์สมัยใหม่นั้นเกินกว่าเวลาตอบสนองของมนุษย์มาก การตรวจสอบด้วยตนเองไม่สามารถตรวจพบการป้อนที่ผิดพลาด การเรียงซ้อนของกระสุน หรือการดีดชิ้นส่วนออกได้ก่อนที่ press ram จะไปถึง Bottom Dead Center (BDC) ผู้ปฏิบัติงานไม่สามารถหยุดรถฉุกเฉินได้เร็วพอที่จะป้องกันการชนได้ การใช้การตรวจสอบด้วยสายตาทำให้แม่พิมพ์แบบโปรเกรสซีฟราคาแพงมีความเสี่ยงต่อความผิดปกติทางกลที่คาดเดาไม่ได้โดยสิ้นเชิง
การรวมเครือข่าย ที่เชื่อถือได้ เซ็นเซอร์ป้องกันดาย จะทำให้การตรวจจับข้อผิดพลาดเป็นแบบอัตโนมัติ การตั้งค่านี้จะหยุดการกดทันทีเมื่อเกิดความผิดปกติ โดยเปลี่ยนการดำเนินการจากการบำรุงรักษาเชิงโต้ตอบไปเป็นการควบคุมกระบวนการแบบปรับเปลี่ยนได้อย่างชาญฉลาดผ่านการป้อนกลับด้วยคอมพิวเตอร์ ด้วยการตรวจสอบกลไกภายในของเครื่องมือในทุกจังหวะ ผู้ผลิตจึงปกป้องอุปกรณ์ของตนและรับประกันคุณภาพของชิ้นส่วนที่สม่ำเสมอ
การจับคู่เฉพาะความล้มเหลว: การเลือกเซ็นเซอร์ป้องกันดายที่ถูกต้องต้องใช้เทคโนโลยีเซ็นเซอร์การทำแผนที่ (อุปนัย โฟโตอิเล็กทริก แรง การวัด) กับโหมดความล้มเหลวเฉพาะ เช่น การป้อนสั้น การป้อนยาว หรือความล้มเหลวในการดีดออก
เวลาตอบสนองเป็นสิ่งสำคัญ: ประสิทธิภาพของเซ็นเซอร์ถูกกำหนดโดยความสามารถของระบบควบคุมการกดในการประมวลผลสัญญาณและใช้งานกลไกคลัตช์/เบรกก่อนที่ดายจะปิดเมื่อเกิดข้อผิดพลาด
ความอยู่รอดของสิ่งแวดล้อม: สภาพ แวดล้อมการกระแทกทำลายอุปกรณ์อิเล็กทรอนิกส์ที่เปราะบาง การประเมินเซ็นเซอร์ตามการกระแทก การสั่นสะเทือน และความต้านทานของของไหลในการตัดมีความสำคัญพอๆ กับความแม่นยำในการตรวจจับ
การแลกเปลี่ยนแบบมีสายกับไร้สาย: ความก้าวหน้าในระบบเครื่องส่งสัญญาณไร้สายกำลังแก้ไขจุดชำรุดแบบเดิมๆ ที่เกิดจากความล้าของสายไฟและการสั่นสะเทือนในเครื่องมือความเร็วสูง ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมาก
สารบัญ
โปรแกรมการป้องกันดายที่ประสบความสำเร็จจะต้องทำให้ดายเสียหายเป็นศูนย์พร้อมทั้งลดการหยุดที่ผิดพลาดให้เหลือน้อยที่สุด การหยุดผิดพลาดบ่อยครั้งหรือที่เรียกว่าการสะดุดที่น่ารำคาญ จะทำให้ประสิทธิภาพโดยรวมของอุปกรณ์ (OEE) ลดลงอย่างรุนแรง เมื่อการสะดุดสะดุดมากเกินไป ผู้ปฏิบัติงานมักจะเลี่ยงผ่านระบบความปลอดภัยเพื่อรักษาโควตาการผลิต การปรับสมดุลความไวในการตรวจจับกับความน่าเชื่อถือในการปฏิบัติงานยังคงเป็นวัตถุประสงค์หลักของโครงการบูรณาการเซ็นเซอร์บนพื้นปั๊ม

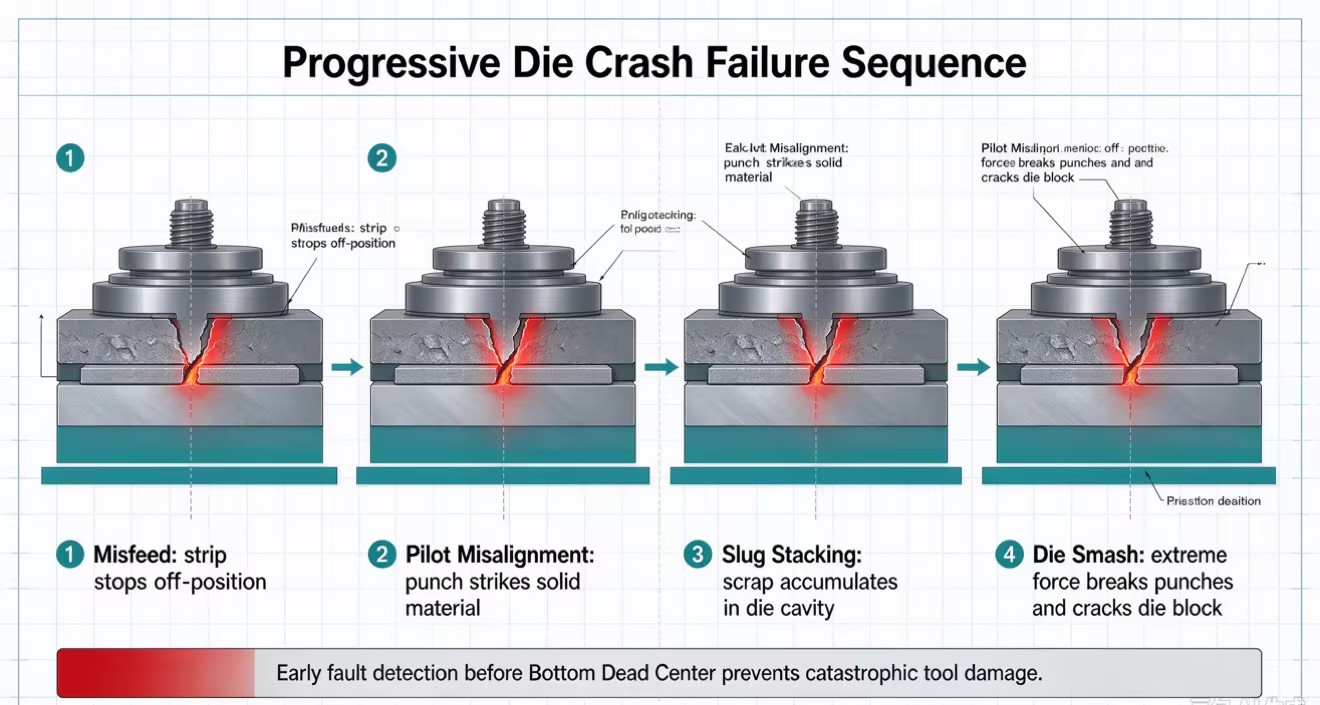

การทำความเข้าใจอย่างชัดเจนว่าแม่พิมพ์ล้มเหลวอย่างไรช่วยให้ทีมวิศวกรสามารถเลือกวิธีการตรวจจับที่ถูกต้องได้ ปัญหาทางกลไกที่แตกต่างกันทำให้เกิดลายเซ็นทางกายภาพที่แตกต่างกันในระหว่างรอบการกด เครื่องอัดขนาด 200 ตันที่ทำงานด้วยความเร็ว 150 จังหวะต่อนาที (SPM) บรรทุกพลังงานจลน์จำนวนมหาศาล เมื่อพลังงานนั้นพบกับสิ่งกีดขวาง จุดอ่อนที่สุดในห่วงโซ่เชิงกลจะล้มเหลวทันที
การป้อนผิด (สั้นและยาว): วัสดุไม่สามารถเลื่อนไปตามความยาวความก้าวหน้าที่แม่นยำ การผูกคอยล์ การเลื่อนหลุดของตัวป้อน หรือจังหวะการปล่อยนำร่องที่ไม่เหมาะสมทำให้เกิดการป้อนสั้น การป้อนที่ยาวเกิดขึ้นเมื่อโมเมนตัมพาแถบไปไกลจากสถานีที่ต้องการมากเกินไป หากแถบเหล็กขนาด 0.060 นิ้วป้อนผิดพลาดเพียงหนึ่งในสี่ของนิ้ว การเจาะนำร่องจะกระแทกวัสดุแข็งแทนการเจาะรูนำร่องล่วงหน้า แรงที่ต้องใช้ในการเจาะวัสดุแข็งนั้นเกินขีดจำกัดการออกแบบของหมัด ส่งผลให้เหล็กกล้าเครื่องมือแตกสลาย
การดึงและการวางทาก: เศษวัสดุไม่สามารถเคลียร์บล็อกแม่พิมพ์ได้หลังจากการเจาะ ผลกระทบจากสุญญากาศหรือสารหล่อลื่นสำหรับการวาดภาพที่มีความหนืดสูงสามารถดึงตัวทากกลับขึ้นไปที่พื้นผิวแม่พิมพ์ในขณะที่หมัดถอยกลับ จังหวะต่อมาจะบีบอัดทากหลายตัวเข้าด้วยกัน สิ่งนี้จะสร้างแรงกดดันเฉพาะจุดที่รุนแรงซึ่งทำให้เมทริกซ์แม่พิมพ์แตกร้าวหรือเจาะทะลุได้ง่าย
ความล้มเหลวในการถอดชิ้นส่วน: ชิ้นส่วนที่ทำเสร็จแล้วยังคงติดอยู่ในโพรงแม่พิมพ์ระหว่างจังหวะถัดไป เครื่องเป่าลมแบบนิวแมติกอาจทำงานล้มเหลว หรือชิ้นส่วนอาจเกาะติดกับหมัดเนื่องจากการยึดเกาะของน้ำมันอย่างหนา การตอกชิ้นส่วนใหม่ลงบนชิ้นส่วนที่ยังไม่ได้ดีดออกโดยตรง รับประกันความเสียหายของเครื่องมืออย่างรุนแรง และอาจเกิดความเสียหายต่อเพลาข้อเหวี่ยงแบบกดได้
การเคลื่อนตัวของมิติ: การสึกหรอของเครื่องมืออย่างค่อยเป็นค่อยไปส่งผลให้ชิ้นส่วนขาดความคลาดเคลื่อนตลอดระยะเวลาการผลิตที่ยาวนาน การขยายตัวเนื่องจากความร้อนในระหว่างการปั๊มความเร็วสูงยังเปลี่ยนมิติที่สำคัญอีกด้วย เซ็นเซอร์ตรวจวัดในแม่พิมพ์จะตรวจจับการเบี่ยงเบนนี้ในระหว่างดำเนินการผลิต แทนที่จะตรวจจับคุณภาพขั้นสุดท้าย เพื่อป้องกันความพยายามในการคัดแยกเศษเหล็กจำนวนมาก
การทำงานโดยไม่มีการตรวจสอบภายในแม่พิมพ์จะทำให้อุปกรณ์มีความเสี่ยงทางกลไกขั้นรุนแรง การสร้างแม่พิมพ์โปรเกรสซีฟที่ซับซ้อนขึ้นใหม่ต้องใช้แรงงานเฉพาะทางหลายสัปดาห์จากผู้ผลิตเครื่องมือที่มีทักษะสูง การซ่อมแซมเพลาข้อเหวี่ยงแบบกดที่เสียหายหรือการเปลี่ยนแขนพิทแมนที่โค้งงอนั้น ต้องใช้อุปกรณ์หนัก การตัดเฉือนแบบพิเศษ และการหยุดทำงานที่ยาวนานขึ้น พลังงานจลน์จากการชนอย่างรุนแรงจะถูกส่งกลับขึ้นไปทางแรม ให้คะแนนแบริ่งเพลาข้อเหวี่ยงและทำให้เฟรมกดไม่ตรงแนว การอาศัยโชคหรือการตอบสนองของผู้ปฏิบัติงานไม่ใช่กลยุทธ์การผลิตที่ยั่งยืน

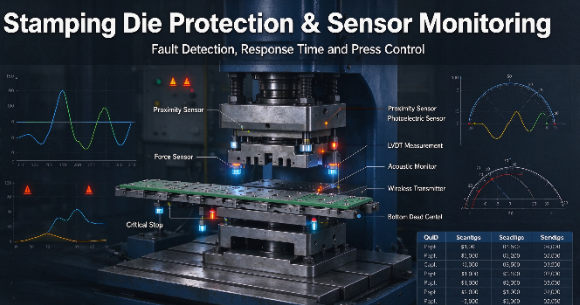

ไม่มีเซนเซอร์ประเภทใดที่สามารถตรวจจับทุกข้อผิดพลาดได้ วิศวกรด้านเครื่องมือจะต้องสร้างเครือข่ายอุปกรณ์พิเศษที่ปรับให้เหมาะกับการทำงานเฉพาะที่เกิดขึ้นภายในเครื่องมือ แต่ละเทคโนโลยีมีจุดแข็งที่แตกต่างกัน วัสดุเป้าหมายที่เหมาะสมที่สุด และข้อจำกัดด้านสิ่งแวดล้อม
เซ็นเซอร์อินดักทีฟตรวจจับวัตถุที่เป็นโลหะโดยใช้สนามแม่เหล็กไฟฟ้าที่สั่น เมื่อเป้าหมายที่เป็นโลหะเข้าสู่สนาม กระแสน้ำวนจะดึงพลังงานออกจากออสซิลเลเตอร์ ทำให้แอมพลิจูดลดลงและกระตุ้นเอาต์พุตของเซนเซอร์ มีความน่าเชื่อถือสูงในสภาพแวดล้อมที่สกปรก เนื่องจากมองข้ามสิ่งปนเปื้อนที่ไม่ใช่โลหะโดยสิ้นเชิง เช่น น้ำมันประทับตราหนัก น้ำ และสารหล่อลื่นสังเคราะห์ ผู้ผลิตเครื่องมือใช้สิ่งเหล่านี้เพื่อยืนยันตำแหน่งแผ่นสตริปเปอร์ ตรวจสอบการใส่ไพล็อตพิน หรือตรวจสอบให้แน่ใจว่าแถบวัสดุวางราบเรียบบนบล็อกแม่พิมพ์ โครงสร้างโซลิดสเตตทำให้มีความทนทานสูงต่อการสั่นสะเทือนอย่างต่อเนื่องของแท่นปั๊ม
เซ็นเซอร์แบบคาปาซิทีฟตรวจจับวัสดุที่ไม่ใช่โลหะโดยการวัดการเปลี่ยนแปลงคุณสมบัติไดอิเล็กทริก ทำงานได้ดีในการตรวจจับส่วนประกอบพลาสติกหรือตรวจสอบระดับของเหลวในระบบหล่อลื่นแม่พิมพ์อัตโนมัติ อย่างไรก็ตาม เซ็นเซอร์คาปาซิทีฟมีความไวสูงต่อความชื้นและการสะสมของน้ำมันหนัก ในสภาพแวดล้อมการประทับตราที่รุนแรง ละอองน้ำมันโดยรอบสามารถเคลือบหน้าเซ็นเซอร์และทำให้เกิดการอ่านค่าที่ผิดพลาด ทำให้ไม่เหมาะสำหรับการตรวจจับชิ้นส่วนในแม่พิมพ์โดยตรง
เซ็นเซอร์ทะลุลำแสงและเซ็นเซอร์สะท้อนกลับเป็นเลิศในการตรวจสอบการดีดออกชิ้นส่วน พวกมันฉายลำแสงที่มีความเข้มข้นข้ามเส้นทางดีดตัวออก เมื่อชิ้นส่วนที่ปล่อยออกมาด้วยอากาศทำให้ม่านแสงแตก เซ็นเซอร์จะส่งสัญญาณยืนยันอย่างรวดเร็วไปยังตัวควบคุมการกด รูปแบบไฟเบอร์ออปติกช่วยให้ผู้ผลิตเครื่องมือสามารถกำหนดเส้นทางหัวเซนเซอร์ไปยังพื้นที่ที่คับแคบมากภายในฐานเสียบแบบตายตัว ช่วยให้อุปกรณ์อิเล็กทรอนิกส์ที่เปราะบางได้รับการติดตั้งอย่างปลอดภัยนอกโซนโจมตี
หมอกน้ำมันหนักและเศษโลหะที่กระเด็นทำให้เลนส์สายตาเปรอะเปื้อนได้ง่าย ซึ่งต้องมีการบำรุงรักษาเป็นประจำและระบบฟอกอากาศโดยเฉพาะเพื่อรักษาเลนส์ให้สะอาดระหว่างการใช้งาน หากเลนส์สกปรก เซ็นเซอร์ไม่สามารถบันทึกลำแสงได้ ทำให้เกิดการหยุดผิดพลาด คุณต้องวางตำแหน่งเซนเซอร์แบบออปติคอลอย่างระมัดระวังเพื่อลดการสัมผัสของเหลวที่สเปรย์โดยตรงและการระเบิดของอากาศแรงดันสูง
เซ็นเซอร์วัดแรง ซึ่งโดยทั่วไปจะใช้โหลดเซลล์เพียโซอิเล็กทริก จะตั้งอยู่ภายในหรือใต้สถานีเครื่องมือแต่ละแห่ง คุณวางไว้ใต้สถานีหยอดเหรียญ การดัด การปักหลัก และการเจาะรูโดยตรง โดยจะวัดแรงไดนามิกที่กระทำระหว่างช่วงการทำงานของจังหวะ ด้วยการจับลายเซ็นแรงที่เป็นเอกลักษณ์ของชิ้นส่วนที่ดี ระบบจะสร้างเส้นโค้งแรงพื้นฐาน
เซ็นเซอร์เหล่านี้จะตรวจจับการเพิ่มน้ำหนักอย่างฉับพลันทันที การขัดขวางหมายถึงการเรียงตัวของทาก การเจาะทื่อ หรือการแปรผันของความหนาของวัสดุที่เข้ามา การจับโอเวอร์โหลดเฉพาะจุดจะช่วยป้องกันความล้มเหลวร้ายแรงก่อนที่บล็อกดายจะแตกหัก โดยให้ความละเอียดสูงกว่าเครื่องตรวจสอบน้ำหนักกดแบบมาตรฐานมาก ซึ่งจะวัดเฉพาะแรงกระทุ้งทั้งหมด และมักจะพลาดน้ำหนักเกินพิกัดเล็กๆ เฉพาะจุดในแม่พิมพ์แบบโปรเกรสซีฟขนาดใหญ่
เซ็นเซอร์การวัดที่แม่นยำให้การตรวจสอบมิติภายในเครื่องมือแบบเรียลไทม์ หม้อแปลงดิฟเฟอเรนเชียลแบบแปรผันเชิงเส้น (LVDT) หรือเลเซอร์ดิสเพลสเมนต์เซนเซอร์จะวัดความยาวหน้าแปลน ตำแหน่งรู หรือความลึกของรูปทรงในขณะที่ชิ้นส่วนยังคงติดอยู่กับแถบพาหะ พวกเขาใช้การตอบสนองทางคอมพิวเตอร์เพื่อตรวจจับข้อผิดพลาดระดับไมโครและการแปรผันของวัสดุในจังหวะต่อจังหวะ
ซึ่งจะตรวจจับข้อผิดพลาดก่อนที่จะทำให้เครื่องมือเสียหายหรือทำให้เกิดเศษ หากสถานีดัดงอเริ่มเคลื่อนออกจากพิกัดความเผื่อเนื่องจากการขยายตัวทางความร้อนของเหล็กกล้าเครื่องมือ เซ็นเซอร์การวัดจะแจ้งเตือนผู้ปฏิบัติงานทันที ซึ่งช่วยลดความจำเป็นในการกักกันและคัดแยกชิ้นส่วนหลายพันชิ้นหลังจากดำเนินการผลิตที่ยาวนานเสร็จสิ้น
เซ็นเซอร์วัดเสียงจะตรวจจับลักษณะเสียงเฉพาะของเหตุการณ์ทางกล การป้อนผิด การชกที่ขาด หรือปุ่มดายที่แตกหักจะสร้างเสียงสะท้อนความถี่สูงที่ชัดเจน เซ็นเซอร์เหล่านี้จะยึดเข้ากับฐานรองเท้าโดยตรงและคอยฟังความผิดปกติเหล่านี้ในระหว่างช่วงการทำงานของจังหวะ
โดยทำหน้าที่เป็นชั้นวินิจฉัยรอง ซึ่งเพิ่มความซ้ำซ้อนให้กับ เซ็นเซอร์ป้องกันแม่พิมพ์ หลักของ คุณ การตรวจสอบเสียงมีประโยชน์อย่างยิ่งสำหรับการตรวจจับการแตกหักระดับไมโครในเครื่องมือคาร์ไบด์ก่อนที่การเจาะจะสลายตัวโดยสิ้นเชิง ระบบจะเปรียบเทียบโปรไฟล์เสียงของแต่ละจังหวะกับเส้นพื้นฐานที่ทราบดี โดยจะหยุดการกดหากลักษณะเสียงเบี่ยงเบนไป
การเลือกฮาร์ดแวร์ที่เหมาะสมมีชัยไปกว่าครึ่งเท่านั้น คุณต้องประเมินว่าเซ็นเซอร์โต้ตอบกับไดนามิกของการกดและสถาปัตยกรรมการควบคุมอย่างไร ความเร็ว เวลา และความทนทานต่อสิ่งแวดล้อมเป็นตัวกำหนดความสำเร็จของระบบในโรงงาน
ความเร็วในการกด (SPM) และมุมหยุดจะกำหนดความเร็วที่เซ็นเซอร์จะต้องตรวจจับข้อผิดพลาดและสั่งการหยุดอย่างปลอดภัย การกดความเร็วสูงต้องใช้เวลาตอบสนองที่เร็วขึ้นและการคำนวณเวลาที่แม่นยำเพื่อป้องกันความเสียหายจากแม่พิมพ์ วิศวกรควรประเมินจุดตรวจจับเซ็นเซอร์ เวลาตอบสนองของตัวควบคุม และประสิทธิภาพการเบรกจริง เพื่อให้แน่ใจว่าการกดสามารถหยุดได้ก่อนที่จะเกิดการชนกัน
เซ็นเซอร์จำกัดขอบเขตใช้เกณฑ์การตรวจจับที่กำหนดไว้ล่วงหน้าสำหรับฟังก์ชันพื้นฐาน เช่น การดีดชิ้นส่วนและการวางตำแหน่งวัสดุ ระบบปรับตัวอัจฉริยะจะตรวจสอบรูปแบบแรงและเวลา โดยจะปรับเกณฑ์การตรวจจับโดยอัตโนมัติเพื่อรองรับการเปลี่ยนแปลงของกระบวนการตามปกติ ระบบเหล่านี้สามารถลดการแจ้งเตือนที่ผิดพลาดในขณะที่ยังคงการป้องกันดายที่เชื่อถือได้
เซ็นเซอร์ปั๊มจะต้องทนทานต่อการสั่นสะเทือนอย่างต่อเนื่อง การกระแทกทางกล น้ำมันหล่อลื่น และสภาวะทางอุตสาหกรรมที่รุนแรง โครงสร้างที่ทนทาน ระดับการป้องกัน IP ที่เหมาะสม และอุปกรณ์อิเล็กทรอนิกส์ที่ทนต่อแรงกระแทกช่วยป้องกันความล้มเหลวของเซ็นเซอร์ก่อนเวลาอันควร การเลือกเซ็นเซอร์ที่ออกแบบมาสำหรับการใช้งานปั๊มโลหะช่วยเพิ่มความน่าเชื่อถือในการตรวจสอบและลดการหยุดทำงานของการบำรุงรักษา
เทคโนโลยีเซ็นเซอร์ | วัสดุเป้าหมาย | การสมัครปั๊มหลัก | ความต้านทานต่อสิ่งแวดล้อม | เวลาตอบสนองโดยทั่วไป |
|---|---|---|---|---|
ความใกล้ชิดอุปนัย | โลหะเท่านั้น (เหล็ก อลูมิเนียม ทองแดง) | การตรวจสอบไพล็อต ตำแหน่งแผ่นเปลื้องผ้า การตรวจจับการป้อนสั้น | ดีเยี่ยม (ละเว้นน้ำมันหนัก น้ำ และสิ่งสกปรกที่ไม่ใช่โลหะ) | < 1 มิลลิวินาที |
โฟโตอิเล็กทริค (ทะลุลำแสง) | วัตถุแข็งใดๆ | การตรวจสอบการหลุดออกของชิ้นส่วน ม่านแสง การตรวจสอบการคืนลูกเบี้ยว | แย่ (เลนส์เปรอะเปื้อนได้ง่ายจากละอองน้ำมันและเศษซากที่กระเด็น) | 1 - 5 มิลลิวินาที |
แรงเพียโซอิเล็กทริก | ภาระทางกล / ความเครียด | การเรียงตัวทาก, การตรวจจับการเจาะทื่อ, การเปลี่ยนแปลงความหนาของวัสดุ | ดีมาก (ต้องมีการติดตั้งที่มีความแข็งแกร่งสูงและกระเป๋าที่สะอาด) | < 0.5 มิลลิวินาที |
การวัด LVDT | การสัมผัสทางกายภาพ | การเคลื่อนตัวของมิติ การตรวจสอบความลึกของรูปทรง ความยาวหน้าแปลน | ดี (ต้องการการปกป้องทางกายภาพจากการกระแทกของเศษโดยตรง) | 2 - 10 มิลลิวินาที |
การปล่อยเสียง | คลื่นเสียงความถี่สูง | เครื่องมือแตกหัก รอยแตกขนาดเล็กในคาร์ไบด์ การครูดอย่างรุนแรง | ดีเยี่ยม (ยึดเข้ากับฐานรองเท้าด้านนอกอย่างแน่นหนา) | < 0.1 มิลลิวินาที |
เซ็นเซอร์ที่เลือกอย่างสมบูรณ์แบบจะล้มเหลวหากติดตั้งไม่ถูกต้อง การรบกวนทางกลไก การเดินสายไฟ และการรวมการควบคุมทำให้เกิดอุปสรรคสำคัญในโรงงาน การใช้งานที่เหมาะสมต้องอาศัยความร่วมมือระหว่างผู้สร้างเครื่องมือ วิศวกรควบคุม และผู้ปฏิบัติงานด้านการพิมพ์ เพื่อให้แน่ใจว่าระบบจะอยู่รอดได้ในความเข้มงวดในการผลิตในแต่ละวัน
การวางตำแหน่งเซ็นเซอร์ที่เหมาะสมช่วยให้มั่นใจในการตรวจจับที่แม่นยำและป้องกันความเสียหายระหว่างการประทับตรา เซ็นเซอร์ควรฝังอยู่ในช่องใส่แม่พิมพ์ที่มีการป้องกัน ห่างจากส่วนประกอบที่เคลื่อนไหวและเศษกระเด็น การรักษาระยะการตรวจจับที่ถูกต้องและการคำนึงถึงการสั่นสะเทือนของแม่พิมพ์และการเคลื่อนตัวของแถบจะช่วยปรับปรุงความแม่นยำและความน่าเชื่อถือในการตรวจสอบ
เซนเซอร์แม่พิมพ์ที่มีความไวสูงจำเป็นต้องติดตั้งอย่างระมัดระวังเพื่อป้องกันความเสียหายทางกลไกและการอ่านค่าที่ไม่ถูกต้อง ใช้พื้นผิวการติดตั้งที่สะอาด ปฏิบัติตามข้อกำหนดแรงบิดของผู้ผลิต และป้องกันสายไฟระหว่างการประกอบ การทดสอบเซ็นเซอร์ก่อนติดตั้งแม่พิมพ์ในแท่นพิมพ์จะช่วยระบุข้อผิดพลาดที่อาจเกิดขึ้นและรับประกันการทำงานที่เชื่อถือได้
การเดินสายและการเชื่อมต่อที่เชื่อถือได้ถือเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของระบบป้องกันดาย สายเคเบิลเกรดอุตสาหกรรมและขั้วต่อที่ได้รับการป้องกันช่วยป้องกันความเสียหายจากการสั่นสะเทือนและการเปลี่ยนแม่พิมพ์บ่อยครั้ง ระบบเซ็นเซอร์ไร้สายช่วยให้การติดตั้งง่ายขึ้น ลดความล้มเหลวเกี่ยวกับสายเคเบิล และปรับปรุงประสิทธิภาพการเปลี่ยนแปลงเมื่อกำหนดค่าอย่างเหมาะสม
เซ็นเซอร์ป้องกันดายทำงานร่วมกับ PLC หรือตัวควบคุมการตรวจสอบเฉพาะเพื่อตรวจจับสภาวะที่ผิดปกติและสั่งหยุดการกด การใช้งานปั๊มขึ้นรูปความเร็วสูงอาจต้องใช้โมดูลการประมวลผลพิเศษเพื่อการตอบสนองที่รวดเร็ว กรอบเวลาที่ตั้งโปรแกรมได้จะซิงโครไนซ์การตรวจจับเซ็นเซอร์กับจังหวะการกด ลดการเตือนที่ผิดพลาด และปรับปรุงความปลอดภัยในการปฏิบัติงาน
ระบบเซ็นเซอร์ในแม่พิมพ์ช่วยลดความเสียหายของเครื่องมือ เวลาหยุดทำงานในการผลิต และความสิ้นเปลืองวัสดุ โดยการตรวจจับการป้อนที่ผิดพลาด การดึงกระสุน และความผิดปกติในการปั๊มอื่นๆ การตรวจจับข้อบกพร่องตั้งแต่เนิ่นๆ จะช่วยปกป้องแม่พิมพ์ที่มีราคาแพงและปรับปรุงความพร้อมของอุปกรณ์ การตรวจสอบที่เชื่อถือได้ยังสนับสนุนการผลิตแบบอัตโนมัติ ช่วยให้ผู้ผลิตเพิ่มผลผลิตและลดต้นทุนการดำเนินงานในระยะยาว
ตรวจสอบแม่พิมพ์โปรเกรสซีฟที่มีการบำรุงรักษาสูงสุดสามอันดับแรกของคุณ เพื่อระบุจุดความล้มเหลวทางกลไกที่พบบ่อยที่สุด
จัดทำแผนผังเวลาหยุดที่แน่นอนและมุมวิกฤตของการกดโดยใช้ตัวตรวจสอบเวลาหยุดเฉพาะ
ติดตั้งอาร์เรย์เซ็นเซอร์นำร่องบนสถานีเครื่องมือที่มีปัญหาเพียงแห่งเดียวเพื่อทดสอบความอยู่รอดของสภาพแวดล้อมและเวลาตอบสนอง
อัปเกรดอินเทอร์เฟซการควบคุมการกดของคุณเพื่อรองรับสวิตช์ลูกเบี้ยวที่ตั้งโปรแกรมได้สำหรับหน้าต่างการสอบปากคำเซ็นเซอร์ที่แม่นยำ
ตอบ: เซ็นเซอร์ป้องกันแม่พิมพ์จะตรวจจับเหตุการณ์ทางกลบางอย่าง เช่น การป้อนผิดพลาด การดีดชิ้นส่วนออก หรือตำแหน่งของส่วนประกอบโดยใช้เทคโนโลยีระยะใกล้หรือแบบออพติคอล เครื่องวัดน้ำหนักจะวัดแรงทั้งหมดที่กระทำโดยการกดระหว่างจังหวะ เพื่อให้แน่ใจว่าจะอยู่ภายในขีดจำกัดการทำงานที่ปลอดภัย เซ็นเซอร์จะตรวจจับข้อผิดพลาดเฉพาะจุดก่อนที่จะส่งผลต่อน้ำหนักรวม
ตอบ: เวลาตอบสนองขึ้นอยู่กับความเร็วในการกด (SPM) และกลไกการเบรก คุณต้องคำนวณเวลาที่เซ็นเซอร์ใช้ในการตรวจจับความผิดปกติ ส่งสัญญาณให้ตัวควบคุม และสั่งเบรกก่อนที่ตัวกระทุ้งจะถึงมุมหยุดวิกฤตที่เกิดความเสียหาย
ก. ใช่. ระบบส่งสัญญาณไร้สายสมัยใหม่ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่มีแรงกระแทกสูง ด้วยการเลิกใช้สายเคเบิลทางกายภาพ จะช่วยแก้ไขจุดชำรุดแบบเดิมที่เกิดจากความล้าของสายไฟและการสั่นสะเทือนของการตอกอย่างต่อเนื่อง ทำให้มีความน่าเชื่อถือสูง
ตอบ: คุณควรติดตั้งเซ็นเซอร์วัดแรงในแม่พิมพ์โดยตรงภายในหรือด้านล่างสถานีเครื่องมือแต่ละเครื่อง การวางไว้ใต้ปุ่มเจาะหรือดายเฉพาะช่วยให้มั่นใจได้ว่าสามารถจับน้ำหนักที่เพิ่มขึ้นอย่างแม่นยำ โดยไม่มีการรบกวนจากการทำงานอื่นๆ
ตอบ: เซ็นเซอร์จะตรวจสอบบล็อกแม่พิมพ์เพื่อให้แน่ใจว่าเศษวัสดุจะเคลียร์พื้นที่หลังจากการตีแต่ละครั้ง หากกระสุนดึงกลับและซ้อนกัน เซ็นเซอร์จะตรวจจับความผิดปกติหรือแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว และหยุดการกดทันทีก่อนที่จังหวะถัดไปจะทับแม่พิมพ์
ตอบ: ลิมิตสวิตช์หรือรีโซลเวอร์ที่ตั้งโปรแกรมได้ จะกำหนดกรอบเวลาเฉพาะระหว่างจังหวะการกด เมื่อเซ็นเซอร์ควรได้รับการตรวจสอบหรือละเว้น ซึ่งจะช่วยป้องกันการหยุดผิดพลาดในระหว่างเหตุการณ์ปกติ เช่น การเพิกเฉยต่อเซ็นเซอร์ออปติคัลในขณะที่เครื่องมือปิดกั้นทางกายภาพในระหว่างการปั๊ม
