ขนาดมู่เล่ส่งผลต่อประสิทธิภาพการกดเพาเวอร์อย่างไร

ในการปั๊มขึ้นรูปเชิงกล มอเตอร์ไม่ได้จ่ายแรงโดยตรงเพื่อสร้างโลหะ แต่งานหลักของมอเตอร์คือการคืนพลังงานให้กับ มู่เล่กดกำลัง ระหว่างจังหวะ ไดนามิกของมู่เล่ที่ไม่ตรงกันส่งผลร้ายแรงต่อการปฏิบัติงานในทุกพื้นที่การผลิต โรเตอร์ที่มีขนาดไม่ถูกต้องทำให้เกิดการกดค้าง คลัตช์สึกหรอก่อนเวลาอันควร มอเตอร์เครียดมากเกินไป ความแม่นยำของชิ้นส่วนไม่สอดคล้องกัน หรือการส่งพลังงานที่ด้านล่างของจังหวะไม่เพียงพอ คุณต้องมีกรอบทางเทคนิคในการประเมินมวลมู่เล่ เส้นผ่านศูนย์กลาง ความเร็วในการทำงาน และการออกแบบวัสดุ สิ่งนี้ทำให้มั่นใจได้ว่า ที่เลือก Power Press จะสอดคล้องกับการใช้งานด้านการผลิตเฉพาะ ตั้งแต่การตัดด้วยความเร็วสูงไปจนถึงการวาดแบบลึก เราจะแจกแจงรายละเอียดฟิสิกส์ การเลือกใช้วัสดุ และข้อกำหนดความเข้ากันได้ของชุดขับเคลื่อนเพื่อให้สายการผลิตปั๊มขึ้นรูปของคุณทำงานได้โดยไม่เกิดความล้มเหลวร้ายแรง

• การควบคุมการจัดเก็บพลังงาน การใช้งาน: มู่เล่แบบกดอัดพลังงานจะเก็บพลังงานจลน์ มู่เล่ที่หนักกว่าและใหญ่กว่านั้นจำเป็นสำหรับการดำเนินการดึงลึกซึ่งต้องใช้พลังงานที่ยั่งยืน ในขณะที่มู่เล่ที่เบากว่านั้นเหมาะกับการปัดเศษด้วยความเร็วสูงในช่วงชักสั้น

• การแลกเปลี่ยนมวลกับความเร็ว: พลังงานจลน์จะปรับขนาดเป็นเส้นตรงกับมวล แต่จะขยายเป็นทวีคูณด้วยความเร็ว การเพิ่มประสิทธิภาพเส้นผ่านศูนย์กลางมู่เล่และ RPM มักจะมีประสิทธิภาพมากกว่าการเพิ่มน้ำหนักดิบเพียงอย่างเดียว

• ความแม่นยำและความสม่ำเสมอในการตอก: มู่เล่ที่มีขนาดเหมาะสมจะรักษาการปล่อยพลังงานให้คงที่ ป้องกันการสะดุดเล็กๆ หรือความผันผวนของความเร็วระหว่างจังหวะ ซึ่งอาจทำให้ความแม่นยำของมิติของชิ้นส่วนที่ประทับลดลง

• ความเข้ากันได้ของชุดขับเคลื่อน: ขนาดมู่เล่ส่งผลโดยตรงต่อข้อกำหนดการลื่นของมอเตอร์และความจุความร้อนของคลัตช์/เบรก มู่เล่ขนาดใหญ่เกินไปโดยไม่ต้องอัพเกรดชุดขับเคลื่อนทำให้ส่วนประกอบเสียหายอย่างรวดเร็ว

• เวลาฟื้นตัวมีความสำคัญ: เวลาที่มีระหว่างจังหวะจะกำหนดการสูญเสียพลังงานมู่เล่สูงสุดที่อนุญาต (โดยทั่วไปคือ 10-15% สำหรับการทำงานต่อเนื่อง)

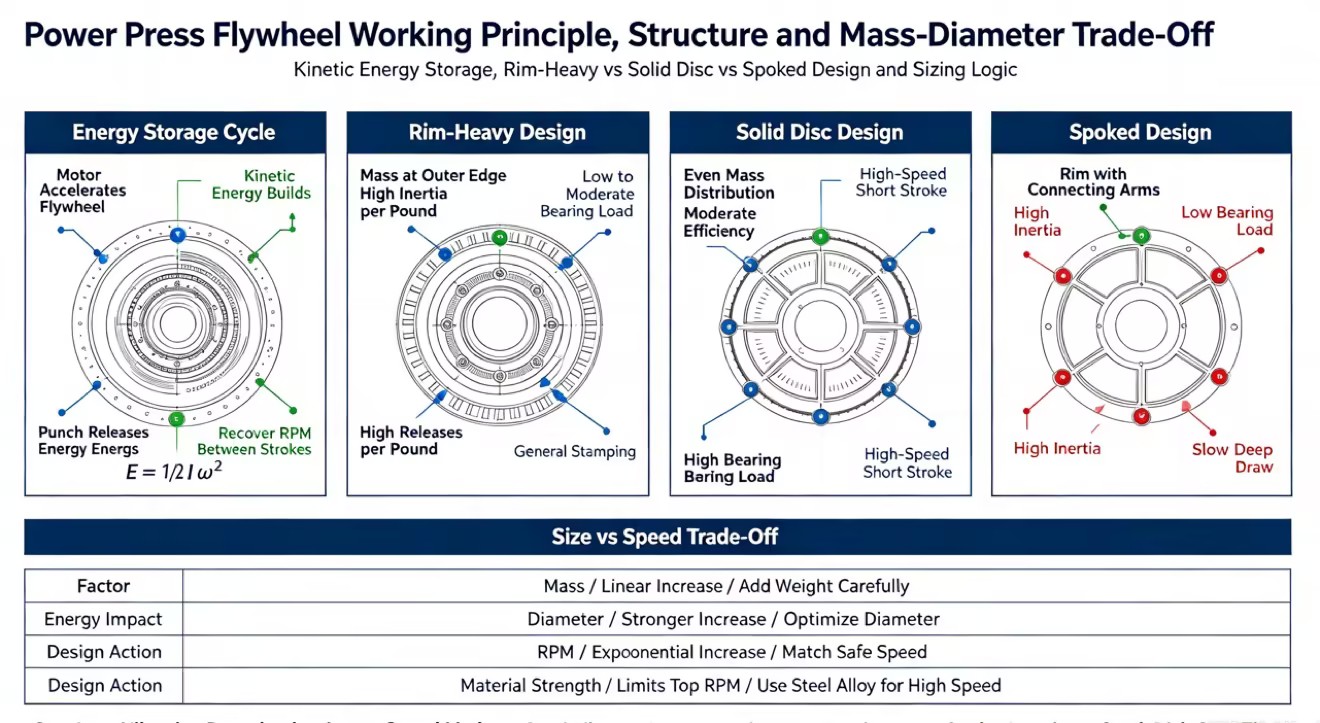

มู่เล่ Power Press ทำงานอย่างไร

มู่เล่จัดเก็บและปล่อยพลังงานอย่างไร

มู่เล่ Power Press จะกักเก็บพลังงานและปล่อยออกมาในระหว่างกระบวนการปั๊ม มอเตอร์ให้กำลังต่อเนื่อง ในขณะที่มู่เล่ให้พลังงานสูงที่จำเป็นสำหรับจังหวะการขึ้นรูปสั้น

มู่เล่ช่วยรักษาความเร็วให้คงที่ ลดภาระของมอเตอร์ และป้องกันความผันผวนของกำลังกะทันหันในระหว่างการปั๊ม

ประสิทธิภาพของมู่เล่ขึ้นอยู่กับทั้งน้ำหนักและความเร็วในการหมุน การเพิ่มเส้นผ่านศูนย์กลางหรือ RPM สามารถปรับปรุงการจัดเก็บพลังงานได้อย่างมีประสิทธิภาพมากกว่าการเพิ่มน้ำหนัก ล้อช่วยแรงที่ออกแบบอย่างเหมาะสมให้พลังงานเพียงพอในขณะที่ลดความเครียดต่อมอเตอร์ แบริ่ง และโครงเครื่องจักร

ขนาดและน้ำหนักส่งผลต่อประสิทธิภาพของมู่เล่อย่างไร

โมเมนต์ความเฉื่อยขึ้นอยู่กับตำแหน่งของมวลที่สัมพันธ์กับจุดศูนย์กลางการหมุนอย่างมาก การออกแบบขอบล้อที่มีน้ำหนักมากโดยตั้งใจให้น้ำหนักอยู่ที่ขอบด้านนอกของล้อ การกำหนดค่าเฉพาะนี้เพิ่มความเฉื่อยสูงสุดโดยไม่ต้องเพิ่มจำนวนมากที่ไม่จำเป็นให้กับดุมตรงกลาง แผ่นแข็งจะกระจายมวลอย่างสม่ำเสมอทั่วทั้งรัศมี ซึ่งจะทำให้ประสิทธิภาพการจัดเก็บพลังงานโดยรวมต่อวัสดุที่ใช้เป็นปอนด์ลดลงโดยธรรมชาติ

การเพิ่มเส้นผ่านศูนย์กลางจะทำให้ความจุพลังงานสูงขึ้นอย่างมาก โดยไม่จำเป็นต้องเพิ่มภาระคงที่บนแบริ่งเพลาหลักตามสัดส่วน เส้นผ่านศูนย์กลางที่ใหญ่กว่าจะดันมวลหนักให้ห่างจากแกนหมุนมากขึ้น การเปลี่ยนแปลงทางเรขาคณิตนี้จะทวีคูณพลังงานที่เก็บไว้อย่างมีประสิทธิภาพ ผู้ปฏิบัติงานได้รับพลังการเจาะอย่างมากพร้อมทั้งปกป้องตลับลูกปืนภายในจากน้ำหนักที่มากเกินไป การปรับอัตราส่วนเส้นผ่านศูนย์กลางต่อมวลให้เหมาะสมเป็นวิธีที่มีประสิทธิภาพมากที่สุดในการออกแบบระบบการปั๊มที่มีการตอบสนองสูง

การเลือกวัสดุมู่เล่ที่เหมาะสม

มู่เล่เหล็กหล่อแบบดั้งเดิมยังคงพบเห็นได้ทั่วไปในเครื่องจักรรุ่นเก่าและการทำงานที่ช้ากว่า เหล็กหล่อดูดซับแรงสั่นสะเทือนได้ดีและคุ้มค่าในการผลิต อย่างไรก็ตาม การใช้งานที่มีประสิทธิภาพสูงสมัยใหม่ต้องการโรเตอร์ที่ทำจากเหล็กประดิษฐ์หรือโลหะผสมพิเศษ เหล็กหล่อมีความต้านทานแรงดึงต่ำกว่าและมีโครงสร้างเกรนเปราะ ซึ่งทำให้เสี่ยงต่อการแตกตัวแบบแรงเหวี่ยงด้วยความเร็วสูง หากล้อเหล็กหล่อหมุนเกิน RPM ที่กำหนด มันอาจแตกเป็นเสี่ยงเหมือนแก้ว และส่งเศษกระสุนร้ายแรงไปทั่วพื้นที่ร้านค้า

โลหะผสมเหล็กทนต่อความเร็วการหมุนที่สูงกว่ามากได้อย่างปลอดภัย ช่วยให้เครื่องสามารถกักเก็บพลังงานได้มากขึ้นโดยใช้ขนาดพื้นที่ทางกายภาพที่น้อยลง ความต้านทานแรงดึงของวัสดุเป็นตัวกำหนดความเร็วการทำงานที่ปลอดภัยสูงสุดของส่วนประกอบ ขีดจำกัด RPM เหล่านี้จะควบคุมความหนาแน่นของพลังงานสูงสุดของทั้งระบบโดยตรง การออกแบบเว็บที่มั่นคงให้ความสมบูรณ์ของโครงสร้างสำหรับงานหนักภายใต้ความเครียดจากแรงเหวี่ยงความเร็วสูงที่รุนแรง การออกแบบซี่ล้อช่วยลดน้ำหนักโดยรวม แต่เพิ่มตัวรับความเครียดที่ทางแยกซี่ล้อ ซึ่งรอยแตกอาจแพร่กระจายเมื่อเวลาผ่านไป การปั๊มความเร็วสูงต้องใช้โรเตอร์เหล็กตันเพื่อป้องกันความล้มเหลวทางกล ขณะเดียวกันก็เพิ่มความหนาแน่นของพลังงานที่มีอยู่ให้สูงสุดเพื่อการปั่นจักรยานอย่างรวดเร็ว

มู่เล่หนักและน้ำหนักเบา: ไหนดีกว่ากัน?

การเลือกมู่เล่ขึ้นอยู่กับกระบวนการปั๊ม มู่เล่หนักให้การกักเก็บพลังงานที่สูงกว่าสำหรับการขึ้นรูปที่มีความต้องการสูง ในขณะที่มู่เล่น้ำหนักเบารองรับความเร็วในการผลิตที่เร็วขึ้น

มู่เล่หนักสำหรับการปฏิบัติการที่ใช้พลังงานสูง

มู่เล่หนักจะกักเก็บพลังงานจลน์มากขึ้นและรักษาแรงให้คงที่ในระหว่างกระบวนการปั๊มขึ้นรูปที่มีความท้าทาย

เหมาะสำหรับ:

• การวาดภาพลึก

• การขึ้นรูปแผ่นหนา

• การประทับตราสำหรับงานหนัก

ความเฉื่อยที่สูงขึ้นจะช่วยป้องกันไม่ให้ความเร็วลดลงระหว่างกระบวนการขึ้นรูปและปรับปรุงความสม่ำเสมอของชิ้นส่วน

อย่างไรก็ตาม มู่เล่หนักต้องการ:

• กำลังมอเตอร์ที่สูงขึ้น

• ระบบคลัตช์และเบรกที่แข็งแกร่งยิ่งขึ้น

• การเร่งความเร็วและหยุดเวลานานขึ้น

เหมาะอย่างยิ่งสำหรับการใช้งานที่แรงขึ้นรูปมีความสำคัญมากกว่าความเร็วในการผลิต

มู่เล่น้ำหนักเบาสำหรับการผลิตด้วยความเร็วสูง

มู่เล่น้ำหนักเบาออกแบบมาเพื่อการปั่นจักรยานอย่างรวดเร็วและการนำพลังงานกลับคืนอย่างรวดเร็ว

โดยทั่วไปจะใช้สำหรับ:

• การปัดเศษด้วยความเร็วสูง

• การปั๊มแผ่นบาง

• การดำเนินงานช่วงชักสั้น

ความเฉื่อยที่ต่ำกว่าช่วยให้เร่งความเร็วได้เร็วขึ้นและใช้เวลาฟื้นตัวสั้นลง ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิต

ข้อจำกัดคือความจุพลังงานที่ต่ำกว่า เมื่อใช้กับวัสดุหนักหรือการขึ้นรูปลึก ล้อช่วยแรงน้ำหนักเบาอาจสูญเสียความเร็ว ความแม่นยำลดลง และเพิ่มภาระของมอเตอร์

การเปรียบเทียบมู่เล่แบบหนักและน้ำหนักเบา

การเลือกมู่เล่ที่ถูกต้องขึ้นอยู่กับความสมดุลระหว่าง ความต้องการพลังงานและความเร็วในการผลิต.

การเลือกขนาดมู่เล่สำหรับการใช้งานการกดต่างๆ

การทำ Blanking และ Coining ความเร็วสูง

การสกัดด้วยความเร็วสูงต้องใช้มู่เล่น้ำหนักเบาที่ทำงานที่ RPM สูงเป็นพิเศษ ระยะการทำงานของสโตรคในการใช้งานเหล่านี้สั้นมาก หมัดสัมผัสกับวัสดุและตัดเฉือนภายในเสี้ยววินาที โดยปกติจะอยู่ภายในระยะแปดนิ้วสุดท้ายของจังหวะ การนำพลังงานกลับมาใช้ใหม่อย่างรวดเร็วมีความสำคัญเหนือกว่าความจุพลังงานทั้งหมด ระบบจะต้องตีวัสดุ ดีดทะลุ และเตรียมการตีครั้งต่อไปทันที คุณกำลังดูเครื่องจักรที่ทำงานด้วยความเร็วตั้งแต่ 200 ถึง 1,000 รอบต่อนาที

มอเตอร์จะต้องคืนพลังงานที่หมดไปทันทีเพื่อรักษาอัตราการผลิต โรเตอร์ที่มีน้ำหนักมากจะไม่สามารถเร่งความเร็วได้เร็วเพียงพอระหว่างจังหวะที่รวดเร็วเหล่านี้ ทำให้เครื่องจักรสูญเสียความเร็วอย่างต่อเนื่อง การตอบสนองของคลัตช์ที่รวดเร็วก็มีความสำคัญอย่างยิ่งต่อการดำเนินการหยอดเหรียญด้วยความเร็วสูงเช่นกัน โรเตอร์น้ำหนักเบาช่วยลดภาระความร้อนบนแผ่นคลัตช์ ช่วยให้อุปกรณ์สามารถรักษาพิกัดความเผื่อที่แน่นหนาและแรงที่สม่ำเสมอที่หลายร้อยจังหวะต่อนาทีโดยไม่ทำให้แผ่นเสียดสีไหม้

การดึงลึกและการขึ้นรูปหนัก

การวาดลึกจำเป็นต้องใช้มู่เล่ขนาดใหญ่และมีความเฉื่อยสูงเพื่อรักษาแรงในระยะไกล ระยะการทำงานที่ขยายออกไปของการดำเนินการดึงจะดึงพลังงานจำนวนมหาศาลจากระบบอย่างต่อเนื่อง การดึงลึกเพียงครั้งเดียวสามารถเผาผลาญพลังงานที่เก็บไว้ได้ถึง 20% ในการเคลื่อนไหวที่ราบรื่นเพียงครั้งเดียว เครื่องจะต้องดันวัสดุเข้าไปในแม่พิมพ์อย่างต่อเนื่องโดยไม่ลังเล การสู้รบเริ่มต้นขึ้นสูงในหน้าต่างจังหวะ ซึ่งหมายความว่าล้อจะปล่อยพลังงานออกมาเป็นระยะเวลานานกว่าการตีเพื่อปัดเปล่าธรรมดา

จำเป็นต้องมีมวลจำนวนมากเพื่อป้องกันไม่ให้เครื่องหยุดทำงานก่อนที่จะถึงจุดศูนย์กลางตายด้านล่าง หากโรเตอร์ไม่มีความเฉื่อยเพียงพอ หมัดจะช้าลงในระหว่างขั้นตอนการดึง ความผันผวนของความเร็วนี้ทำให้เกิดการฉีกขาดของวัสดุอย่างรุนแรง รอยย่น และชิ้นส่วนที่ถูกคัดแยกในอัตราสูง โรเตอร์ที่มีน้ำหนักมากรับประกันแรงที่ราบรื่นและไม่มีใครหยุดยั้งได้ตลอดความลึกของแบบฟอร์ม ช่วยให้มั่นใจได้ว่าโลหะจะไหลเป็นพลาสติกโดยไม่แตกหัก

ปัจจัยสำคัญเมื่อเลือกมู่เล่ Power Press

การเลือกมู่เล่ต้องประเมินความเร็วในการกด ความเข้ากันได้ของมอเตอร์ และความจุของระบบขับเคลื่อน มู่เล่ที่เข้าคู่กันอย่างเหมาะสมช่วยให้มั่นใจได้ถึงการส่งพลังงานที่เสถียร คุณภาพการปั๊มที่สม่ำเสมอ และอายุการใช้งานของอุปกรณ์ที่ยาวนานขึ้น

ความเร็วช่วงชักและการกู้คืนพลังงาน

อัตราจังหวะการกดส่งผลโดยตรงต่อความเร็วของมู่เล่ที่สามารถดึงพลังงานกลับคืนระหว่างรอบต่างๆ

• การปั๊มความเร็วสูง: ต้องการการกู้คืนพลังงานที่เร็วขึ้นและมู่เล่ที่เบากว่า

• การขึ้นรูปหนัก: ต้องการการกักเก็บพลังงานที่สูงขึ้นและมู่เล่ที่ใหญ่ขึ้น

หากมู่เล่ไม่สามารถนำพลังงานกลับคืนมาได้เร็วเพียงพอ เครื่องอัดอาจสูญเสียความเร็ว ลดความแม่นยำในการขึ้นรูป หรือมีภาระให้กับมอเตอร์มากเกินไป ขนาดมู่เล่และกำลังมอเตอร์ต้องตรงกับความเร็วในการผลิตและข้อกำหนดในการปั๊ม

ความเข้ากันได้ของมอเตอร์

มอเตอร์จะต้องทำงานร่วมกับมู่เล่เพื่อรองรับแรงปั๊มอย่างกะทันหัน

มอเตอร์แบบลื่นไถลมักใช้ในเครื่องอัดกำลังเนื่องจากสามารถรองรับการเปลี่ยนแปลงความเร็วชั่วคราวในระหว่างกระบวนการขึ้นรูป ช่วยให้มู่เล่สามารถปล่อยพลังงานที่เก็บไว้โดยไม่สร้างความเครียดให้กับมอเตอร์มากเกินไป

การใช้มอเตอร์ที่ไม่เหมาะสมอาจทำให้เกิดความต้องการกระแสไฟฟ้าที่สูงขึ้น ความร้อนสูงเกินไป และความล้มเหลวก่อนเวลาอันควร

ความจุคลัตช์และเบรก

น้ำหนักมู่เล่ส่งผลโดยตรงต่อประสิทธิภาพของคลัตช์และเบรก

ล้อช่วยแรงที่มีน้ำหนักมากจะกักเก็บพลังงานได้มากกว่า แต่ต้องใช้ระบบคลัตช์ที่แข็งแกร่งกว่าเพื่อถ่ายโอนกำลังได้อย่างปลอดภัย เบรกจะต้องมีแรงหยุดเพียงพอเพื่อควบคุมโมเมนตัมเพิ่มเติมระหว่างการหยุดฉุกเฉิน

ก่อนที่จะอัพเกรดหรือเปลี่ยนมู่เล่ ให้ตรวจสอบเสมอ:

• ความจุคลัตช์

• ความจุเบรก

• กำลังมอเตอร์

• ระยะหยุดเพื่อความปลอดภัย

ระบบขับเคลื่อนที่สมดุลช่วยให้มั่นใจในการทำงานที่เชื่อถือได้และรักษาความปลอดภัยในการผลิต

บทสรุป

1. ตรวจสอบการดำเนินการปั๊มเบื้องต้นของคุณโดยบันทึกความหนาของวัสดุ ความยาวในการชัก จังหวะที่ต้องการต่อนาที และพิกัดความเผื่อของชิ้นส่วนที่ยอมรับได้ก่อนที่จะเลือกอุปกรณ์

2. ปรึกษากับผู้ผลิตอุปกรณ์เพื่อทำการคำนวณพลังงานอย่างเป็นทางการ ซึ่งจะจับคู่น้ำหนักกับกราฟพลังงานสำหรับแม่พิมพ์เฉพาะของคุณ

3. ดำเนินการตรวจสอบระบบขับเคลื่อนอย่างสมบูรณ์เพื่อตรวจสอบพิกัดการลื่นของมอเตอร์ ความจุแรงบิดของคลัตช์ และขีดจำกัดความร้อนของเบรก ก่อนที่จะพยายามปรับปรุงใดๆ

4. ปรับเทียบม่านลำแสงและการควบคุมแบบสองมือทั้งหมดใหม่เพื่อให้ตรงกับระยะหยุดเฉพาะของการกำหนดค่าใหม่ เพื่อรักษาการปฏิบัติตาม OSHA ที่เข้มงวด

5. ใช้กำหนดการตรวจสอบเป็นประจำเพื่อตรวจสอบการสึกหรอของแรงเสียดทานของคลัตช์และอุณหภูมิการทำงานของมอเตอร์ เพื่อให้มั่นใจว่าระบบการนำพลังงานกลับมาใช้ใหม่ยังคงมีความสมดุล

คำถามที่พบบ่อย

ถาม: ฟังก์ชันหลักของล้อช่วยแรงกดแบบ Power Press คืออะไร

ตอบ: โดยจะกักเก็บพลังงานจลน์ที่สร้างโดยมอเตอร์และปล่อยออกมาทันทีเพื่อให้เกิดแรงที่จำเป็นระหว่างช่วงการทำงานของจังหวะการกด เพื่อป้องกันไม่ให้มอเตอร์ดูดซับแรงกระแทกขนาดใหญ่ของกระบวนการขึ้นรูปโลหะ

ถาม: น้ำหนักมู่เล่ส่งผลต่อความเร็วการกดด้วยกำลังและเวลารอบอย่างไร

ตอบ: มู่เล่ที่หนักกว่าจะใช้เวลาในการเร่งความเร็วและกู้คืน RPM ที่สูญเสียไปนานกว่า ทำให้เหมาะสำหรับการทำงานที่ช้ากว่าและใช้พลังงานสูง มู่เล่ที่เบากว่าช่วยให้คลัตช์เข้าปะทะได้เร็วขึ้นและมีจังหวะต่อนาที (SPM) สูงขึ้น แต่ให้พลังงานรวมต่อจังหวะน้อยลง

ถาม: ขนาดมู่เล่สามารถส่งผลต่อความแม่นยำของชิ้นส่วนที่ประทับตราของฉันได้หรือไม่

ก. ใช่. ล้อช่วยแรงที่มีขนาดต่ำกว่าปกติอาจประสบกับความเร็วลดลงมากเกินไปในระหว่างจังหวะ ส่งผลให้มีการใช้แรงไม่สอดคล้องกันและความคลาดเคลื่อนของขนาดในส่วนสุดท้าย โมเมนตัมที่ราบรื่นและต่อเนื่องเป็นสิ่งจำเป็นสำหรับการไหลของวัสดุที่แม่นยำ

ถาม: ฉันสามารถอัพเกรดมู่เล่บนเครื่อง Power Press ที่มีอยู่ได้หรือไม่

ตอบ: แม้ว่าเป็นไปได้ การเปลี่ยนมวลมู่เล่จำเป็นต้องได้รับการตรวจสอบทางวิศวกรรมอย่างครอบคลุม การเพิ่มมวลโดยไม่ต้องอัพเกรดมอเตอร์ คลัตช์ และเบรกจะนำไปสู่ความล้มเหลวทางกลไกและปัญหาการปฏิบัติตามข้อกำหนดด้านความปลอดภัยเกี่ยวกับระยะการหยุด

ถาม: น้ำหนักกดและพลังงานมู่เล่แตกต่างกันอย่างไร

ตอบ: น้ำหนักคือแรงโครงสร้างสูงสุดที่เครื่องอัดสามารถออกได้ ในขณะที่พลังงานมู่เล่จะกำหนดว่าแรงจะคงอยู่ได้ไกลแค่ไหนโดยไม่ต้องหยุดเครื่อง น้ำหนักมากต้องใช้พลังงานสูงเพื่อรักษาแรงในระยะไกล

ถาม: เหตุใดเครื่องปั้มจึงต้องใช้มอเตอร์ไฟฟ้าที่มีสลิปสูง

ตอบ: มอเตอร์ลื่นไถลสูงได้รับการออกแบบให้ชะลอความเร็วลงโดยเจตนาภายใต้ภาระ โดยช่วยให้มู่เล่กดกำลังปล่อยพลังงานที่สะสมไว้โดยที่มอเตอร์ไม่ดึงกระแสไฟฟ้ามากเกินไปและร้อนเกินไป มอเตอร์มาตรฐานจะไหม้หมดภายใต้แรงสั่นสะเทือนแบบวัฏจักรเหล่านี้
