Single-Crank และ Double-Crank Power Press: วิธีเลือก

การเลือกสถาปัตยกรรมเครื่องอัดกำลังเชิงกลที่เหมาะสมถือเป็นรายจ่ายฝ่ายทุนที่มีเดิมพันสูง หากเลือกผิด คุณจะต้องเผชิญกับการสึกหรอของเครื่องมือก่อนเวลาอันควร อัตราการเกิดเศษสูง และพื้นที่บนพื้นเปลือง การตัดสินใจขึ้นอยู่กับการทำความเข้าใจขีดจำกัดทางโครงสร้างของอุปกรณ์ของคุณ คุณต้องสร้างสมดุลระหว่างความตึงเครียดทางวิศวกรรมระหว่างการรองรับแม่พิมพ์ที่ใหญ่ขึ้น ชิ้นงานที่กว้างขึ้น และภาระที่อยู่นอกศูนย์กลาง กับการจัดการความซับซ้อนของเครื่องจักร การลงทุนเริ่มแรก และรอบเวลา

การดำเนินการปั๊มทุกครั้งต้องใช้แนวทางเฉพาะเพื่อความแข็งแกร่งของโครงสร้างและการกระจายแรง การกดที่ทำงานได้อย่างไร้ที่ติสำหรับการปั๊มแหวนรองขนาดเล็กด้วยความเร็วสูงมักจะล้มเหลวเมื่อต้องใช้งานแม่พิมพ์โปรเกรสซีฟแบบหลายสถานีที่กว้าง เพื่อให้มั่นใจถึงผลตอบแทนจากการลงทุนในระยะยาว คุณต้องประเมินความแตกต่างทางเทคนิคระหว่างการออกแบบข้อเหวี่ยงเดี่ยวและข้อเหวี่ยงคู่ การประเมินนี้จำเป็นต้องมองข้ามการให้คะแนนน้ำหนักแบบธรรมดา และตรวจสอบว่าแรงถูกนำไปใช้กับเครื่องมืออย่างไร วิธีที่เฟรมจัดการกับการโก่งตัว และสิ่งที่การผลิตโลหะเฉพาะของคุณต้องการกำหนด

• การกระจายแรง: ข้อเหวี่ยงเดี่ยว การกด ใช้แรงจากส่วนกลาง ทำให้เหมาะสำหรับแม่พิมพ์ที่มีขนาดเล็กและสมมาตร เครื่องกดข้อเหวี่ยงแบบคู่กระจายแรงไปยังจุดเชื่อมต่อสองจุด โดยรักษาความแม่นยำไว้บนขนาดเตียงที่กว้างขึ้น

• การเลื่อนขนานกัน: สถาปัตยกรรมข้อเหวี่ยงคู่ต้านทานการโก่งตัวจากการโหลดที่อยู่ตรงกลาง โดยแท้จริงแล้ว ช่วยยืดอายุการใช้งานเครื่องมืออย่างมากสำหรับการดำเนินการปั๊มที่ซับซ้อนหรือไม่สมมาตร

• ต้นทุนเทียบกับความสามารถ: เครื่องข้อเหวี่ยงเดี่ยวให้ CapEx เริ่มต้นต่ำกว่าและการบำรุงรักษาที่ง่ายกว่าสำหรับงานเบาถึงปานกลาง ในขณะที่เครื่องข้อเหวี่ยงคู่ต้องใช้เงินลงทุนสูงกว่า แต่ปลดล็อคความสามารถในการรันแม่พิมพ์แบบโปรเกรสซีฟขนาดใหญ่และการใช้งานหนัก

• หลักการเลือก: เลือกตามขนาดจากซ้ายไปขวาของแม่พิมพ์ที่ใหญ่ที่สุด ขนาดของชิ้นงาน และความหนักเบาของการโหลดที่อยู่ตรงกลาง แทนที่จะอาศัยข้อกำหนดน้ำหนักเพียงอย่างเดียว

เครื่องกดข้อเหวี่ยงเดี่ยวและข้อเหวี่ยงคู่ทำงานอย่างไร

กลศาสตร์การกดข้อเหวี่ยงเดี่ยว

การออกแบบทางวิศวกรรมของแท่นพิมพ์ข้อเหวี่ยงเดี่ยวนั้นตรงไปตรงมาและมีประสิทธิภาพสูงสำหรับการใช้งานเฉพาะด้าน ใช้แขนพิทแมนเพียงแขนเดียวที่เชื่อมต่อเพลาเยื้องศูนย์เข้ากับศูนย์กลางของสไลด์โดยตรง ในขณะที่เพลาข้อเหวี่ยงหมุน แขนพิตแมนจะแปลงการเคลื่อนที่แบบหมุนนี้เป็นการเคลื่อนที่เชิงเส้น โดยเลื่อนสไลด์ลงด้านล่างเพื่อทำการปั๊ม แรงทั้งหมดของเครื่องจักรถูกส่งผ่านจุดเชื่อมต่อขนาดใหญ่จุดเดียวนี้

สถาปัตยกรรมนี้ให้ข้อได้เปรียบทางกลที่โดดเด่น การประกอบทำได้ง่ายกว่า โดยใช้ชิ้นส่วนที่เคลื่อนไหว ตลับลูกปืน และจุดเชื่อมต่อน้อยลง ความเรียบง่ายนี้แปลได้ว่าเป็นการส่งแรงที่มีประสิทธิภาพสูงไปยังศูนย์กลางของแท่นพิมพ์โดยตรง เมื่อดายอยู่ตรงกลางใต้แขนพิตแมนพอดี เวกเตอร์แรงจะเคลื่อนที่ลงมาตรงๆ สิ่งนี้ช่วยเพิ่มการถ่ายเทพลังงานสูงสุดและลดความเครียดบนโครงกด ทำให้เครื่องทำงานที่ความเร็วสูงโดยมีการสั่นสะเทือนน้อยที่สุด

อย่างไรก็ตาม การออกแบบนี้มีข้อจำกัดทางกายภาพที่เข้มงวด เนื่องจากตัวเลื่อนถูกขับเคลื่อนจากจุดศูนย์กลางเพียงจุดเดียว จึงมีความอ่อนไหวสูงที่จะพลิกคว่ำหากน้ำหนักไม่ได้อยู่ตรงกลางอย่างสมบูรณ์ เมื่อการปั๊มทำให้เกิดภาระที่ไม่อยู่ตรงกลาง จะทำให้เกิดแรงโมเมนต์ แรงนี้จะพยายามเอียงสไลด์ออกจากขนานกับแผ่นหนุน แท่นกดจะต้องดูดซับแรงด้านข้างนี้ เมื่อเวลาผ่านไป สิ่งนี้จะเร่งการสึกหรอของกิ๊บ ทำให้สไลด์หลุดออกจากแนว และทำให้เครื่องมือเสียหายอย่างรุนแรง

ผู้ปฏิบัติงานที่ใช้เครื่องข้อเหวี่ยงเดี่ยวจะต้องใส่ใจกับการวางแม่พิมพ์อย่างเคร่งครัด แม้แต่การคำนวณผิดเล็กน้อยที่จุดศูนย์กลางโหลดก็อาจทำให้หมัดเข้าไปในดายเมทริกซ์ในมุมหนึ่งได้ ในกระบวนการตัดเฉือนด้วยความเร็วสูง การเข้ามาเชิงมุมนี้จะทำให้คมตัดทื่ออย่างรวดเร็วและมีครีบที่ยอมรับไม่ได้ในชิ้นส่วนที่เสร็จแล้ว

กลศาสตร์การกดข้อเหวี่ยงคู่

เครื่องกดข้อเหวี่ยงคู่ใช้แขนพิทแมนคู่เพื่อขับเคลื่อนสไลด์ แขนพิทแมนเหล่านี้ขับเคลื่อนด้วยเพลาข้อเหวี่ยงกว้างเดี่ยวหรือเพลาข้อเหวี่ยงซิงโครไนซ์คู่และก้านสูบ ขึ้นอยู่กับขนาดและความจุของเครื่องจักร การออกแบบนี้จะเปลี่ยนวิธีการใช้แรงกับสไลด์และเครื่องมือด้านล่างโดยพื้นฐาน โดยกระจายน้ำหนักไปทั่วพื้นที่ทางกายภาพที่กว้างขึ้นมาก

ข้อได้เปรียบทางกลหลักคือความเสถียร ด้วยการใช้ระบบกันสะเทือนสองจุด แท่นพิมพ์จึงให้คำแนะนำที่เหนือกว่าในระยะห่างจากซ้ายไปขวาที่กว้างกว่ามาก การเชื่อมต่อแบบคู่ทำหน้าที่รักษาเสถียรภาพของสไลด์ โดยต้านทานแรงพลิกคว่ำที่เกิดจากโหลดที่อยู่ตรงกลาง เพื่อให้แน่ใจว่าตัวเลื่อนจะยังคงขนานกับเตียงตลอดการเคลื่อนตัว แม้ว่าด้านหนึ่งของแม่พิมพ์จะขึ้นรูปหนักและมีการเจาะที่เบากว่าที่อีกด้านหนึ่งก็ตาม

การใช้ระบบกันสะเทือนแบบจุดคู่นี้ทำให้เกิดข้อกำหนดด้านโครงสร้างเฉพาะ เครื่องกดข้อเหวี่ยงแบบคู่ต้องการเฟรมที่หนักกว่าเพื่อรองรับเม็ดมะยมและฐานที่กว้างขึ้น ระบบขับเคลื่อนมีความซับซ้อนมากกว่าโดยธรรมชาติ โดยต้องมีการเข้าเกียร์ที่แม่นยำเพื่อให้แน่ใจว่าแขนทั้งสองข้างของพิตแมนจะเคลื่อนที่ไปพร้อมๆ กันอย่างสมบูรณ์แบบ หากฝ่ายใดฝ่ายหนึ่งตามหลังอีกฝ่ายแม้เสี้ยววินาที สไลด์จะติดอยู่ในกิบส์ ด้วยเหตุนี้ เครื่องจักรเหล่านี้จึงต้องการพื้นที่โดยรวมที่ใหญ่ขึ้นในโรงงานและเป็นอุปกรณ์ชิ้นสำคัญที่มีความสำคัญมากกว่า

โดยทั่วไปการซิงโครไนซ์จะทำได้โดยใช้เฟืองวัวขนาดใหญ่ที่ขับเคลื่อนเฟืองปีกนกคู่ หรือผ่านการตั้งค่าไดรฟ์คู่ในรุ่นด้านตรงที่ใหญ่กว่า การเชื่อมโยงทางกลนี้รับประกันว่าแรงลงยังคงสมดุล เมื่อแม่พิมพ์โปรเกรสซีฟขนาดใหญ่ต้องการแรง 300 ตันทางด้านซ้ายและเพียง 50 ตันทางด้านขวา พิตแมนคู่จะดูดซับส่วนต่างโดยไม่ปล่อยให้สไลด์เบี่ยงเบนไป

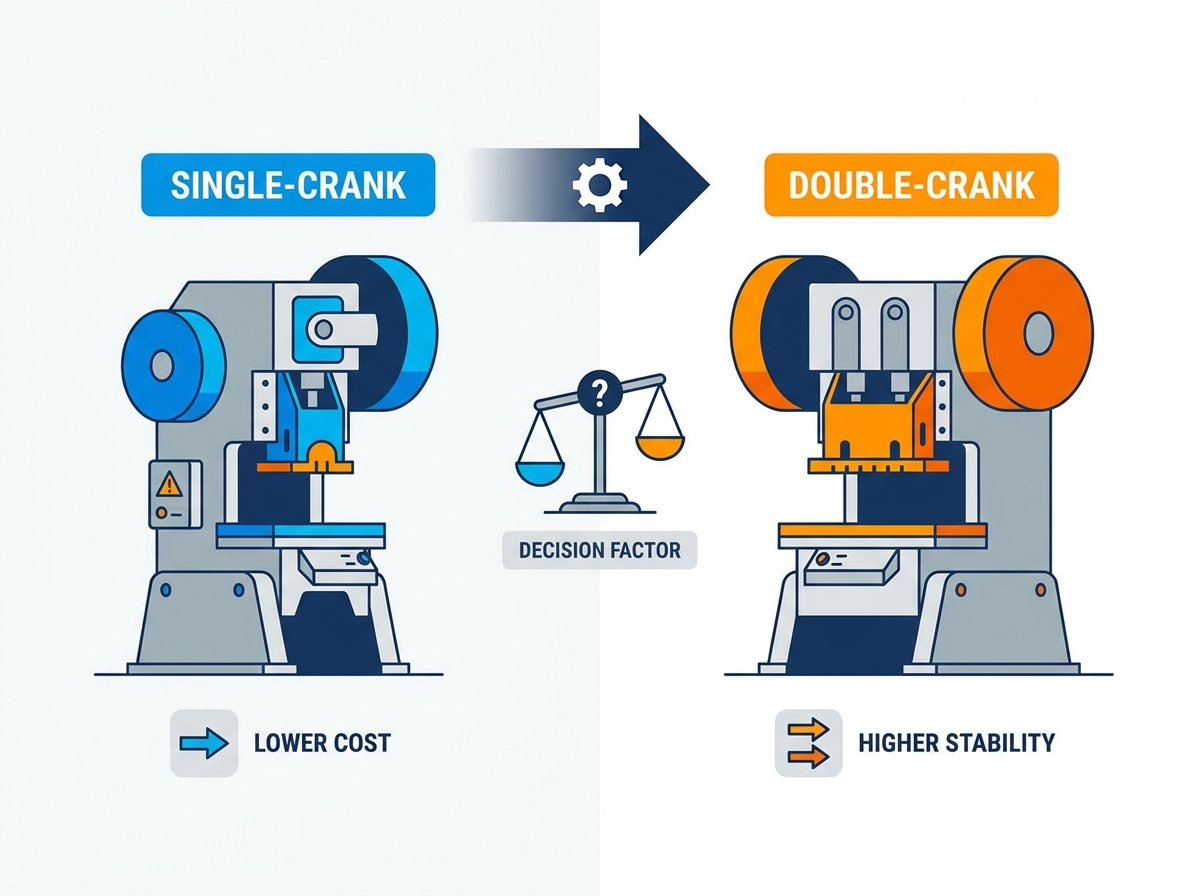

Single Crank กับ Double Crank Press: ความแตกต่างที่สำคัญ

บูรณาการสถาปัตยกรรมเฟรม (C-Frame กับด้านตรง)

การออกแบบข้อเหวี่ยงที่คุณเลือกได้รับอิทธิพลอย่างมากจากรูปแบบเฟรมของแท่นพิมพ์ โครงสร้างข้อเหวี่ยงเดี่ยวถือเป็นมาตรฐานอุตสาหกรรมสำหรับการอัด C-Frame แบบดั้งเดิมหรือ gap frame ด้านหน้าและด้านข้างแบบเปิดของ C-Frame ให้การเข้าถึงที่ดีเยี่ยมสำหรับการป้อนชิ้นส่วนแบบแมนนวลและการปรับเครื่องมือ เมื่อจับคู่กับข้อเหวี่ยงตัวเดียว จะสร้างเครื่องจักรความเร็วสูงอเนกประสงค์ที่สมบูรณ์แบบสำหรับงานปั๊มทั่วไปและการทำงานขั้นที่สอง

ผู้ผลิตยังผลิตเครื่องอัดข้อเหวี่ยงคู่ C-Frame อีกด้วย การออกแบบไฮบริดนี้ให้พื้นกลางที่น่าดึงดูด ให้เตียงที่กว้างขึ้นและรางสไลด์ที่ได้รับการปรับปรุงให้ดีขึ้นของระบบข้อเหวี่ยงคู่ ในขณะที่ยังคงคุณลักษณะการเข้าถึงแบบสามด้านของ C-frame ไว้ ช่วยให้ผู้ปฏิบัติงานสามารถรันชิ้นงานที่กว้างขึ้นหรือแม่พิมพ์โปรเกรสซีฟขนาดเล็กได้โดยไม่ต้องก้าวไปสู่การกดด้านตรงขนาดใหญ่ อย่างไรก็ตาม C-frame ยังคงมีช่องว่าง โดยที่คอของแท่นพิมพ์เปิดออกภายใต้น้ำหนักที่หนัก ทำให้เกิดการโก่งตัวเชิงมุม

สำหรับการปั๊มแม่พิมพ์แบบโปรเกรสซีฟที่หนักและกว้าง เครื่องปั๊มข้อเหวี่ยงคู่ด้านตรงยังคงเป็นมาตรฐานสูงสุด เฟรมด้านข้างแบบตรงมีเสาแนวตั้งสี่เสาที่ช่วยขจัดการโก่งตัวเชิงมุมซึ่งพบได้ทั่วไปในเฟรมตัว C เฟรมเหล่านี้มักจะถูกยึดไว้ด้วยกันด้วยเหล็กเส้นขนาดใหญ่ที่มีแรงดึงล่วงหน้าด้วยน็อตไฮดรอลิก เมื่อคุณรวมการออกแบบเสาสี่เสาที่แข็งแกร่งเข้ากับระบบกันสะเทือนแบบจุดคู่ของข้อเหวี่ยงคู่ คุณจะบรรลุความสมบูรณ์ของโครงสร้างและความแม่นยำสูงสุด

ขนาดแม่พิมพ์ ขนาดชิ้นงาน และความจุพื้นที่เตียง

การจับคู่ขนาดฐานรองปั๊มให้ตรงกับขนาดของแม่พิมพ์และชิ้นงานถือเป็นข้อกำหนดทางวิศวกรรมที่เข้มงวด แนวทางทั่วไปกำหนดว่าเครื่องมือควรครอบคลุมอย่างน้อยสองในสามของขนาดเตียงจากซ้ายไปขวาเพื่อให้แน่ใจว่ามีการกระจายน้ำหนักอย่างเหมาะสม หากแม่พิมพ์มีขนาดเล็กเกินไปสำหรับเตียงขนาดใหญ่ แรงที่รวมศูนย์อาจทำให้สไลด์โค้งลงตรงกลางได้

เครื่องอัดแบบข้อเหวี่ยงเดี่ยวจำกัดไว้สำหรับแม่พิมพ์ขนาดเล็กถึงขนาดกลางเท่านั้น หากคุณวางแม่พิมพ์ที่มีความกว้างในการกดข้อเหวี่ยงเพียงครั้งเดียว ปลายของเครื่องมือจะยื่นออกมาเกินจุดเชื่อมต่อตรงกลาง เมื่อกดรอบ ปลายของสไลด์ที่ไม่ได้รับการสนับสนุนอาจเบี่ยงขึ้นด้านบนได้ แรงดันที่ไม่สม่ำเสมอนี้ทำให้เกิดการสึกหรอของแม่พิมพ์อย่างรวดเร็ว คุณภาพชิ้นส่วนไม่ดี และในที่สุดอาจทำให้แขนพิตแมนหักหรือทำให้เพลาเยื้องศูนย์แตกได้

เครื่องอัดแบบข้อเหวี่ยงคู่ได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับแม่พิมพ์โปรเกรสซีฟขนาดใหญ่แบบหลายสถานีและชิ้นงานขนาดใหญ่ ระยะห่างที่กว้างของแขนพิตแมนทั้งสองรองรับการเลื่อนตลอดความยาวทั้งหมด ความสมบูรณ์ของโครงสร้างนี้ช่วยให้คุณสามารถใช้งานคอยล์สต็อกได้กว้างผ่านสถานีขึ้นรูปหลายสถานี โดยไม่กระทบต่อความขนานของตัวสไลด์หรือคุณภาพของชิ้นส่วนที่เสร็จแล้ว

การเลื่อนแบบขนานและการโหลดนอกศูนย์กลาง

ความขนานของสไลด์หมายถึงความสามารถของสไลด์ที่จะคงความเรียบและขนานกับแผ่นหนุนได้อย่างสมบูรณ์ตลอดจังหวะการตอก ในการผลิตโลหะที่มีความแม่นยำ การรักษาความเท่าเทียมที่เข้มงวดนั้นไม่สามารถต่อรองได้ แม้แต่การโก่งตัวเพียงไม่กี่ในพันนิ้วก็อาจทำให้การเจาะเฉือน ตายเป็นเศษ และชิ้นส่วนไม่ผ่านการตรวจสอบคุณภาพ แท่นพิมพ์สมัยใหม่ใช้ระบบ gibbing แปดจุดเพื่อรักษาตำแหน่งนี้ แต่ gibs สามารถทำได้หลายอย่างก็ต่อเมื่อสถาปัตยกรรมหลักไม่ตรงกับงาน

การโหลดนอกศูนย์กลางเป็นศัตรูหลักของความขนานของสไลด์ ในการปั๊มแบบก้าวหน้า คุณมักจะมีการดำเนินการต่างๆ เช่น การดึงออกอย่างหนักหรือการสร้างเหรียญเกิดขึ้นที่ปลายด้านหนึ่งของแม่พิมพ์ ในขณะที่การเจาะที่เบากว่าจะเกิดขึ้นที่อีกด้านหนึ่ง สิ่งนี้จะสร้างภาระที่ไม่สมมาตร แรงที่จำเป็นในการสร้างชิ้นส่วนไม่ได้อยู่ตรงกลางใต้สไลด์ ทำให้เกิดช่วงเวลาพลิกคว่ำอย่างรุนแรงและพยายามงัดสไลด์ออกจากราง

ระบบกันสะเทือนแบบสองจุดของเครื่องกดข้อเหวี่ยงคู่ช่วยลดการพลิกคว่ำของสไลด์นี้ได้อย่างมีประสิทธิภาพ เมื่อโหลดที่ไม่สมมาตรดันไปด้านหนึ่งของสไลด์ แขนพิตแมนที่สอดคล้องกันจะต้านทานแรง ในขณะที่แขนพิตแมนตัวที่สองจะทำให้ด้านตรงข้ามคงที่ ความต้านทานทางกลนี้รักษาพิกัดความเผื่อที่แน่นหนาและปกป้องเครื่องมือที่ละเอียดอ่อนภายใต้สภาวะที่ไม่อยู่ตรงกลางที่มีความต้องการมากที่สุด

การกระจายน้ำหนักและแรง

ความเข้าใจผิดที่พบบ่อยในอุตสาหกรรมขึ้นรูปโลหะคือ เครื่องอัดข้อเหวี่ยงแบบคู่จะมีน้ำหนักเป็นสองเท่าของเครื่องอัดแบบข้อเหวี่ยงเดี่ยวโดยอัตโนมัติ นี่เป็นเท็จ เครื่องอัดข้อเหวี่ยงเดี่ยวขนาด 200 ตันและเครื่องอัดข้อเหวี่ยงคู่ขนาด 200 ตันให้แรงสูงสุด 200 ตัน ความแตกต่างทั้งหมดอยู่ที่วิธีการกระจายระวางน้ำหนักข้ามเตียง

เครื่องกดข้อเหวี่ยงเพียงเครื่องเดียวจะเน้นน้ำหนักที่พิกัดเต็มลงไปที่เส้นกึ่งกลางของเครื่องจักรโดยตรง เครื่องกดข้อเหวี่ยงคู่จะกระจายน้ำหนักที่ได้รับการจัดอันดับไปยังจุดเชื่อมต่อทั้งสองจุด ดังนั้นคุณต้องคำนวณน้ำหนักที่ต้องการต่อตารางนิ้วของพื้นที่แม่พิมพ์ของคุณ หากคุณต้องการแรงที่มีความเข้มข้นสูงในพื้นที่ขนาดเล็ก ข้อเหวี่ยงเพียงตัวเดียวก็มีประสิทธิภาพสูง หากคุณต้องการให้แรงกระจายไปทั่วแม่พิมพ์โปรเกรสซีฟขนาดกว้าง 72 นิ้ว จำเป็นต้องมีน้ำหนักแบบกระจายของข้อเหวี่ยงคู่

เมื่อประเมิน เครื่องกดข้อเหวี่ยงเดี่ยวเทียบกับข้อเหวี่ยงคู่ คุณต้องจับคู่กราฟน้ำหนักกับความกว้างทางกายภาพของเครื่องมือ การใช้น้ำหนักสูงกับพื้นที่ขนาดเล็กที่อยู่นอกศูนย์กลางในเครื่องอัดแบบข้อเหวี่ยงคู่ จริงๆ แล้วอาจทำให้การเชื่อมต่อพิตแมนเกินพิกัดหนึ่งได้ แม้ว่าคะแนนน้ำหนักรวมของการกดจะไม่เกินก็ตาม คุณต้องคำนึงถึงน้ำหนักย้อนกลับหรือการกระแทกทะลุซึ่งเกิดขึ้นเมื่อหมัดทะลุวัสดุ โดยทั่วไปแล้ว เครื่องกดข้อเหวี่ยงคู่จะดูดซับแรงกระแทกนี้ได้ดีกว่าในช่วงกว้าง

ความเร็วในการผลิตและอัตราจังหวะ

ความสามารถของจังหวะต่อนาที (SPM) จะแตกต่างกันอย่างมากระหว่างสถาปัตยกรรมทั้งสอง ความเร็วในการผลิตจะเชื่อมโยงโดยตรงกับมวลของส่วนประกอบที่กำลังเคลื่อนที่และความยาวของระยะชัก โดยทั่วไปแล้วข้อเหวี่ยงแบบข้อเหวี่ยงจะมีสไลด์ที่เบากว่า แขนพิทแมนเดี่ยว และชุดขับเคลื่อนที่มีขนาดกะทัดรัดกว่า กลไกคลัตช์และเบรกมีความเฉื่อยน้อยกว่าที่จะเอาชนะระหว่างการยึดและการปลดออก

เนื่องจากมีมวลเคลื่อนที่ต่ำกว่า โดยทั่วไปแล้ว เครื่องอัดแบบข้อเหวี่ยงเดี่ยวจะได้ความเร็วที่สูงกว่ามาก พวกเขาสามารถเร่งความเร็วและชะลอความเร็วของสไลด์ได้อย่างรวดเร็ว ทำให้เหมาะอย่างยิ่งสำหรับการดำเนินการตัดเฉือนที่รวดเร็วและงานเบาโดยที่รอบเวลาเป็นตัวขับเคลื่อนหลักของผลกำไร เครื่องข้อเหวี่ยงเดี่ยวบางเครื่องสามารถทำงานได้เกินร้อยครั้งต่อนาทีในการทำงานต่อเนื่อง

เครื่องกดข้อเหวี่ยงแบบคู่มีมวลมากกว่าอย่างเห็นได้ชัด สไลด์ที่กว้างกว่า พิทแมนคู่ และการเข้าเกียร์ที่หนักกว่านั้นต้องใช้เวลามากขึ้นในการสโตรก ในขณะที่ทำงานที่ SPM ต่ำกว่า คุณค่าของมันอยู่ที่ความสามารถในการดำเนินการขึ้นรูปที่ซับซ้อนและงานหนักในหลายสถานีพร้อมกัน พวกเขาผลิตชิ้นส่วนที่เสร็จสมบูรณ์และซับซ้อนในทุกจังหวะ แทนที่จะอาศัยการทำงานรอง ซึ่งท้ายที่สุดแล้วจะเพิ่มปริมาณงานโดยรวมสำหรับการประกอบที่ซับซ้อน

Single Crank vs Double Crank Press: ต้นทุน การบำรุงรักษา และพื้นที่

รายจ่ายฝ่ายทุนเริ่มต้น (CapEx) และมูลค่าระยะยาว

ความแตกต่างด้านต้นทุนล่วงหน้าระหว่างแท่นพิมพ์ทั้งสองประเภทนี้มีนัยสำคัญ เครื่องอัดข้อเหวี่ยงแบบคู่ต้องใช้วัตถุดิบในการสร้างมากขึ้นอย่างมาก เฟรมกว้างและหนาขึ้นเพื่อรองรับจุดกันสะเทือนแบบคู่ ชุดขับเคลื่อนประกอบด้วยการตัดเฉือนที่ซับซ้อน การเปลี่ยนเกียร์แบบซิงโครไนซ์ และคลัตช์และเบรกที่หนักกว่า ความซับซ้อนทางวิศวกรรมนี้ส่งผลให้รายจ่ายฝ่ายทุนเริ่มต้นสูงขึ้นโดยธรรมชาติ

ค่าใช้จ่ายในการขนส่งและค่าเสื้อผ้ายังเป็นปัจจัยสำคัญใน CapEx เริ่มต้นอีกด้วย เครื่องอัดข้อเหวี่ยงคู่ด้านตรงมักต้องใช้รถพ่วงแบบ low-boy แบบพิเศษสำหรับการขนส่งและโครงสำหรับยกของหนักสำหรับการติดตั้ง เครื่องอัดข้อเหวี่ยงเดี่ยว โดยเฉพาะรุ่น C-frame มักจะสามารถเคลื่อนย้ายได้ด้วยรถยกมาตรฐานและจัดส่งบนแท่นพื้นเรียบมาตรฐาน ซึ่งช่วยลดต้นทุนในการติดตั้งได้อย่างมาก

เครื่องกดข้อเหวี่ยงเดี่ยวมีอุปสรรคในการเข้าน้อยกว่า การออกแบบที่คล่องตัวต้องใช้เหล็กน้อยลงและกระบวนการผลิตที่เรียบง่ายกว่า สำหรับโรงงานที่เน้นไปที่การผลิตชิ้นส่วนขนาดเล็กในปริมาณมาก CapEx เริ่มต้นที่ต่ำกว่าช่วยให้ ROI เร็วขึ้น และความสามารถในการปรับใช้เครื่องจักรหลายเครื่องทั่วทั้งพื้นที่เพื่อความซ้ำซ้อน อย่างไรก็ตาม เครื่องอัดแบบข้อเหวี่ยงคู่มักจะอ่อนค่าลงช้าลง เนื่องจากมีโครงสร้างที่ทนทานและมีความสามารถรอบด้านในการจัดการงานที่ซับซ้อนและมีกำไรสูง

อายุการใช้งานเครื่องมือและความซับซ้อนในการบำรุงรักษา

มีความสัมพันธ์โดยตรงที่วัดได้ระหว่างความขนานของสไลด์กับการสึกหรอของดาย เครื่องมือมักจะเป็นทรัพย์สินที่แพงที่สุดในโรงงานปั๊มขึ้นรูป เมื่อสไลด์ทิปเนื่องจากการโหลดที่ไม่อยู่ตรงกลาง หมัดจะเข้าสู่ช่องแม่พิมพ์ที่มุมหนึ่ง สิ่งนี้ทำให้เกิดการสึกหรอที่ไม่สม่ำเสมอ การครูด และสุดท้ายก็เกิดอุบัติเหตุร้ายแรง การเปลี่ยนพันช์คาร์ไบด์ที่แตกหักอาจทำให้มีต้นทุนหลายพันดอลลาร์และต้องหยุดการผลิตเป็นเวลาหลายวัน

ต้นทุนเริ่มต้นที่สูงขึ้นของเครื่องปั๊มข้อเหวี่ยงคู่มักถูกชดเชยด้วยการบำรุงรักษาเครื่องมือที่ลดลงอย่างมาก ด้วยการรักษาความขนานที่เข้มงวด เครื่องกดจะปกป้องแม่พิมพ์ คุณจะได้สัมผัสกับการทำงานที่ยาวนานขึ้นระหว่างการลับคม ชิ้นส่วนที่ถูกปฏิเสธน้อยลงเนื่องจากครีบ และความเสี่ยงที่ลดลงอย่างมากในการทำให้ส่วนประกอบราคาแพงแตกหัก โครงกดจะดูดซับการลงโทษ ดังนั้นจึงไม่จำเป็นต้องใช้เครื่องมือ

ความเป็นจริงในการบำรุงรักษาแตกต่างกันอย่างมากระหว่างการออกแบบทั้งสอง เครื่องกดข้อเหวี่ยงเดี่ยวนั้นง่ายกว่าและราคาถูกกว่าในการบริการ การเข้าถึงการเชื่อมต่อพิตแมนเดี่ยวและเพลาประหลาดนั้นตรงไปตรงมา เครื่องอัดข้อเหวี่ยงคู่ต้องใช้ช่างเทคนิคที่มีทักษะสูงเพื่อให้แน่ใจว่าเพลาข้อเหวี่ยงคู่ประสานกันได้อย่างแม่นยำ หากไทม์มิ่งดับลงแม้เพียงเล็กน้อย การกดจะเกาะกัน ทำให้เกิดความเสียหายร้ายแรงต่อระบบขับเคลื่อน การซ่อมแซมต้องใช้แรงงานมากขึ้นและต้องใช้อุปกรณ์ยกแบบพิเศษเนื่องจากน้ำหนักของส่วนประกอบ

รอยเท้าสิ่งอำนวยความสะดวกและข้อกำหนดของมูลนิธิ

ขนาดและน้ำหนักทางกายภาพจะต้องนำมาพิจารณาในการวางแผนสิ่งอำนวยความสะดวกของคุณ เครื่องตีแบบข้อเหวี่ยงแบบคู่จะมีความกว้างและสูงกว่าเครื่องตีแบบข้อเหวี่ยงเดี่ยวที่มีน้ำหนักเท่ากันโดยธรรมชาติ ซึ่งต้องมีการพิจารณาอย่างรอบคอบเกี่ยวกับความสูงของเพดาน ระยะห่างของเครนเหนือศีรษะ และความกว้างของทางเดินสำหรับการขนย้ายวัสดุและการเปลี่ยนแม่พิมพ์ คุณต้องตรวจสอบให้แน่ใจว่าสถานที่ของคุณสามารถจัดเก็บอุปกรณ์ได้ทางกายภาพก่อนที่จะลงนามในใบสั่งซื้อ

ต้นทุนการติดตั้งแอบแฝงอาจมีนัยสำคัญ เครื่องอัดข้อเหวี่ยงเดี่ยว โดยเฉพาะรุ่น C-frame ที่เล็กกว่า มักจะสามารถยึดเข้ากับพื้นโรงงานเสริมมาตรฐานได้โดยตรง มวลที่ต่ำกว่าและแรงรวมศูนย์ทำให้เกิดการสั่นสะเทือนที่สามารถจัดการได้ ซึ่งคอนกรีตมาตรฐานสามารถดูดซับได้โดยไม่แตกร้าว

เครื่องอัดแบบข้อเหวี่ยงคู่ที่มีน้ำหนักมากมักต้องการงานฐานรากแบบพิเศษ โหลดแบบไดนามิกที่เกิดจากการปั๊มส่วนที่กว้างบนเตียงขนาดใหญ่สามารถทำลายพื้นคอนกรีตมาตรฐานได้ การติดตั้งอาจต้องมีการขุดพื้น การเทหลุมคอนกรีตเสริมเหล็กที่แยกเดี่ยวได้ลึกหลายฟุต และติดตั้งแผ่นแยกการสั่นสะเทือนที่ได้รับการออกแบบทางวิศวกรรมเพื่อปกป้องอุปกรณ์โดยรอบและโครงสร้างอาคารจากคลื่นกระแทกจากแผ่นดินไหว

ข้อผิดพลาดทั่วไปในการเลือกสื่อและวิธีหลีกเลี่ยง

ความเสี่ยง: การระบุมากเกินไปด้วยการกดแบบ Double Crank

ความเสี่ยงในการใช้งานทั่วไปกำลังตกอยู่ในกับดักของอุปกรณ์ที่มีการระบุมากเกินไป การจัดซื้อเครื่องกดแบบข้อเหวี่ยงคู่สำหรับปริมาณการผลิตขนาดเล็กที่เน้นตรงกลางหรือปริมาณการผลิตปานกลาง ส่งผลให้สูญเสียเงินทุน คุณจะต้องจ่ายค่าความกว้างและความมั่นคงซึ่งเครื่องมือของคุณไม่จำเป็นต้องใช้

นอกจากนี้ การใช้แม่พิมพ์ขนาดเล็กตรงกลางเครื่องกดข้อเหวี่ยงคู่ขนาดใหญ่อาจทำให้สไลด์ก้มลงตรงกลางเมื่อเวลาผ่านไป เอฟเฟกต์การโค้งงอนี้ทำให้การเจาะที่อยู่ตรงกลางของแม่พิมพ์เจาะลึกกว่าที่ตั้งใจไว้ ทำลายความทนทานของชิ้นส่วน นอกจากนี้คุณยังต้องรับภาระค่าใช้จ่ายในการบำรุงรักษาที่ไม่จำเป็น ต้นทุนพลังงานที่สูงขึ้น และเสียสละพื้นที่อันมีค่าโดยไม่ได้รับความได้เปรียบในการดำเนินงานใดๆ

ความเสี่ยง: ระบุน้อยเกินไปด้วยการกดข้อเหวี่ยงเดี่ยว

อันตรายจากการระบุต่ำกว่าความเป็นจริงนั้นรุนแรงกว่ามาก ความพยายามที่จะรันดายแบบโปรเกรสซีฟในวงกว้างด้วยการกดข้อเหวี่ยงเพียงครั้งเดียวถือเป็นสูตรสำเร็จสำหรับความล้มเหลวครั้งใหญ่ การรับน้ำหนักที่อยู่นอกศูนย์กลางอย่างมากจะบังคับให้ตัวสไลด์พลิกคว่ำในทุก ๆ จังหวะ เป็นการต่อสู้กับกิบส์และเฟรม

การให้ทิปนี้ทำให้เกิดความเครียดอย่างมากกับกิบส์ เฟรม และการเชื่อมต่อพิตแมน เมื่อเวลาผ่านไป การปฏิบัตินี้นำไปสู่แขนพิตแมนหัก มงกุฎกดร้าว และเครื่องมือที่แตกหัก ผลของการหยุดทำงาน การสูญเสียการผลิต และค่าซ่อมแซมจำนวนมากจะเกินกว่าเงินที่ประหยัดได้จากการซื้อเครื่องพิมพ์ขนาดเล็กในตอนแรกอย่างมาก

การบรรเทาผลกระทบ: การดำเนินการตรวจสอบแม่พิมพ์และน้ำหนักอย่างเข้มงวด

เพื่อลดความเสี่ยงเหล่านี้ คุณต้องดำเนินการตรวจสอบสินค้าคงคลังเครื่องมือในปัจจุบันและอนาคตอย่างเข้มงวดก่อนที่จะสรุปข้อมูลจำเพาะของเครื่องจักร บันทึกขนาดจากซ้ายไปขวาและจากหน้าไปหลังของแม่พิมพ์ทุกอันที่คุณตั้งใจจะวิ่ง สังเกตน้ำหนักที่ต้องการ ความหนาของวัสดุ และการดำเนินการเฉพาะที่เกิดขึ้นภายในสถานีแม่พิมพ์

แนะนำให้ทีมวิศวกรของคุณจัดทำแผนที่การคำนวณจุดศูนย์โหลดสำหรับชิ้นส่วนที่มีความต้องการมากที่สุดของคุณ ระบุได้อย่างแน่ชัดว่าการขึ้นรูปที่หนักที่สุดเกิดขึ้นที่ใดภายในโครงร่างแม่พิมพ์ หากจุดศูนย์กลางการรับน้ำหนักอยู่นอกช่วงตรงกลาง 60% ของขนาดจากซ้ายไปขวาของแม่พิมพ์ คุณกำลังเผชิญกับภาระที่อยู่นอกศูนย์กลางอย่างรุนแรงซึ่งจำเป็นต้องใช้สถาปัตยกรรมข้อเหวี่ยงคู่

คำนึงถึงข้อกำหนดในการจัดการวัสดุแบบอัตโนมัติของคุณ เครื่องป้อนคอยล์แบบกว้าง เครื่องหนีบผมสำหรับงานหนัก และระบบขนถ่ายที่ซับซ้อน มักต้องใช้หน้าต่างและพื้นที่เตียงที่กว้างขึ้นจากการกดด้านข้างแบบข้อเหวี่ยงคู่ ตรวจสอบให้แน่ใจว่าแท่นพิมพ์ที่คุณเลือกสามารถบูรณาการเข้ากับอุปกรณ์ระบบอัตโนมัติที่มีอยู่ของคุณได้

แท่นพิมพ์ใดที่เหมาะกับสายการผลิตของคุณ?

กรณีการใช้งานที่เหมาะสำหรับเครื่องอัดแบบข้อเหวี่ยงเดี่ยว

เครื่องอัดแบบข้อเหวี่ยงเดี่ยวมีความเป็นเลิศในสภาพแวดล้อมการผลิตเฉพาะที่ความเร็วและแรงจากศูนย์กลางเป็นสิ่งสำคัญที่สุด สิ่งเหล่านี้เป็นกำลังสำคัญสำหรับการปฏิบัติงานที่ไม่ต้องใช้ความกว้างของฐานเตียงขนาดใหญ่หรือเครื่องมือแบบก้าวหน้าที่ซับซ้อน

• การปัดเศษชิ้นส่วนขนาดเล็กถึงขนาดกลางด้วยความเร็วสูงจากสต็อกคอยล์แคบ

• การเจาะและเจาะโดยใช้แม่พิมพ์แบบสถานีเดียว

• การสร้างและการขึ้นรูปชิ้นส่วนขนาดเล็กที่ต้องการน้ำหนักที่มีความเข้มข้นสูงในพื้นที่ขนาดเล็ก

• การทำงานขั้นที่สองที่ผู้ปฏิบัติงานป้อนชิ้นส่วนเข้าที่กึ่งกลางเตียงด้วยตนเอง

• งานการผลิตระยะสั้นที่ต้องเปลี่ยนแม่พิมพ์บ่อยครั้งและใช้เวลาในการตั้งค่าที่รวดเร็ว

เครื่องจักรเหล่านี้ได้รับการกำหนดเป้าหมายอย่างสมบูรณ์แบบสำหรับร้านขายงานที่ต้องจัดการงานระดับเบาถึงปานกลาง เหมาะอย่างยิ่งกับโรงงานที่มีปริมาณการผลิตปานกลาง มีการเปลี่ยนแม่พิมพ์บ่อยครั้ง และพื้นที่จำกัด ความเรียบง่ายช่วยให้ผู้ปฏิบัติงานสามารถจัดเตรียมและรื้องานได้อย่างรวดเร็ว ช่วยเพิ่มเวลาสปินเดิลให้สูงสุดสำหรับการผลิตในระยะสั้น

กรณีการใช้งานที่เหมาะสำหรับเครื่องอัดแบบข้อเหวี่ยงคู่

เครื่องอัดข้อเหวี่ยงแบบคู่ได้รับการออกแบบทางวิศวกรรมสำหรับงานหนักและการขึ้นรูปที่ซับซ้อนซึ่งครอบคลุมพื้นที่ทางกายภาพที่กว้าง โดยให้ความเสถียรที่จำเป็นสำหรับกระบวนการผลิตสมัยใหม่หลายขั้นตอนที่ต้องการความแม่นยำสูง

• การใช้แม่พิมพ์โปรเกรสซีฟขนาดใหญ่แบบหลายสถานีซึ่งทำการปั๊ม เจาะ และขึ้นรูปในรอบเดียว

• การดำเนินการกัดลึกต้องใช้แรงกดที่สม่ำเสมอและขนานกันตลอดช่วงชักยาว

• ชิ้นส่วนที่ไม่สมมาตรขึ้นรูปโดยมีภาระหนักอยู่ที่ด้านหนึ่งของเครื่องมือ

• การผลิตยานยนต์ งานหนัก แผงอุปกรณ์ และส่วนประกอบด้านการบินและอวกาศ

• การทำงานของดายถ่ายโอนอัตโนมัติต้องมีระยะห่างตั้งตรงกว้างสำหรับกลไกการถ่ายโอนชิ้นส่วน

เครื่องพิมพ์เหล่านี้อยู่ในโรงงานผลิตที่มีปริมาณมากและต่อเนื่อง ได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่ต้องการเวลาทำงานสูงสุด การจัดการชิ้นงานขนาดใหญ่ และการรักษาพิกัดความเผื่อที่เข้มงวดบนส่วนประกอบที่กว้างและซับซ้อน เมื่อการปกป้องเครื่องมือและความแม่นยำของชิ้นส่วนในช่วงกว้างไม่สามารถต่อรองได้ ข้อเหวี่ยงคู่คือตัวเลือกเดียวที่ใช้งานได้

เมื่อตัดสินใจขั้นสุดท้ายเกี่ยวกับ แท่นพิมพ์แบบข้อเหวี่ยงเดี่ยวและแบบข้อเหวี่ยงคู่ ให้ตั้งค่าเริ่มต้นเป็นขนาดทางกายภาพของแม่พิมพ์ที่ใหญ่ที่สุดและซับซ้อนที่สุดเสมอ น้ำหนักเป็นเพียงส่วนหนึ่งของสมการ การกระจายแรงจะกำหนดความอยู่รอดของเครื่องมือและคุณภาพของชิ้นส่วน

บทสรุป

1. ตรวจสอบสินค้าคงคลังที่มีอยู่ของคุณเพื่อกำหนดขนาดสูงสุดจากซ้ายไปขวาและความรุนแรงของโหลดนอกศูนย์กลางสำหรับงานที่หนักที่สุดของคุณ

2. คำนวณน้ำหนักที่ต้องการต่อตารางนิ้วสำหรับการดำเนินการปั๊มแบบก้าวหน้าที่มีความต้องการมากที่สุดของคุณเพื่อให้แน่ใจว่ามีการกระจายแรงที่เหมาะสม

3. ปรึกษากับวิศวกรด้านโครงสร้างเพื่อแมปข้อมูลศูนย์กลางโหลดของคุณกับสถาปัตยกรรมเฟรมเครื่องจักรเฉพาะ

4. ขอข้อกำหนดทางเทคนิคและแบบเค้าโครงเพื่อตรวจสอบรอยเท้าของโรงงาน ระยะห่างเหนือศีรษะ และข้อกำหนดของฐานรากที่เป็นรูปธรรม

คำถามที่พบบ่อย

ถาม: ข้อแตกต่างหลักระหว่างข้อเหวี่ยงเดี่ยวและข้อเหวี่ยงคู่คืออะไร?

ตอบ: ข้อแตกต่างที่สำคัญคือจำนวนจุดเชื่อมต่อระหว่างเพลาข้อเหวี่ยงและตัวเลื่อน ข้อเหวี่ยงเดี่ยวมีจุดเชื่อมต่อตรงกลางหนึ่งจุด โดยมีแรงรวมศูนย์อยู่ตรงกลาง ข้อเหวี่ยงคู่มีจุดเชื่อมต่อสองจุด โดยกระจายแรงไปทั่วบริเวณเตียงจากซ้ายไปขวาที่กว้างขึ้น

ถาม: ฉันควรอัปเกรดจากข้อเหวี่ยงเดี่ยวเป็นข้อเหวี่ยงคู่เมื่อใด

ตอบ: คุณควรอัปเกรดเมื่อเปลี่ยนไปใช้แม่พิมพ์โปรเกรสซีฟที่กว้างขึ้น การจัดการชิ้นงานขนาดใหญ่ขึ้น การสึกหรอของเครื่องมือก่อนเวลาอันควรเนื่องจากการพลิกคว่ำ หรือการทำงานที่สร้างภาระนอกศูนย์กลางอย่างรุนแรงในระหว่างกระบวนการปั๊มขึ้นรูป

ถาม: เครื่องกดข้อเหวี่ยงแบบคู่ให้น้ำหนักมากกว่าเครื่องกดข้อเหวี่ยงเดี่ยวหรือไม่?

ตอบ: ไม่จำเป็น สถาปัตยกรรมทั้งสองสามารถสร้างขึ้นเพื่อให้รับน้ำหนักได้มาก ข้อแตกต่างก็คือเครื่องตีแบบข้อเหวี่ยงคู่จะกระจายน้ำหนักตามพิกัดบนพื้นที่ซ้ายไปขวาที่กว้างกว่า ในขณะที่ข้อเหวี่ยงตัวเดียวจะเน้นไปที่ศูนย์กลาง

ถาม: โครงสร้างข้อเหวี่ยงส่งผลต่อความขนานของสไลด์อย่างไร

ตอบ: ระบบกันสะเทือนแบบสองจุดของข้อเหวี่ยงคู่จะต้านทานแรงพลิกคว่ำที่เกิดขึ้นเมื่อตีออกจากจุดศูนย์กลาง สิ่งนี้จะรักษาความขนานกันที่เข้มงวดระหว่างสไลด์กับเตียง ไม่เหมือนการเชื่อมต่อแบบศูนย์กลางเดียวซึ่งมีแนวโน้มที่จะเอียงได้ภายใต้น้ำหนักที่ไม่สม่ำเสมอ

ถาม: ฉันสามารถออกแบบข้อเหวี่ยงคู่ในแท่นพิมพ์ C-Frame ได้หรือไม่

ตอบ: ใช่ มีแท่นกดข้อเหวี่ยงคู่ C-Frame อยู่ มีเตียงที่กว้างขึ้นและรางสไลด์ที่ได้รับการปรับปรุงเพื่อรองรับชิ้นส่วนขนาดใหญ่ ในขณะที่ยังคงรักษาการเข้าถึงด้านหน้าและด้านข้างแบบเปิดตามแบบฉบับของสถาปัตยกรรม C-frame แบบดั้งเดิม

ถาม: เครื่องอัดแบบข้อเหวี่ยงคู่มีราคาแพงกว่าในการบำรุงรักษาหรือไม่

ก. ใช่. มีชิ้นส่วนที่เคลื่อนไหวได้มากกว่า จำเป็นต้องมีการซิงโครไนซ์ระหว่างพิทแมนคู่หรือเพลาข้อเหวี่ยงคู่อย่างแม่นยำ และโดยทั่วไปเกี่ยวข้องกับส่วนประกอบที่หนักกว่า สิ่งนี้จะเพิ่มทั้งเวลาการบริการตามปกติและความยุ่งยากในการซ่อมแซมที่สำคัญ
