ความแข็งแกร่งของเฟรมกดกำลังส่งผลต่อความแม่นยำในการปั๊มอย่างไร

ผู้ซื้อหลายรายให้ความสำคัญกับกำลังการผลิตเป็นตันเมื่อต้องจัดหาอุปกรณ์ปั๊มขึ้นรูปใหม่ พวกเขาละเลยการเสียรูปของโครงสร้างภายใต้ภาระ การควบคุมดูแลนี้ทำให้เกิดอัตราการปฏิเสธชิ้นส่วนโดยไม่ทราบสาเหตุโดยตรง และทำให้ค่าบำรุงรักษาเครื่องมือพุ่งสูงขึ้น ในระหว่างรอบการปั๊ม การโก่งตัวระดับไมโครจะเกิดขึ้นทั่วทั้งโครงสร้างการปั๊ม การเคลื่อนที่ด้วยกล้องจุลทรรศน์เหล่านี้ทำให้เกิดการวางแนวที่ผิดแนวแบบ punch-to-die ณ จุดที่กระแทก ผลลัพธ์ที่เกิดขึ้นทันที ได้แก่ ความแม่นยำของขนาดต่ำ การเกิดเสี้ยนมากเกินไป และคุณภาพพื้นผิวลดลงอย่างมาก

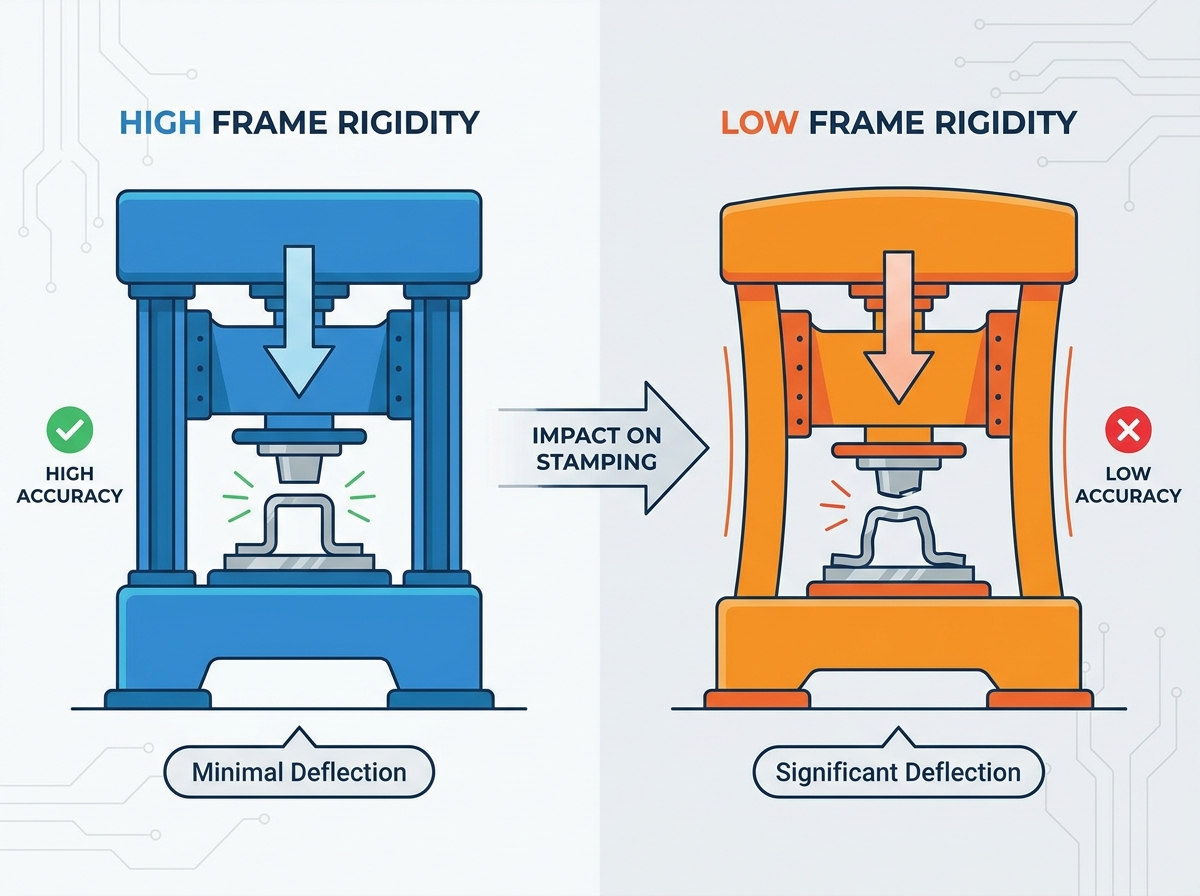

การประเมิน ความแข็งแกร่งของเฟรมแท่นอัด กำลังทำหน้าที่เป็นรากฐานที่แน่นอนสำหรับการระบุเครื่องจักรการปั๊มใดๆ น้ำหนักเพียงแต่กำหนดกำลังดิบที่มีอยู่ ความแข็งแกร่งของเฟรมเป็นตัวกำหนดความแม่นยำที่คุณใช้แรงนั้นกับแผ่นโลหะ เราจะแจกแจงกลไกของการโก่งตัวของโครงสร้าง ประเมินสถาปัตยกรรมเฟรมต่างๆ และจัดแนวการออกแบบแท่นพิมพ์ให้สอดคล้องกับค่าเผื่อการผลิตเฉพาะเพื่อลดการสึกหรอของแม่พิมพ์

ประเด็นสำคัญ

• ความแข็งแกร่งเหนือน้ำหนัก: น้ำหนักจะกำหนดแรงที่มีอยู่ แต่ความแข็งแกร่งของเฟรมจะกำหนดความแม่นยำของแรงที่ใช้ การโก่งตัวมากเกินไปจะกระทบต่อแม้แต่แม่พิมพ์ที่ตัดเฉือนอย่างแม่นยำที่สุด

• เรขาคณิตของเฟรมกำหนดโปรไฟล์การโก่งตัว: การกดแบบ C-frame (gap-frame) มักประสบปัญหาการโก่งตัวเชิงมุมเนื่องจากความลึกของลำคอ ในขณะที่การกดแบบด้านตรง (H-frame) ให้การกระจายน้ำหนักที่สมมาตรสำหรับการใช้งานที่มีความแม่นยำสูง

• ผลกระทบโดยตรงต่อ ROI ของเครื่องมือ: ความแข็งแกร่งของเฟรมที่ไม่ดีจะเร่งการสึกหรอของแม่พิมพ์ เพิ่มระยะเวลาการบำรุงรักษา และเพิ่มผลการทำลายล้างของการสแน็ปทรู (น้ำหนักย้อนกลับ)

• ข้อกำหนดเฉพาะด้านการใช้งาน: วัสดุแรงดึงสูง การปั๊มแผ่นหนา การทำงานที่ความเร็วสูง และแม่พิมพ์แบบโปรเกรสซีฟที่ซับซ้อน จำเป็นต้องมีเส้นฐานที่มีความแข็งแกร่งสูงกว่าการปั๊มปิดมาตรฐานอย่างมาก

ความแข็งแกร่งและการโก่งตัวของเฟรมกดกำลังทำงานอย่างไร

การกำหนดความแข็งแกร่งในสภาพแวดล้อมการประทับตรา

ความแข็งแรงในการกดและความแข็งแกร่งในการกดแสดงถึงคุณสมบัติทางกลที่แตกต่างกันโดยสิ้นเชิงสองประการบนพื้นโรงงาน ความแรงของการกดจะช่วยป้องกันความล้มเหลวร้ายแรง ช่วยให้มั่นใจได้ว่าเครื่องจักรจะไม่ร้าว แตกหัก หรือแตกหักภายใต้น้ำหนักสูงสุด ความแข็งแกร่งของการกดต้านทานการเสียรูปแบบยืดหยุ่น โดยจะกำหนดจำนวนเหล็กหล่อหรือโครงเหล็กเชื่อมที่ยืดหรือโค้งงอในระหว่างรอบการปั๊มจริง แรงกระแทกทำให้โครงโลหะทั้งหมดงอ คุณไม่สามารถหยุดฟิสิกส์ได้ เป้าหมายทางวิศวกรรมคือการควบคุมและลดการงอนี้ให้เหลือระดับไมโครมิเตอร์ที่ยอมรับได้

ความเค้นบนเฟรมจะต้องคงอยู่ต่ำโดยเจตนาเพื่อให้ได้ความแข็งแกร่งสูงสุดที่เป็นไปได้ วิศวกรออกแบบเฟรมแท่นพิมพ์ที่มีหน้าตัดขนาดใหญ่และได้รับการออกแบบทางวิศวกรรมมากเกินไป วัสดุพิเศษนี้ไม่เพียงป้องกันการแตกหักเท่านั้น มันทำให้การเสียรูปของยางยืดถูกจำกัดอย่างแน่นหนา ความแข็งแกร่งสูงป้องกันความเสียหายต่อตัวโครงกด นอกจากนี้ยังปกป้องกลไกแรงที่ใช้ รวมถึงเพลาข้อเหวี่ยง แขนพิตแมน และจุดเชื่อมต่อ จากการดูดซับพลังงานจลน์ที่ทำลายล้าง เมื่อเฟรมงอมากเกินไป ส่วนประกอบของไดรฟ์ภายในจะเกาะกัน บีบฟิล์มป้องกันน้ำมันในตลับลูกปืนออก และทำให้บรอนซ์สึกหรออย่างรวดเร็ว

ทำความเข้าใจกับการโก่งตัวเชิงมุมเทียบกับการโก่งตัวแบบขนาน

การโก่งตัวจะเกิดขึ้นในสองโหมดหลักระหว่างจังหวะการกด การโก่งตัวขนานคือการยืดแนวตั้งของเฟรม สไลด์และเตียงยังคงขนานกันอย่างสมบูรณ์ระหว่างการยืดเหยียดนี้ กรอบทั้งหมดจะยืดออกอย่างสม่ำเสมอภายใต้ภาระการปั๊ม การยืดแนวตั้งนี้ส่งผลต่อตำแหน่งจุดศูนย์กลางจุดตายล่าง (BDC) อย่างไรก็ตาม เครื่องมือดังกล่าวจะไม่เอียงเครื่องมือออกจากสี่เหลี่ยมจัตุรัส ผู้ปฏิบัติงานสามารถชดเชยการโก่งตัวแบบขนานได้โดยการปรับความสูงของการปิด

การโก่งตัวเชิงมุมคือการหันเหหรือเอียง สไลด์และเตียงสูญเสียความขนานกัน สิ่งนี้เกิดขึ้นเมื่อเฟรมโค้งงออย่างไม่สม่ำเสมอจากด้านหน้าไปด้านหลังหรือจากด้านหนึ่งไปอีกด้านหนึ่ง การโก่งตัวเชิงมุมถือเป็นศัตรูหลักของความแม่นยำของมิติ มันทำลายการจัดตำแหน่งดายทันที เครื่องกระทุ้งที่เอียงจะบังคับหมัดเข้าไปในเมทริกซ์แม่พิมพ์ในมุมที่รุนแรง ซึ่งช่วยลดระยะห่างในการตัดสม่ำเสมอที่จำเป็นสำหรับการแตกหักของโลหะที่สะอาด ส่งผลให้หมัดโกนผนังแม่พิมพ์และสร้างแรงด้านข้างที่รุนแรง

บทบาทของการจัดเตียงและหมอนข้าง

การจัดเรียงเตียงและหมอนข้างที่มีความแข็งแกร่งสูงช่วยป้องกันการโก่งตัวเฉพาะจุดใต้เครื่องมือโดยตรง เตียงต้องรองรับแผ่นรองหมอนข้างโดยไม่โค้งงอเมื่อรับน้ำหนักมาก เตียงโค้งงอทำให้รองเท้าตายบิดเบี้ยว ความบิดเบี้ยวนี้แปลตรงไปยังส่วนที่ประทับ ทำให้เกิดช่องว่างที่บิดเบี้ยว ความลึกของเหรียญที่ไม่สอดคล้องกัน และการสปริงกลับที่แตกต่างกันทั่วทั้งแผ่นโลหะ

เตียงที่มียางซี่โครงขนาดใหญ่ขนาดใหญ่ช่วยรักษาระนาบอ้างอิงที่เรียบ ระนาบนี้ยังคงมีเสถียรภาพตลอดทั้งรอบการตอก การปัดเศษ และการเจาะ ความหนาของหมอนข้างที่เหมาะสมจะกระจายแรงปั๊มที่มีความเข้มข้นบนพื้นที่ผิวที่กว้างขึ้น โดยจะถ่ายเทน้ำหนักเหล่านี้ไปยังโครงแท่นพิมพ์อย่างสม่ำเสมอ เพื่อป้องกันไม่ให้ศูนย์กลางของแม่พิมพ์จมระหว่างการขึ้นรูปหนัก เมื่อประเมินการกด ให้ตรวจสอบข้อกำหนดการโก่งตัวของเตียง เกณฑ์มาตรฐานคือ 0.0015 นิ้วของการโก่งตัวต่อความยาวเตียง 1 ฟุตภายใต้น้ำหนักบรรทุกเต็มที่

ความแข็งแกร่งของเฟรมส่งผลต่อความแม่นยำในการตอกอย่างไร

ความสม่ำเสมอของมิติและการควบคุมความคลาดเคลื่อน

ความสม่ำเสมอของมิติขึ้นอยู่กับการควบคุมพิกัดความเผื่อที่ด้านล่างของระยะชักทั้งหมด การยืดของเฟรมส่งผลโดยตรงต่อความสามารถในการทำซ้ำจากจุดตายด้านล่าง ตัวกระทุ้งจะต้องไปถึงตำแหน่งเดิมทุก ๆ จังหวะเพื่อรักษาคุณภาพของชิ้นส่วน การยืดแบบยืดหยุ่นจะเปลี่ยนตำแหน่งขั้วต่อนี้แบบไดนามิกตามความต้านทานของวัสดุ หากเฟรมยืดออก 0.1 มม. ภายใต้การรับน้ำหนัก หมัดจะหยุดห่างจากความลึกเป้าหมาย 0.1 มม.

ความแข็งแกร่งทำให้มั่นใจได้ถึงการวางตำแหน่ง BDC ที่สม่ำเสมอ ความสม่ำเสมอนี้มีความสำคัญอย่างยิ่งต่อการสร้างพิกัดความเผื่อและการขึ้นรูป การสร้างเหรียญต้องใช้หมัดเพื่อบีบวัสดุให้เป็นรูปร่างเฉพาะและควบคุมอย่างแน่นหนา การแปรผันของการเคลื่อนที่ของ ram จะเปลี่ยนความหนาของชิ้นส่วนสุดท้าย โครงที่แข็งแรงรับประกันว่าแรงที่กระทำจะแปลงเป็นการเสียรูปของวัสดุ ไม่ใช่การเสียรูปของเครื่องจักร สิ่งอำนวยความสะดวกที่ประทับตราชิ้นส่วนอิเล็กทรอนิกส์หรือการบินและอวกาศที่มีความแม่นยำสูงมักใช้หม้อแปลงดิฟเฟอเรนเชียลตัวแปรเชิงเส้น (LVDT) เพื่อตรวจสอบความสามารถในการทำซ้ำ BDC นี้แบบเรียลไทม์

คุณภาพของขอบ ครีบ และการตกแต่งพื้นผิว

การเอียงของเฟรมจะเปลี่ยนระยะห่างในการตัดแบบไดนามิกระหว่างจังหวะ การวางแนวที่ไม่ถูกต้องของ Punch-to-die เกิดขึ้นในช่วงมิลลิวินาทีที่การเจาะสัมผัสกับวัสดุ ระยะห่างในการตัดมาตรฐานอาจอยู่ที่ 10 เปอร์เซ็นต์ของความหนาของวัสดุ การโก่งเชิงมุมจะเลื่อนหมัดไปทางด้านข้าง ระยะห่างลดลงเหลือสองเปอร์เซ็นต์ในด้านหนึ่งและเพิ่มเป็นสิบแปดเปอร์เซ็นต์ในด้านตรงข้าม

การวางแนวที่ไม่ตรงทำให้เกิดการกระจายของเสี้ยนที่ไม่สม่ำเสมอ การฉีกขาดเกิดขึ้นที่ขอบวัสดุโดยมีระยะห่างมากเกินไป ด้านที่แน่นหนาจะเกิดการเฉือนและการครูดขั้นที่สอง คุณภาพของคมตัดจะลดลงอย่างรวดเร็ว ส่งผลให้ผู้ปฏิบัติงานต้องเพิ่มการลบเสี้ยนรอง โครงที่แข็งแรงช่วยรักษาระยะห่างที่สม่ำเสมอทั่วทั้งขอบเขตการเจาะ

หากต้องการแก้ไขปัญหาคุณภาพของขอบที่เกี่ยวข้องกับความแข็งแกร่ง ให้ทำตามขั้นตอนเหล่านี้:

1. ตรวจสอบช่องว่างที่มีการประทับตราว่ามีเสี้ยนสูงไม่เท่ากันตามขอบด้านตรงข้ามโดยใช้ไมโครมิเตอร์

2. วัดระยะห่างของแม่พิมพ์โดยใช้ฟีลเลอร์เกจโดยที่ตัวกระทุ้งวางอยู่ จากนั้นเปรียบเทียบกับรูปแบบการสึกหรอของหมัด

3. ตรวจสอบช่องว่าง gib บนสไลด์กดเพื่อให้แน่ใจว่า ram จะไม่ขยับไปด้านข้างก่อนจะกระแทก

4. ติดตั้งตัวระบุแป้นหมุนระหว่างเตียงกับตัวเลื่อนเพื่อวัดการโก่งตัวเชิงมุมระหว่างจังหวะทดสอบสโลว์โมชั่นภายใต้ภาระ

5. ตรวจสอบเครื่องตรวจสอบน้ำหนักเพื่อให้แน่ใจว่าสถานีไม่เกินความจุเฉพาะของเตียงกด

การจัดการ Snap-Through (น้ำหนักย้อนกลับ) และการสั่นสะเทือน

วัสดุแตกหักอย่างรุนแรงในระหว่างรอบการตัด เครื่องอัดจะสร้างน้ำหนักมหาศาลเพื่อดันหมัดผ่านโลหะที่มีความแข็งแรงสูง เมื่อวัสดุเกิดแรงเฉือนในที่สุด ความต้านทานจะลดลงเหลือศูนย์ทันที โครงกดที่ยืดออกจะกลับคืนสู่สถานะพักอย่างรุนแรง สิ่งนี้ทำให้เกิดแรงกระแทกอย่างรุนแรงแบบ snap-through หรือที่เรียกกันทั่วไปว่าน้ำหนักแบบย้อนกลับ

เฟรมที่มีความแข็งแกร่งสูงดูดซับแรงสั่นสะเทือนจากการปั๊มได้อย่างมีประสิทธิภาพ ส่วนประกอบเหล็กหล่อขนาดใหญ่ เช่น มีฮาไนต์ มีเกล็ดกราไฟต์ที่ดูดซับพลังงานจลน์ตามธรรมชาติ การเชื่อมด้วยเหล็กที่มีซี่โครงหนักก็ช่วยกระจายแรงนี้เช่นกัน ซึ่งจะช่วยลดความเสียหายรองต่อพื้นผิวชิ้นส่วน ช่วยป้องกันไม่ให้หมัดกระดอนกลับเข้าไปในวัสดุและทิ้งร่องรอยไว้เป็นพยาน ความแข็งแกร่งที่เหนือกว่ายังช่วยปกป้องส่วนประกอบการอัดจากคลื่นกระแทกแบบทำลายล้าง ซึ่งจะทำให้ตัวยึด รอยเชื่อมร้าว และส่วนแม่พิมพ์คาร์ไบด์แตกละเอียด

ไดนามิกของการประทับด้วยความเร็วสูงและการสั่นแบบฮาร์มอนิก

การตอกด้วยความเร็วสูงดำเนินการที่หลายร้อยจังหวะต่อนาที ความเร็วที่รวดเร็วนี้ขยายผลกระทบของความแข็งแกร่งที่ไม่ดีแบบทวีคูณ เฟรมไม่มีเวลาที่จะตัดสินระหว่างจังหวะ การโหลดแบบไดนามิกอย่างรวดเร็วจะสร้างการสั่นสะเทือนฮาร์มอนิก การสั่นสะเทือนเหล่านี้จะสะสมอย่างรวดเร็วหากเฟรมขาดความแข็งเพียงพอ

ความแข็งของโครงสร้างที่ยอดเยี่ยมช่วยป้องกันการสั่นสะเทือนฮาร์มอนิกไม่ให้จับ จะหยุดเครื่องไม่ให้สั่นไม่อยู่ในแนวเดียวกัน การกดด้วยความเร็วสูงจำเป็นต้องมีการออกแบบเฟรมแบบพิเศษเพื่อรองรับแรงไดนามิกเหล่านี้ หากไม่มีความแข็งแกร่งสูง การสั่นสะเทือนจะทำลายความสม่ำเสมอของชิ้นส่วนและทำให้เกิดความล้าอย่างรวดเร็วในส่วนประกอบของเครื่องมือ ผู้ปฏิบัติงานจะสังเกตเห็นชิ้นส่วนหลุดออกจากพิกัดความเผื่อเมื่อเครื่องอัดร้อนขึ้น และความสั่นสะเทือนทำให้ระยะห่างในการทำงานเปลี่ยนไป

C-Frame เทียบกับ H-Frame Press: ความแข็งแกร่งและการแลกเปลี่ยน

C-Frame (Gap Frame): ความลึกของลำคอและเอฟเฟกต์ Cantilever

การออกแบบ C-frame ให้ประโยชน์ในการเข้าถึงที่แตกต่างกันบนพื้นโรงงาน ผู้ปฏิบัติงานเพลิดเพลินกับการเข้าถึงพื้นที่เครื่องมือได้สามด้าน ทำให้การเปลี่ยนแม่พิมพ์รวดเร็วและมีประสิทธิภาพ ช่วยให้สามารถรวมอุปกรณ์ป้อนอัตโนมัติจากหลายมุมได้อย่างง่ายดาย อย่างไรก็ตามข้อบกพร่องทางโครงสร้างมีความสำคัญ ด้านหน้าแบบเปิดสร้างเอฟเฟกต์คานยื่นขนาดใหญ่

ความลึกของลำคอมีความสัมพันธ์โดยตรงกับเอฟเฟกต์คานยื่นนี้ ความลึกของลำคอที่ใหญ่ขึ้นจะเพิ่มการเสียรูปของเฟรมเชิงมุมแบบทวีคูณ ครึ่งบนของ "C" โค้งขึ้นและถอยหลังภายใต้ภาระหนัก แรมเอียงออกจากผู้ปฏิบัติงาน การโก่งตัวเชิงมุมนี้จะเพิ่มการสั่นสะเทือนของการปั๊ม และทำให้หมัดเข้าไปในแม่พิมพ์ในมุมหนึ่ง ทำให้เฟรมตัว C ไม่เหมาะสมสำหรับงานโปรเกรสซีฟดายที่มีความแม่นยำสูงและมีความทนทานสูง สงวนไว้ดีที่สุดสำหรับการกัดเปล่าเล็กน้อยหรือการทำงานรองที่พิกัดความเผื่อสูง

สถาปัตยกรรมด้านตรง (H-Frame)

สถาปัตยกรรมด้านตรงนำเสนอโซลูชันที่แข็งแกร่งสำหรับการใช้งานที่มีความต้องการสูง การออกแบบเฟรมตัว H มีโครงสร้างสี่เสาที่สมมาตร การออกแบบวงปิดนี้ช่วยลดการเปิดด้านหน้าของเฟรมตัว C โดยสิ้นเชิง การรองรับแบบสมมาตรช่วยป้องกันไม่ให้เฟรมงอไปด้านหลัง ช่วยลดการโก่งตัวเชิงมุมภายใต้ภาระที่อยู่ตรงกลางได้อย่างมีประสิทธิภาพ

การออกแบบนี้ให้ความแข็งแกร่งที่เหนือกว่าสำหรับการใช้งานที่ความเร็วสูง การดำเนินงานที่มีน้ำหนักมากยังต้องการสถาปัตยกรรมนี้เพื่อรักษาคุณภาพของชิ้นส่วน การยืดแนวตั้งยังคงขนานกันอย่างสมบูรณ์ หมัดเข้าแม่พิมพ์ตรงทุกครั้ง เครื่องอัดเฟรม H เป็นตัวแทนของมาตรฐานอุตสาหกรรมสำหรับการปั๊มแม่พิมพ์แบบก้าวหน้า การขึ้นรูปหนัก และการผลิตที่มีความแม่นยำสูง ซึ่งการป้องกันแม่พิมพ์เป็นสิ่งสำคัญที่สุด

Tie-Rod กับโครงสร้าง Solid Frame

โครงกดใช้วิธีการสร้างแบบทึบหรือแบบก้านผูก โครงเหล็กหล่อหรือโครงเชื่อมมีความแข็งพื้นฐานสำหรับน้ำหนักที่น้อยกว่า กรอบทั้งหมดทำหน้าที่เป็นหน่วยโครงสร้างเดียว โครงสร้างก้านผูกแบบเน้นย้ำให้ความแข็งแกร่งขั้นสูงสำหรับการกดขนาดใหญ่ โครงประกอบด้วยมงกุฎ เตียง และเสาค้ำสองอันแยกจากกัน

คันชักเหล็กขนาดใหญ่ยึดส่วนประกอบทั้งสี่นี้ไว้ด้วยกัน น็อตไฮดรอลิกจะปรับความตึงก้านผูกเหล่านี้ให้อยู่ที่ 150-200% ของความสามารถในการอัด การเน้นย้ำล่วงหน้านี้จะบีบอัดเสาอย่างหนัก เฟรมจะไม่ยืดออกจนกว่าแรงปั๊มจะเกินแรงดึงก่อน วิธีนี้จะช่วยลดการยืดตัวของเฟรมในระหว่างรอบการปั๊มมาตรฐาน ทำให้ตำแหน่ง BDC มั่นคงแม้อยู่ภายใต้น้ำหนักสูงสุด

จุดตัดของเทคโนโลยีขับเคลื่อน (เซอร์โวเพรส) และความแข็งแกร่งของเฟรม

เทคโนโลยีการกดเซอร์โวสมัยใหม่โต้ตอบโดยตรงกับการออกแบบเฟรม เซอร์โวมอเตอร์ช่วยให้สามารถตั้งโปรแกรมโปรไฟล์จังหวะได้เต็มที่ ผู้ปฏิบัติงานสามารถชะลอความเร็วของ ram ที่จุดศูนย์กลางจุดตายล่างได้อย่างแน่นอน สิ่งนี้จะช่วยลดแรงกระแทกแบบ snap-through ได้อย่างมากเมื่อวัสดุแตกหัก ช่วยลดความเครียดแบบไดนามิกที่เกิดขึ้นกับเครื่องจักรและเครื่องมือ

อย่างไรก็ตาม เทคโนโลยีเซอร์โวไม่ได้ทดแทนความต้องการความแข็งของโครงสร้าง แท่นพิมพ์ยังคงอาศัยโครงพื้นฐานที่แข็งแกร่งเพื่อนำทางเครื่องมือ จังหวะที่ตั้งโปรแกรมได้ไม่สามารถแก้ไขการโก่งตัวเชิงมุมที่เกิดจากการโค้งงอของเฟรมที่อ่อนแอภายใต้น้ำหนัก เซอร์โวไดรฟ์ที่จับคู่กับ ความแข็งแกร่งของเฟรมกดกำลัง ที่เหนือกว่า มอบความแม่นยำด้านมิติขั้นสูงสุดและยืดอายุการใช้งานของดายอย่างมาก เฟรมเป็นรากฐานทางกายภาพ ในขณะที่เซอร์โวให้การควบคุมจลน์

ความแข็งแกร่งของเฟรมส่งผลต่ออายุการใช้งานของแม่พิมพ์และการบำรุงรักษาแท่นพิมพ์อย่างไร

การสึกหรอของ Die เร็วขึ้นจากการวางแนวที่ไม่ตรง

ความแข็งแกร่งที่ไม่ดีทำให้เกิดต้นทุนแอบแฝงอย่างรุนแรงในพื้นที่การผลิต การเคลื่อนที่ด้านข้างของหมัดจะโกนเมทริกซ์แม่พิมพ์ เมื่อการโก่งตัวเชิงมุมทำให้ตัวกระทุ้งเอียง หมัดจะกระทบด้านข้างของช่องดายแทนที่จะผ่านตรงกลางอย่างหมดจด หน้าสัมผัสระหว่างโลหะกับโลหะนี้ทำให้เกิดการบิ่นระดับไมโครบนคมตัดคาร์ไบด์ เครื่องมือเสื่อมสภาพอย่างรวดเร็ว

ซึ่งต้องลับคมบ่อยขึ้นในห้องเครื่องมือ การดึงแม่พิมพ์ ฉีกมันออก บดส่วนต่างๆ ปัดให้สูงขึ้น และการตั้งเวลาเครื่องมือใหม่ต้องใช้แรงงานจำนวนมหาศาล พลังชีวิตของความตายทั้งหมดลดลงอย่างมาก แม่พิมพ์ที่ออกแบบสำหรับจังหวะหนึ่งล้านครั้งอาจล้มเหลวถึงสองแสนครั้ง การเพิ่มความแข็งของเฟรมให้สูงสุดช่วยให้การเจาะอยู่ตรงกลางอย่างสมบูรณ์ โดยรักษาเครื่องมือราคาแพงและลดการหยุดทำงานโดยไม่ได้วางแผน

กดส่วนประกอบความล้า

การโก่งตัวของเฟรมมากเกินไปทำให้ตัวเครื่องเสียหาย การบิดและการดัดงอทำให้เกิดการสึกหรอที่ไม่สม่ำเสมอของส่วนประกอบทางกลภายใน กิบส์ประสบกับแรงกดดันด้านข้างอย่างรุนแรงเมื่อเฟรมบิดเบี้ยว ตัวกั้นสไลด์สึกหรอก่อนเวลาอันควรที่ด้านใดด้านหนึ่ง ตลับลูกปืนทนต่อการโหลดแบบไม่สมมาตรระหว่างจังหวะ บีบการหล่อลื่นออก และทำให้เกิดการสัมผัสระหว่างโลหะกับโลหะ

สิ่งนี้นำไปสู่ความล้มเหลวทางกลก่อนเวลาอันควร ช่องว่างเปิดขึ้น ส่งผลให้ความแม่นยำในการปั๊มลดลงอีก เวลาหยุดทำงานโดยไม่ได้วางแผนเพิ่มขึ้นเมื่อทีมบำรุงรักษาเปลี่ยนปลอกรองบรอนซ์ ข้อต่อพิทแมน และตลับลูกปืนหลักที่สึกหรอ โครงที่แข็งแรงช่วยให้ชิ้นส่วนที่เคลื่อนไหวทั้งหมดอยู่ในแนวที่สมบูรณ์แบบ สิ่งนี้จะช่วยยืดอายุการใช้งานของระบบกลไกทั้งหมด และช่วยให้การผลิตเครื่องพิมพ์ดำเนินต่อไป แทนที่จะต้องอยู่ในการบำรุงรักษา

วิธีจับคู่ความแข็งแกร่งของเฟรมกดกับการใช้งานของคุณ

ความหนาของวัสดุและเหล็กกล้ากำลังสูงขั้นสูง (AHSS)

ความหนาของวัสดุเป็นตัวกำหนดแรงตัดที่ต้องการ เหล็กกำลังสูงขั้นสูง (AHSS) ต้องใช้น้ำหนักมากในการตัดเฉือน ความต้านแรงดึงที่เกิน 1,000 MPa เป็นเรื่องปกติในการปั๊มขึ้นรูปยานยนต์สมัยใหม่ วัสดุเหล่านี้ไม่ได้ให้ผลผลิตง่าย พวกมันสร้างแรงกดดันมหาศาลก่อนที่จะแตกหักกะทันหัน

สิ่งนี้จะสร้างพลังงานทะลุผ่านอย่างรุนแรง การตอก AHSS ต้องใช้ความแข็งแกร่งของเฟรมที่สูงขึ้นอย่างไม่เป็นสัดส่วน แท่นพิมพ์มาตรฐานจะได้รับความเสียหายจากน้ำหนักย้อนกลับอย่างรุนแรง การระบุอุปกรณ์สำหรับ AHSS ต้องใช้เฟรมขนาดใหญ่ คันผูกสำหรับงานหนัก และตัวกันกระแทกแบบพิเศษ ความแข็งแกร่งพื้นฐานต้องเกินข้อกำหนดมาตรฐานในการแบลงค์เพื่อจัดการกับการปล่อยพลังงานที่รุนแรงโดยไม่ทำลายเม็ดมะยม

ความก้าวหน้าเทียบกับการใช้เครื่องมือแบบสถานีเดียว

ประเภทเครื่องมือมีอิทธิพลอย่างมากต่อการเลือกเฟรม เครื่องมือแบบสถานีเดียวมักจะจัดโหลดให้อยู่ตรงกลางใต้ตัวกระทุ้งโดยตรง แม่พิมพ์แบบโปรเกรสซีฟมีการโหลดนอกศูนย์กลางอย่างรุนแรง วัสดุจะเคลื่อนที่ผ่านหลายสถานีพร้อมกัน การเจาะ การหยอดเหรียญ และการปัดให้เรียบเกิดขึ้นที่ปลายด้านต่างๆ ของแม่พิมพ์ในเวลาเดียวกัน

แรงกระจายไม่สม่ำเสมอทั่วทั้งสไลด์ การใช้งานเหล่านี้ต้องการความแข็งแกร่งแบบสมมาตรของเฟรมตัว H C-frame จะบิดอย่างรุนแรงภายใต้ภาระที่อยู่นอกศูนย์กลางนี้ H-frame ป้องกันการล้มของแรม รองรับการเลื่อนอย่างเท่าเทียมกันทั้งสี่มุม ทำให้มั่นใจได้ว่าทุกสถานีจะเข้าถึงความลึกเป้าหมายพร้อมกันโดยไม่ต้องผูกหมุดนำทาง

ความสามารถในการโหลดนอกศูนย์กลาง

ประเมินแท่นพิมพ์ตามความสามารถในการรับน้ำหนักที่อยู่นอกศูนย์กลาง ความยาวของสไลด์มีบทบาทสำคัญในความสามารถนี้ สไลด์ที่ยาวขึ้นจะกระจายแรงที่อยู่นอกจุดศูนย์กลางไปบนพื้นที่ที่กว้างขึ้นของกิบส์ การออกแบบกิบบิงก็มีความสำคัญไม่แพ้กัน หมุดทองสัมฤทธิ์แปดจุดจะบังคับสไลด์ในทุกทิศทางด้านข้าง

พวกเขาป้องกันไม่ให้ ram เลื่อนจากหน้าไปหลังหรือซ้ายไปขวา ความแข็งของเฟรมโดยรวมเป็นตัวกำหนดความสำเร็จของระบบกิบบิง หากเฟรมงอ กิบส์จะเคลื่อนที่ตามไปด้วย ส่งผลให้ไร้ประโยชน์ ความแข็งแกร่งสูงรวมกับโครงยึดแบบแปดจุดให้การป้องกันขั้นสูงสุดต่อโหลดเครื่องมือที่อยู่ตรงกลาง ทำให้สไลด์ขนานกับเตียงตลอดเวลา

การทำงานร่วมกันของข้อกำหนดเฉพาะของสื่อมวลชน

ข้อมูลจำเพาะของแท่นพิมพ์ไม่ทำงานในสุญญากาศ ความแข็งของเฟรมทำงานควบคู่กับคุณสมบัติทางกลอื่นๆ เพื่อสร้างชิ้นส่วนที่ดี การกวาดล้าง Gib จะต้องคงอยู่อย่างแน่นหนา ประเภทของไดรฟ์จะกำหนดความเร็วของการกระแทก พิกัดน้ำหนักต้องเกินข้อกำหนดการใช้งานด้วยอัตรากำไรขั้นต้นที่ดี

การทำงานร่วมกันนี้จะกำหนดคุณภาพผลผลิตขั้นสุดท้าย ความแม่นยำของมิติขึ้นอยู่กับปัจจัยทั้งหมดที่ทำงานร่วมกันได้อย่างราบรื่น คุณภาพพื้นผิวและความสม่ำเสมอขึ้นอยู่กับรากฐานที่มั่นคง การประเมินแท่นพิมพ์จำเป็นต้องดูที่ระบบกลไกที่สมบูรณ์ โดยเริ่มจากโครงโครงสร้าง

ทำตามขั้นตอนเหล่านี้เมื่อระบุการกดใหม่:

1. คำนวณน้ำหนักสูงสุดที่ต้องการ รวมถึงปัจจัยด้านความปลอดภัย 20% สำหรับการเปลี่ยนแปลงความหนาของวัสดุ

2. กำหนดน้ำหนักบรรทุกนอกศูนย์สูงสุดที่สร้างโดยแม่พิมพ์โปรเกรสซีฟที่ซับซ้อนที่สุดของคุณโดยใช้เครื่องตรวจสอบน้ำหนัก

3. เลือกสถาปัตยกรรมเฟรม (C-frame หรือ H-frame) ที่ตรงกับข้อกำหนดการโหลดนอกศูนย์กลาง

4. ระบุโครงสร้างคันบังคับหากการใช้งานเกี่ยวข้องกับวัสดุที่มีแรงดึงสูงหรือการกระแทกทะลุอย่างรุนแรง

5. ตรวจสอบความหนาของแผ่นรองและหมอนข้างสามารถรองรับฐานไดโดยไม่ต้องโค้งงอภายใต้น้ำหนักสูงสุด

6. ตรวจสอบการออกแบบสายรัดเพื่อให้แน่ใจว่ามีการรองรับด้านข้างเพียงพอสำหรับความยาวของสไลด์

ความเสี่ยงด้านความแข็งแกร่งของแท่นพิมพ์ทั่วไปและวิธีป้องกัน

ความเสี่ยง: มีน้ำหนักเกินและการใช้งานผิดประเภท

การมีน้ำหนักเกินถือเป็นความเสี่ยงในการปฏิบัติงานที่สำคัญในโรงงานปั๊มขึ้นรูปใดๆ การใช้แท่นพิมพ์ที่ 100% ของกำลังการผลิตที่กำหนดเพื่อการผลิตต่อเนื่องทำให้เกิดการโก่งตัวมากเกินไป เฟรมยืดไปจนถึงขีดจำกัดความยืดหยุ่นสูงสุดในทุกจังหวะ สิ่งนี้จะทำลายเครื่องมือและเร่งความล้าของเครื่องจักรอย่างรวดเร็ว

ขนาดแท่นพิมพ์ให้เหมาะสมกับงาน น้ำหนักการปั๊มที่ต้องการควรอยู่ระหว่าง 60-80% ของกำลังการผลิตที่กำหนดของเครื่อง บัฟเฟอร์นี้ช่วยลดการโก่งตัว ช่วยให้เฟรมอยู่ในกรอบการทำงานที่เข้มงวดที่สุด การเพิ่มน้ำหนักการกดเป็นวิธีที่ง่ายและมีประสิทธิภาพมากที่สุดในการเพิ่มความแข็งแกร่งที่มีประสิทธิภาพบนพื้นโรงงาน

ความเสี่ยง: ฐานรากและการติดตั้งไม่เพียงพอ

โครงแข็งจำเป็นต้องมีรากฐานที่มั่นคงเพื่อให้ทำงานได้อย่างถูกต้อง การติดตั้งที่ไม่เพียงพอจะทำลายความสมบูรณ์ของโครงสร้างทันที การกดหนักบนพื้นโรงงานมาตรฐานขนาด 6 นิ้ว จะทำให้คอนกรีตแตกร้าว เครื่องจะเซ็ตตัวไม่เท่ากันเมื่อเวลาผ่านไป วิธีนี้จะทำให้เกิดการบิดตัวเข้าไปในเฟรมก่อนที่จะหมุนเป็นชิ้นเดียวด้วยซ้ำ

ใช้แผ่นแยกการสั่นสะเทือนที่เหมาะสมเพื่อกระจายพลังงานจลน์ลงสู่พื้นอย่างปลอดภัย ปรับระดับเครื่องอย่างแม่นยำโดยใช้ระดับของช่างเครื่องที่มีความเที่ยงตรงบนเตียง เครื่องอัดขนาดใหญ่ต้องใช้ฐานรากคอนกรีตเสริมเหล็ก หลุมลึกที่มียาแนวอีพ๊อกซี่เฉพาะและส่วนผสมคอนกรีตจะแยกคลื่นกระแทกจากการกระแทกออกจากส่วนอื่นๆ ของโรงงาน เครื่องจักรที่มีความแข็งแกร่งต้องใช้พื้นที่แข็งเพื่อรักษาความแม่นยำ

บทสรุป

• ตรวจสอบอัตราเศษซากปัจจุบันของคุณ และตรวจสอบปัญหาคุณภาพของขอบเพื่อระบุปัญหาการโก่งตัวของเฟรมที่อาจเกิดขึ้น

• ตรวจสอบบันทึกการบำรุงรักษาแม่พิมพ์ของคุณเพื่อดูสัญญาณของการสึกหรอที่ไม่สม่ำเสมอ เศษไมโคร หรือข้อกำหนดในการลับคมบ่อยครั้ง

• คำนวณน้ำหนักที่แท้จริงและข้อกำหนดในการบรรทุกนอกศูนย์สำหรับแม่พิมพ์โปรเกรสซีฟที่ใช้งานอยู่ทั้งหมด

• ปรึกษาผู้ผลิตเครื่องพิมพ์เพื่อทำการจำลองการโก่งตัวสำหรับเครื่องมือเฉพาะของคุณก่อนที่จะซื้ออุปกรณ์ใหม่

Zhejiang Jinaolan Machine Tool ก่อตั้งขึ้นในปี 1983 โดยพัฒนาเครื่องอัดเชิงกลและอุปกรณ์สายปั๊มแบบครบวงจร รวมถึงระบบการป้อน แม่พิมพ์ และโซลูชั่นการถ่ายโอน ด้วยความสามารถในการกดตั้งแต่ 25 ถึง 2,400 ตัน บริษัทสนับสนุนผู้ผลิตในการออกแบบเฟรม ระบบอัตโนมัติ และข้อกำหนดด้านการผลิตให้ตรงกับการใช้งานปั๊มขึ้นรูปที่มีความต้องการสูง

คำถามที่พบบ่อย

ถาม: ความลึกของลำคอส่งผลต่อการกดพาวเวอร์อย่างไร

ตอบ: ความลึกของลำคอทำให้เกิดเอฟเฟกต์ยื่นออกมาในการกดเฟรม C ความลึกของลำคอที่มากขึ้นจะเพิ่มส่วนที่ไม่ได้รับการสนับสนุนของเฟรม สิ่งนี้นำไปสู่การเสียรูปเชิงมุมที่มากขึ้นแบบทวีคูณภายใต้ภาระ ตัวกระทุ้งเอียงออกจากเตียง เพิ่มการสั่นสะเทือนในการปั๊มและทำลายการจัดแนวเครื่องมือ

ถาม: อะไรคือความแตกต่างระหว่างความแข็งแรงในการกดและความแข็งแกร่งในการกด?

ตอบ: แรงกดจะป้องกันไม่ให้เฟรมแตกหักหรือแตกร้าวอย่างถาวรภายใต้น้ำหนักสูงสุด ความแข็งแกร่งในการกดจะป้องกันไม่ให้เฟรมงอหรือยืดอย่างยืดหยุ่นระหว่างการตี การกดอาจแข็งแรงพอที่จะหลีกเลี่ยงการแตกหักแต่ขาดความแข็งแกร่งที่จำเป็นสำหรับการปั๊มที่แม่นยำ

ถาม: เหตุใดการกด H-frame จึงแม่นยำมากกว่าการกด C-frame

ตอบ: รูปร่าง H ให้การรองรับที่สมมาตรทั้งสี่มุมของสไลด์ โครงสร้างวงปิดนี้ช่วยลดการโก่งตัวเชิงมุมที่มีอยู่ในเฟรม C แบบเปิดด้านหน้า ตัวกระทุ้งเคลื่อนที่ขนานไปกับเตียงอย่างสมบูรณ์แบบ ทำให้มั่นใจได้ถึงระยะห่างในการตัดที่สม่ำเสมอและความสามารถในการทำซ้ำจากจุดตายด้านล่างถึงกึ่งกลางที่แม่นยำ

ถาม: ความแข็งแกร่งของเฟรมที่ไม่ดีส่งผลต่ออายุการใช้งานของแม่พิมพ์อย่างไร

ตอบ: ความแข็งแกร่งที่ไม่ดีทำให้ตัวกระทุ้งเลื่อนไปด้านข้างในระหว่างรอบการตอก นี่เป็นการบังคับให้หมัดไปกระแทกด้านข้างของเมทริกซ์แม่พิมพ์ หน้าสัมผัสระหว่างโลหะกับโลหะทำให้เกิดการกะเทาะเป็นไมโคร โดยต้องมีการลับคมบ่อยๆ และลดอายุการใช้งานโดยรวมของเครื่องมือลงอย่างมาก

ถาม: การกระแทกแบบ snap-through คืออะไร?

ตอบ: การกระแทกทะลุผ่านเกิดขึ้นเมื่อวัสดุที่ถูกประทับตราแตกหักกะทันหัน ความต้านทานลดลงเหลือศูนย์ทันที โครงกดซึ่งถูกยืดออกด้วยน้ำหนักที่หนักมาก จะดีดกลับไปสู่สภาวะพักตัวอย่างรุนแรง สิ่งนี้จะสร้างน้ำหนักย้อนกลับที่รุนแรงและการสั่นสะเทือนแบบทำลายล้าง

ถาม: เหตุใดเหล็กความแข็งแรงสูงขั้นสูง (AHSS) จึงต้องใช้การอัดที่มีความแข็งมากกว่า

ตอบ: AHSS มีความต้านทานแรงดึงที่สูงมาก พวกเขาต้องการแรงตัดมหาศาลและสร้างแรงกดดันมหาศาลก่อนที่จะแตกหัก สิ่งนี้จะสร้างพลังงานทะลุผ่านอย่างรุนแรง ต้องใช้เฟรมกดที่มีความแข็งแกร่งสูงเพื่อดูดซับแรงกระแทกที่รุนแรงนี้ โดยไม่เกิดความเสียหายทางกลไกหรือสูญเสียความแม่นยำ
