Shut Height บน Power Press คืออะไร และเหตุใดจึงมีความสำคัญ

ในการดำเนินการปั๊มและขึ้นรูปโลหะ ความแม่นยำขึ้นอยู่กับการจัดตำแหน่งมิติที่แน่นอนระหว่างเครื่องจักรปั๊มและเครื่องมือ การคำนวณที่ไม่ถูกต้องหรือการตั้งค่าความสูงในการปิดไม่ถูกต้องเป็นสาเหตุหลักของการชนแบบภัยพิบัติ การสึกหรอของเครื่องมือก่อนเวลาอันควร และความเสียหายร้ายแรงต่อส่วนประกอบการอัด เช่น แขนพิทแมนหรือเพลาข้อเหวี่ยง สำหรับผู้ซื้อด้านเทคนิคและหัวหน้างานด้านวิศวกรรม การไม่ปฏิบัติตามข้อกำหนดเฉพาะของเครื่องพิมพ์กับสินค้าคงคลังแม่พิมพ์ที่มีอยู่ ส่งผลให้อุปกรณ์ใช้งานไม่ได้หรือต้องติดตั้งเพิ่มเติมซึ่งมีค่าใช้จ่ายสูง คู่มือนี้จะแจกแจงรายละเอียดกลไกทางเทคนิคของ ความสูงของการปิดเครื่องกด วิธีกำหนดความเข้ากันได้ของแม่พิมพ์ และเกณฑ์การประเมินที่สำคัญซึ่งจำเป็นเมื่อกำหนดมาตรฐานขั้นตอนการตั้งค่าหรือจัดหาเครื่องจักรกดใหม่

ประเด็นสำคัญ

• ข้อมูลพื้นฐานทางเทคนิค: ความสูงของการปิดเครื่องกดอย่างเคร่งครัดคือระยะห่างจากด้านล่างของสไลด์ (ram) ถึงด้านบนของแท่นกด (โต๊ะทำงานด้านล่าง) เมื่อจังหวะอยู่ที่จุดศูนย์กลางตายด้านล่าง (BDC) และการปรับสไลด์อยู่ที่จุดสูงสุด

• ความแตกต่างของความสูงของแม่พิมพ์: ความสูงของแม่พิมพ์ปิดเป็นขนาดเครื่องจักรคงที่ (พร้อมช่วงการปรับ) ในขณะที่ความสูงของแม่พิมพ์ (ความสูงปิด) เป็นขนาดเครื่องมือ พื้นที่กดที่มีอยู่จะต้องรองรับความสูงของแม่พิมพ์และแผ่นเสริมเสมอ

• การลดความเสี่ยง: การคำนวณความสูงปิดที่เป็นมาตรฐานและการฝึกอบรมช่างเซ็ตแม่พิมพ์จะช่วยป้องกันการปรับมากเกินไป ซึ่งอาจส่งผลต่อความสามารถในการรับน้ำหนักของแท่นพิมพ์และความสมบูรณ์ของโครงสร้างของแท่นพิมพ์

• ผลกระทบในการจัดซื้อจัดจ้าง: เมื่อประเมินเครื่องอัดกำลังใหม่ ช่วงการปรับสไลด์และข้อกำหนดความสูงปิดจะต้องสอดคล้องกับแม่พิมพ์ที่ใหญ่ที่สุดและเล็กที่สุดของโรงงาน เพื่อให้มั่นใจถึงความยืดหยุ่นในการปฏิบัติงานโดยไม่ต้องใช้แผ่นชิมหรือแผ่นไรเซอร์มากเกินไป

Power Press Shut Height คืออะไร?

คำจำกัดความทางเทคนิค

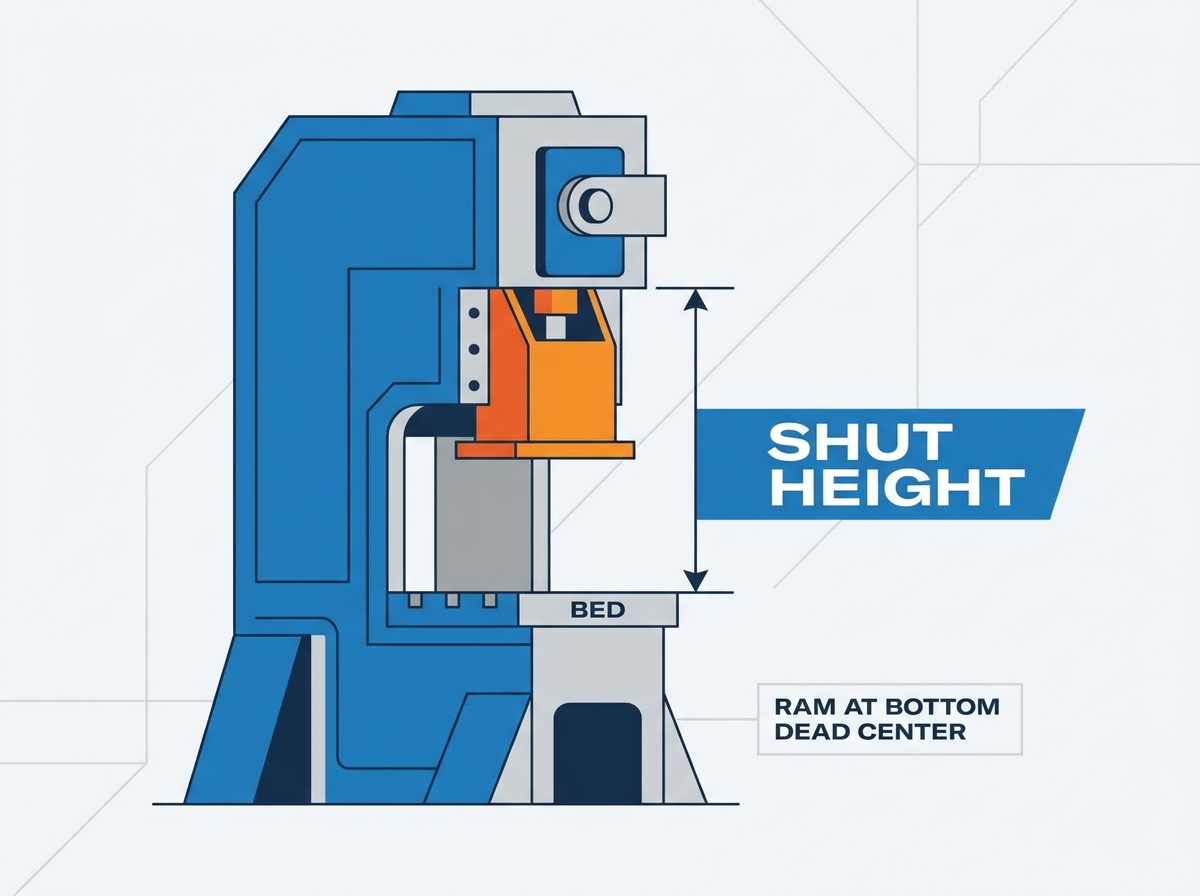

การทำความเข้าใจขนาดของเครื่องจักรจำเป็นต้องยึดจุดการวัดที่ได้มาตรฐานอย่างเคร่งครัด คุณวัดความสูงปิดจากด้านล่างของแท่นหรือที่เรียกว่าสไลด์ ลงไปที่พื้นผิวด้านบนของแท่นกดโดยตรง เตียงกดทำหน้าที่เป็นโต๊ะทำงานหลักด้านล่างซึ่งโดยทั่วไปจะยึดแผ่นหนุนไว้ เพื่อสร้างการวัดพื้นฐานที่แม่นยำ เครื่องจักรจะต้องอยู่ในสถานะทางกลที่เฉพาะเจาะจง ระยะการกดจะต้องอยู่ที่จุดศูนย์กลางจุดตายล่าง (BDC) ทุกประการ นอกจากนี้กลไกการปรับการเลื่อนจะต้องวางตำแหน่งไว้จนสุด การกำหนดค่านี้แสดงถึงระยะห่างแนวตั้งสูงสุดที่เป็นไปได้ระหว่างสไลด์กับเตียงที่ด้านล่างของสโตรค

เมื่อทำการวัดระยะนี้ ผู้ปฏิบัติงานต้องแน่ใจว่าพื้นผิวทั้งสองปราศจากเศษ น้ำมันหนัก หรือทากโลหะโดยสมบูรณ์ แม้แต่เศษโลหะชิ้นเล็กๆ ที่ติดอยู่ใต้เครื่องมือวัดก็อาจทำให้การคำนวณพื้นฐานล้มเหลวได้ คุณต้องวัดจากพื้นผิวที่ตัดเฉือนจริงของสไลด์ ไม่ใช่จากเพลตรองหรือฮาร์ดแวร์เปลี่ยนแม่พิมพ์เร็ว (QDC) ใดๆ เว้นแต่ว่าส่วนประกอบเหล่านั้นจะติดอยู่อย่างถาวรและรวมอยู่ในข้อกำหนดเฉพาะถาวรของเครื่อง

กด Shut Height กับ Die Height (ความสูงปิด)

คุณต้องแยกความแตกต่างระหว่างขนาดเครื่องจักรและขนาดเครื่องมือ ความสูงของแม่พิมพ์ หรือที่เรียกกันทั่วไปว่าความสูงปิด แสดงถึงความสูงแนวตั้งโดยรวมของชุดแม่พิมพ์เมื่อปิดจนสุด ในสถานะนี้ การเจาะด้านบนจะเข้าด้านในบล็อกแม่พิมพ์ด้านล่างจนสุด และหมุดนำจะอยู่ที่ความลึกในการทำงานสูงสุด ความสูงในการกดปิดเป็นพารามิเตอร์เครื่องจักรคงที่ซึ่งมีช่วงการปรับเฉพาะ ความสัมพันธ์ระหว่างเมตริกทั้งสองนี้จะกำหนดความเข้ากันได้ในการปฏิบัติงาน

ความสูงในการปิดการทำงานของแท่นพิมพ์จะต้องเท่ากับความสูงของแม่พิมพ์บวกกับความหนาของแผ่นหนุนที่ใช้ในการตั้งค่าเสมอ หากแม่พิมพ์วางอยู่บนหนุนโดยตรง ความหนาของแผ่นนั้นจะใช้พื้นที่เครื่องจักรบางส่วน วิศวกรด้านเครื่องมือออกแบบแม่พิมพ์ให้ทำงานที่ความสูงปิดเฉพาะเพื่อให้แน่ใจว่าวัสดุก่อตัวได้อย่างถูกต้อง โดยไม่ต้องบีบอัดสปริงก๊าซไนโตรเจนหรือเครื่องปอกยูรีเทนที่ติดตั้งอยู่ในเครื่องมือมากเกินไป

จัดการกับความสับสนด้านคำศัพท์เฉพาะทางอุตสาหกรรม

การสื่อสารในโรงงานมักจะประสบปัญหาจากการทับซ้อนกันของคำศัพท์ ช่างเครื่องและซัพพลายเออร์เครื่องมือจำนวนมากใช้คำว่า "ความสูงของแม่พิมพ์" และ "ความสูงปิดเครื่อง" สลับกันเป็นวลีภาษาพูด "ความสูงของแม่พิมพ์" นิสัยนี้สร้างความสับสนอย่างมากในระหว่างข้อมูลจำเพาะของอุปกรณ์ ผู้ซื้อด้านเทคนิคและวิศวกรต้องบังคับใช้คำจำกัดความที่เข้มงวดระหว่างขนาดเครื่องจักรและขนาดเครื่องมือ การปล่อยให้ข้อกำหนดเหล่านี้เบลอนำไปสู่ข้อผิดพลาดในการจัดซื้อจัดจ้างที่มีค่าใช้จ่ายสูง

ตัวอย่างเช่น ซัพพลายเออร์ด้านเครื่องมืออาจระบุว่าแม่พิมพ์ต้องมี "ความสูงในการปิด 24 นิ้ว" หากผู้ซื้อสันนิษฐานว่านี่หมายถึงการกดดันต้องใช้ความสูงในการปิด 24 นิ้ว พวกเขาอาจสั่งเครื่องจักรที่มีขนาดเล็กเกินไปเมื่อติดตั้งแผ่นรองเสริมขนาด 6 นิ้วแล้ว ผู้ซื้อควรระบุแท่นพิมพ์ที่มีความสูงปิด 30 นิ้วเพื่อรองรับแม่พิมพ์ขนาด 24 นิ้วบวกกับหมอนข้างขนาด 6 นิ้ว คำศัพท์ที่ชัดเจนช่วยป้องกันการคำนวณผิดที่มีราคาแพงเหล่านี้

บทบาทของแผ่นหนุนในการคำนวณอวกาศ

เพลตหนุนมีพื้นผิวติดตั้งที่ได้มาตรฐานสำหรับเครื่องมือ แต่จะลดความสูงของการกดที่มีประสิทธิภาพลงโดยตรง เมื่อคุณติดแผ่นรองหนุนเข้ากับเตียงกด คุณจะครอบครองส่วนหนึ่งของช่องว่างแนวตั้งอย่างถาวร คุณต้องคำนึงถึงการลดลงนี้ในระหว่างการตั้งค่าทุกครั้ง วิศวกรใช้สูตรมาตรฐานเพื่อกำหนดขอบเขตการทำงานจริง

สูตรนี้ตรงไปตรงมา: พื้นที่แม่พิมพ์ที่ใช้ได้ = กำลังกด ความสูงปิด - ความหนาของแผ่นหนุน การไม่ลบความหนาของหมอนข้างรับประกันว่าจะคำนวณผิด ซึ่งมักส่งผลให้เครื่องมือได้รับความเสียหายอย่างรุนแรงในระหว่างการชักครั้งแรก หากโรงงานใช้แผ่นรองที่มีความหนาต่างกันหลายแผ่นสำหรับการทำงานที่แตกต่างกัน ผู้เซ็ตแม่พิมพ์จะต้องตรวจสอบเพลตที่ติดตั้งก่อนที่จะปรับสไลด์

เหตุใดการกดปิดเครื่องที่ถูกต้องจึงมีความสำคัญ

การป้องกันเครื่องมือและการป้องกันการชน

ระยะห่างจากความสูงในการปิดไม่เพียงพอทำให้เกิดอุบัติเหตุจากแม่พิมพ์อย่างหลีกเลี่ยงไม่ได้ เมื่อผู้ปฏิบัติงานตั้งค่าสไลด์ให้ต่ำเกินไป เครื่องกดจะพยายามดันฐานรองเท้าแม่พิมพ์ส่วนบนให้เลยขีดจำกัดทางกายภาพของฐานแม่พิมพ์ส่วนล่าง แรงทางกลของการกดทับโครงสร้างของเครื่องมือ การชนกันนี้ทำให้ส่วนประกอบเครื่องมือคาร์ไบด์เปราะแตกสลายทันที นอกจากนี้ยังทำให้ไดชูที่ทำจากเหล็กหนักแตกร้าว งอหมุดไกด์ที่มีความแม่นยำ และทำลายกลไกลูกเบี้ยวภายใน

ผลกระทบทางการเงินจากอุบัติเหตุรถชนมีมากกว่าการบำรุงรักษาตามปกติ การเปลี่ยนพันช์คาร์ไบด์ที่แตกหรือซ่อมแซมไดคัทที่แตกร้าวต้องเสียค่าใช้จ่ายหลายพันดอลลาร์ นอกจากนี้ยังต้องหยุดสายการผลิต ทำให้พลาดกำหนดเวลาการส่งมอบและการหยุดทำงานอย่างรุนแรง ในกรณีที่ร้ายแรง แม่พิมพ์ชนอย่างรุนแรงอาจทำให้ press ram บิดเบี้ยวอย่างถาวร โดยจำเป็นต้องรื้อเครื่องจักรและกลึงสไลด์ใหม่ทั้งหมด

การประยุกต์ใช้น้ำหนักและการเปลี่ยนแปลงจังหวะ

เครื่องอัดแบบกลไกไม่ได้ให้น้ำหนักสูงสุดตลอดจังหวะทั้งหมด โดยให้แรงสูงสุดที่ระยะห่างที่เฉพาะเจาะจงเหนือ Bottom Dead Center โดยทั่วไปจะอยู่ที่ 1/4 นิ้วหรือ 1/2 นิ้วเหนือ BDC ขึ้นอยู่กับการออกแบบของเครื่อง การปรับสไลด์ที่ไม่เหมาะสมจะเปลี่ยนแปลงไดนามิกที่สำคัญนี้ เมื่อผู้ปฏิบัติงานปรับตัวเลื่อนไม่ถูกต้องเพื่อชดเชยความสูงปิดที่ไม่ตรงกัน พวกเขาจะเปลี่ยนตำแหน่งที่เครื่องมือสัมผัสกับวัสดุโดยสัมพันธ์กับรอบระยะชัก

หากแม่พิมพ์สวมวัสดุสูงเกินไปในจังหวะ แท่นพิมพ์จะขาดข้อได้เปรียบทางกลในการทำงานให้เสร็จสมบูรณ์ สิ่งนี้นำไปสู่การกดค้าง โดยที่เครื่องจะล็อคที่ด้านล่าง การปลดแท่นกดที่ล็อคออกต้องใช้กลไกการปลดไฮดรอลิกแบบพิเศษหรือการแทรกแซงด้วยตนเองที่เป็นอันตราย นอกจากนี้ การตีวัสดุสูงเกินไปบนเส้นโค้งระวางน้ำหนักทำให้เกิดการโอเวอร์โหลดอย่างรุนแรง ซึ่งอาจทำให้เฟรมกดแตกหรือหักแขนพิตแมนได้

ประสิทธิภาพการติดตั้งและเวลาในการเปลี่ยน (SMED)

การกำหนดความสูงปิดให้เป็นมาตรฐานในกลุ่มเครื่องพิมพ์จะช่วยลดเวลาการตั้งค่าแม่พิมพ์ได้อย่างมาก วิธีการแลกเปลี่ยนแม่พิมพ์ (SMED) นาทีเดียวอาศัยการตั้งค่าที่คาดเดาได้และทำซ้ำได้ เมื่อแท่นพิมพ์ทุกแท่นมีพื้นที่ทำงานที่เป็นที่รู้จักและบันทึกไว้ ผู้ปฏิบัติงานจะใช้เวลาน้อยลงในการวิ่งบนสไลด์และวัดระยะห่าง โรงงานมักจะใช้แนวขนานหรือเพลตย่อยที่เป็นมาตรฐานเพื่อทำให้ความสูงของแม่พิมพ์เป็นปกติทั่วทั้งสินค้าคงคลัง

ด้วยการทำให้แม่พิมพ์ทั้งหมดมีความสูงเท่ากันอย่างมีประสิทธิผล คุณจะลดความจำเป็นในการปรับสไลด์หลักๆ ในระหว่างการเปลี่ยนแปลงได้ แนวทางนี้จะเปลี่ยนกระบวนการตั้งค่าที่น่าเบื่อและเสี่ยงต่อข้อผิดพลาดให้เป็นการดำเนินการที่รวดเร็วและมีประสิทธิภาพ แทนที่จะหมุนมอเตอร์สไลด์เป็นเวลาห้านาทีเพื่อเชื่อมช่องว่าง 10 นิ้วระหว่างดายต่างๆ ผู้ปฏิบัติงานจำเป็นต้องทำการปรับเปลี่ยนเพียงเล็กน้อยเท่านั้นเพื่อพิจารณาความแปรผันของความหนาของวัสดุ

การฝึกอบรม Die Setter และความรับผิดชอบ

ข้อผิดพลาดจากมนุษย์ยังคงเป็นสาเหตุหลักของความล้มเหลวในการตั้งค่า โปรแกรมการฝึกอบรมอย่างเป็นทางการสำหรับวิศวกร หัวหน้างาน และช่างเซ็ตแม่พิมพ์ เป็นสิ่งจำเป็นสำหรับการปฏิบัติงานที่ปลอดภัย บุคลากรจะต้องเข้าใจกลไกความสูงของการปิดอย่างถ่องแท้ เพื่อป้องกันข้อผิดพลาดในการตั้งค่าด้วยตนเองที่เป็นภัยพิบัติ การฝึกอบรมทำให้เกิดความรับผิดชอบในโรงงาน เมื่อผู้เซ็ตแม่พิมพ์เข้าใจหลักฟิสิกส์เบื้องหลังกลไกการปรับการเลื่อน พวกเขาจะเคารพขีดจำกัดทางกายภาพของเครื่องจักร

การฝึกอบรมที่ได้มาตรฐานทำให้มั่นใจได้ว่าผู้ปฏิบัติงานทุกคนจะปฏิบัติตามขั้นตอนการตรวจสอบเดียวกันทุกประการก่อนที่จะใช้งานคลัตช์ ซึ่งรวมถึงการอ่านเอกสารการตั้งค่า การตรวจสอบความหนาของหมอนข้าง การตรวจสอบตัวบ่งชี้ความสูงในการปิด และการดำเนินการบาร์โอเวอร์หรือเขย่าเบา ๆ ด้วยตนเองเพื่อยืนยันระยะห่างก่อนที่จะเปลี่ยนเป็นโหมดการวิ่งต่อเนื่อง

วิธีการคำนวณและตั้งค่า Power กด Shut Height

การตรวจสอบก่อนการตั้งค่าและการตรวจสอบความปลอดภัย

ระเบียบปฏิบัติด้านความปลอดภัยต้องมาก่อนการวัดหรือการปรับเปลี่ยนทางกายภาพใดๆ คุณต้องใช้ขั้นตอนการล็อกเอาต์/แท็กเอาต์ (LOTO) ที่เข้มงวดก่อนจะวางมือเข้าไปในช่องดาย แยกกำลังหลักและระบายแรงดันลมที่เหลือทั้งหมดออกจากระบบคลัตช์และระบบถ่วงดุล ใส่บล็อคเพื่อความปลอดภัยระหว่างตัวกั้นและเตียงเพื่อป้องกันไม่ให้แรงโน้มถ่วงดึงสไลด์ลงมาโดยไม่คาดคิด

เมื่อเครื่องจักรปลอดภัยแล้ว ให้ตรวจสอบส่วนประกอบทางกายภาพในซองงาน วัดความหนาที่แน่นอนของแผ่นหนุนที่ติดตั้งในปัจจุบันโดยใช้คาลิปเปอร์ที่มีความแม่นยำ ตรวจสอบขนาดของแนวขนานหรือบล็อกไรเซอร์ที่จำเป็น อย่าถือว่าส่วนประกอบเหล่านี้ตรงกับแผ่นการตั้งค่าโดยไม่มีการตรวจสอบทางกายภาพ การเปลี่ยนแปลงก่อนหน้านี้อาจมีการเปลี่ยนหมอนข้างขนาด 4 นิ้วเป็นหมอนข้างขนาด 6 นิ้วโดยไม่ต้องอัปเดตเอกสารประกอบ

กระบวนการปรับสไลด์ทีละขั้นตอน

การตั้งค่าตัวเลื่อนต้องใช้วิธีการที่เป็นระบบเพื่อให้มั่นใจในความแม่นยำและป้องกันความเสียหายของอุปกรณ์ ทำตามขั้นตอนหลักเหล่านี้ระหว่างการตั้งค่าทุกครั้ง:

1. ตรวจสอบว่าแม่พิมพ์อยู่ในตำแหน่งที่ถูกต้องและยึดเข้ากับแผ่นหนุน

2. ถอดบล็อคนิรภัยออกและจ่ายไฟให้กับมอเตอร์ปรับสไลด์อีกครั้ง

3. นำจังหวะการกดไปที่จุดศูนย์กลางจุดตายล่าง (BDC) ที่แน่นอนโดยใช้โหมดนิ้วหรือเขย่าเบา ๆ ของเครื่อง ดูตัวบ่งชี้มุมข้อเหวี่ยงเพื่อให้แน่ใจว่าอ่านได้ 180 องศาอย่างแน่นอน

4. ปรับตัวเลื่อนลงช้าๆ จนกระทั่งฐานยึดแม่พิมพ์ด้านบนสัมผัสกับฐานยึดแม่พิมพ์ด้านล่างหรือบล็อกการตั้งค่าที่กำหนดไว้

5. ใช้แรงกดในการตั้งค่าที่จำเป็นเพื่อให้แน่ใจว่าส่วนประกอบทั้งหมดเข้าที่กับหมอนข้างอย่างเหมาะสม อย่าบีบอัดมากเกินไป

6. ล็อคพิทแมนและกลไกการปรับสไลด์อย่างแน่นหนาเพื่อป้องกันการเคลื่อนตัวในแนวตั้งระหว่างการทำงานที่ความเร็วสูง

7. ทำการทดสอบจังหวะเดียวโดยไม่มีวัสดุเพื่อตรวจสอบการทำงานที่ราบรื่นและระยะห่างที่เหมาะสม

เชื่อมช่องว่างสำหรับเครื่องมือขนาดเล็ก

สิ่งอำนวยความสะดวกมักพบแม่พิมพ์ที่สั้นเกินไปสำหรับความสูงปิดขั้นต่ำของการกด คุณไม่สามารถขยายการปรับสไลด์ให้เกินขีดจำกัดที่ออกแบบไว้เพื่อให้ได้แม่พิมพ์ที่สั้นได้ การทำเช่นนี้จะทำให้เกลียวบนพิตแมนสกรูมากเกินไป ทำให้เกิดจุดอ่อนทางโครงสร้างอย่างมาก แต่คุณต้องเชื่อมช่องว่างอย่างปลอดภัยแทน

แนวทางปฏิบัติที่เหมาะสมเกี่ยวข้องกับการใช้บล็อกไรเซอร์ที่ออกแบบทางวิศวกรรม แนวขนานที่มีความแม่นยำ หรือแผ่นเสริมที่หนาขึ้น ส่วนประกอบเหล่านี้จะยกเครื่องมือให้สูงขึ้นเพื่อให้ตรงกับสไลด์อย่างปลอดภัย ห้ามใช้เศษโลหะ แผ่นที่ไม่ได้กราวด์ หรือแหวนรองแบบเรียงซ้อนเพื่อลดช่องว่างนี้ แผ่นชิมที่ไม่ได้รับการปรับเทียบจะบีบอัดไม่สม่ำเสมอภายใต้น้ำหนัก ส่งผลให้แม่พิมพ์เปลี่ยน แรงเฉือนถูกเฉือน และตัวกดได้รับแรงกดจากศูนย์กลางอย่างรุนแรง

ข้อผิดพลาดในการวัดทั่วไปที่ควรหลีกเลี่ยง

แม้แต่ช่างเซ็ตแม่พิมพ์ที่มีประสบการณ์ก็ยังสร้างข้อผิดพลาดในการวัดที่สำคัญระหว่างการตั้งค่าได้ การไม่คำนึงถึงความหนาของวัสดุในการคำนวณความสูงแบบปิดแม่พิมพ์ถือเป็นข้อผิดพลาดบ่อยครั้ง แม่พิมพ์ต้องรองรับแผ่นโลหะ การเพิกเฉยต่อสิ่งนี้ทำให้เกิดการบีบอัดมากเกินไป หากคุณกำลังปั๊มเหล็กขนาด 0.125 นิ้ว ต้องตั้งค่าสไลด์ให้สามารถรองรับปริมาณวัสดุส่วนเกินนั้นได้

ข้อผิดพลาดทั่วไปอีกประการหนึ่งเกี่ยวข้องกับการอาศัยตัวบ่งชี้ความสูงปิดที่ชำรุดหรือไม่ได้ปรับเทียบ ตัวนับเชิงกลและการอ่านค่าแบบดิจิตอลเลื่อนไปตามเวลาเนื่องจากการสั่นสะเทือนที่รุนแรง สุดท้ายนี้ ผู้ปฏิบัติงานมักจะมองข้ามแรงอัดของสปริงก๊าซไนโตรเจนหรือเครื่องปอกยูรีเทน ส่วนประกอบเหล่านี้สร้างแรงกดดันขึ้นอย่างมาก หากคุณไม่คำนึงถึงความต้านทานนี้ การปรับการเลื่อนจะไม่ถูกต้องภายใต้ภาระงานจริง ส่งผลให้เกิดการเปลี่ยนแปลงมิติในชิ้นส่วนที่มีการประทับตรา

วิธีการประเมินข้อมูลจำเพาะของ Power Press สำหรับความเข้ากันได้ของ Die

การจับคู่ช่วงการปรับสไลด์กับสินค้าคงคลังของเครื่องมือ

การจัดหาแท่นพิมพ์ใหม่จำเป็นต้องมีการตรวจสอบสินค้าคงคลังแม่พิมพ์ในปัจจุบันอย่างครอบคลุม คุณต้องวัดความสูงปิดของแม่พิมพ์ที่ใช้งานที่ใหญ่ที่สุดและเล็กที่สุดของคุณ ข้อมูลนี้กำหนดความสูงในการปิดสูงสุดและต่ำสุดที่จำเป็นสำหรับเครื่องใหม่ คุณต้องประเมินความยาวของระยะชักร่วมกับมิตินี้ด้วย ระยะห่างที่เพียงพอเป็นสิ่งจำเป็นสำหรับการดีดชิ้นส่วนและการจัดการวัสดุแบบอัตโนมัติ

ระบบถ่ายโอนและเครื่องป้อนเซอร์โวต้องมีความสูงแบบเปิดเฉพาะที่ Top Dead Center (TDC) หากความสูงปิดรองรับแม่พิมพ์ แต่ระยะชักสั้นเกินไป ระบบอัตโนมัติของคุณจะชนเข้ากับเครื่องมือ เมื่อตรวจสอบข้อมูลจำเพาะของแท่นพิมพ์ ให้วาดแผนผังรอบจังหวะทั้งหมดเพื่อให้แน่ใจว่านิ้วถ่ายโอนมีเวลาและพื้นที่ในแนวตั้งเพียงพอที่จะเข้าไปในแม่พิมพ์ จับชิ้นส่วน และออกก่อนที่ตัวกระทุ้งจะลงมา

กลไกการปรับสไลด์แบบใช้มอเตอร์และแบบแมนนวล

ผู้ซื้อจะต้องเลือกระหว่างระบบปรับสไลด์แบบใช้มอเตอร์หรือแบบแมนนวล การปรับแบบใช้มอเตอร์ซึ่งมีตัวเข้ารหัสแบบดิจิทัลมีค่าใช้จ่ายล่วงหน้าสูงกว่า อย่างไรก็ตาม ช่วยประหยัดแรงงานได้อย่างมากในระยะยาวในสภาพแวดล้อมการปั๊มขึ้นรูปที่มีปริมาณผสมสูงและมีปริมาณน้อย ผู้ปฏิบัติงานสามารถป้อนขนาดเฉพาะลงในแผงควบคุม จากนั้นตัวเลื่อนจะเลื่อนไปยังตำแหน่งที่ถูกต้องโดยอัตโนมัติ ช่วยลดข้อเหวี่ยงแบบแมนนวล

ระบบแบบแมนนวลต้องใช้แรงงานคนและใช้เวลาในการตั้งค่านานกว่า ทำให้เหมาะสมกว่าสำหรับแท่นพิมพ์เฉพาะที่ใช้แม่พิมพ์เดียวกันเป็นเวลาหลายเดือนในแต่ละครั้ง คุณต้องประเมินกลไกการล็อคด้วย ระบบล็อคไฮดรอลิกมีแรงยึดเกาะที่เหนือกว่าและต้านทานแรงสั่นสะเทือนได้ดีกว่าระบบล็อคแบบกลไกทั่วไป ลดความต้องการในการบำรุงรักษา และป้องกันการเคลื่อนตัวของสไลด์ตลอดอายุการใช้งานของแท่นพิมพ์

การประเมินเส้นโค้งระวางน้ำหนักสัมพันธ์กับความสูงปิด

พิกัดน้ำหนักของแท่นพิมพ์ไม่ใช่เส้นเรียบ มันเป็นเส้นโค้ง คุณต้องตรวจสอบแผนภูมิเส้นโค้งระวางน้ำหนักของผู้ผลิตก่อนตัดสินใจซื้อขั้นสุดท้าย เครื่องอัดจะต้องส่งแรงตามที่ต้องการที่ความสูงปิดเฉพาะซึ่งแม่พิมพ์เริ่มทำงานกับวัสดุ สิ่งนี้สำคัญอย่างยิ่งเมื่อเปรียบเทียบการดำเนินการกัดลึกกับการกัดมาตรฐาน

การสกัดปิดต้องใช้น้ำหนักที่สูงใกล้กับ BDC มาก โดยธรรมชาติแล้วแท่นอัดจะมีข้อได้เปรียบทางกลมากที่สุด การดึงลึกต้องใช้ระวางน้ำหนักที่คงที่สูงขึ้นในช่วงจังหวะ ซึ่งข้อดีทางกลจะอ่อนกว่า หากการกดไม่สามารถส่งแรงที่จำเป็นในช่วงเวลาที่สัมผัสกับวัสดุได้อย่างแม่นยำ อุปกรณ์จะหยุดทำงานหรือประสบความล้มเหลวของโครงสร้าง วางซ้อนความต้องการแรงของแม่พิมพ์ของคุณลงบนกราฟเส้นโค้งน้ำหนักของแท่นพิมพ์เสมอ

Common Power Press Shut Height Risks และวิธีการป้องกัน

ความเสี่ยง: ปรับสไลด์มากเกินไป (ความเสียหายที่แขน Pitman)

การขยายการปรับสไลด์ให้ไกลเกินไปจะทำให้เกิดความเสี่ยงทางกลไกอย่างรุนแรง เมื่อคุณปรับสไลด์เกินระยะที่ต้องการ คุณจะเปิดเผยเกลียวบนสกรูพิตแมนมากเกินไป สิ่งนี้จะลดความแข็งแกร่งของโครงสร้างของการเชื่อมต่อระหว่างตัวเลื่อนและเพลาข้อเหวี่ยงลงอย่างมาก การใช้งานแท่นพิมพ์ในสภาวะนี้มีความเสี่ยงที่จะเกิดแรงเฉือนเกลียวอย่างรุนแรงภายใต้น้ำหนักที่มีน้ำหนักมาก

หากเกลียวพิทแมนหลุดออก สไลด์จะยุบลงบนแม่พิมพ์ ทำลายเครื่องมือและอาจทำให้เฟรมกดแตกหักได้ คุณต้องปฏิบัติตามขีดจำกัดการปรับสูงสุดของผู้ผลิตอย่างเคร่งครัด แท่นพิมพ์สมัยใหม่จำนวนมากมีลิมิตสวิตช์แบบอิเล็กทรอนิกส์เพื่อป้องกันการปรับมากเกินไป แต่แท่นพิมพ์เชิงกลรุ่นเก่าต้องอาศัยความมีระเบียบวินัยของผู้ปฏิบัติงานและการตรวจสอบเกลียวสกรูด้วยสายตา

ความเสี่ยง: ระยะห่างไม่เพียงพอสำหรับการป้อนวัสดุ

แม่พิมพ์อาจพอดีภายในพารามิเตอร์ความสูงปิดที่ BDC ได้อย่างสมบูรณ์ แต่ก็ยังใช้งานไม่ได้ สิ่งนี้เกิดขึ้นเมื่อมีระยะห่างแบบเปิดไม่เพียงพอที่ Top Dead Center (TDC) เครื่องป้อนเซอร์โว ฟิงเกอร์แบบหุ่นยนต์ และสายพานลำเลียงกำจัดเศษต้องใช้พื้นที่ทางกายภาพในการทำงานระหว่างรอบจังหวะ

หากระยะการกดสั้นเกินไปเมื่อเทียบกับความสูงในการปิดที่ต้องการ อุปกรณ์อัตโนมัติจะไม่มีเวลาหรือพื้นที่ในการเคลียร์พื้นที่แม่พิมพ์ ส่งผลให้ส่วนประกอบตัวป้อนเสียหายและแถบวัสดุติดขัด เมื่อคำนวณระยะห่าง ให้คำนึงถึงความสูงในการยกของแผ่นสตริปเปอร์และวิถีการดีดออกของชิ้นส่วนที่เสร็จแล้วด้วยเสมอ

การบรรเทาผลกระทบ: เอกสารการตั้งค่ามาตรฐานและบล็อกดาย

เอกสารที่เข้มงวดเป็นกลยุทธ์การลดข้อผิดพลาดในการตั้งค่าที่มีประสิทธิภาพมากที่สุด ใช้เอกสารการตั้งค่ามาตรฐานที่ให้รายละเอียดการอ่านตัวบ่งชี้ความสูงปิดที่แน่นอนสำหรับแม่พิมพ์ทุกตัวในสินค้าคงคลังของคุณ ผู้ปฏิบัติงานไม่ควรเดาหรือพึ่งพาหน่วยความจำ เอกสารการตั้งค่ายังต้องระบุความหนาของหมอนข้างที่ต้องการและแนวเทียบเคียงที่จำเป็นด้วย

นอกจากนี้ ให้ใช้บล็อกการตั้งค่าทางกายภาพ ซึ่งมักเรียกว่าบล็อกหยุด ซึ่งติดตั้งไว้ภายในแม่พิมพ์โดยตรง บล็อกเหล่านี้ให้ขีดจำกัดทางกายภาพที่ยาก หากผู้ปฏิบัติงานปรับสไลด์ต่ำเกินไป การกดจะกระทบกับบล็อคหยุดก่อนที่จะบีบอัดการเจาะและโพรงดายที่ละเอียดอ่อนมากเกินไป บล็อกหยุดทำหน้าที่เป็นกลไกป้องกันความผิดพลาดทางกลขั้นสุดท้ายจากข้อผิดพลาดของมนุษย์

การบรรเทาผลกระทบ: การสอบเทียบตัวบ่งชี้ตามปกติ

ตัวแสดงความสูงปิดเป็นเครื่องมือที่มีความแม่นยำซึ่งต้องมีการบำรุงรักษาเป็นประจำ กำหนดตารางการบำรุงรักษาเชิงป้องกันที่เข้มงวดเพื่อปรับเทียบอุปกรณ์เหล่านี้ เจ้าหน้าที่ซ่อมบำรุงจะต้องตรวจสอบทางกายภาพว่าการอ่านค่าดิจิทัลหรือตัวนับเชิงกลตรงกับการวัดค่าแบบสไลด์ถึงเตียงอย่างแท้จริง

ใช้บล็อกความแม่นยำและตัวระบุหน้าปัดที่ได้รับการรับรองเพื่อยืนยันความแม่นยำ วางบล็อกที่มีความแม่นยำบนเตียง ลดสไลด์ลงจนกระทั่งสัมผัสกัน และเปรียบเทียบความสูงของบล็อกทางกายภาพกับการอ่านตัวบ่งชี้ หากตัวบ่งชี้เบี่ยงเบนไปแม้แต่สองสามในพันนิ้ว ก็อาจทำให้เครื่องมือสึกหรอเร็วหรือคุณภาพของชิ้นส่วนไม่ดีได้ การสอบเทียบเป็นประจำช่วยให้แน่ใจว่าผู้ปฏิบัติงานของคุณสามารถเชื่อถือตัวเลขบนแผงควบคุมได้

บทสรุป

• ดำเนินการตรวจสอบทางกายภาพที่ครอบคลุมสำหรับความสูงของแม่พิมพ์ที่ทำงานอยู่ทั้งหมดในโรงงานของคุณ เพื่อสร้างพื้นฐานสำหรับการซื้ออุปกรณ์ในอนาคต

• ตรวจสอบความถูกต้องของตัวบ่งชี้ความสูงของการกดปิดที่มีอยู่โดยใช้บล็อกการสอบเทียบและตัวระบุหน้าปัดที่ได้รับการรับรอง

• ใช้เอกสารการตั้งค่ามาตรฐานที่แสดงรายการตำแหน่งสไลด์ที่ต้องการและความหนาของฐานรองรับสำหรับเครื่องมือทุกชิ้นในคลังของคุณอย่างชัดเจน

• ปรึกษากับผู้ผลิตแท่นพิมพ์เพื่อจัดซื้ออุปกรณ์ในอนาคตให้สอดคล้องกับข้อกำหนดเครื่องมือมาตรฐานของคุณ เพื่อให้มั่นใจว่ามีช่วงการปรับการเลื่อนที่เพียงพอ

Zhejiang Jinaolan Machine Tool ก่อตั้งขึ้นในปี 1983 โดย ผลิตเครื่องอัดเชิงกลและอุปกรณ์สายปั๊มแบบครบวงจร รวมถึงระบบการป้อน แม่พิมพ์ปั๊ม และโซลูชั่นการถ่ายโอน ช่วงการพิมพ์ 25 ถึง 2,400 ตันสนับสนุนผู้ผลิตที่กำลังมองหาอุปกรณ์ที่ตรงกับขนาดของเครื่องมือ ข้อกำหนดของระบบอัตโนมัติ และกำลังการผลิต

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างความสูงปิดและความสูงเปิดบนแท่นกดแบบเปิดปิด?

ตอบ: ความสูงปิดคือระยะห่างจากสไลด์ถึงเตียงที่ Bottom Dead Center โดยมีการปรับขึ้น ความสูงแบบเปิดคือระยะห่างที่ Top Dead Center โดยมีการปรับขึ้น ซึ่งกำหนดระยะห่างสูงสุดในการถอดชิ้นส่วน

ถาม: คุณจะวัดความสูงของการปิดบนเครื่องพันช์เพรสได้อย่างไร

ตอบ: นำ ram ไปที่ Bottom Dead Center เลื่อนการปรับสไลด์ไปที่ตำแหน่งสูงสุด และวัดระยะห่างในแนวตั้งจากด้านล่างของ ram ไปยังด้านบนของแท่นกดหรือโต๊ะทำงานด้านล่าง

ถาม: แผ่นหนุนส่งผลต่อความสูงของการกดปิดหรือไม่

ตอบ: ความสูงของการกดปิดเป็นขนาดเครื่องจักรคงที่ แต่แผ่นรองจะช่วยลดพื้นที่แม่พิมพ์ที่มีอยู่ พื้นที่ว่างเท่ากับความสูงในการกดปิดลบด้วยความหนาของหมอนข้าง

ถาม: จะเกิดอะไรขึ้นหากตั้งค่าความสูงในการปิดต่ำเกินไป

ตอบ: การตั้งค่าต่ำเกินไปจะทำให้การกดพยายามปิดเกินขีดจำกัดทางกายภาพของแม่พิมพ์ ส่งผลให้แม่พิมพ์พัง อุปกรณ์แตกหัก หรือการกดค้างที่ด้านล่าง

ถาม: ตัวบ่งชี้ความสูงของการปิดคืออะไร

ตอบ: เครื่องนับเชิงกลหรือการอ่านค่าแบบดิจิตอลบนแท่นพิมพ์ที่แสดงตำแหน่งปัจจุบันของการปรับสไลด์ ช่วยให้ผู้ปฏิบัติงานสามารถกลับไปยังการตั้งค่าที่แม่นยำสำหรับแม่พิมพ์เฉพาะได้

ถาม: คุณสามารถเปลี่ยนความสูงปิดของการกดเพาเวอร์ได้หรือไม่

ตอบ: คุณไม่สามารถเปลี่ยนความสูงการปิดสูงสุดที่ออกแบบไว้ในเฟรมของเครื่องได้ แต่คุณสามารถเปลี่ยนความสูงการปิดการทำงานภายในช่วงที่กำหนดได้โดยใช้กลไกการปรับการเลื่อน

ถาม: ทำไมบางคนถึงเรียกความสูงตายว่า "ความสูงปิด"

ตอบ: ถือเป็นภาษาพูดทั่วไปในอุตสาหกรรมที่เรียกความสูงปิดของแม่พิมพ์ว่า "ความสูงปิด" อย่างไรก็ตาม ในทางเทคนิคแล้ว ความสูงปิดหมายถึงขนาดของเครื่องปั๊ม ในขณะที่ความสูงปิดหมายถึงเครื่องมือ
