การซื้อ เครื่องผลิตไฟฟ้า แสดงถึงรายจ่ายฝ่ายทุนที่มีเดิมพันสูง โดยที่ความแม่นยำเป็นตัวกำหนดความสามารถในการทำกำไร การระบุอุปกรณ์ที่มากเกินไปจะทำให้งบประมาณที่จัดสรรสูญเปล่า และทำให้ข้อกำหนดด้านสิ่งอำนวยความสะดวกเพิ่มขึ้น ในขณะที่การระบุที่ต่ำกว่าจะทำลายเครื่องมือราคาแพง ทำให้เกิดอัตราของเสียที่ยอมรับไม่ได้ และหยุดการผลิตในที่สุด สภาพแวดล้อมการผลิตต้องการอุปกรณ์ที่สอดคล้องกับพารามิเตอร์การปฏิบัติงานเฉพาะอย่างสมบูรณ์แบบ
การจับคู่ความสามารถของแท่นพิมพ์ให้ตรงกับความต้องการในการผลิตนั้นเกี่ยวข้องมากกว่าการดูน้ำหนักเพียงอย่างเดียว ผู้จัดการฝ่ายผลิตและวิศวกรการผลิตจะต้องประเมินเมทริกซ์ที่ซับซ้อนของตัวแปร รวมถึงความแข็งแกร่งของเฟรม ความเร็วของสไลด์ สถาปัตยกรรมของไดรฟ์ และคุณลักษณะของวัสดุ เช่น เกจและความต้านทานแรงดึง การปฏิบัติต่อขนาดแท่นพิมพ์เป็นเพียงตัวชี้วัดการตัดสินใจเพียงอย่างเดียวย่อมนำไปสู่ความล้มเหลวของอุปกรณ์หรือปัญหาคอขวดในการดำเนินงานที่รุนแรงอย่างหลีกเลี่ยงไม่ได้
กรอบการประเมินนี้ให้แนวทางที่เป็นระบบในการปรับข้อกำหนดการปั๊มโลหะแผ่นให้สอดคล้องกับสถาปัตยกรรมเครื่องจักรที่ถูกต้อง ด้วยการวิเคราะห์พฤติกรรมของวัสดุ ปริมาณการผลิต และข้อจำกัดของโรงงาน ทีมวิศวกรสามารถระบุอุปกรณ์ที่รับประกันคุณภาพของชิ้นส่วนที่สม่ำเสมอและเพิ่มอายุการใช้งานของเครื่องมือให้สูงสุด
สารบัญ
น้ำหนักเป็นเกณฑ์พื้นฐาน ไม่ใช่ข้อสรุป: การคำนวณความสามารถในการเจาะที่ต้องการจะต้องพิจารณาถึงความต้านทานแรงเฉือนของวัสดุ เส้นรอบวงของชิ้นส่วน และค่าความปลอดภัย 20% เพื่อป้องกันการสึกหรอจากการกดก่อนเวลาอันควร
ประเภทของไดรฟ์กำหนดการใช้งาน: การกดแบบกลไกจะควบคุมการปั๊มด้วยความเร็วสูง ในขณะที่การกดแบบไฮดรอลิกจะให้แรงที่ยั่งยืนที่จำเป็นสำหรับการดึงลึก
ความแข็งแกร่งของเฟรมส่งผลต่ออายุการใช้งานของเครื่องมือ: เฟรมด้านตรงมีความต้านทานการโก่งตัวได้ดีกว่าเมื่อเทียบกับเฟรม C ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาแม่พิมพ์ในการใช้งานที่มีพิกัดความเผื่อสูงได้โดยตรง
เศรษฐศาสตร์ระยะยาวขยายไปไกลกว่าเครื่องจักร: ข้อกำหนดพื้นฐานของสิ่งอำนวยความสะดวก ความเข้ากันได้ของระบบอัตโนมัติ และรูปแบบการใช้พลังงานมีอิทธิพลอย่างมากต่อ ROI ในระยะยาว
การเลือกอุปกรณ์ที่เหมาะสมเริ่มต้นด้วยการวิเคราะห์ชิ้นส่วนที่คุณตั้งใจจะผลิตอย่างเข้มงวด คุณลักษณะทุกอย่างของวัตถุดิบและส่วนประกอบสำเร็จรูปมีอิทธิพลอย่างมากต่อข้อกำหนดทางกลที่จำเป็นของอุปกรณ์ปั๊มขึ้นรูป คุณไม่สามารถระบุเครื่องจักรได้หากไม่เข้าใจก่อนว่าเครื่องจักรจะชนอะไร ต้องตีได้เร็วแค่ไหน และต้องทนต่อค่าความคลาดเคลื่อนของชิ้นส่วนสุดท้ายได้มากน้อยเพียงใด
คุณสมบัติทางกายภาพของโลหะเป็นตัวกำหนดแรงพื้นฐานที่จำเป็นในการเปลี่ยนรูปหรือเฉือน วัสดุที่แตกต่างกันมีความต้านทานแรงเฉือนและผลผลิตที่แตกต่างกันอย่างมาก การตอกเหล็กเหนียวเชิงพาณิชย์มาตรฐาน 1.8 มม. ต้องใช้โปรไฟล์แรงที่คาดเดาได้ อย่างไรก็ตาม การพยายามแปรรูปเหล็กความแข็งแรงสูงขั้นสูง (AHSS) หรือโลหะผสมแบบดูอัลเฟสขนาด 1.8 มม. ต้องใช้น้ำหนักที่สูงขึ้นอย่างมากและความแข็งแกร่งของโครงสร้างขนาดใหญ่เพื่อเอาชนะความต้านทานการเสียรูปขั้นสุดขีดของวัสดุ
อะลูมิเนียมนำเสนอความท้าทายที่แตกต่างไปจากเดิมอย่างสิ้นเชิง แม้ว่าอลูมิเนียมจะนุ่มกว่าและต้องใช้น้ำหนักดิบน้อยกว่า แต่อะลูมิเนียมก็มีแนวโน้มที่จะเกิดการครูดและฉีกขาดระหว่างการขึ้นรูป บ่อยครั้งที่ต้องใช้โปรไฟล์ระยะชักแบบพิเศษและการควบคุมความเร็วการเลื่อนที่แม่นยำเพื่อให้วัสดุไหลเข้าสู่โพรงแม่พิมพ์ได้อย่างเหมาะสม ทีมวิศวกรจะต้องจัดทำเอกสารเกี่ยวกับความหนาสูงสุดของวัสดุ ความต้านทานแรงดึงสูงสุด และความต้านทานแรงเฉือนสูงสุดสำหรับการผลิตในปัจจุบันและในอนาคตทั้งหมด ก่อนที่จะประเมินเครื่องจักรใดๆ
ประเภทวัสดุ | ความแข็งแรงของผลผลิตโดยทั่วไป (MPa) | ลักษณะการขึ้นรูป | กดความต้องการผลกระทบ |
|---|---|---|---|
เหล็กอ่อนเชิงพาณิชย์ | 150 - 250 | มีความเหนียวสูง การไหลที่คาดเดาได้ | น้ำหนักมาตรฐานและความแข็งแกร่งของเฟรมเพียงพอ |
อลูมิเนียมอัลลอยด์ (เช่น 6061) | 275 - 300 | มีแนวโน้มที่จะเกิดสนิมต้องใช้การหล่อลื่น | ต้องมีการควบคุมความเร็วที่แม่นยำเพื่อป้องกันการฉีกขาด |
เหล็กกล้าความแข็งแรงสูงขั้นสูง (AHSS) | 500 - 1,000+ | สปริงกลับสูง ทนทานสูง | ต้องการน้ำหนักสูง เฟรมด้านตรงที่แข็งแกร่ง และการดูดซับแรงกระแทก |
สแตนเลส (เช่น 304) | 215 - 505 | แข็งตัวเร็วในระหว่างการขึ้นรูป | ต้องใช้แรงอย่างต่อเนื่องและความเร็วในการวาดช้าลง |
ข้อกำหนดด้านปริมาณงานจะกำหนดความเร็วในการปฏิบัติงานที่จำเป็น โดยวัดเป็นจังหวะต่อนาที (SPM) การรันแบบกำหนดเองในปริมาณต่ำจะจัดลำดับความสำคัญของการเปลี่ยนแปลงแม่พิมพ์อย่างรวดเร็ว พื้นที่เตียงที่เข้าถึงได้ และความยืดหยุ่นในการตั้งค่าเหนือความเร็วดิบ ในทางกลับกัน การผลิตต่อเนื่องในปริมาณมากต้องการอุปกรณ์ที่ได้รับการปรับให้เหมาะสมเพื่อการหมุนเวียนที่รวดเร็วและต่อเนื่องและการป้อนวัสดุอัตโนมัติ
การขึ้นรูปหนักและการขึ้นรูปลึกต้องใช้ความเร็วที่ช้าลง โดยทั่วไปจะอยู่ระหว่าง 10 ถึง 18 SPM ความเร็วที่ช้าลงนี้ทำให้วัสดุมีเวลาเพียงพอในการยืดและไหลผ่านหมัดโดยไม่แตกหัก โดยทั่วไปการดำเนินการตัดกระดาษด้วยความเร็วสูงมาตรฐานจะอยู่ระหว่าง 125 ถึง 250 SPM สำหรับงานปิดผิวด้วยความเร็วสูงพิเศษ เช่น การปั๊มเคลือบมอเตอร์ไฟฟ้า อุปกรณ์พิเศษสามารถรับได้ถึง 1800 SPM การใช้เครื่องจักรที่ SPM สูงสุดสัมบูรณ์อย่างต่อเนื่องจะทำให้ระบบคลัตช์และเบรกเสื่อมคุณภาพก่อนเวลาอันควร ดังนั้น วิศวกรมักจะระบุเครื่องจักรที่มีความเร็วสูงกว่าอัตราการผลิตเป้าหมายถึง 20%
งานโลหะที่ต้องการจะจำกัดตัวเลือกอุปกรณ์ของคุณ การดำเนินการปิดและเจาะเกี่ยวข้องกับการตัดโลหะ ซึ่งต้องใช้แรงกระแทกสูงอย่างกะทันหันที่ด้านล่างของจังหวะพอดี การสร้างเหรียญต้องใช้แรงมหาศาลในระยะทางที่สั้นมากเพื่ออัดโลหะให้เป็นรูปทรงเฉพาะ ซึ่งต้องใช้ความแข็งแกร่งของเฟรมอย่างมากเพื่อป้องกันไม่ให้เครื่องหยุดนิ่ง
การขึ้นรูปลึกต้องใช้แรงกดที่สม่ำเสมอและสม่ำเสมอตลอดจังหวะยาวเพื่อดึงโลหะเข้าไปในโพรงแม่พิมพ์โดยไม่ทำให้ผนังด้านข้างเป็นรอยย่นหรือฉีกขาด การปั๊มแม่พิมพ์แบบก้าวหน้า ซึ่งแถบโลหะป้อนผ่านหลายสถานีในบล็อกแม่พิมพ์เดียว ต้องใช้ความแม่นยำเป็นพิเศษ เครื่องจักรจะต้องรักษาการจัดตำแหน่งที่สมบูรณ์แบบในทุกสถานีพร้อมๆ กัน จำเป็นต้องมีเฟรมที่มีความแข็งแกร่งสูงและบูรณาการจังหวะการป้อนที่แม่นยำ
ความคลาดเคลื่อนของชิ้นส่วนที่เสร็จแล้วจะกำหนดความแม่นยำที่ต้องการของอุปกรณ์โดยตรง ข้อกำหนดด้านความแม่นยำที่เข้มงวดต้องการเฟรมที่มีความแข็งแกร่งสูง ซึ่งต้านทานการโก่งตัวภายใต้ภาระ เมื่อเฟรมเบี่ยงเบน การเจาะและดายจะสูญเสียการจัดตำแหน่ง แม้แต่การวางแนวที่ไม่ถูกต้องเพียงไม่กี่ในพันนิ้วก็นำไปสู่ชิ้นส่วนที่ไม่ยอมรับ การสึกหรอของแม่พิมพ์ที่เร่งขึ้น และเศษเหล็กที่มากเกินไป
การใช้งานที่มีความแม่นยำสูงต้องใช้ระบบรางเลื่อนขั้นสูง กิ๊บสี่จุดมาตรฐานอาจเพียงพอสำหรับการตัดเฉือนขั้นพื้นฐาน แต่แม่พิมพ์โปรเกรสซีฟที่มีความทนทานต่ำต้องใช้ระบบนำทางกิ๊บแปดจุด เพื่อรักษาความขนานที่เข้มงวดระหว่างสไลด์และเบดตลอดจังหวะทั้งหมด การปั๊มโลหะที่คุ้มต้นทุนต้องอาศัยการลดเศษเหลือน้อยที่สุดและยืดระยะเวลาการบำรุงรักษาแม่พิมพ์ ซึ่งทั้งสองอย่างนี้ขึ้นอยู่กับความแม่นยำและความแข็งแกร่งโดยธรรมชาติของเครื่องที่เลือก

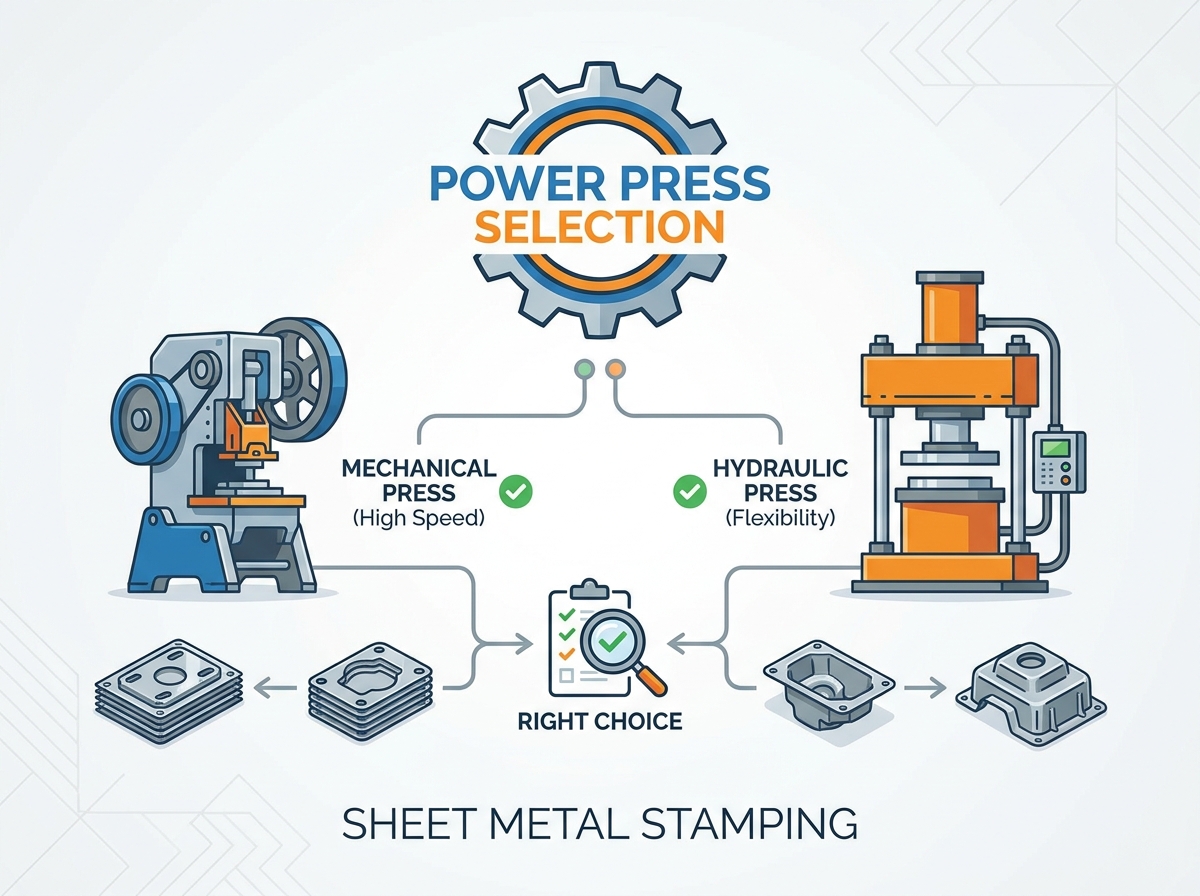

ระบบขับเคลื่อนจะกำหนดวิธีจัดเก็บ ส่ง และจ่ายพลังงานให้กับชิ้นงาน การทำความเข้าใจกลไกของไดรฟ์แต่ละประเภทถือเป็นสิ่งสำคัญสำหรับการจับคู่เครื่องจักรกับความต้องการเฉพาะของการดำเนินการปั๊มขึ้นรูปของคุณ การเลือกสถาปัตยกรรมไดรฟ์ที่ไม่ถูกต้องจะรับประกันปัญหาคอขวดในการผลิตและความล้มเหลวของอุปกรณ์ก่อนเวลาอันควร
ระบบกลไกใช้มอเตอร์ไฟฟ้าในการหมุนมู่เล่ขนาดใหญ่และหนัก เพื่อกักเก็บพลังงานจลน์ เมื่อผู้ปฏิบัติงานหรือระบบอัตโนมัติเริ่มจังหวะ คลัตช์แบบนิวแมติกหรือไฮดรอลิกจะเริ่มทำงาน โดยเชื่อมต่อมู่เล่ที่กำลังหมุนเข้ากับเพลาข้อเหวี่ยงหรือเพลาเยื้องศูนย์ เพลานี้จะแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นขึ้นและลงของสไลด์ เบรกสำหรับงานหนักจะหยุดการเลื่อนที่ด้านบนของจังหวะเมื่อคลัตช์หลุดออก
เครื่องจักรเหล่านี้ครอบงำกระบวนการตัดโลหะด้วยความเร็วสูง การขึ้นรูปตื้น และกระบวนการแม่พิมพ์แบบก้าวหน้า เนื่องจากมีรอบเวลาที่รวดเร็วและการจ่ายพลังงานที่เชื่อถือได้ กำลังการผลิตมาตรฐานโดยทั่วไปจะอยู่ระหว่าง 30 ถึง 600 ตัน ข้อจำกัดเบื้องต้นของการขับเคลื่อนแบบกลไกคือแรงพิกัดสูงสุดจะมีให้ใกล้กับจุดศูนย์กลางตายล่าง (BDC) ของระยะชักเท่านั้น หากการทำงานของคุณต้องการน้ำหนักสูงในช่วงชัก เครื่องอัดแบบกลไกจะหยุดทำงาน นอกจากนี้ ความยาวระยะชักได้รับการแก้ไขแล้ว และไม่สามารถปรับความเร็วสไลด์กลางจังหวะได้
ระบบไฮดรอลิกสร้างแรงโดยใช้แรงดันของเหลว มอเตอร์ไฟฟ้าขับเคลื่อนปั๊มไฮดรอลิก ซึ่งส่งแรงดันน้ำมันเข้าไปในกระบอกสูบเหนือศีรษะขนาดใหญ่ แรงดันที่กระทบต่อลูกสูบกระบอกสูบทำให้สไลด์เลื่อนลง วาล์วปรับทิศทางจะควบคุมการไหลของของไหล โดยกำหนดทิศทางและความเร็วของจังหวะที่แน่นอน
ระบบเหล่านี้มีความเป็นเลิศในการขึ้นรูปลึก การขึ้นรูปที่ซับซ้อน และการใช้งานที่ต้องการน้ำหนักสูงสุดตลอดระยะชักทั้งหมด เนื่องจากแรงถูกสร้างขึ้นโดยความดันของของไหลมากกว่าการเชื่อมต่อทางกล ความยาวของระยะชักจึงสามารถปรับได้เต็มที่ และแรงกดจะไม่สามารถรับภาระมากเกินไปทางกลไกได้ อย่างไรก็ตาม เครื่องจักรไฮดรอลิกโดยทั่วไปจะทำงานที่ SPM ช้ากว่าเมื่อเปรียบเทียบกับเครื่องจักรประเภทเดียวกัน นอกจากนี้ยังทำให้เกิดการรั่วไหลของของไหล ต้องใช้ตัวแลกเปลี่ยนความร้อนเพื่อรักษาความเย็นของน้ำมัน และต้องการการบำรุงรักษาปั๊ม วาล์ว และซีลอย่างเข้มงวด
เทคโนโลยีเซอร์โวเข้ามาแทนที่มู่เล่ คลัตช์ และเบรกแบบเดิมด้วยเซอร์โวมอเตอร์ขับเคลื่อนโดยตรงที่มีแรงบิดสูงซึ่งเชื่อมต่อโดยตรงกับเพลาขับ สถาปัตยกรรมนี้ให้การควบคุมตำแหน่ง ความเร็ว และแรงของสไลด์ได้อย่างสมบูรณ์ทุกๆ เสี้ยวมิลลิเมตรตลอดการเคลื่อนตัว
ระบบเซอร์โวเหมาะอย่างยิ่งสำหรับการขึ้นรูปที่มีความแม่นยำสูง การประมวลผลวัสดุที่ซับซ้อน เช่น AHSS และการใช้งานที่ต้องการความเร็วสไลด์แบบแปรผัน ผู้ปฏิบัติงานสามารถตั้งโปรแกรมโปรไฟล์จังหวะที่ซับซ้อนได้ ตัวอย่างเช่น สไลด์สามารถเข้าใกล้วัสดุได้อย่างรวดเร็ว ช้าลงอย่างมากในระหว่างขั้นตอนการขึ้นรูปจริงเพื่อป้องกันการฉีกขาด อยู่ที่ด้านล่างเพื่อลดการเด้งกลับของวัสดุ จากนั้นจึงถอยกลับอย่างรวดเร็ว นอกจากนี้ยังสามารถทำงานในโหมดลูกตุ้ม โดยใช้จังหวะสั้น ๆ โดยไม่กลับไปที่จุดศูนย์กลางตายด้านบน ซึ่งจะเพิ่ม SPM อย่างหนาแน่นสำหรับการขึ้นรูปแบบตื้น ข้อจำกัดหลักคือรายจ่ายฝ่ายทุนล่วงหน้าที่สูงขึ้นอย่างมาก และข้อกำหนดสำหรับบุคลากรซ่อมบำรุงเฉพาะทางที่ได้รับการฝึกอบรมเกี่ยวกับเซอร์โวอิเล็กทรอนิกส์ขั้นสูง
การประเมินการกำหนดค่าเครื่องจักรเฉพาะเจาะจงจำเป็นต้องแปลเกณฑ์การผลิตของคุณให้เป็นข้อกำหนดเฉพาะทางกล ซึ่งเกี่ยวข้องกับการคำนวณที่แม่นยำ ความเข้าใจอย่างถ่องแท้เกี่ยวกับหลักการทางวิศวกรรมโครงสร้าง และการประเมินรายการเครื่องมือของคุณตามความเป็นจริง
การกำหนดแรงที่แน่นอนที่จำเป็นต่อแรงเฉือนหรือขึ้นรูปชิ้นส่วนจะช่วยป้องกันความล้มเหลวของอุปกรณ์ที่เป็นภัยพิบัติ การคาดเดาน้ำหนักจากงานก่อนหน้านี้เป็นวิธีที่รวดเร็วในการซ่อมแซมเพลาข้อเหวี่ยงที่แตกหักและแม่พิมพ์ที่แตกหัก สำหรับการตัดและตัดเฉือน สูตรมาตรฐานสำหรับการคำนวณแรงที่ต้องการนั้นตรงไปตรงมา: เส้นรอบวงของการตัด × ความหนาของวัสดุ × ความต้านทานแรงเฉือนของวัสดุ
อย่างไรก็ตาม การคำนวณพื้นฐานนี้ไม่เพียงพอสำหรับการระบุ การ กด วิศวกรจะต้องคำนึงถึงแรงลอกด้วย เมื่อเจาะทะลุโลหะ วัสดุจะจับหมัดแน่น แรงที่ต้องใช้ในการดึงหมัดกลับออกจากวัสดุมักจะเพิ่ม 10% ถึง 20% ของน้ำหนักที่ต้องการทั้งหมด นอกจากนี้ การใช้ปัจจัยด้านความปลอดภัยมาตรฐาน 20% ถึง 30% ช่วยให้มั่นใจได้ว่าเครื่องจักรจะทำงานได้อย่างสะดวกสบายภายในขีดจำกัด ป้องกันความเครียดของมอเตอร์และความล้าของโครงสร้างกำลัง
ปัจจัยสำคัญอีกประการหนึ่งคือ "น้ำหนักแบบย้อนกลับ" หรือการกระแทกแบบสแนปทรู เมื่อหมัดเจาะวัสดุที่มีความแข็งแรงสูงในระหว่างการเจาะกระแทกอย่างหนัก พลังงานที่สะสมไว้จะถูกปล่อยออกมาอย่างกะทันหันจะส่งคลื่นกระแทกที่รุนแรงกลับขึ้นไปผ่านสไลด์และเฟรม น้ำหนักย้อนกลับที่มากเกินไปจะทำลายแบริ่ง โครงรอยแตกร้าว และทำให้เครื่องมือคาร์ไบด์แตก การระบุเครื่องจักรที่มีมวลเพียงพอ แท่งผูกที่ทนทาน และความสามารถในการดูดซับแรงกระแทกเฉพาะจะช่วยลดแรงทำลายล้างนี้
โครงโครงสร้างต้องทนทานต่อแรงกระทำจำนวนมากซ้ำๆ โดยไม่งอหรือบิดงอ สถาปัตยกรรมเฟรมหลักทั้งสองมีข้อได้เปรียบที่แตกต่างกันและข้อเสียเปรียบที่รุนแรง ขึ้นอยู่กับลำดับความสำคัญในการปฏิบัติงานของคุณ
เครื่องเฟรมตัวซีจะมีเฟรมที่มีรูปร่างคล้ายตัวอักษร "C" โดยให้ด้านหน้าและทั้งสองด้านเปิดออกจนสุด การออกแบบนี้ให้การเข้าถึงสามด้านที่ยอดเยี่ยมสำหรับการป้อนด้วยมือ เปลี่ยนแม่พิมพ์ได้ง่าย และรองรับชิ้นส่วนที่มีรูปทรงกว้างหรือดูอึดอัดซึ่งยื่นออกไปเลยเตียง พวกเขายังต้องการพื้นที่ขนาดเล็กบนพื้นโรงงาน ทำให้เหมาะสำหรับสถานที่ที่มีผู้คนหนาแน่น
ข้อเสียเปรียบที่สำคัญคือการโก่งตัวเชิงมุม ภายใต้การบรรทุกของหนัก ด้านหน้าที่เปิดอยู่ของ "C" มีแนวโน้มที่จะเปิดออกเล็กน้อย ซึ่งเป็นปรากฏการณ์ที่เรียกกันทั่วไปในร้านค้าว่า "หาว" แม้แต่การหาวเพียงไม่กี่ในพันของนิ้วก็ยังชกหมัดและตายไปอย่างไม่อยู่ในแนวเดียวกัน การวางแนวที่ไม่ตรงนี้จะเร่งการสึกหรอของแม่พิมพ์ ทำให้เกิดครีบบนชิ้นส่วนที่เสร็จแล้ว และลดข้อกำหนดด้านความแม่นยำลงอย่างมากในการใช้งานที่มีพิกัดความเผื่อสูง เฟรมตัว C เหมาะที่สุดสำหรับน้ำหนักที่เบากว่า การขึ้นรูปแบลงก์โหลดตรงกลาง และการขึ้นรูปตื้น
โครงด้านตรงประกอบด้วยเตียงที่มีน้ำหนักมาก กระหม่อมด้านบน และเหล็กกระดูกงูแนวตั้ง 2 ชิ้น ทำให้เกิดรูปทรง "O" ปิด คันผูกเหล็กขนาดใหญ่สี่เส้นวิ่งในแนวตั้งผ่านชุดประกอบทั้งหมด ระหว่างการติดตั้ง ก้านผูกเหล่านี้จะได้รับความร้อนและขันน็อตให้แน่น เมื่อก้านเย็นลงและหดตัว จะทำให้ทั้งเฟรมถูกบีบอัดอย่างมาก ระบบรองรับสี่เสาแบบโหลดล่วงหน้านี้ช่วยลดการโก่งตัวเชิงมุมได้จริง
เครื่องจักรด้านตรงรักษาความขนานกันอย่างเคร่งครัดระหว่างรางสไลด์และกระบะ แม้จะอยู่ภายใต้การโหลดที่อยู่ตรงกลางสูงสุดก็ตาม สิ่งเหล่านี้จำเป็นอย่างยิ่งสำหรับการใช้งานที่มีน้ำหนักมาก การใช้งานแม่พิมพ์แบบโปรเกรสซีฟ และกระบวนการใดๆ ที่ต้องการความแม่นยำสูงที่สุด ข้อดีข้อเสียได้แก่ การเข้าถึงพื้นที่เครื่องมืออย่างจำกัด (โดยทั่วไปจะจำกัดอยู่ที่กระจกด้านหน้าและด้านหลัง) และขนาดพื้นที่ทางกายภาพที่ใหญ่ขึ้นอย่างเห็นได้ชัด
ขนาดทางกายภาพเป็นตัวกำหนดว่าแม่พิมพ์เฉพาะจะพอดีและทำงานภายในเครื่องจักรหรือไม่ การมองข้ามมิติเหล่านี้ในระหว่างขั้นตอนข้อกำหนดทำให้อุปกรณ์ไม่มีประโยชน์สำหรับเครื่องมือที่มีอยู่ของคุณ
ความยาวช่วงชักคือระยะทางรวมที่สไลด์เคลื่อนที่จากจุดศูนย์กลางตายบน (TDC) ไปยังจุดศูนย์กลางตายล่าง (BDC) ระยะชักต้องยาวพอที่จะเคลียร์ความลึกของชิ้นส่วนที่ขึ้นรูป และจัดให้มีพื้นที่เพียงพอสำหรับการดีดชิ้นส่วนและการป้อนวัสดุโดยอัตโนมัติ หากระยะชักสั้นเกินไป จะไม่สามารถถอดชิ้นส่วนออกจากแม่พิมพ์ได้
ความสูงปิดคือระยะห่างจากด้านบนของเตียงถึงด้านล่างของสไลด์เมื่อระยะชักอยู่ที่ BDC และการปรับสไลด์ขึ้นจนสุด มิตินี้จะกำหนดความสูงสูงสุดของบล็อกแม่พิมพ์ที่สามารถติดตั้งได้ วิศวกรจะต้องตรวจสอบความเข้ากันได้ของพื้นที่แม่พิมพ์ โดยคำนึงถึงความหนาของแผ่นเสริมหรือระบบเปลี่ยนแม่พิมพ์อย่างรวดเร็ว
ขนาดเตียง (ขนาดจากซ้ายไปขวาและจากหน้าไปหลัง) จะต้องรองรับขนาดเครื่องมือในปัจจุบัน ในขณะเดียวกันก็ให้มีพื้นที่สำหรับแม่พิมพ์โปรเกรสซีฟที่มีขนาดใหญ่กว่าในอนาคต เตียงที่มีขนาดเล็กเกินไปทำให้เครื่องมือยื่นออกมา เมื่อแม่พิมพ์อยู่เหนือเตียง จะทำให้เกิดการโหลดที่ไม่สม่ำเสมอ ความเค้นของเฟรมอย่างรุนแรง และการเสื่อมสภาพอย่างรวดเร็วของโครงสไลด์
การดำเนินการปั๊มขึ้นรูปสมัยใหม่อาศัยระบบอัตโนมัติอย่างมากเพื่อให้เกิดการผลิตที่คุ้มต้นทุน การกดด้วยมือแบบสแตนด์อโลนนั้นหาได้ยากมากขึ้นในสภาพแวดล้อมที่มีการผลิตสูง เครื่องจักรที่เลือกจะต้องทำงานร่วมกับอุปกรณ์ต่อพ่วงได้อย่างลงตัว
ระบบการป้อน รวมถึงเครื่องคลายคอยล์สำหรับงานหนัก เครื่องยืดผมด้วยไฟฟ้า และเครื่องป้อนคอยล์ที่ขับเคลื่อนด้วยเซอร์โว จะต้องซิงโครไนซ์กับวงจรการทำงานของเครื่องจักรอย่างสมบูรณ์แบบ วิศวกรจะต้องประเมินสถาปัตยกรรมการควบคุมเพื่อให้แน่ใจว่ามีการสื่อสารที่ราบรื่นระหว่างตัวเข้ารหัสและสายป้อน หากตัวป้อนดันวัสดุในขณะที่แม่พิมพ์ยังคงปิดอยู่ จะทำให้เกิดภัยพิบัติร้ายแรง
ความสามารถรองมักจะกำหนดตัวเลือกอุปกรณ์ขั้นสุดท้าย การน็อคเอาท์ช่วยในการดีดชิ้นส่วนออกจากครึ่งดายบน เบาะรองนั่งที่ติดตั้งอยู่บนเตียงจะควบคุมแรงกดขึ้นระหว่างการดำเนินการวาดลึกเพื่อยึดพื้นที่ว่างให้เรียบและป้องกันรอยยับ การตั้งค่าขั้นสูงอาจต้องมีการผสานรวมกับหน่วยต๊าปในแม่พิมพ์ ระบบถ่ายโอนชิ้นส่วน หรือสายพานลำเลียงกำจัดเศษอัตโนมัติ อุปกรณ์ต้องมีอินเทอร์เฟซทางกล พอร์ตนิวแมติก และลอจิกควบคุมที่จำเป็นเพื่อรองรับฟังก์ชันที่สำคัญเหล่านี้
การระบุเครื่องจักรอุตสาหกรรมจำเป็นต้องสร้างความสมดุลระหว่างการใช้จ่ายเงินทุนทันทีกับตัวชี้วัดการดำเนินงานในระยะยาว ทีมวิศวกรจะต้องประเมินว่าสถาปัตยกรรมที่แตกต่างกันส่งผลต่อประสิทธิภาพการผลิตโดยรวมและค่าใช้จ่ายของโรงงานอย่างไร
การกำหนดค่าทางกลมาตรฐานแสดงถึงรายจ่ายฝ่ายทุนเริ่มต้นที่ต่ำกว่าเมื่อเปรียบเทียบกับทางเลือกที่ขับเคลื่อนด้วยเซอร์โวขั้นสูง สำหรับการกัดขึ้นรูปชิ้นส่วนธรรมดาในปริมาณมากโดยเฉพาะโดยใช้เหล็กเหนียว การตั้งค่าเชิงกลจะให้ผลลัพธ์ที่รวดเร็วและเชื่อถือได้ อย่างไรก็ตาม เทคโนโลยีเซอร์โวนำเสนอความสามารถรอบด้านที่ไม่มีใครเทียบได้ ความสามารถในการตั้งโปรแกรมโปรไฟล์ระยะชักที่แน่นอนจะช่วยลดอัตราเศษของวัสดุที่ซับซ้อน ลดการดำเนินการเก็บผิวขั้นสุดท้ายให้เหลือน้อยที่สุด และช่วยให้เครื่องจักรเครื่องเดียวสามารถทำงานได้ซึ่งอาจต้องใช้เครื่องจักรเฉพาะหลายเครื่อง ต้นทุนเริ่มต้นที่สูงขึ้นของแท่นพิมพ์เซอร์โวมักจะถูกชดเชยด้วยการกำจัดขั้นตอนการประมวลผลขั้นปลาย
ระบบขับเคลื่อนที่แตกต่างกันมีคุณลักษณะการใช้พลังงานที่แตกต่างกัน มู่เล่แบบกลไกดึงกำลังอย่างต่อเนื่องเพื่อรักษามวลการหมุน แม้ในขณะที่เดินเบาระหว่างจังหวะหรือระหว่างการเปลี่ยนแม่พิมพ์ ในทางตรงกันข้าม ระบบไฮดรอลิกและเซอร์โวใช้พลังงานตามความต้องการ โดยดึงกระแสที่มีนัยสำคัญในระหว่างจังหวะการขึ้นรูปจริงเท่านั้น โรงงานที่มีเป้าหมายการใช้พลังงานที่เข้มงวดจะต้องประเมินโปรไฟล์เหล่านี้เทียบกับตารางการผลิตเฉพาะของตน เครื่องอัดเซอร์โวมักจะรวมระบบการนำพลังงานกลับมาใช้ใหม่ โดยจัดเก็บพลังงานการเบรกไว้ในธนาคารตัวเก็บประจุเพื่อใช้ในจังหวะถัดไป ส่งผลให้ความต้องการพลังงานสูงสุดราบเรียบลงอย่างมาก
เครื่องมือถือเป็นค่าใช้จ่ายจำนวนมากอย่างต่อเนื่องในการปั๊มโลหะ แม่พิมพ์โปรเกรสซีฟคาร์ไบด์คุณภาพสูงมีราคาหลายหมื่นหรือหลายแสนดอลลาร์ การลงทุนกับเฟรมด้านตรงที่มีความแข็งแกร่งสูงนั้นต้องใช้งบประมาณเริ่มต้นที่มากกว่าเฟรม C ที่เทียบเคียงกัน อย่างไรก็ตาม การขจัดการโก่งตัวเชิงมุมจะช่วยลดการสึกหรอของการเจาะและดายได้อย่างมาก การขยายระยะเวลาระหว่างการลับคมแม่พิมพ์และการบำรุงรักษาจะช่วยชดเชยต้นทุนอุปกรณ์เริ่มแรกที่สูงขึ้นอย่างรวดเร็ว โดยเฉพาะอย่างยิ่งในการใช้งานที่มีปริมาณมากหรือมีพิกัดความเผื่อสูง
การติดตั้งเครื่องจักรอุตสาหกรรมหนักนำมาซึ่งความท้าทายด้านลอจิสติกส์และความปลอดภัยที่สำคัญ การเพิกเฉยต่อข้อจำกัดของสิ่งอำนวยความสะดวกในระหว่างขั้นตอนข้อกำหนดทำให้เกิดต้นทุนที่สูงเกินจำนวนมหาศาล ความเสียหายของโครงสร้าง และการทดสอบเดินเครื่องที่ล่าช้า
อุปกรณ์ที่มีน้ำหนักมากไม่สามารถวางบนพื้นคอนกรีตมาตรฐานขนาด 6 นิ้วได้ แรงแบบไดนามิกที่เกิดขึ้นระหว่างการปฏิบัติงานจำเป็นต้องมีรากฐานพิเศษ สิ่งอำนวยความสะดวกมักจะต้องทำการทดสอบการแบกของดิน ขุด และเทหลุมคอนกรีตเสริมเหล็กอย่างหนักซึ่งออกแบบมาเพื่อรองรับโหลดไดนามิกเฉพาะของเครื่องจักร นอกจากนี้ วิศวกรจะต้องระบุตัวยึดหรือแผ่นแยกการสั่นสะเทือนเพื่อป้องกันคลื่นกระแทกสร้างความเสียหายให้กับโครงสร้างอาคาร ทำให้พื้นที่อยู่ติดกันแตกร้าว หรือรบกวนอุปกรณ์ตัดเฉือนที่มีความแม่นยำในบริเวณใกล้เคียง
การใช้งานเครื่องจักรปั๊มขึ้นรูปขนาดใหญ่มีความเสี่ยงด้านความปลอดภัยขั้นรุนแรง อุปกรณ์ทั้งหมดต้องเป็นไปตามมาตรฐาน OSHA 1910.217 และ ANSI B11.1 อย่างเคร่งครัด ข้อมูลจำเพาะต้องมีความน่าเชื่อถือในการควบคุม เพื่อให้มั่นใจว่าความล้มเหลวของส่วนประกอบเดียวในระบบควบคุมจะไม่ส่งผลให้เกิดจังหวะที่ไม่ได้ตั้งใจ การผสานรวมด้านความปลอดภัยที่จำเป็น ได้แก่ ม่านกันแสง คอนโซลควบคุมแบบสองมือ การป้องกันขอบเขตทางกายภาพ และระบบล็อคสไลด์แบบกลไกสำหรับงานหนัก (บล็อคนิรภัย) สำหรับขั้นตอนการบำรุงรักษาแม่พิมพ์
การหยุดทำงานทำลายตารางการผลิต การซื้อแบรนด์ที่ไม่ชัดเจนหรืออุปกรณ์ที่ไม่ได้รับการสนับสนุนทำให้เกิดความเสี่ยงร้ายแรงเกี่ยวกับความพร้อมของชิ้นส่วน ทีมวิศวกรต้องตรวจสอบให้แน่ใจว่าส่วนประกอบทดแทนที่สำคัญ เช่น แผ่นคลัตช์แบบนิวแมติก ผ้าเบรก ซีลไฮดรอลิก ลิมิตสวิตช์ลูกเบี้ยวโรตารี และมอเตอร์ขับเคลื่อน นั้นสามารถเข้าถึงได้ทันที การเป็นพันธมิตรกับผู้ผลิตที่จัดตั้งขึ้นรับประกันการเข้าถึงการสนับสนุนทางเทคนิค ส่วนประกอบที่ได้มาตรฐาน และลดระยะเวลาของการหยุดทำงานที่เกี่ยวข้องกับการบำรุงรักษา
การเลือกอุปกรณ์ที่เหมาะสมจะต้องคำนึงถึงมาตรวัดวัสดุ การทำงานที่ต้องการ ข้อกำหนดด้านความแม่นยำที่เข้มงวด และปริมาณการผลิตที่คาดการณ์ไว้ ไม่มีวิธีแก้ปัญหาที่เป็นสากล ความสำเร็จขึ้นอยู่กับการจับคู่ความสามารถทางกลให้ตรงกับความต้องการทางวิศวกรรมเฉพาะและข้อจำกัดของโรงงาน
เพื่อนำทางกระบวนการข้อกำหนดที่ซับซ้อนนี้ ให้ทำตามขั้นตอนถัดไปที่สามารถดำเนินการได้เหล่านี้:
ตรวจสอบสินค้าคงคลังแม่พิมพ์ในปัจจุบันและที่คาดการณ์ไว้ของคุณเพื่อบันทึกความสูงในการปิด ความยาวระยะชัก และขนาดเตียงที่แน่นอน ก่อนที่จะดูข้อมูลจำเพาะของเครื่องจักร
คำนวณน้ำหนักสูงสุดที่จำเป็นสำหรับวัสดุที่หนาที่สุดและมีความแข็งแรงสูงที่สุดของคุณ โดยใช้เกณฑ์ความปลอดภัย 20% และการแยกตัวประกอบในแรงลอกอย่างเคร่งครัด
ประเมินความสามารถในการรับน้ำหนักบนพื้นของโรงงาน ระยะห่างจากเครนเหนือศีรษะ และกำลังไฟฟ้าที่มีอยู่ เพื่อแยกแยะขนาดเครื่องจักรที่เข้ากันไม่ได้ในช่วงต้นของกระบวนการ
ปรึกษาโดยตรงกับวิศวกรแอปพลิเคชันเพื่อดำเนินการตรวจสอบความสามารถแบบกำหนดเอง โดยตรวจสอบว่าประเภทไดรฟ์และสถาปัตยกรรมเฟรมที่คุณเลือกนั้นสอดคล้องกับการดำเนินการขึ้นรูปเฉพาะของคุณ
Zhejiang Jinaolan Machine Tool ก่อตั้งขึ้นในปี 1983 โดยผลิตเครื่องอัดเชิงกลและอุปกรณ์สายปั๊มแบบครบวงจร รวมถึงระบบป้อน แม่พิมพ์ และโซลูชั่นการถ่ายโอน ด้วยความสามารถในการกดเชิงกลตั้งแต่ 25 ถึง 2,400 ตัน บริษัทสนับสนุนผู้ผลิตที่กำลังมองหาโซลูชันที่ทำงานร่วมกันสำหรับการใช้งานปั๊มโลหะแบบอัตโนมัติและแม่นยำ
ตอบ: คำนวณแรงตัดที่ต้องการโดยการคูณเส้นรอบวงรวมของการตัดด้วยความหนาของวัสดุและความต้านทานแรงเฉือนของวัสดุ เพิ่ม 10% ถึง 20% สำหรับแรงลอก จากนั้นใช้ปัจจัยด้านความปลอดภัย 20% ถึง 30% เพื่อกำหนดน้ำหนักสุดท้ายที่ต้องการ เพื่อให้แน่ใจว่าเครื่องจะไม่ทำงานหนักเกินไประหว่างการทำงาน
ตอบ: เครื่องจักรเชิงกลใช้มู่เล่ที่ขับเคลื่อนด้วยมอเตอร์และคลัตช์ในการขับเคลื่อนเพลาข้อเหวี่ยง โดยให้ความเร็วสูงแต่มีแรงสูงสุดเฉพาะที่ด้านล่างของจังหวะเท่านั้น เครื่องจักรไฮดรอลิกใช้แรงดันของไหลและกระบอกสูบ ซึ่งให้ความเร็วที่ช้าลงแต่ให้น้ำหนักที่ปรับได้เต็มที่ตลอดระยะชักทั้งหมด
ตอบ: ความเร็วจะแตกต่างกันไปตามการใช้งานและการออกแบบ การขึ้นรูปหนักอาจดำเนินการที่ 10 ถึง 18 จังหวะต่อนาที (SPM) การปัดเศษด้วยความเร็วสูงมาตรฐานโดยทั่วไปจะทำงานระหว่าง 125 ถึง 250 SPM เครื่องจักรความเร็วสูงพิเศษเฉพาะสำหรับส่วนประกอบขนาดเล็กสามารถบรรลุถึง 1800 SPM
ตอบ: เฟรมด้านตรงมีส่วนรองรับสี่เสา ซึ่งช่วยลดการโก่งตัวเชิงมุม (การหาว) ภายใต้ภาระหนัก ความแข็งแกร่งที่เหนือกว่านี้ช่วยรักษาการจัดตำแหน่งที่เข้มงวดระหว่างพันช์และดาย ช่วยยืดอายุเครื่องมือและรับประกันความแม่นยำสูง C-frame ให้การเข้าถึงที่ดีกว่าแต่ประสบปัญหาการโก่งตัวระหว่างการตอกหนัก
ตอบ: แม้ว่าเทคโนโลยีเซอร์โวขั้นสูงจะเป็นไปได้ แต่อุปกรณ์มาตรฐานก็ทำได้ยากเช่นกัน การแบลงก์ต้องใช้แรงกระแทกความเร็วสูงที่ด้านล่างของระยะชัก (เหมาะสำหรับงานเชิงกล) ในขณะที่การขึ้นรูปลึกต้องใช้แรงกดที่ช้ากว่าและต่อเนื่องตลอดช่วงระยะชักยาว (เหมาะสำหรับงานไฮดรอลิก)
ตอบ: วัสดุที่หนาขึ้นต้องใช้แรงเฉือนหรือขึ้นรูปมากกว่าทวีคูณ ความหนาของวัสดุที่เพิ่มขึ้นจะกำหนดความสามารถในการรับน้ำหนักที่สูงขึ้น โครงที่แข็งแรงยิ่งขึ้นเพื่อรับมือกับความเครียดที่เพิ่มขึ้นโดยไม่เกิดการโก่งตัว และอาจเป็นประเภทไดรฟ์ที่แตกต่างกันเพื่อจัดการการไหลของวัสดุและการกระแทกทะลุผ่าน
ตอบ: น้ำหนักย้อนกลับหรือการกระแทกแบบ snap-through เกิดขึ้นในระหว่างการตัดชิ้นงานเมื่อหมัดทะลุวัสดุ การปล่อยแรงดันที่สะสมออกมาอย่างกะทันหันจะส่งคลื่นกระแทกอย่างรุนแรงกลับผ่านเฟรมและระบบขับเคลื่อนของเครื่อง น้ำหนักย้อนกลับที่มากเกินไปทำให้เกิดความล้าทางโครงสร้างอย่างรุนแรงและความล้มเหลวของส่วนประกอบก่อนเวลาอันควร
