การปั๊มแม่พิมพ์ แบบก้าวหน้า ต้องการความแม่นยำสูงสุดในสถานีต่อเนื่องหลายสถานี ความสมบูรณ์ของโครงสร้างและกลไกการขับเคลื่อนของอุปกรณ์ทำหน้าที่เป็นรากฐานสำหรับความแม่นยำนี้ การเลือกเฟรมหรือประเภทไดรฟ์ที่ไม่เหมาะสมทำให้เกิดการโก่งตัวเชิงมุม การสึกหรอของแม่พิมพ์ก่อนกำหนด ความล้มเหลวในการโหลดนอกศูนย์กลาง และอัตราของเสียที่ยอมรับไม่ได้ ความล้มเหลวทางกลไกเหล่านี้ทำลายอัตราการผลิตและหยุดสายการผลิต แตกต่างจากแม่พิมพ์คอมพาวนด์หรือแม่พิมพ์ถ่ายโอนที่ชิ้นส่วนเคลื่อนที่ผ่านระบบอัตโนมัติระหว่างสถานีที่แยกจากกัน แม่พิมพ์แบบโปรเกรสซีฟอาศัยแถบคอยล์แบบต่อเนื่อง กระบวนการนี้ต้องใช้เครื่องจักรที่ได้รับการปรับปรุงเพื่อการป้อนอย่างต่อเนื่อง การกระจายโหลดที่ไม่สม่ำเสมอ และการซิงโครไนซ์ความเร็วสูง
เพื่อเพิ่มผลตอบแทนจากการลงทุนและคุณภาพชิ้นส่วนให้สูงสุด วิศวกรและทีมจัดซื้อจะต้องประเมินสถาปัตยกรรมโดยพิจารณาจากความแข็งแกร่ง การกระจายน้ำหนัก และความเข้ากันได้ของระบบอัตโนมัติ แทนที่จะใช้ต้นทุนเงินทุนล่วงหน้าเพียงอย่างเดียว การทำความเข้าใจพฤติกรรมทางกลของอุปกรณ์ภายใต้ภาระไดนามิกหนักเป็นก้าวแรกในการสร้างสายการผลิตที่เชื่อถือได้และมีปริมาณมาก
ความแข็งแกร่งของเฟรมเป็นสิ่งสำคัญยิ่ง: การกดแบบด้านตรง (กล่องปิด) ไม่สามารถต่อรองได้สำหรับแม่พิมพ์แบบโปรเกรสซีฟส่วนใหญ่ เนื่องจากมีความต้านทานที่เหนือกว่าต่อการโหลดที่อยู่ตรงกลางเมื่อเปรียบเทียบกับตัวเลือก C-frame
การกำหนดประเภทของไดรฟ์ การใช้งาน: เครื่องอัดแบบกลไกให้จังหวะสูงสุดต่อนาที (SPM) สำหรับการปั๊มขึ้นรูปในปริมาณมาก ในขณะที่เครื่องอัดแบบเซอร์โวให้การควบคุมระยะชักที่ตั้งโปรแกรมได้สำหรับการขึ้นรูปในแม่พิมพ์ที่ซับซ้อน
น้ำหนักเป็นเพียงตัวชี้วัดเดียว: การประเมินน้ำหนักย้อนกลับ (แรงกระแทกแบบ snap-through) และขนาดเตียงมีความสำคัญพอๆ กับน้ำหนักที่ระบุเมื่อระบุอุปกรณ์สำหรับเครื่องมือแบบก้าวหน้า
การพึ่งพาระบบอัตโนมัติ: ประสิทธิภาพการดำเนินงานของแท่นปั๊มแบบก้าวหน้าอาศัยการบูรณาการอย่างราบรื่นเข้ากับระบบป้อนคอยล์อัตโนมัติ การยืดผม และการกำจัดเศษเหล็ก
สารบัญ
การโหลดจากศูนย์กลางเป็นสิ่งที่หลีกเลี่ยงไม่ได้ในเครื่องมือแบบหลายสถานี แรงไม่ค่อยมีศูนย์กลางอยู่ใต้ตัวแกะอย่างสมบูรณ์ คุณอาจใช้แม่พิมพ์สิบสองสถานีซึ่งมีการปัดเศษจำนวนมากที่สถานีที่สอง ในขณะที่สถานีที่สิบเอ็ดจัดการการดัดงอเล็กน้อย การกระจายแรงที่ไม่สม่ำเสมอนี้ทำให้เกิดเหตุการณ์พลิกคว่ำครั้งใหญ่บนสไลด์ อุปกรณ์จะต้องมีมวลโครงสร้างและความแข็งแกร่งเพียงพอที่จะต้านทานช่วงเวลานี้ และรักษาความขนานกันอย่างเข้มงวดระหว่างตัวผู้และเตียง
ความคลาดเคลื่อนของการโก่งตัวของเบดและกระทุ้งส่งผลโดยตรงต่อความแม่นยำของชิ้นส่วนและอายุการใช้งานของการเจาะ เมื่อเฟรมโก่งตัวภายใต้ภาระ การเจาะจะเข้าสู่ไดเมทริกซ์ที่มุมหนึ่ง การวางแนวที่ไม่ตรงนี้ทำให้เกิดการสึกหรอที่ไม่สม่ำเสมอบนขอบตัด ทำให้เกิดครีบบนชิ้นส่วนที่ถูกประทับตราและส่วนแม่พิมพ์โกน การโก่งตัวมากเกินไปจะช่วยลดช่วงเวลาระหว่างรอบการบำรุงรักษาแม่พิมพ์ได้อย่างมาก คุณต้องระบุการโก่งตัวสูงสุดที่อนุญาต ซึ่งโดยทั่วไปวัดเป็นหน่วยหนึ่งในพันนิ้วต่อฟุตของความยาวฐานเพื่อให้แน่ใจว่าเครื่องมือจะอยู่รอดได้ในระยะยาว
ประเภทวัสดุและความหนา | ประเภทการดำเนินงาน | การโก่งตัวสูงสุดที่อนุญาต (ต่อฟุต) | ผลกระทบจากการโก่งตัวมากเกินไป |
|---|---|---|---|
อะลูมิเนียมเกจวัดบาง (< 1 มม.) | แสง Blanking / เจาะ | 0.0015 นิ้ว | เสี้ยนขนาดเล็ก การเจาะทื่ออย่างรวดเร็ว |
เหล็กเหนียว (1 มม. - 3 มม.) | การขึ้นรูปแบบก้าวหน้ามาตรฐาน | 0.0020 นิ้ว | มุมโค้งงอไม่สม่ำเสมอ |
เหล็กความแข็งแรงสูง (AHSS) | การ Blanking หนัก / การสร้างเหรียญ | 0.0010 นิ้ว | หมัดหักอย่างรุนแรง รองเท้าตายแตก |
การกวาดล้าง Gib ยังมีบทบาทสำคัญในการจัดการการโก่งตัว กิบส์ช่วยนำทางสไลด์ระหว่างทางลง ระยะห่างของกิบที่แน่นหนาจะจำกัดการเคลื่อนที่ด้านข้างและต่อต้านแรงพลิกคว่ำที่เกิดจากน้ำหนักที่ไม่อยู่ตรงกลาง อุปกรณ์สมัยใหม่ใช้ระบบรางเลื่อนแบบหลายจุดแบบยาวเพื่อรักษาความขนานของการเลื่อนตลอดจังหวะทั้งหมด แม้ว่าจะอยู่ภายใต้แรงที่ไม่สมมาตรอย่างรุนแรงจากสต็อกคอยล์หนักก็ตาม
การทำงานในแม่พิมพ์เฉพาะจะกำหนดเส้นโค้งแรงที่ต้องการของอุปกรณ์ การอุด การเจาะ การดัด และการขึ้นรูป ล้วนแต่ต้องการรูปแบบการส่งพลังงานที่แตกต่างกัน การทำความเข้าใจโปรไฟล์เหล่านี้ถือเป็นสิ่งสำคัญในการจับคู่เครื่องมือกับเครื่องจักรที่ถูกต้อง การทำงานที่ไม่ตรงกันกับเส้นโค้งแรงทำให้มอเตอร์หยุดทำงาน ระบบขับเคลื่อนเสียหาย หรือการขึ้นรูปชิ้นส่วนที่ไม่สมบูรณ์
การปั๊มขึ้นรูปจำนวนมากต้องใช้พลังงานจลน์สูงที่จุดศูนย์กลางตายด้านล่าง (BDC) วัสดุทนทานต่อการเจาะจนแตกหัก อุปกรณ์จะต้องส่งมอบน้ำหนักสูงสุดภายในเสี้ยววินาที ในทางกลับกัน การวาดแบบลึกต้องใช้แรงอย่างต่อเนื่องบนส่วนที่ยาวกว่าของระยะชัก วัสดุจะต้องไหลได้อย่างราบรื่นโดยไม่ฉีกขาด การสร้างเหรียญต้องใช้แรงกดดันมหาศาลที่ปลายสุดของจังหวะเพื่ออัดโลหะลงในโพรงแม่พิมพ์
วิศวกรจะคำนวณพลังงานที่จำเป็นสำหรับแต่ละสถานีและรวมเข้าด้วยกันเพื่อกำหนดความต้องการพลังงานทั้งหมดต่อจังหวะ กลไกการขับเคลื่อนจะต้องมีแรงบิดหรือพลังงานมู่เล่เพียงพอเพื่อตอบสนองความต้องการนี้โดยไม่ทำให้ความเร็วตกมากเกินไป การไม่คำนึงถึงความต้องการพลังงานในการดำเนินงานเฉพาะเป็นสาเหตุทั่วไปที่ทำให้อุปกรณ์ขัดข้องก่อนเวลาอันควรในโรงงาน
น้ำหนักย้อนกลับ มักเรียกว่าแรงกระแทกแบบ snap-through เกิดขึ้นในระหว่างการดำเนินการตัดโลหะหนัก ขณะที่หมัดดันผ่านวัสดุ โครงอุปกรณ์จะยืดออกภายใต้แรงตึง เมื่อวัสดุแตกหัก ความต้านทานจะลดลงเหลือศูนย์ทันที กรอบที่ยืดออกกลับคืนสู่รูปทรงเดิม การปล่อยพลังงานที่สะสมไว้อย่างรุนแรงนี้จะส่งคลื่นกระแทกทำลายล้างผ่านเฟรม พิตแมน และกลไกขับเคลื่อน
คลื่นกระแทกนี้จะทำให้ตลับลูกปืนเสื่อมสภาพอย่างรุนแรง ตัวยึดคลายตัว และทำให้ส่วนประกอบภายในเสียหายเมื่อเวลาผ่านไป การตัดแบบโปรเกรสซีฟความเร็วสูงจะขยายเอฟเฟกต์นี้ เพื่อบรรเทาความเสียหายนี้ อุปกรณ์จะต้องมีระบบกันกระแทก โช้คอัพไฮดรอลิกที่ติดตั้งไว้ใต้เตียงจะดูดซับพลังงานที่ปล่อยออกมาอย่างกะทันหัน ปกป้องความสมบูรณ์ของโครงสร้างของเฟรม และยืดอายุของระบบขับเคลื่อน
การกระจายน้ำหนักที่เหมาะสมทั่วทั้งพื้นที่แม่พิมพ์มีความสำคัญเท่าเทียมกัน การเน้นที่น้ำหนักสูงที่ปลายด้านหนึ่งของเตียงจะทำให้การบรรทุกที่อยู่นอกจุดศูนย์กลางรุนแรงขึ้นและเพิ่มการโก่งตัว นักออกแบบเครื่องมือจัดวางสถานีเพื่อปรับสมดุลของโหลดให้เท่าๆ กันที่สุดเท่าที่จะเป็นไปได้ เมื่อความสมดุลที่สมบูรณ์แบบเป็นไปไม่ได้ อุปกรณ์จะต้องมีมวลโครงสร้างและการออกแบบระบบรับน้ำหนักเพื่อรองรับแรงที่รวมศูนย์ได้อย่างปลอดภัย
การคำนวณความยาวเตียงที่ต้องการมีมากกว่าแค่การวัดฐานเสียบแบบตายตัว คุณต้องคำนึงถึงกระบวนการขนถ่ายวัสดุทั้งหมดภายในพื้นที่แม่พิมพ์ แม่พิมพ์ที่ยื่นออกมาทำให้เกิดการโก่งตัวอย่างรุนแรงและทำให้เครื่องมือเสียหายอย่างรุนแรง
คำนวณสถานีที่ใช้งานอยู่: คูณจำนวนสถานีแบบก้าวหน้าด้วยระยะห่างของแถบคอยล์
เพิ่มการกวาดล้างรายการวัสดุ: คำนึงถึงพื้นที่ที่จำเป็นสำหรับไกด์สต็อคและรูนำร่องเริ่มต้นก่อนถึงสถานีงานแรก
บัญชีสำหรับการขจัดเศษเหล็ก: ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างเพียงพอที่ปลายเตียงเพื่อให้เครื่องตัดเศษและรางดีดชิ้นส่วนทำงานได้โดยไม่เกิดการติดขัด
ตรวจสอบระยะขอบการหนีบ: เว้นความยาวฐานรองไว้อย่างน้อย 10% ทั้งสองด้านเพื่อรองรับแคลมป์แม่พิมพ์ไฮดรอลิกหรือเชิงกลสำหรับงานหนัก
ความสูงปิดและความยาวของระยะชักเป็นตัวแปรสำคัญสำหรับการรองรับเครื่องมือที่ซับซ้อนและหลายขั้นตอน ความสูงปิดต้องเผื่อพื้นที่เพียงพอสำหรับแม่พิมพ์ในตำแหน่งปิด รวมทั้งแผ่นรองเสริมที่จำเป็น ความยาวของระยะชักต้องจัดให้มีระยะห่างเพียงพอสำหรับวัสดุที่จะป้อนไปข้างหน้าโดยไม่ต้องไปโดนหมัดหรือนักบิน ชิ้นส่วนที่เจาะลึกต้องใช้ระยะชักที่ยาวขึ้นเพื่อให้ชิ้นส่วนสามารถเคลียร์เมทริกซ์แม่พิมพ์ก่อนที่แถบจะเคลื่อนตัวไป
เครื่องปั๊มด้านตรงแสดงถึงมาตรฐานอุตสาหกรรมสำหรับการปั๊มแม่พิมพ์แบบโปรเกรสซีฟ การออกแบบกล่องปิดประกอบด้วยกระหม่อม เตียง และเสาตั้งแนวตั้ง 2 อัน ซึ่งทั้งหมดยึดเข้าด้วยกันด้วยราวยึดแบบเน้นหนักล่วงหน้า ระบบรองรับสี่จุดนี้ให้ความแข็งแกร่งของโครงสร้างเป็นพิเศษ กรอบปิดประกอบด้วยแรงที่เกิดขึ้นระหว่างการปั๊ม ป้องกันไม่ให้โครงสร้างเปิดออกภายใต้แรงกด
สถาปัตยกรรมนี้ทำให้เกิดการโก่งตัวเชิงมุมเป็นศูนย์ หรือที่เรียกกันทั่วไปว่า gaping เนื่องจากเฟรมไม่หาว สไลด์จึงขนานกับเตียงตลอดจังหวะ ความขนานนี้มีความสำคัญอย่างยิ่งต่อแม่พิมพ์แบบโปรเกรสซีฟ โดยที่การเจาะหลายครั้งจะต้องเข้าสู่เมทริกซ์แม่พิมพ์พร้อมกันด้วยความแม่นยำระดับไมครอน เมื่อทำการจัดหา แท่นพิมพ์สำหรับการปั๊มแม่พิมพ์แบบโปรเกรส ซีฟ เฟรมด้านตรงจะรับภาระที่อยู่ตรงกลางที่รุนแรงได้ดีกว่าการออกแบบอื่นๆ อย่างมาก
โครงสร้างที่แข็งแกร่งของเฟรมด้านตรงยังช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ การสั่นสะเทือนที่ลดลงช่วยยืดอายุการเจาะ ปรับปรุงผิวสำเร็จของชิ้นส่วน และปกป้องเซ็นเซอร์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนซึ่งติดตั้งอยู่บนเครื่องมือ สำหรับการปั๊มแบบก้าวหน้าที่มีปริมาณมากและความแม่นยำสูง สถาปัตยกรรมด้านตรงเป็นทางเลือกเดียวที่เป็นไปได้สำหรับความมั่นคงในระยะยาว
แท่นพิมพ์ C-frame มีการออกแบบด้านหน้าแบบเปิดที่มีลักษณะคล้ายตัวอักษร "C" การออกแบบนี้ช่วยให้เข้าถึงพื้นที่แม่พิมพ์ได้อย่างยอดเยี่ยมจากสามด้าน ทำให้การตั้งค่าและการป้อนวัสดุทำได้ง่ายขึ้น อย่างไรก็ตาม สถาปัตยกรรมแบบเปิดนี้ทำให้เกิดข้อจำกัดร้ายแรงโดยธรรมชาติ ภายใต้การบรรทุกหนัก ด้านหน้าของเฟรมที่เปิดอยู่จะโค้งงอออกไปด้านนอก การงอนี้เรียกว่าการหันเหหรือการโก่งเชิงมุม
เมื่อโครงตัว C หาว สไลด์จะเอียงออกจากเตียง การเอียงนี้จะทำลายความขนานที่จำเป็นสำหรับการปั๊มแบบก้าวหน้า การเจาะเข้าไปในแม่พิมพ์แบบมุม ทำให้เกิดการสึกหรออย่างรวดเร็ว คมตัดบิ่น และชิ้นส่วนที่ไม่พิกัดความเผื่อ ความรุนแรงของการโก่งตัวจะเพิ่มขึ้นแบบทวีคูณเมื่อน้ำหนักบรรทุกเข้าใกล้ความจุสูงสุดของเครื่องจักร
C-frames มีกรณีการใช้งานที่แคบมากในการปั๊มแบบโปรเกรสซีฟ ยอมรับได้เฉพาะกับแม่พิมพ์แบบโปรเกรสซีฟที่สั้นและเบามากซึ่งมีความต้องการน้ำหนักต่ำและมีการโหลดจากศูนย์กลางน้อยที่สุดเท่านั้น สำหรับการดำเนินการที่เกี่ยวข้องกับการปั๊มขึ้นรูปจำนวนมาก การหยอดเหรียญ หรือแม่พิมพ์แบบหลายสถานีที่มีความยาว การโก่งตัวเชิงมุมของเฟรมตัว C ย่อมนำไปสู่คุณภาพของชิ้นส่วนที่ยอมรับไม่ได้และการบำรุงรักษาเครื่องมือที่มากเกินไปอย่างหลีกเลี่ยงไม่ได้

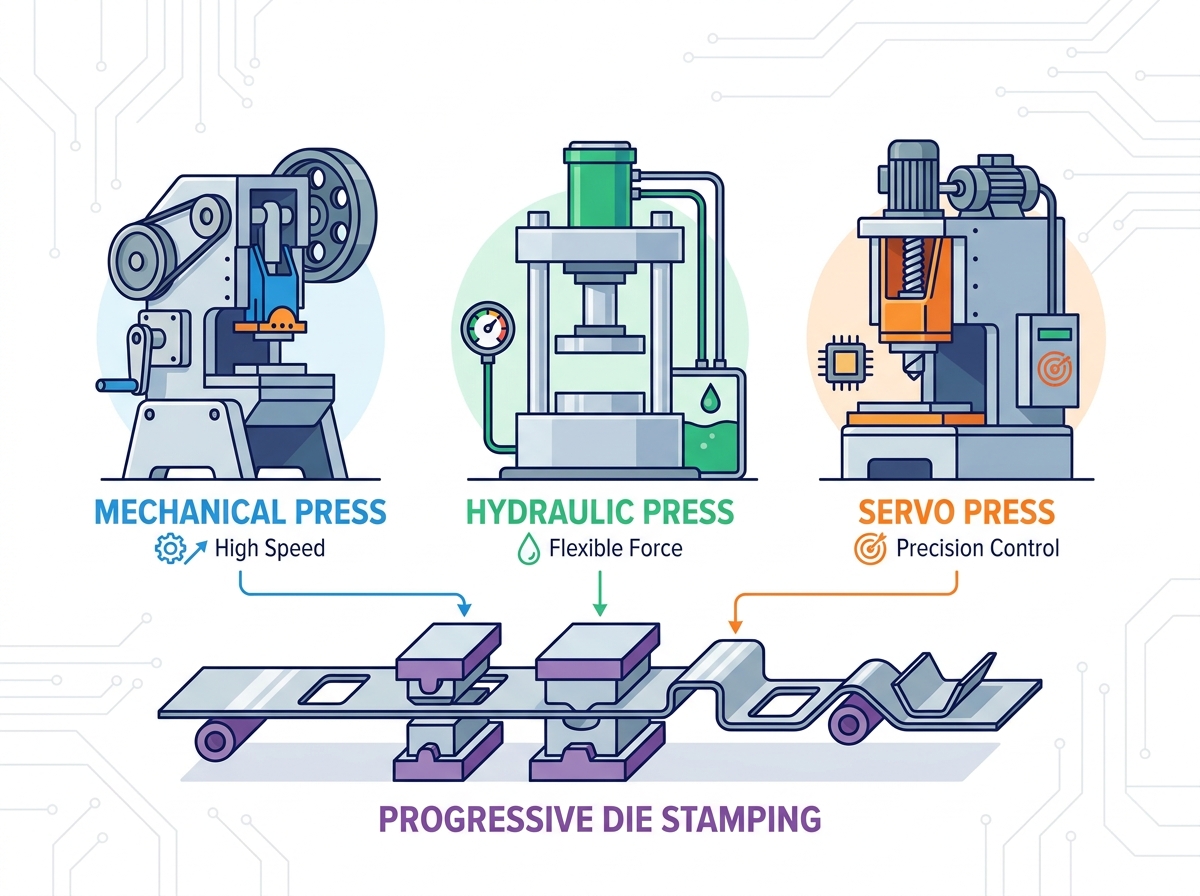

เครื่องปั๊มขึ้นรูปเชิงกลอาศัยมู่เล่หมุนหนักและระบบคลัตช์/เบรกเพื่อกักเก็บและส่งพลังงาน มอเตอร์ไฟฟ้าหมุนมู่เล่อย่างต่อเนื่อง เมื่อผู้ควบคุมสั่งงาน คลัตช์จะเริ่มทำงานโดยเชื่อมต่อมู่เล่เข้ากับเพลาข้อเหวี่ยง เพลาข้อเหวี่ยงจะแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นของตัวสไลด์ การออกแบบนี้มีประสิทธิภาพสูงในการส่งแรงมหาศาลได้อย่างรวดเร็ว
ข้อได้เปรียบหลักของไดรฟ์แบบกลไกคือความสามารถในการส่งพลังงานจลน์สูงที่จุดศูนย์ตายด้านล่าง คุณลักษณะนี้ทำให้เหมาะสำหรับงานตัดและเจาะต่อเนื่องในปริมาณมาก ระบบขับเคลื่อนแบบกลไกมีจังหวะต่อนาที (SPM) สูงสุดในอุตสาหกรรม ได้รับการพิสูจน์และเชื่อถือได้ว่าสามารถทำงานได้อย่างต่อเนื่องมานานหลายทศวรรษพร้อมการบำรุงรักษาที่เหมาะสม
อย่างไรก็ตาม ระบบขับเคลื่อนแบบกลไกจะมีโปรไฟล์ระยะชักคงที่ ความเร็วของสไลด์เป็นไปตามคลื่นไซน์ทางคณิตศาสตร์ ซึ่งไปถึงความเร็วสูงสุดในช่วงกลางจังหวะ และช้าลงเมื่อเข้าใกล้ BDC คุณไม่สามารถแก้ไขโปรไฟล์การเคลื่อนไหวนี้ได้ การขาดความยืดหยุ่นนี้ทำให้ตัวขับเคลื่อนเชิงกลไม่เหมาะกับการดำเนินการขึ้นรูปที่ซับซ้อนซึ่งต้องใช้ความเร็วในการวาดช้าหรือเวลาคงอยู่ที่ด้านล่างของจังหวะ
เครื่องปั๊มขึ้นรูปด้วยเซอร์โวแทนที่มู่เล่ คลัตช์ และเบรกแบบเดิมด้วยเซอร์โวมอเตอร์ขับเคลื่อนโดยตรงที่มีแรงบิดสูง มอเตอร์เหล่านี้เชื่อมต่อโดยตรงกับเพลาขับ ทำให้สามารถควบคุมตำแหน่ง ความเร็ว และความเร่งของตัวสไลด์ได้อย่างสมบูรณ์ในทุก ๆ มิลลิเมตรของจังหวะ เทคโนโลยีนี้แสดงถึงการก้าวกระโดดครั้งใหญ่ในด้านความยืดหยุ่นในการปั๊ม
ข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของเซอร์โวไดรฟ์คือโปรไฟล์ระยะชักที่ตั้งโปรแกรมได้ ผู้ปฏิบัติงานจะตั้งโปรแกรมความเร็วตัวแปรภายในรอบเดียว ตัวสไลด์จะเข้าใกล้วัสดุอย่างรวดเร็ว และช้าลงอย่างแม่นยำในระหว่างขั้นตอนการขึ้นรูปเพื่อป้องกันการฉีกขาด จากนั้นจะดึงกลับอย่างรวดเร็วเพื่อเพิ่มความเร็วในการผลิตให้สูงสุด เซอร์โวไดรฟ์ยังมีความสามารถในการหยุดนิ่ง ช่วยให้สไลด์หยุดชั่วคราวที่ BDC สำหรับการทำงานแบบอินไดย์ที่ซับซ้อน เช่น การแตะ การแทรกฮาร์ดแวร์ หรือการสร้างเหรียญที่ซับซ้อน
เทคโนโลยีเซอร์โวเปิดใช้งานโหมดลูกตุ้ม สไลด์ไม่จำเป็นต้องหมุนครบ 360 องศา โดยจะแกว่งขึ้นและลงเพียงเพียงพอที่จะเคลียร์วัสดุ ส่งผลให้อัตรารอบของชิ้นส่วนตื้นเพิ่มขึ้นอย่างมาก ข้อเสียเปรียบสำหรับความสามารถขั้นสูงนี้คือรายจ่ายฝ่ายทุนเริ่มแรกที่สูงขึ้น และความต้องการบุคลากรซ่อมบำรุงเฉพาะทางที่ได้รับการฝึกอบรมในระบบควบคุมการเคลื่อนไหวขั้นสูง
เครื่องปั๊มขึ้นรูปไฮดรอลิกใช้แรงดันของเหลวที่กระทำต่อลูกสูบเพื่อสร้างแรง ปั๊มไฮดรอลิกจะขับน้ำมันเข้าไปในกระบอกสูบโดยดันแรมลง คุณลักษณะที่กำหนดของระบบขับเคลื่อนไฮดรอลิกคือความสามารถในการส่งน้ำหนักเต็มพิกัดคงที่ตลอดช่วงจังหวะทั้งหมด ต่างจากระบบขับเคลื่อนแบบกลไกซึ่งมีน้ำหนักสูงสุดใกล้กับ BDC เท่านั้น ระบบขับเคลื่อนแบบไฮดรอลิกจะใช้แรงสูงสุดที่จุดใดก็ได้
การส่งแรงอย่างต่อเนื่องทำให้ระบบขับเคลื่อนไฮดรอลิกเหมาะสำหรับงานก้าวหน้าที่ใช้การดึงลึก การขึ้นรูปลึกต้องใช้แรงกดอย่างต่อเนื่องเป็นระยะทางไกลเพื่อดึงโลหะเข้าไปในโพรงแม่พิมพ์โดยไม่ฉีกขาด ระบบไฮดรอลิกยังอยู่ที่ด้านล่างของจังหวะภายใต้แรงดันเต็มที่ ซึ่งเป็นประโยชน์สำหรับการกำหนดรูปแบบที่ซับซ้อนหรือการบ่มวัสดุเฉพาะ
แม้จะมีข้อดีเหล่านี้ แต่ระบบขับเคลื่อนไฮดรอลิกก็มีข้อจำกัดที่สำคัญสำหรับการปั๊มแบบก้าวหน้าโดยทั่วไป พวกเขาประสบปัญหาเวลารอบการทำงานที่ช้ากว่าเมื่อเปรียบเทียบกับทางเลือกทางกลไกหรือเซอร์โว นอกจากนี้ ระบบไฮดรอลิกยังมีความเสี่ยงสูงที่จะเกิดการกระแทกทะลุผ่าน การปล่อยแรงดันอย่างกะทันหันระหว่างการปั๊มปิดอย่างหนักจะสร้างความเสียหายให้กับซีลไฮดรอลิก วาล์ว และข้อต่อ ทำให้เกิดการรั่วไหลและระบบขัดข้อง ดังนั้นจึงไม่ค่อยได้ใช้สำหรับการปัดเศษด้วยความเร็วสูง
ประเภทไดรฟ์ | ลักษณะเส้นโค้งแรง | ความเร็ว (SPM) | แอปพลิเคชั่นก้าวหน้าที่ดีที่สุด |
|---|---|---|---|
เครื่องกล (มู่เล่) | น้ำหนักสูงสุดเฉพาะที่ BDC | สูงมาก (100 - 1,000+ SPM) | การกลึงปิด การเจาะ และการขึ้นรูปตื้นในปริมาณมาก |
เซอร์โว (ไดรฟ์ตรง) | สามารถตั้งโปรแกรมน้ำหนักเต็มได้ใกล้ BDC | ปานกลางถึงสูง (ตัวแปร) | การขึ้นรูปที่ซับซ้อน การต๊าปในแม่พิมพ์ เหล็กที่มีความแข็งแรงสูง |
ไฮดรอลิก | น้ำหนักเต็มตลอดจังหวะทั้งหมด | ต่ำถึงปานกลาง | การวาดแบบลึก การสร้างแรงกดดันอย่างต่อเนื่อง |
การเลือกกลไกการขับเคลื่อนที่เหมาะสมจำเป็นต้องมีกรอบงานที่ชัดเจนซึ่งสร้างสมดุลระหว่างความเร็วดิบกับความซับซ้อนของกระบวนการ การอุดและเจาะแบบง่ายๆ ให้ความสำคัญกับความเร็ว เป้าหมายคือการผลิตชิ้นส่วนต่อนาทีให้ได้มากที่สุด สำหรับการใช้งานเหล่านี้ ระบบขับเคลื่อนแบบกลไกยังคงเป็นตัวเลือกที่เหนือกว่า พลังงานมู่เล่และการเคลื่อนที่แบบหมุนอย่างง่ายทำให้ได้อัตรารอบที่ระบบเซอร์โวและระบบไฮดรอลิกต่อสู้ดิ้นรนเพื่อให้ตรงกัน
ในทางกลับกัน ความซับซ้อนของกระบวนการจำเป็นต้องควบคุมความเร็ว เมื่อแม่พิมพ์แบบโปรเกรสซีฟรวมถึงการขึ้นรูปลึก การโค้งงอที่ซับซ้อน หรือการต๊าปแบบอินดาย ความเร็วดิบจะกลายเป็นภาระ ความเร็วกระแทกสูงทำให้วัสดุฉีกขาด การครูด และการสึกหรอของเครื่องมือก่อนเวลาอันควร เซอร์โวไดรฟ์เก่งที่นี่ ความสามารถในการชะลอการเคลื่อนตัวระหว่างจังหวะการทำงานของจังหวะช่วยปรับปรุงคุณภาพของชิ้นส่วนและยืดอายุการใช้งานของเครื่องมือ โดยชดเชย SPM โดยรวมที่ลดลงเล็กน้อย
การทำงานในแม่พิมพ์จะกำหนดการควบคุมรอบการทำงานที่จำเป็น หากเครื่องมือต้องมีการคลายนำร่องเพื่อให้วัสดุจัดเรียงได้อย่างสมบูรณ์ก่อนที่จะจับยึด อุปกรณ์นั้นจะต้องรองรับกรอบเวลานั้น ระบบเซอร์โวช่วยให้โปรแกรมเมอร์สามารถขยายหน้าต่างฟีดโดยไม่ทำให้รอบเวลาโดยรวมลดลง ทำให้เกิดความสมดุลที่สมบูรณ์แบบระหว่างการขึ้นรูปที่แม่นยำและประสิทธิภาพการผลิต
ประสิทธิภาพการดำเนินงานของสายการผลิตปั๊มแบบโปรเกรสซีฟอาศัยระบบอัตโนมัติทั้งหมด อุปกรณ์จะต้องประสานอย่างสมบูรณ์แบบกับเครื่องป้อนม้วนเซอร์โว เครื่องยืดผม และเครื่องคลายคอยล์ ความตึงของแถบอย่างต่อเนื่องเป็นสิ่งสำคัญ หากตัวป้อนดันวัสดุเร็วกว่ารอบอุปกรณ์ แถบจะงอ ถ้ามันป้อนช้าเกินไป นักบินจะยืดรู ทำลายความก้าวหน้า
ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) สร้างสมองของเซลล์อัตโนมัติ สถาปัตยกรรมการควบคุมการกดจะต้องสื่อสารกับอุปกรณ์เสริมได้อย่างราบรื่น ระบบควบคุมสมัยใหม่ใช้การตอบสนองของตัวเข้ารหัสเพื่อติดตามตำแหน่งที่แน่นอนของเพลาข้อเหวี่ยง ข้อมูลนี้จะกระตุ้นให้ตัวป้อนเลื่อนวัสดุเฉพาะเมื่อเจาะออกจากแถบแล้วเท่านั้น
การถอดชิ้นส่วนและการกำจัดเศษยังขึ้นอยู่กับการผสานรวมที่แน่นหนาอีกด้วย การเป่าลม สายพานลำเลียงเศษเหล็ก และรางคัดแยกชิ้นส่วนต้องเปิดใช้งานในช่วงเวลาที่แม่นยำระหว่างจังหวะ สถาปัตยกรรมการควบคุมที่แข็งแกร่งช่วยให้วิศวกรสามารถตั้งโปรแกรมฟังก์ชันเสริมเหล่านี้ตามมุมข้อเหวี่ยง ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และปราศจากปัญหาติดขัดในระหว่างดำเนินการผลิตด้วยความเร็วสูง
การประเมินพื้นที่การดำเนินงานในระยะยาวจำเป็นต้องดูกำหนดการดึงพลังงานและการบำรุงรักษา เครื่องอัดแบบกลไกใช้มู่เล่ที่หมุนอย่างต่อเนื่อง มอเตอร์หลักดึงกระแสไฟหนักอย่างต่อเนื่องเพื่อรักษาความเร็วของล้อเหล็กขนาดใหญ่ ไม่ว่าตัวขับจะหมุนอยู่หรือไม่ก็ตาม การบำรุงรักษาระบบเหล่านี้เกี่ยวข้องกับชิ้นส่วนที่สึกหรอทางกล ได้แก่ การเปลี่ยนแผ่นเสียดสีคลัตช์ การปรับสายเบรก และดูแลให้ข้อต่อหมุนได้รับการหล่อลื่นอย่างต่อเนื่อง
การกดเซอร์โวทำงานโดยใช้โปรไฟล์พลังงานที่แตกต่างไปจากเดิมอย่างสิ้นเชิง มอเตอร์ขับเคลื่อนโดยตรงจะดึงพลังงานที่สำคัญเมื่อเคลื่อนย้ายแรมภายใต้ภาระเท่านั้น ในระหว่างเวลาว่างหรือส่วนที่ไม่ทำงานของจังหวะ การใช้พลังงานจะลดลงอย่างมาก ระบบเซอร์โวสมัยใหม่หลายระบบยังใช้การเบรกแบบสร้างใหม่ เพื่อจับพลังงานจลน์ระหว่างการชะลอความเร็วของแรม และป้อนกลับเข้าไปในธนาคารตัวเก็บประจุ การบำรุงรักษาระบบเซอร์โวเปลี่ยนจากชิ้นส่วนที่สึกหรอทางกลไกไปสู่สุขภาพทางอิเล็กทรอนิกส์ ช่างเทคนิคตรวจสอบสัญญาณตัวเข้ารหัส ตรวจสอบการทำงานของพัดลมระบายความร้อนบนไดรฟ์ และตรวจสอบความสมบูรณ์ของสายไฟสำหรับงานหนัก
การดำเนินงานที่ก้าวหน้าด้วยความเร็วสูงมีความเสี่ยงสูงที่จะเกิดภัยพิบัติร้ายแรง การป้อนผิดพลาดซึ่งวัสดุไม่เคลื่อนไปในระยะทางที่ถูกต้อง ทำให้เกิดการเจาะกระแทกโลหะแข็งแทนที่จะเป็นโพรงที่ต้องการ การดึงกระสุนโดยที่เศษโลหะเกาะติดกับหมัดและถอยกลับเข้าไปในช่องว่างของแม่พิมพ์ ทำให้เกิดสภาพวัสดุที่มีความหนาสองเท่าในจังหวะถัดไป ทั้งสองสถานการณ์ทำลายเครื่องมือราคาแพงทันที
การใช้เครือข่ายเซ็นเซอร์ที่ครอบคลุมเป็นสิ่งจำเป็นสำหรับการประทับตราแบบก้าวหน้า
เซ็นเซอร์ป้อนสั้น: ตรวจสอบว่าวัสดุได้เลื่อนไปยังตำแหน่งที่ถูกต้องก่อนที่ตัวกระทุ้งจะลงมา หากเซ็นเซอร์ตรวจไม่พบขอบวัสดุ จะทำให้เกิดการหยุดฉุกเฉิน
เซ็นเซอร์การดีดออกชิ้นส่วน: เซ็นเซอร์แบบออปติคอลและสวิตช์ใกล้เคียงจะตรวจสอบรางทางออก เพื่อให้แน่ใจว่าพื้นที่แม่พิมพ์นั้นชัดเจนก่อนที่รอบถัดไปจะเริ่มต้น
เครื่องตรวจสอบน้ำหนัก: วัดแรงที่กระทำระหว่างทุกจังหวะ หากทากดึงหรือหมัดทื่อ น้ำหนักที่ต้องการก็จะเพิ่มขึ้น จอภาพตรวจพบความผิดปกตินี้และหยุดอุปกรณ์ทันที
การตรวจสอบเสียง: ตรวจจับความถี่เสียงเฉพาะของหมัดที่ล้มเหลวหรือการป้อนผิดพลาด โดยหยุดวงจรก่อนที่จะเกิดความเสียหายร้ายแรง
การติดตั้งอุปกรณ์ด้านตรงที่รับน้ำหนักสูงจำเป็นต้องมีการวางแผนสิ่งอำนวยความสะดวกด้านโครงสร้างที่ครอบคลุม น้ำหนักคงที่ของเครื่องจักรนั้นมีมหาศาล แต่แรงไดนามิกที่เกิดขึ้นระหว่างการทำงานนั้นรุนแรงกว่ามาก พื้นโรงงานมาตรฐานไม่สามารถรองรับน้ำหนักเหล่านี้ได้ คอนกรีตจะแตกร้าว และอุปกรณ์จะยึดตัวไม่เท่ากัน ทำลายการจัดตำแหน่งภายใน
สิ่งอำนวยความสะดวกสร้างรากฐานเฉพาะสำหรับอุปกรณ์นี้ ซึ่งเกี่ยวข้องกับการขุดพื้นและเทบล็อกเฉื่อยคอนกรีตเสริมเหล็กขนาดใหญ่ มวลของบล็อกนี้จะดูดซับพลังงานจลน์ที่เกิดจากกระบวนการปั๊ม ฐานรากต้องได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับโหลดแบบไดนามิกของอุปกรณ์เฉพาะรุ่นที่กำลังติดตั้ง
การแยกการสั่นสะเทือนช่วยปกป้องอุปกรณ์โดยรอบและความสมบูรณ์ของอาคาร แรงสั่นสะเทือนจากการปั๊มอย่างรุนแรงจะรบกวนการทำงานของศูนย์เครื่องจักรที่มีความเที่ยงตรงสูง เครื่องวัดพิกัด (CMM) และอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนในบริเวณใกล้เคียง วิศวกรใช้อุปกรณ์ยึดแบบแยกส่วนสำหรับงานหนักหรือสปริงแดมเปอร์ระหว่างขาอุปกรณ์และฐานรากเพื่อแยกการสั่นสะเทือนจากพื้นโรงงานโดยรอบ
การเปลี่ยนโรงงานจากอุปกรณ์เครื่องจักรกลแบบเดิมๆ มาเป็นเซอร์โวขั้นสูงหรือระบบไฮดรอลิกเฉพาะทาง ทำให้เกิดช่องว่างด้านทักษะที่สำคัญ ผู้ปฏิบัติงานที่คุ้นเคยกับการกดปุ่มสตาร์ทจะต้องเข้าใจโปรไฟล์การเคลื่อนไหวที่ซับซ้อนแล้ว เจ้าหน้าที่ซ่อมบำรุงที่คุ้นเคยกับการหล่อลื่นแบริ่งและปรับแผ่นคลัตช์จะต้องเรียนรู้วิธีแก้ปัญหาไดรฟ์อิเล็กทรอนิกส์ ตัวเข้ารหัส และวาล์วไฮดรอลิก
โปรแกรมการฝึกอบรมที่ครอบคลุมถือเป็นสิ่งสำคัญ ผู้ปฏิบัติงานเรียนรู้วิธีตั้งโปรแกรมโปรไฟล์ระยะชักเพื่อเพิ่มประสิทธิภาพการขึ้นรูปโดยไม่ทำให้เครื่องมือเสียหาย พวกเขาเข้าใจวิธีการตั้งค่าสายป้อนคอยล์ที่ซับซ้อน ปรับเวลาการปล่อยนักบิน และตีความข้อมูลจากเครื่องตรวจสอบน้ำหนัก การตั้งโปรแกรมที่ไม่ถูกต้องบนเซอร์โวไดรฟ์ทำให้เกิดความเสียหายต่อเครื่องมืออย่างรุนแรง เช่นเดียวกับความล้มเหลวทางกลไก
โปรโตคอลการบำรุงรักษามีวิวัฒนาการไปพร้อมกับเทคโนโลยี ส่วนประกอบของไดรฟ์อิเล็กทรอนิกส์ต้องการสภาพแวดล้อมที่สะอาดและการจ่ายไฟที่เสถียร การบำรุงรักษาเชิงป้องกันเปลี่ยนจากการตรวจสอบเชิงกลเพียงอย่างเดียวไปเป็นการอัปเดตซอฟต์แวร์ การสอบเทียบเซ็นเซอร์ และการตรวจสอบความร้อนของเซอร์โวมอเตอร์ สิ่งอำนวยความสะดวกลงทุนในการยกระดับทักษะพนักงานเพื่อให้ตระหนักถึงศักยภาพของเทคโนโลยีการประทับตราขั้นสูงอย่างเต็มที่
ดำเนินการวิเคราะห์น้ำหนักและโหลดนอกศูนย์อย่างครอบคลุมกับวิศวกรเครื่องมือของคุณ เพื่อกำหนดความต้องการแรงที่แท้จริงของแม่พิมพ์โปรเกรสซีฟที่มีความต้องการมากที่สุดของคุณ
ประเมินความสามารถของฐานรากของโรงงานของคุณและวางแผนการอัพเกรดโครงสร้างหรือระบบแยกการสั่นสะเทือนที่จำเป็น ก่อนที่จะตัดสินใจซื้ออุปกรณ์ใดๆ ให้เสร็จสิ้น
จัดทำแผนผังการบูรณาการระบบอัตโนมัติที่จำเป็น เพื่อให้มั่นใจว่าการควบคุมอุปกรณ์ใหม่จะสื่อสารได้อย่างราบรื่นกับระบบป้อนคอยล์และระบบกำจัดเศษที่มีอยู่ของคุณ
พัฒนาโปรแกรมยกระดับทักษะสำหรับทีมบำรุงรักษาและทีมปฏิบัติงานของคุณ เพื่อให้แน่ใจว่าพวกเขาจะตั้งโปรแกรมและแก้ไขปัญหาระบบเซอร์โวหรือเซ็นเซอร์หนักขั้นสูงได้อย่างมีประสิทธิภาพ
สำหรับผู้ผลิตที่สร้างหรืออัพเกรดสายการผลิตปั๊มแบบก้าวหน้า Zhejiang Jinaolan Machine Tool จะนำประสบการณ์หลายทศวรรษในด้านอุปกรณ์ปั๊มขึ้นรูปที่มีความแม่นยำและโซลูชั่นสายการผลิตแบบครบวงจร บริษัทก่อตั้งขึ้นในปี 1983 โดยผลิตเครื่องอัดแบบกลไกตั้งแต่ 25 ถึง 2,400 ตัน และได้ขยายขีดความสามารถไปยังสายการผลิตปั๊มแม่พิมพ์แบบก้าวหน้า ระบบป้อน แม่พิมพ์ปั๊ม อุปกรณ์ถ่ายโอน และระบบควบคุมการกดอัจฉริยะ
ตอบ: เครื่องกดด้านตรงมีการออกแบบกล่องปิดพร้อมจุดรองรับสี่จุด ซึ่งช่วยลดการโก่งตัวเชิงมุมซึ่งพบได้ทั่วไปใน C-frame แบบเปิดด้านหน้า ความแข็งแกร่งนี้รักษาความขนานที่เข้มงวดระหว่างตัวกระทุ้งและฐานภายใต้การรับน้ำหนักที่หนักและไม่อยู่ตรงกลาง ป้องกันการสึกหรอของการเจาะก่อนกำหนด และรับประกันความคลาดเคลื่อนของชิ้นส่วนที่แม่นยำในแม่พิมพ์แบบหลายสถานี
ตอบ: แม่พิมพ์แบบโปรเกรสซีฟจะประมวลผลแถบคอยล์แบบต่อเนื่องผ่านสถานีต่อเนื่องหลายสถานีพร้อมกัน ส่งผลให้มีการรับน้ำหนักที่ไม่สมดุลและไม่อยู่ตรงกลางเตียง อุปกรณ์จะต้องมีความแข็งแกร่งของโครงสร้างสูงเพื่อต้านทานโมเมนต์การพลิกคว่ำ และบูรณาการเข้ากับเครื่องป้อนคอยล์อัตโนมัติได้อย่างราบรื่น เพื่อรักษาความตึงของแถบและระยะพิทช์ที่แม่นยำ
ตอบ: เครื่องอัดแบบกลไกใช้มู่เล่และคลัตช์ที่หมุนอย่างต่อเนื่องเพื่อให้พลังงานจลน์สูงและความเร็วสูงสุด เหมาะอย่างยิ่งสำหรับการปั๊มขึ้นรูปปริมาณมาก เครื่องกดเซอร์โวใช้มอเตอร์ขับเคลื่อนโดยตรงเพื่อให้โปรไฟล์จังหวะที่ตั้งโปรแกรมได้ ความเร็วตัวแปร และเวลาพัก ทำให้เหนือกว่าสำหรับการขึ้นรูปและเขียนแบบในแม่พิมพ์ที่ซับซ้อน
ตอบ: การแบลงค์ต้องใช้พลังงานจลน์สูงที่จุดศูนย์กลางตายด้านล่างพอดีเพื่อทำให้โลหะแตกหักได้อย่างรวดเร็ว การสร้างเหรียญต้องใช้แรงบีบอันมหาศาลเมื่อสิ้นสุดจังหวะ การวาดลึกต้องใช้แรงที่ควบคุมได้อย่างยั่งยืน กลไกการขับเคลื่อนของอุปกรณ์จะต้องตรงกับเส้นโค้งแรงเฉพาะที่ต้องการจากการดำเนินการเหล่านี้ เพื่อป้องกันไม่ให้หยุดนิ่ง
ตอบ: แม้ว่าเครื่องอัดไฮดรอลิกจะให้น้ำหนักคงที่ดีเยี่ยมสำหรับการขึ้นรูปลึก แต่โดยทั่วไปแล้ว เครื่องปั๊มเหล่านี้ไม่เหมาะสำหรับการปั๊มขึ้นรูปแบบก้าวหน้าด้วยความเร็วสูง มีรอบเวลาการทำงานที่ช้ากว่าและมีความเสี่ยงสูงที่จะเกิดการกระแทกทะลุ ซึ่งจะสร้างความเสียหายให้กับซีลไฮดรอลิกและวาล์วเมื่อวัสดุแตกหักอย่างกะทันหันระหว่างการดำเนินการตัดแผ่นโลหะหนัก
ตอบ: การกระแทกทะลุทะลุเกิดขึ้นเมื่อการเจาะทะลุวัสดุในระหว่างการตัดเฉือนอย่างหนัก การคลายแรงต้านอย่างกะทันหันทำให้โครงที่ยืดออกดีดกลับอย่างรุนแรง คลื่นกระแทกนี้สร้างความเสียหายให้กับตลับลูกปืน ตัวยึดคลายตัว และทำให้ระบบขับเคลื่อนเสื่อมคุณภาพเมื่อเวลาผ่านไป โดยต้องใช้ระบบกันสะเทือนที่แข็งแกร่งเพื่อปกป้องเครื่องจักร
