การกดเฟรม C กับการกดเฟรม H: อธิบายความแตกต่างที่สำคัญ

การเลือกสถาปัตยกรรมเครื่องอัดไฮดรอลิกที่ไม่ถูกต้องจะส่งผลโดยตรงต่ออายุการใช้งานของแม่พิมพ์ อัตราของเสีย และประสิทธิภาพการผลิตโดยรวม สิ่งนี้ทำให้ตัวเลือกโครงสร้างเริ่มต้นเป็นการตัดสินใจรายจ่ายฝ่ายทุนที่สำคัญ ผู้จัดการฝ่ายสิ่งอำนวยความสะดวกและวิศวกรการผลิตต้องเผชิญกับการปรับสมดุลอย่างต่อเนื่อง คุณต้องชั่งน้ำหนักความจำเป็นในการเข้าถึงของผู้ปฏิบัติงาน ความสะดวกในการพกพา และรอบเวลาที่รวดเร็ว โดยเทียบกับข้อกำหนดที่เข้มงวดในด้านความแข็งแกร่งของโครงสร้าง น้ำหนักที่สูง และพิกัดความเผื่อที่แม่นยำ

คู่มือนี้จะแจกแจงความเป็นจริงทางวิศวกรรมของ การ กด เราจัดทำกรอบการประเมินทางเทคนิคตามขีดจำกัดการโก่งตัว ข้อจำกัดของพื้นที่ และตัวชี้วัดประสิทธิภาพเฉพาะแอปพลิเคชัน การทำความเข้าใจตัวแปรเหล่านี้ช่วยให้มั่นใจว่าอุปกรณ์ของคุณตรงกับความต้องการในโรงงานของคุณได้อย่างสมบูรณ์แบบ คุณจะได้เรียนรู้ว่ารูปทรงของเฟรมกำหนดการสึกหรอของเครื่องมืออย่างไร เค้าโครงของโรงงานส่งผลต่อการเลือกแท่นพิมพ์อย่างไร และวิธีการปรับใช้กลยุทธ์การกดแบบคู่เพื่อประสิทธิภาพการผลิตสูงสุด เฟรม C เทียบกับ การกดเฟรม H

ประเด็นสำคัญ

• ความแข็งแกร่งของโครงสร้างเทียบกับความสามารถในการเข้าถึงได้: แท่นพิมพ์ H-frame มอบความแข็งแกร่งที่เหนือกว่าและการกระจายแรงที่สม่ำเสมอสำหรับงานที่มีน้ำหนักสูงและแม่นยำ ในขณะที่แท่นพิมพ์ C-frame ให้การเข้าถึงแบบสามด้านที่เหมาะสำหรับการทำงานแบบแมนนวลหรือแบบกึ่งอัตโนมัติอย่างรวดเร็ว

• ปัจจัย "การหาว": การกดเฟรม C ไวต่อการโก่งตัวเชิงมุม (การหาว) ภายใต้การรับน้ำหนักสูงสุด ซึ่งสามารถเร่งการสึกหรอของเครื่องมือได้หากนำไปใช้งานที่มีความแม่นยำสูงในทางที่ผิด

• รอยเท้าเครื่อง ความคล่องตัว และผลกระทบจากสิ่งอำนวยความสะดวก: C-frames ต้องการพื้นที่น้อยกว่ามาก ให้ความสะดวกในการพกพามากขึ้นสำหรับการผลิตแบบเซลลูล่าร์ และแทบไม่จำเป็นต้องมีรากฐานพิเศษ ในทางกลับกัน โครง H ที่รับน้ำหนักสูงต้องการพื้นที่ฐานที่ใหญ่กว่า และมักต้องใช้การติดตั้งคอนกรีตเสริมเหล็กเป็นอุปกรณ์ติดตั้งถาวร

• อัตราส่วนต้นทุนต่อมูลค่า: C-frames นำเสนอรายจ่ายฝ่ายทุนเริ่มต้นที่ต่ำกว่าสำหรับงานระดับเบาถึงปานกลาง งานในแต่ละวัน H-frames พิสูจน์ให้เห็นถึงต้นทุนที่สูงขึ้นด้วยอายุการใช้งานแม่พิมพ์ที่ยาวนานขึ้นและความสามารถในการขึ้นรูปงานหนักและการจัดการชิ้นส่วนขนาดใหญ่

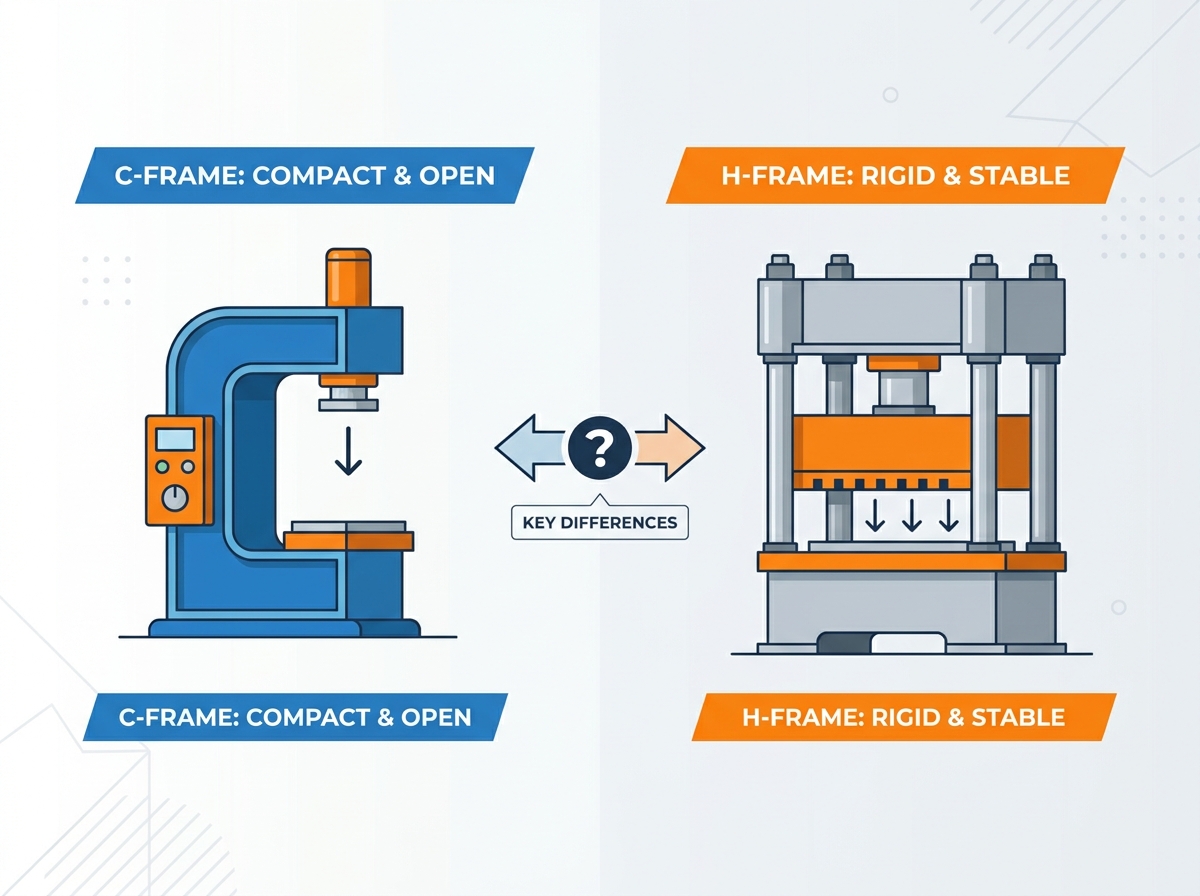

การกดเฟรม C เทียบกับ H: ความแตกต่างของโครงสร้างที่สำคัญ

การกำหนดความสมบูรณ์ของโครงสร้างจำเป็นต้องดูที่พิกัดความเผื่อในการผลิตและขั้นตอนการปฏิบัติงานที่เฉพาะเจาะจง โครงกดจะต้องต้านทานแรงขนาดใหญ่ที่เกิดขึ้นระหว่างรอบการปั๊มหรือการขึ้นรูป หากเฟรมงอ กระทุ้งและแผ่นรองหมอนข้างจะสูญเสียความขนานกัน การวางแนวที่ไม่ตรงนี้จะถ่ายโอนไปยังชิ้นงานและเครื่องมือโดยตรง การประเมินสถาปัตยกรรมเฟรมเป็นขั้นตอนแรกในการจับคู่เครื่องจักรกับความต้องการในการผลิตของคุณ

กลศาสตร์ซีเฟรม (Gap Frame)

แท่นพิมพ์ C-frame มีการออกแบบช่องว่างแบบเปิดคล้ายกับตัวอักษร "C" สถาปัตยกรรมนี้อาศัยเสาด้านหลังขนาดใหญ่เพียงเสาเดียวเพื่อรองรับเม็ดมะยมส่วนบนและกระบอกไฮดรอลิก ด้านหน้าและด้านข้างยังคงเปิดอยู่อย่างสมบูรณ์ การออกแบบแบบเปิดนี้สร้างชุดพฤติกรรมทางกายภาพเฉพาะภายใต้โหลด

เนื่องจากแรงกดมีผลที่ด้านหน้าของ "C" ในขณะที่ส่วนรองรับเชิงโครงสร้างอยู่ด้านหลัง แขนโมเมนต์จึงถูกสร้างขึ้น เมื่อกระบอกไฮดรอลิกยืดออกจนได้แนวต้าน แรงจะดันขึ้นบนเม็ดมะยมและลงมาบนเตียง คอลัมน์ด้านหลังทำหน้าที่เป็นจุดศูนย์กลาง แบบจำลองทางฟิสิกส์นี้หมายความว่าเฟรมด้านหลังจะต้องมีความหนาเป็นพิเศษเพื่อต้านทานการโค้งงอ ผู้ผลิตมักเชื่อมแผ่นเหล็กหนักเพื่อสร้างสันหลังที่แข็งแรง

แม้จะมีความท้าทายด้านโครงสร้าง แต่การออกแบบที่มีช่องว่างแบบเปิดก็ให้อิสระในการปฏิบัติงานที่ไม่มีใครเทียบได้ ผู้ปฏิบัติงานสามารถเข้าถึงพื้นที่ทำงานได้สามด้าน รูปทรงนี้มีอิทธิพลอย่างมากต่อกลยุทธ์การขนถ่ายวัสดุบนพื้นโรงงาน

• ผู้ปฏิบัติงานสามารถเลื่อนวัสดุที่ยาวหรือมีรูปร่างผิดปกติผ่านช่องว่างด้านข้างได้อย่างง่ายดายโดยไม่มีสิ่งกีดขวาง

• ระบบกำจัดเศษเหล็กและสายพานลำเลียงสามารถนั่งข้างเตียงกดได้โดยตรง

• การปรับเครื่องมือต้องใช้ระยะเอื้อมและการโค้งงอน้อยลง ปรับปรุงหลักสรีรศาสตร์โดยรวมสำหรับช่างเทคนิคการตั้งค่า

• แขนหุ่นยนต์มีเส้นทางที่ชัดเจนในการหยิบและวางส่วนประกอบระหว่างรอบการทำงานอัตโนมัติ

• ทีมบำรุงรักษาสามารถเข้าถึงสายไฮดรอลิกและจุดหล่อลื่นโดยไม่ต้องเดินไปรอบๆ เสาด้านข้างที่มีน้ำหนักมาก

กลไก H-Frame (ด้านตรง / 4-Post)

แท่นพิมพ์ H-frame ใช้การออกแบบเฟรมปิด โดยทั่วไปโครงสร้างนี้ประกอบด้วยเสาแนวตั้งหนักสี่ต้น (แบบเสาผูก) หรือผนังด้านข้างแนวตั้งทึบ (แบบเสาตรง) เม็ดมะยม เตียง และส่วนรองรับด้านข้างสร้างเป็นวงที่สมบูรณ์และไม่ขาดตอน คล้ายกับ "H" หรือกล่องทึบ

วงปิดนี้เปลี่ยนฟิสิกส์ของการดำเนินการกดโดยสิ้นเชิง เมื่อแกะกดลง แรงฝ่ายตรงข้ามจะเคลื่อนที่ตรงขึ้นไปตามแนวตั้ง ไม่มีแขนชั่วขณะ โหลดจะกระจายอย่างเท่าเทียมกันทั่วทั้งแท่นวาง วงโครงสร้างประกอบด้วยแรงปฏิบัติการภายในแกนตั้งโดยสมบูรณ์ ในการออกแบบคันบังคับ แท่งเหล็กขนาดใหญ่จะวิ่งผ่านเสา ก้านเหล่านี้ได้รับแรงตึงแบบไฮดรอลิกหรือหดตัวพอดีเพื่อให้เฟรมทั้งหมดมีการบีบอัดอย่างต่อเนื่อง

เนื่องจากแรงยังคงอยู่ในแนวตั้ง แกะจึงรักษาความขนานกับเตียงอย่างเข้มงวด เฟรมไม่โค้งงอไปด้านหลัง การกระจายแรงที่สม่ำเสมอนี้ทำให้เฟรม H สามารถรับน้ำหนักได้มากโดยไม่กระทบต่อรูปทรงของโครงสร้าง การแลกเปลี่ยนถูกจำกัดการเข้าถึง ผู้ปฏิบัติงานสามารถโหลดชิ้นส่วนจากด้านหน้าหรือด้านหลังเท่านั้น เนื่องจากเสาด้านข้างกีดขวางการเคลื่อนที่ด้านข้าง

การเปรียบเทียบประสิทธิภาพการกดเฟรม C กับ H

การเปรียบเทียบสถาปัตยกรรมเฟรมต้องดูว่าสถาปัตยกรรมเหล่านั้นทำงานอย่างไรภายใต้ความเครียด น้ำหนักดิบ ขีดจำกัดการโก่งตัว และความเร็วรอบจะกำหนดว่าแท่นพิมพ์ใดอยู่ที่โรงงานของคุณ คุณต้องประเมินว่าการออกแบบแต่ละแบบจัดการกับความต้องการทางกายภาพเฉพาะของเครื่องมือของคุณอย่างไร

ความจุระวางน้ำหนักและการกระจายแรง

น้ำหนักเป็นตัวกำหนดแรงสูงสุดที่สื่อสามารถทำได้ เนื่องจากการออกแบบทางกายภาพ C-frame และ H-frame จึงใช้วงเล็บระวางน้ำหนักที่แตกต่างกัน โดยทั่วไปแล้ว C-frame จะสูงสุดที่ความจุต่ำกว่า C-frame มาตรฐานส่วนใหญ่ทำงานระหว่าง 10 ถึง 250 ตัน การผลักดันการออกแบบเสาเดี่ยวให้มีน้ำหนักเกิน 250 ตัน ต้องใช้โครงด้านหลังที่มีขนาดใหญ่และหนักจนใช้งานไม่ได้ เพื่อป้องกันความล้มเหลวของโครงสร้าง เหล็กที่ต้องใช้ในการป้องกันการดัดงอจะมีขนาดใหญ่เกินกว่าจะผลิตได้ในเชิงเศรษฐกิจ

H-frames ขยายเป็นพันตันได้อย่างง่ายดาย การออกแบบเสาสี่เสาหรือด้านตรงช่วยให้สามารถปรับขนาดแรงได้อย่างมีประสิทธิภาพ โดยทั่วไปคุณจะเห็นเฟรม H ทำงานที่ 500, 1,000 หรือแม้แต่ 5,000 ตันในการใช้งานในอุตสาหกรรมหนัก เช่น การตีขึ้นรูปในอวกาศ หรือการปั๊มแผงยานยนต์

การกระจายกำลังยังแตกต่างกันอย่างมาก ในเฟรมตัวซี แรงจะมุ่งไปที่กึ่งกลางของตัวกระทุ้ง แต่จะเอียงไปทางเสาด้านหลังเล็กน้อยภายใต้ภาระหนัก การโหลดนอกศูนย์กลางบน C-frame จะทำให้ความเครียดของเฟรมรุนแรงขึ้น ในโครงรูปตัว H แรงจะกระจายอย่างเท่าเทียมกันทั่วทั้งเตียง การกระจายที่สม่ำเสมอนี้ทำให้ H-frames สามารถใช้แผ่นเสริมขนาดใหญ่สำหรับแม่พิมพ์แบบโปรเกรสซีฟขนาดใหญ่ แรงกดยังคงสม่ำเสมอตั้งแต่ศูนย์กลางไปจนถึงขอบด้านนอกของเครื่องมือ ทำให้มั่นใจได้ถึงคุณภาพของชิ้นส่วนที่สม่ำเสมอ

การโก่งตัวเชิงมุม ("การหาว") และความคลาดเคลื่อนที่แม่นยำ

การโก่งตัวเชิงมุม หรือที่เรียกกันทั่วไปว่า "การหาว" เป็นการวัดประสิทธิภาพที่สำคัญที่สุดในการประเมินแรงกดเหล่านี้ การหาวเกิดขึ้นในเฟรมตัว C เมื่อส่วนหน้าแบบเปิดงอขึ้นด้านบนภายใต้การรับน้ำหนักสูงสุด "C" พยายามเปิดใจอย่างแท้จริง

เมื่อกรอบหาว แกะจะเอียงไปข้างหน้าเล็กน้อย มันสูญเสียความขนานกับแผ่นหนุน แม้แต่การโก่งตัวเพียงไม่กี่ในพันนิ้วก็ทำให้เกิดปัญหาร้ายแรงสำหรับเครื่องมือที่มีพิกัดความเผื่อต่ำ การเจาะเข้าไปในเมทริกซ์แม่พิมพ์ที่มุม ทางเข้าที่ไม่สม่ำเสมอนี้จะตัดขอบของเครื่องมือ การเกาเกิดขึ้นที่สีข้างหมัด คุณจะพบกับการสึกหรอของแม่พิมพ์ก่อนกำหนด ครีบที่เพิ่มขึ้นบนชิ้นส่วนที่มีการประทับตรา และการบำรุงรักษาเครื่องมือบ่อยครั้ง

H-frames ช่วยลดการหาว ห่วงโครงสร้างแบบปิดป้องกันไม่ให้เม็ดมะยมงอขึ้น แกะยังคงขนานกับเตียงอย่างสมบูรณ์ตลอดจังหวะ คุณลักษณะการโก่งตัวเป็นศูนย์นี้ทำให้จำเป็นต้องใช้เฟรม H สำหรับการปั๊มแม่พิมพ์แบบโปรเกรสซีฟที่มีความแม่นยำสูง หากชิ้นส่วนของคุณต้องการความขนานและความคลาดเคลื่อนในระดับจุลภาคที่เข้มงวด กรอบปิดเป็นทางเลือกทางวิศวกรรมเพียงทางเดียวที่ใช้งานได้

ความเร็วรอบและปริมาณการผลิต

ความเร็วช่วงชักของไฮดรอลิกขึ้นอยู่กับโครงสร้างของปั๊มและกระบอกสูบ แต่การออกแบบเฟรมมีอิทธิพลต่อเวลารอบการผลิตโดยรวม C-frame มักจะช่วยให้วงจรโดยรวมเร็วขึ้นสำหรับชิ้นส่วนขนาดเล็ก

การออกแบบแบบเปิดช่วยให้ผู้ปฏิบัติงานโหลดช่องว่างและนำชิ้นส่วนที่เสร็จแล้วออกได้อย่างรวดเร็ว ไม่มีคอลัมน์ด้านข้างให้นำทาง สำหรับการทำงานแบบแมนนวลหรือกึ่งอัตโนมัติ ข้อได้เปรียบตามหลักสรีรศาสตร์นี้จะช่วยประหยัดเวลาไม่กี่วินาทีในทุกรอบ ในกะเดียว วินาทีที่ประหยัดได้เหล่านี้แปลเป็นปริมาณการผลิตที่สูงขึ้นอย่างมากสำหรับส่วนประกอบขนาดเล็กถึงขนาดกลาง สามารถติดตั้งม่านกันแสงได้อย่างง่ายดายเพื่อปกป้องด้านที่เปิดอยู่โดยไม่กีดขวางการเข้าถึง

โดยทั่วไปแล้ว H-frames จะหมุนเวียนช้าลงในการทำงานแบบแมนนวลเนื่องจากการจำกัดการเข้าถึง ผู้ปฏิบัติงานต้องเอื้อมเข้าไปตรงๆ และดึงออกมาตรงๆ อย่างไรก็ตาม เมื่อจับคู่กับเครื่องป้อนคอยล์แบบต่อเนื่องและแม่พิมพ์แบบโปรเกรสซีฟแบบอัตโนมัติ H-frames ก็สามารถบรรลุปริมาณการผลิตที่มหาศาล แท่นพิมพ์จะทำงานอย่างต่อเนื่องในขณะที่ตัวป้อนเซอร์โวดันวัสดุผ่านด้านหน้าและด้านหลัง ความแข็งแกร่งของเฟรมช่วยให้อัตราระยะชักสูงขึ้นในการตั้งค่าอัตโนมัติโดยไม่เสี่ยงต่อความเสียหายของเครื่องมือ

ข้อกำหนดเกี่ยวกับพื้นที่ การเข้าถึง และระบบอัตโนมัติ

การเลือกการกดเป็นมากกว่าแค่ชิ้นงาน คุณต้องประเมินว่าเครื่องจักรโต้ตอบกับอาคารของคุณ ผู้ปฏิบัติงาน และระบบขนถ่ายวัสดุของคุณอย่างไร เครื่องอัดที่เหมาะกับชิ้นส่วนของคุณแต่ทำให้พื้นแตกคือการติดตั้งที่ล้มเหลว

รอยเท้า พื้นที่บนพื้น และความคล่องตัว

พื้นที่บนพื้นเป็นอสังหาริมทรัพย์ระดับพรีเมี่ยมในโรงงานผลิตทุกแห่ง C-frame ต้องการพื้นที่เป็นตารางฟุตน้อยกว่า H-frame ที่มีน้ำหนักเท่ากันอย่างมาก ด้วยขนาดที่กะทัดรัดทำให้คุณสามารถติดไว้ในมุมที่แคบหรือรวมเข้ากับสายการประกอบที่มีอยู่ได้โดยตรง

การพกพาได้เป็นข้อได้เปรียบที่สำคัญสำหรับการออกแบบ gap-frame คุณสามารถเคลื่อนย้าย C-frame ส่วนใหญ่ได้อย่างง่ายดายด้วยรถยกมาตรฐานสำหรับงานหนัก ความคล่องตัวนี้สนับสนุนหลักการผลิตแบบลีน หากคุณต้องการกำหนดค่าโครงร่างการผลิตแบบเซลลูลาร์ใหม่สำหรับการใช้ผลิตภัณฑ์ใหม่ คุณเพียงแค่ถอดปลั๊ก C-frame แล้วขับไปยังตำแหน่งใหม่ แทบไม่จำเป็นต้องมีการติดตั้งแบบถาวรหรือพุกแบบพิเศษ

เฟรม H ที่รับน้ำหนักสูงเป็นอุปกรณ์ติดตั้งถาวร พวกเขาต้องการรอยเท้าขนาดใหญ่ นอกจากนี้ยังต้องมีระยะห่างจากความสูงในแนวตั้งที่สำคัญสำหรับเม็ดมะยมและอ่างเก็บน้ำไฮดรอลิกด้วย การติดตั้ง H-frame ขนาด 500 ตันมักต้องใช้อุปกรณ์ขุดเจาะเฉพาะทาง เครนเหนือศีรษะ และการปรับเปลี่ยนสิ่งอำนวยความสะดวกจำนวนมาก คุณไม่สามารถย้ายตำแหน่ง H-frame ได้อย่างง่ายดายเมื่อติดตั้งแล้ว

การเข้าถึงของผู้ปฏิบัติงานและการยศาสตร์

การยศาสตร์ส่งผลโดยตรงต่อความเหนื่อยล้าและความปลอดภัยของผู้ปฏิบัติงาน C-frame เป็นเลิศในหมวดหมู่นี้สำหรับการใช้งานแบบแมนนวล ด้านที่เปิดกว้างช่วยให้ผู้ปฏิบัติงานควบคุมรูปทรงของชิ้นส่วนที่ซับซ้อนได้โดยไม่เกิดความตึงเครียด หากชิ้นส่วนจำเป็นต้องดัดงอหลายแกน ผู้ปฏิบัติงานสามารถหมุนชิ้นงานผ่านช่องว่างด้านข้างได้อย่างอิสระ

H-เฟรมจำกัดการเข้าถึง ผู้ปฏิบัติงานจะต้องยืนตรงหน้าเครื่องจักร การบรรทุกชิ้นส่วนที่หนักหรืออึดอัดต้องลึกเข้าไปในฐานรอง การเข้าถึงจากด้านหน้าไปด้านหลังแบบจำกัดนี้กำหนดตำแหน่งผู้ปฏิบัติงานที่เข้มงวด เพื่อบรรเทาความเครียดตามหลักสรีรศาสตร์บนเฟรม H สิ่งอำนวยความสะดวกมักจะต้องลงทุนกับเครื่องยกแม่พิมพ์ สายพานลำเลียง หรือตัวช่วยในการบรรทุกด้วยหุ่นยนต์

บูรณาการระบบอัตโนมัติและเครื่องมือ

สถาปัตยกรรมทั้งสองรองรับระบบอัตโนมัติ แต่ผสานรวมกับอุปกรณ์ต่อพ่วงต่างกัน

C-frames จับคู่อย่างสมบูรณ์แบบกับระบบหยิบและวางแบบหุ่นยนต์ แขนหุ่นยนต์สามารถนั่งด้านข้างของแท่นพิมพ์ โหลดชิ้นงาน รอจังหวะ และนำชิ้นส่วนที่เสร็จแล้วออกโดยไม่ต้องกีดขวางสถานีควบคุมด้านหน้า การเปลี่ยนเครื่องมือก็เร็วขึ้นเช่นกัน ช่างเทคนิคสามารถสไลด์ดายเข้าและออกจาก 3 ทิศทางที่แตกต่างกัน

เฟรมตัว H เข้ากันได้ดีที่สุดกับเครื่องป้อนคอยล์และเครื่องบดย่อยงานหนัก วัสดุจะถูกป้อนเป็นเส้นตรงผ่านเครื่องจักร อย่างไรก็ตาม การเปลี่ยนเครื่องมือใช้เวลานานกว่า เนื่องจากเสาด้านข้างกีดขวางการเข้าถึงด้านข้าง ช่างเทคนิคจึงต้องโหลดแม่พิมพ์หนักจากด้านหน้าหรือด้านหลัง ซึ่งมักจะต้องใช้รถลากแบบพิเศษ รถยกสำหรับงานหนัก หรือเครนเหนือศีรษะเพื่อวางตำแหน่งเครื่องมืออย่างปลอดภัยระหว่างเสา

เมื่อใดจึงควรเลือกการกดเฟรม C หรือ H

การจับคู่เฟรมกับการใช้งานจะช่วยป้องกันความล้มเหลวของเครื่องจักรก่อนเวลาอันควรและรับประกันคุณภาพของผลิตภัณฑ์ กระบวนการผลิตที่แตกต่างกันจำเป็นต้องมีพฤติกรรมทางโครงสร้างที่เฉพาะเจาะจง การใช้รูปทรงของเฟรมที่ไม่ถูกต้องกับกระบวนการที่มีความต้องการสูงจะรับประกันเวลาหยุดทำงานที่มากเกินไป

กรณีการใช้งานที่เหมาะสำหรับเครื่องกด C-Frame

C-frames มีส่วนสำคัญในการประกอบการผลิตในแต่ละวัน พวกเขาคือผู้ขับเคลื่อนการผลิตแบบเบา ความเร็วและความสามารถในการเข้าถึงทำให้เหมาะสำหรับการปฏิบัติงานที่ต้องมีการแทรกแซงด้วยตนเองบ่อยครั้ง

• การดำเนินการโลดโผนและปักหลักโดยที่ผู้ปฏิบัติงานจัดวางตำแหน่งส่วนประกอบขนาดเล็กด้วยตนเอง

• การขัดและเจาะโลหะแผ่นบางเล็กน้อย

• การสร้างตราสัญลักษณ์หรือโทเค็นขนาดเล็กโดยไม่จำเป็นต้องมีน้ำหนักมาก

• การยืดเพลาหรือแท่งที่ผู้ปฏิบัติงานต้องตรวจสอบชิ้นส่วนด้วยสายตาจากหลายมุม

• การตั้งค่าการผลิตแบบเซลลูล่าร์ต้องมีการเปลี่ยนตำแหน่งเครื่องจักรบ่อยครั้ง

• การตัดเฉือนส่วนประกอบแบบหล่อที่เศษเหล็กหลุดร่อนได้ง่ายผ่านด้านที่เปิดอยู่

กรณีการใช้งานที่เหมาะสำหรับเครื่องอัด H-Frame

โครงตัว H รองรับการยกของหนัก คุณต้องระบุเฟรม H เมื่อกระบวนการสร้างแรงต้านมหาศาลหรือต้องการความแม่นยำสูงสุด โครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ว่าเครื่องมือจะคงอยู่ในกระบวนการ

• การขึ้นรูปโลหะแบบลึก ซึ่งต้องใช้แรงกดสม่ำเสมอบนพื้นที่ผิวขนาดใหญ่เพื่อป้องกันการฉีกขาด

• การขึ้นรูปและดัดแผ่นเหล็กหนาหรือส่วนประกอบโครงสร้างอย่างหนัก

• การปั๊มแม่พิมพ์แบบก้าวหน้าที่มีความแม่นยำสูง ซึ่งการโก่งตัวเชิงมุมจะทำลายเครื่องมือคาร์ไบด์

• บดอัดโลหะผงที่มีความหนาแน่นสูงให้กลายเป็นของแข็ง

• การประมวลผลชิ้นส่วนขนาดใหญ่ซึ่งมีขนาดเกินความลึกของคอของ C-frame ใดๆ ที่มีอยู่

• การปัดเศษเหล็กกล้าความแข็งแรงสูงขั้นสูง (AHSS) ที่สร้างแรงสแนปทะลุย้อนกลับอย่างรุนแรง

กลยุทธ์ Dual-Press: เพิ่มประสิทธิภาพขั้นตอนการทำงานของ Shop Floor

โรงงานผลิตที่มีปริมาณมากไม่ค่อยพึ่งพาสถาปัตยกรรมการกดเพียงครั้งเดียว แต่พวกเขาใช้ทั้งสองประเภทควบคู่กันไปเพื่อเพิ่มประสิทธิภาพเวิร์กโฟลว์และปกป้องการลงทุนด้านอุปกรณ์ของพวกเขา กลยุทธ์การกดสองครั้งนี้กำหนดเส้นทางงานเฉพาะไปยังเครื่องจักรที่เหมาะสมที่สุด

ตรรกะตรงไปตรงมา คุณกำหนดเส้นทางการประกอบความเร็วสูงแบบวันต่อวันและการเจาะแบบเบาไปยัง C-frames ช่วยให้การผลิตดำเนินไปอย่างรวดเร็วและใช้ประโยชน์จากเวลาในการโหลดด้วยตนเองที่รวดเร็ว คุณสงวน H-frames อย่างเคร่งครัดสำหรับงานหนัก มีความสำคัญอย่างยิ่งยวด หรืองานขนาดใหญ่เกินไป

การป้องกันการทำงานหนักนอกเฟรม C จะช่วยป้องกันความเมื่อยล้าของเฟรมและการหาว การเก็บชิ้นส่วนเบาไว้นอกเฟรม H ช่วยให้คุณหลีกเลี่ยงปัญหาคอขวดกับเครื่องจักรที่ทรงพลังที่สุดได้ด้วยงานง่ายๆ การกำหนดเส้นทางเชิงกลยุทธ์นี้ช่วยเพิ่มอายุการใช้งานของทั้งสองประเภทการพิมพ์ และเพิ่มประสิทธิภาพปริมาณงานโดยรวมของโรงงาน สิ่งอำนวยความสะดวกที่วางแผนไว้อย่างดีอาจมีเส้นกึ่งกลางของเฟรม H หนักสำหรับการขึ้นรูปและการขึ้นรูปเบื้องต้น ล้อมรอบด้วยเซลล์ดาวเทียมของเฟรม C สำหรับการประกอบรองและการแทรกฮาร์ดแวร์

ความเสี่ยงในการกดเฟรม C และ H ทั่วไปและวิธีลดความเสี่ยง

การติดตั้งอุปกรณ์ทุกชิ้นมีความเสี่ยงโดยธรรมชาติ การทำความเข้าใจข้อจำกัดของสถาปัตยกรรมที่คุณเลือกทำให้คุณสามารถใช้การควบคุมทางวิศวกรรมได้ก่อนเริ่มการผลิต การวางแผนเชิงรุกช่วยป้องกันความล้มเหลวของเครื่องมือและความเสียหายของโรงงาน

การเอาชนะความเสี่ยงจากการโก่งตัวของเฟรม C

หากคุณต้องใช้ C-frame สำหรับกระบวนการที่ใกล้ความจุสูงสุด คุณต้องลดความเสี่ยงของการโก่งตัวเชิงมุม การเพิกเฉยต่อการหาวจะทำลายเครื่องมือของคุณ

ขั้นแรก ให้ระบุเฟรมสำหรับงานหนักในระหว่างขั้นตอนการซื้อ มองหารุ่นที่มีเสาด้านหลังเสริมความแข็งแรงและแผ่นด้านข้างที่หนาขึ้น ประการที่สอง ใช้งานแท่นพิมพ์ให้ต่ำกว่าน้ำหนักพิกัดสูงสุดของมัน หากคุณต้องการกำลัง 100 ตัน ให้ซื้อเครื่องอัด 150 ตัน การทำงานที่ความจุ 60% ช่วยลดการงอของเฟรมได้อย่างมาก

สุดท้าย ให้ใช้ชุดดายพร้อมหมุดนำและบุชชิ่งสำหรับงานหนัก หมุดนำจะบังคับแม่พิมพ์ส่วนบนและส่วนล่างให้อยู่ในแนวเดียวกัน เพื่อดูดซับแรงกดด้านข้างบางส่วนที่เกิดจากการหาวของเฟรม แม้ว่าสิ่งนี้จะถ่ายโอนการสึกหรอไปยังหมุดนำแทนที่จะเป็นเฟรม แต่การเปลี่ยนหมุดจะมีราคาถูกกว่าการเปลี่ยนพันช์คาร์ไบด์ที่แตกเป็นเสี่ยงมาก คุณยังสามารถติดตั้งเครื่องตรวจวัดการโก่งตัวที่จะหยุดการกดหากการหาวเกินเกณฑ์ที่ตั้งโปรแกรมไว้

การจัดการพื้นที่ H-Frame และข้อจำกัดในการเข้าถึง

การติดตั้ง H-frame จำเป็นต้องมีการวางแผนสิ่งอำนวยความสะดวกที่ครอบคลุม คุณไม่สามารถวางเครื่องลงบนพื้นแล้วเสียบปลั๊กได้ คุณต้องจัดการพื้นที่และข้อจำกัดในการเข้าถึงในเชิงรุก

วางแผนอุปกรณ์การจัดการแม่พิมพ์ของคุณก่อนที่แท่นพิมพ์จะมาถึง เนื่องจากคุณไม่สามารถบรรจุแม่พิมพ์จากด้านข้างได้ คุณจึงต้องแน่ใจว่าคุณมีพื้นที่ทางเดินเพียงพอด้านหน้าแท่นพิมพ์สำหรับรถลากหรือรถยก หากแม่พิมพ์มีน้ำหนักมากเป็นพิเศษ คุณอาจต้องติดตั้งเครนเหนือศีรษะสำหรับสถานีพิมพ์นั้นโดยเฉพาะ พิจารณาเพิ่มตัวยกแม่พิมพ์แบบไฮดรอลิกในแผ่นรองเพื่อให้การวางตำแหน่งเครื่องมือหนักง่ายขึ้นสำหรับทีมงานติดตั้งของคุณ

ประเมินความต้องการฐานรากโครงสร้างของคุณทันที เฟรม H ที่รับน้ำหนักสูงสร้างโหลดไดนามิกขนาดใหญ่ พวกมันชกลงด้วยแรงมหาศาล ทำให้เกิดคลื่นกระแทกลงสู่พื้น แผ่นคอนกรีตขนาดมาตรฐานขนาด 6 นิ้วจะแตกร้าวภายใต้ความเค้นนี้ คุณมักจะต้องตัดพื้นที่มีอยู่ ขุดหลุม และเทแผ่นแยกคอนกรีตเสริมเหล็กแบบพิเศษ การไม่วางแผนสำหรับงานฐานรากนี้จะทำให้เกิดความล่าช้าในการติดตั้งอย่างมาก

บทสรุป

ทางเลือกระหว่างการกดเฟรม C กับการกดเฟรม H ในที่สุดจะขึ้นอยู่กับความเข้มงวดของพิกัดความเผื่อที่แม่นยำ ขนาดทางกายภาพของชิ้นส่วน และความต้องการของโรงงานในการเคลื่อนย้ายเครื่องจักร ไม่มีการออกแบบที่เหนือกว่าในระดับสากล มีเพียงแอปพลิเคชันทางวิศวกรรมที่ถูกต้องสำหรับขั้นตอนการทำงานเฉพาะของคุณเท่านั้น

หากการดำเนินงานของคุณให้ความสำคัญกับความเร็ว พื้นที่ใช้งานน้อยที่สุด ความสะดวกในการพกพา และการเข้าถึงของผู้ปฏิบัติงานสำหรับงานระดับเบาถึงปานกลาง คุณควรเลือก C-frames มีความยืดหยุ่นที่จำเป็นสำหรับการผลิตที่คล่องตัว หากการปฏิบัติงานของคุณต้องการน้ำหนักที่สูง การโก่งเชิงมุมเป็นศูนย์ และการขึ้นรูปงานหนักสำหรับชิ้นส่วนขนาดใหญ่ คุณต้องเลือกเฟรม H ความแข็งแกร่งแบบวงปิดไม่สามารถต่อรองได้สำหรับงานที่มีความแม่นยำ

เพื่อสรุปการเลือกอุปกรณ์ของคุณ ให้ทำตามขั้นตอนต่อไปนี้:

1. คำนวณน้ำหนักที่แน่นอนที่จำเป็นสำหรับการใช้งานที่สมบุกสมบันที่สุดของคุณ จากนั้นเพิ่มส่วนเผื่อความปลอดภัย 20% เพื่อป้องกันไม่ให้เครื่องจักรทำงานที่ความจุสูงสุด

2. ตรวจสอบประวัติการสึกหรอของดายบนเครื่องจักรปัจจุบันของคุณเพื่อดูว่าการโก่งตัวเชิงมุมทำให้เกิดปัญหาการบำรุงรักษาที่ซ่อนอยู่หรือไม่

3. วัดพื้นที่ว่างของคุณ รวมถึงความกว้างของทางเดินที่จำเป็นสำหรับรถลากและอุปกรณ์ขนถ่ายวัสดุ

4. ปรึกษากับวิศวกรโครงสร้างเพื่อตรวจสอบยืนยันว่าพื้นคอนกรีตของคุณสามารถรับแรงกระแทกแบบไดนามิกของการติดตั้งใหม่ได้

สำหรับผู้ผลิตที่ประเมินการกำหนดค่าการกดและโซลูชั่นสายการปั๊มแบบครบวงจร Zhejiang Jinaolan Machine Tool มีความเชี่ยวชาญในด้านอุปกรณ์การปั๊มมาตั้งแต่ปี 1983 และผลิตเครื่องปั๊มเชิงกลขนาดตั้งแต่ 25 ถึง 2,400 ตัน นอกเหนือจากเครื่องปั๊มขึ้นรูปแล้ว บริษัทยังได้พัฒนาความสามารถแบบบูรณาการในสายการผลิตปั๊มแม่พิมพ์แบบก้าวหน้า ระบบป้อน แม่พิมพ์ปั๊ม อุปกรณ์ถ่ายโอน และระบบควบคุมการกดอัจฉริยะ เพื่อรองรับข้อกำหนดสายการผลิตที่สมบูรณ์ยิ่งขึ้น

คำถามที่พบบ่อย

ถาม: น้ำหนักสูงสุดโดยทั่วไปสำหรับแท่นพิมพ์ C-frame คือเท่าใด

ตอบ: โดยทั่วไปจะสูงถึง 200-250 ตัน แม้ว่าจะมีงานสร้างแบบกำหนดเองก็ตาม นอกจากนี้ H-frames ยังมีความจำเป็นเชิงโครงสร้างเพื่อการทำงานที่ปลอดภัยและแม่นยำ การผลักดันการออกแบบ gap-frame ให้เกินขีดจำกัดนี้จำเป็นต้องใช้เสาด้านหลังที่มีขนาดใหญ่จนใช้งานไม่ได้ เพื่อป้องกันไม่ให้เฟรมงอภายใต้แรงกดดันที่รุนแรง

ถาม: เหตุใดการกด C-frame จึงเกิดการโก่งตัวเชิงมุม

ตอบ: เนื่องจากการออกแบบด้านหน้าแบบเปิด แรงดันสูงทำให้รูปร่าง "C" งอออกเล็กน้อย คอลัมน์ด้านหลังทำหน้าที่เป็นจุดศูนย์กลาง การงอนี้จะเปลี่ยนความขนานระหว่างแท่นและเตียง ทำให้เครื่องมือด้านบนเอียงออกจากแนวเล็กน้อยระหว่างการสโตรค

ถาม: สถาปัตยกรรมการกดแบบใดดีกว่าสำหรับระบบป้อนอัตโนมัติ

ตอบ: ทั้งสองแบบสามารถเป็นแบบอัตโนมัติได้ แต่โดยทั่วไปแล้วเฟรม H มักนิยมใช้สำหรับการป้อนคอยล์อย่างต่อเนื่องและดายแบบโปรเกรสซีฟเนื่องจากความแข็งแกร่ง C-frames เหมาะอย่างยิ่งสำหรับระบบหยิบและวางของหุ่นยนต์ เนื่องจากด้านที่เปิดกว้างช่วยให้แขนหุ่นยนต์เข้าถึงและขนถ่ายชิ้นส่วนได้โดยไม่มีสิ่งกีดขวาง

ถาม: เครื่องอัด H-frame ต้องใช้ฐานคอนกรีตพิเศษหรือไม่

ตอบ: โครง H ที่รับน้ำหนักสูงมักต้องใช้แผ่นคอนกรีตเสริมเหล็กหรือฐานรากของหลุมเพื่อจัดการน้ำหนักและการสั่นสะเทือนในการปฏิบัติงาน คลื่นกระแทกแบบไดนามิกที่เกิดขึ้นระหว่างการปั๊มขึ้นรูปหนักอาจทำให้พื้นโรงงานมาตรฐานแตกได้ ซึ่งแตกต่างจาก C-frame แบบพกพาแบบอิสระส่วนใหญ่ซึ่งวางอยู่บนแผ่นคอนกรีตมาตรฐาน

ถาม: เครื่องกด C-frame สามารถใช้ในการวาดภาพแบบลึกได้หรือไม่

ตอบ: โดยทั่วไปไม่แนะนำ การขึ้นรูปลึกต้องใช้แรงกดสม่ำเสมอและความขนานที่เข้มงวดเพื่อป้องกันการฉีกขาดของวัสดุ การโก่งตัวเชิงมุมจะทำลายการดึง สิ่งนี้ทำให้ H-frame ที่แข็งแกร่งและไม่มีการโก่งตัวเป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานการวาดแบบลึก

ถาม: ระยะเวลาในการเปลี่ยนเครื่องมือทั้งสองเปรียบเทียบกันอย่างไร

ตอบ: โดยทั่วไปแล้ว C-frame ช่วยให้เปลี่ยนเครื่องมือได้เร็วขึ้นเนื่องจากการเข้าถึงจากด้านข้างไม่มีสิ่งกีดขวาง ช่างสามารถสไลด์ดายเข้าไปได้ง่าย เฟรม H อาจต้องใช้ระบบดึงแม่พิมพ์แบบพิเศษ รถลาก หรือเครนเหนือศีรษะ เนื่องจากการกีดขวางเสาด้านข้างที่บังคับให้โหลดเฉพาะด้านหน้าหรือด้านหลังเท่านั้น
