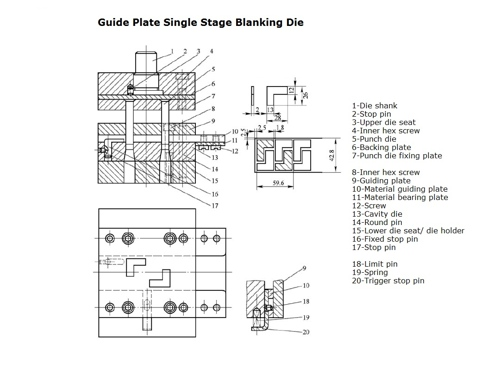

แผ่นไกด์เพลท Blanking Die แบบขั้นตอนเดียว
1- ก้านตาย
2- หยุดพิน
3- ที่นั่งตายด้านบน
4- สกรูหกเหลี่ยมด้านใน
5- หมัดตาย
6- แผ่นรองหลัง
7- แผ่นยึดแม่พิมพ์เจาะ
8- สกรูหกเหลี่ยมด้านใน
9- แผ่นนำทาง
10- แผ่นนำทางวัสดุ
11- แผ่นแบริ่งวัสดุ
12- สกรู
13- โพรงตาย
14- หมุดกลม
15- เบาะนั่งด้านล่าง/ที่ยึดแม่พิมพ์
16- หมุดหยุดคงที่
17- หยุดพิน
18- ขีด จำกัด พิน
19- ฤดูใบไม้ผลิ
20- พินหยุดทริกเกอร์
โครงสร้างและหลักการของแม่พิมพ์ตัดขอบแบบขั้นตอนเดียวของแผ่นนำทาง
รูปภาพคือแม่พิมพ์ตัดแผ่นเพลทแบบธรรมดาการนำทางของแม่พิมพ์บนและล่างจะขึ้นอยู่กับระยะห่างระหว่างแผ่นนำ 9 และหมัด 5 หรือที่เรียกว่าแม่พิมพ์แผ่นนำ
ชิ้นส่วนการทำงานของ Die คือหมัด 5 และช่อง 13;พาร์ตำแหน่งคือแผ่นนำทาง 10 และพินหยุดคงที่ 16, พินหยุดทริกเกอร์ 20;ส่วนนำทางคือแผ่นนำ 9 (ทำหน้าที่เป็นแผ่นลอกแบบตายตัวด้วย)ชิ้นส่วนรองรับ ได้แก่ แผ่นยึดหมัด 7, แผ่นรอง 6, ที่นั่งดายด้านบน 3, ก้านดาย 1, ตัวยึดดาย 15;นอกจากนี้ยังมีสกรูยึด หมุด ฯลฯ ตามแผนผังของแม่พิมพ์ ตำแหน่งของหมุดหยุดคงที่ของแม่พิมพ์นี้จะไม่สามารถวางตำแหน่งการเจาะครั้งแรกได้เพื่อจุดประสงค์นี้ จะใช้พินหยุดทริกเกอร์ 20ก่อนที่จะเจาะครั้งแรก เข็มหยุดไกจะถูกกดด้วยมือเพื่อจำกัดวัสดุของแถบในการเจาะครั้งต่อไป หมุดหยุดจะเริ่มใช้งาน และหมุดหยุดไกจะถูกดีดออกโดยสปริง

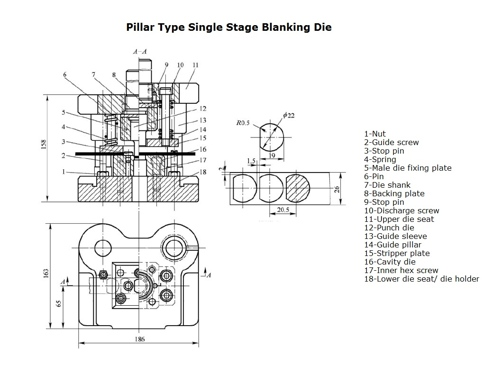

ดายแบลงค์แบบสเตจเดียวแบบเสา
1- อ่อนนุช
2- สกรูนำ
3- หยุดพิน
4- ฤดูใบไม้ผลิ
5- แผ่นยึดตัวผู้
6- พิน
7- ก้านตาย
8- แผ่นรองหลัง
9- หยุดพิน
10- สกรูคลายประจุ
11- เบาะนั่งด้านบน
12- หมัดตาย
13- ปลอกนำ
14- เสานำทาง
15- แผ่นเปลื้องผ้า
16- โพรงตาย
17- สกรูหกเหลี่ยมด้านใน
18- เบาะนั่งด้านล่าง/ที่ยึดแม่พิมพ์
โครงสร้างและหลักการของแม่พิมพ์ตัดขอบแบบขั้นตอนเดียวของเสานำทาง
รูปแสดงแม่พิมพ์ตัดแบบเสาตำแหน่งที่ถูกต้องของดายบนและล่างได้รับการรับรองโดยคอลัมน์นำ 14 และปลอกนำ 13 ก่อนที่จะเจาะดายตัวผู้และตัวเมีย เสานำจะเข้าสู่ปลอกนำ ดังนั้นจึงมั่นใจได้ถึงความสม่ำเสมอของระยะห่างระหว่างดายพันช์ 12 และช่องตาย 16 ในระหว่างกระบวนการตัดออก
ที่นั่งแบบดายบนและล่าง รวมถึงเสานำทางและปลอกไกด์ถูกประกอบเข้ากับโครงดายช่อง 16 ถูกยึดด้วยตัวยึดแม่พิมพ์ส่วนล่าง 18 ด้วยสกรูหกเหลี่ยมเพื่อจัดตำแหน่งหมัด 12 ถูกยึดด้วยตัวยึดแม่พิมพ์ด้านบนเพื่อวางตำแหน่งโดยยึดแผ่น 5, สกรู, หมุดด้านหลังของพั้นช์ดายได้รับการแก้ไขด้วยแผ่นหลัง 8
ก้านแม่พิมพ์แบบกดเข้า 7 ถูกติดตั้งเข้ากับตัวยึดแม่พิมพ์ด้านบน และป้องกันไม่ให้หมุนด้วยหมุดหยุด 9
วัสดุแถบจะถูกส่งไปตามสลักเกลียวนำทาง 2 ไปยังหมุดผู้เปลื่อง 3 สำหรับการวางตำแหน่งและการปัดเศษวัสดุที่สวมอยู่บนหมัดจะถูกปล่อยออกโดยอุปกรณ์แรงดันยืดหยุ่นซึ่งประกอบด้วยแผ่นนักเต้นระบำเปลื้องผ้า 15, สกรูคลายตัว 10 และสปริง 4 ก่อนที่จะดำเนินการปิดผิวแม่พิมพ์ตัวผู้และตัวเมีย แผ่นปล่อยจะกดวัสดุในตอนแรกภายใต้แรง ของสปริง จากนั้นแม่พิมพ์ด้านบนยังคงกดลงเพื่อแยกการเจาะ ในขณะที่สปริงถูกบีบอัดเมื่อแม่พิมพ์ด้านบนกลับมา สปริงจะฟื้นตัวและดันแผ่นระบายออกเพื่อขนวัสดุที่พันอยู่บนพันช์ออก
ฟังก์ชั่นของเสานำและปลอกนำ: ทำหน้าที่เป็นตัวนำในแม่พิมพ์และให้แน่ใจว่าแม่พิมพ์พันช์และแม่พิมพ์คาวิตี้มีตำแหน่งสัมพัทธ์ที่ถูกต้องระหว่างการทำงาน และส่วนที่เคลื่อนที่ได้ของโครงแม่พิมพ์จะเคลื่อนที่ได้อย่างราบรื่นโดยไม่กีดขวาง
การปรับช่องว่างใบมีด
1.ยึดแม่พิมพ์ด้านบนด้วยสกรูหกเหลี่ยม และอย่าขันสกรูหกเหลี่ยมในแม่พิมพ์ด้านล่างให้แน่น
2.ปิดเบาะนั่งด้านบนและด้านล่างสังเกตอย่างระมัดระวังเมื่อแม่พิมพ์พันช์อยู่ใกล้กับแม่พิมพ์คาวิตี้ และค่อย ๆ สอดการเจาะเข้าไปในรูแม่พิมพ์หากมีข้อผิดพลาด ให้ใช้แท่งทองแดงเคาะช่องนั้นแล้วลองอีกครั้งเพื่อดูว่าจะเข้าได้หรือไม่หากไม่ได้ผล ให้ปรับจนกว่าหมัดจะเข้าสู่ปากช่อง 0.5 มม.
3.หลังจากปรับแล้ว ให้ขันหัวสกรูหกเหลี่ยมของดายล่างให้แน่น
4. แยกเบาะแม่พิมพ์ด้านบนและด้านล่างออกเล็กน้อย ทดสอบด้วยกระดาษ และสังเกตว่ามีขอบหยาบในส่วนนั้นหรือไม่หากส่วนนั้นมีขอบหยาบ ให้ปรับขอบใบมีดจนได้ที่น่าพอใจ

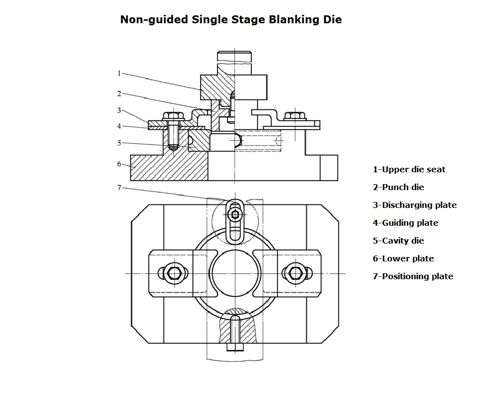

Blanking Die แบบขั้นตอนเดียวแบบไม่มีไกด์
1- ที่นั่งตายด้านบน
2- หมัดตาย
3- แผ่นคายประจุ
4- แผ่นนำทาง
5- โพรงตาย
6- จานล่าง
7- แผ่นวางตำแหน่ง
