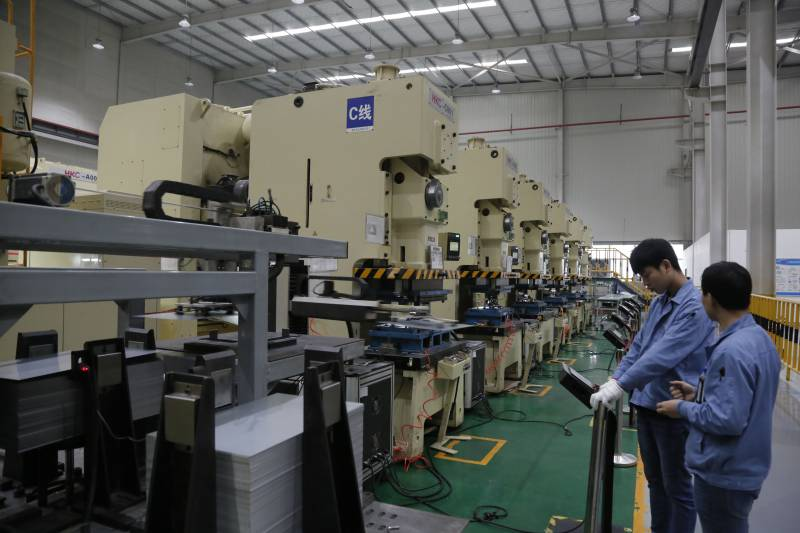

ลักษณะและการเปรียบเทียบการกดเยื้องศูนย์

I. กลไกตัวเลื่อนข้อเหวี่ยงขับเคลื่อนด้วยเพลาข้อเหวี่ยง

หลักการทำงาน: เมื่อเพลาข้อเหวี่ยงหมุน ก้านสูบจะแกว่งและเลื่อนขึ้นและลงเพื่อให้บล็อกสไลด์เลื่อนขึ้นและลงในรางนำ

คุณสมบัติ: รองรับเพลาข้อเหวี่ยงปลายคู่, ความเครียดที่ดี;บล็อกเลื่อนขนาดใหญ่, จังหวะที่ไม่สามารถปรับได้เป็นการยากที่จะปลอมเพลาข้อเหวี่ยงขนาดใหญ่ซึ่งอาจมีการโค้งงอและบิดงอได้ ดังนั้นข้อกำหนดในการผลิตจึงสูง

ขอบเขตการใช้งาน: ส่วนใหญ่ใช้ในการกดขนาดกลางและขนาดเล็กที่มีจังหวะขนาดใหญ่

ครั้งที่สองกลไกเลื่อนข้อเหวี่ยงขับเคลื่อนด้วยข้อเหวี่ยง

หลักการทำงาน: เมื่อเพลาข้อเหวี่ยงหมุน จุดศูนย์กลางวงกลมด้านนอกของปลอกเยื้องศูนย์จะทำให้การเคลื่อนที่เป็นวงกลมโดยมีจุดศูนย์กลางของเพลาข้อเหวี่ยงเป็นศูนย์กลาง ขับเคลื่อนการเคลื่อนที่ของก้านสูบและตัวเลื่อน

คุณสมบัติ: แบริ่งปลายด้านเดียวของเพลาข้อเหวี่ยง สภาพความเค้นไม่ดีจังหวะเลื่อนแบบปรับได้ (ปลอกเยื้องศูนย์หรือหน้าปลายวารสารข้อเหวี่ยงพร้อมสเกล)ง่ายต่อการปรับระยะชักและมีโครงสร้างที่เรียบง่าย แต่ความแข็งแกร่งของระบบกันสะเทือนของข้อเหวี่ยงนั้นไม่ดี

ขอบเขตการใช้งาน: ส่วนใหญ่ใช้ในสื่อขนาดกลางและขนาดเล็ก

สาม.กลไกการเลื่อนข้อเหวี่ยงของ กดประหลาด

หลักการทำงาน: เมื่อเฟืองเยื้องศูนย์ในการกดเยื้องศูนย์หมุนบนแมนเดรล คอเยื้องศูนย์จะเทียบเท่ากับการหมุนข้อเหวี่ยง เพื่อขับเคลื่อนก้านสูบเพื่อเลื่อนตัวเลื่อนขึ้นและลง

คุณสมบัติ: แกนเฟืองเยื้องศูนย์ในการกดเยื้องศูนย์ได้รับการรองรับที่ปลายทั้งสองข้าง พร้อมแรงเค้นที่ดีเกียร์เยื้องศูนย์จะส่งเฉพาะแรงบิดเท่านั้น และโมเมนต์การดัดงอนั้นเกิดจากแมนเดรลสภาพความเครียดดีกว่าเพลาข้อเหวี่ยงและความแข็งแกร่งของแมนเดรลก็ยิ่งใหญ่กว่าโครงสร้างค่อนข้างซับซ้อน แต่การหล่อนั้นแก้ไขได้ง่ายกว่าการตีเพลาข้อเหวี่ยง

ขอบเขตการใช้งาน: มักใช้ในเครื่องอัดขนาดใหญ่และขนาดกลาง

ความแตกต่างในสามโครงสร้าง:

จังหวะของ Crankshaft Press ไม่สามารถปรับได้จังหวะของ กดประหลาด และข้อเหวี่ยงกดสามารถออกแบบเป็นโครงสร้างที่ปรับได้และโครงสร้างโดยรวมของอุปกรณ์มีความสวยงามมากขึ้น
