เหตุใดการกดด้านตรงจึงให้ความแม่นยำที่ดีกว่าสำหรับแม่พิมพ์ขนาดใหญ่

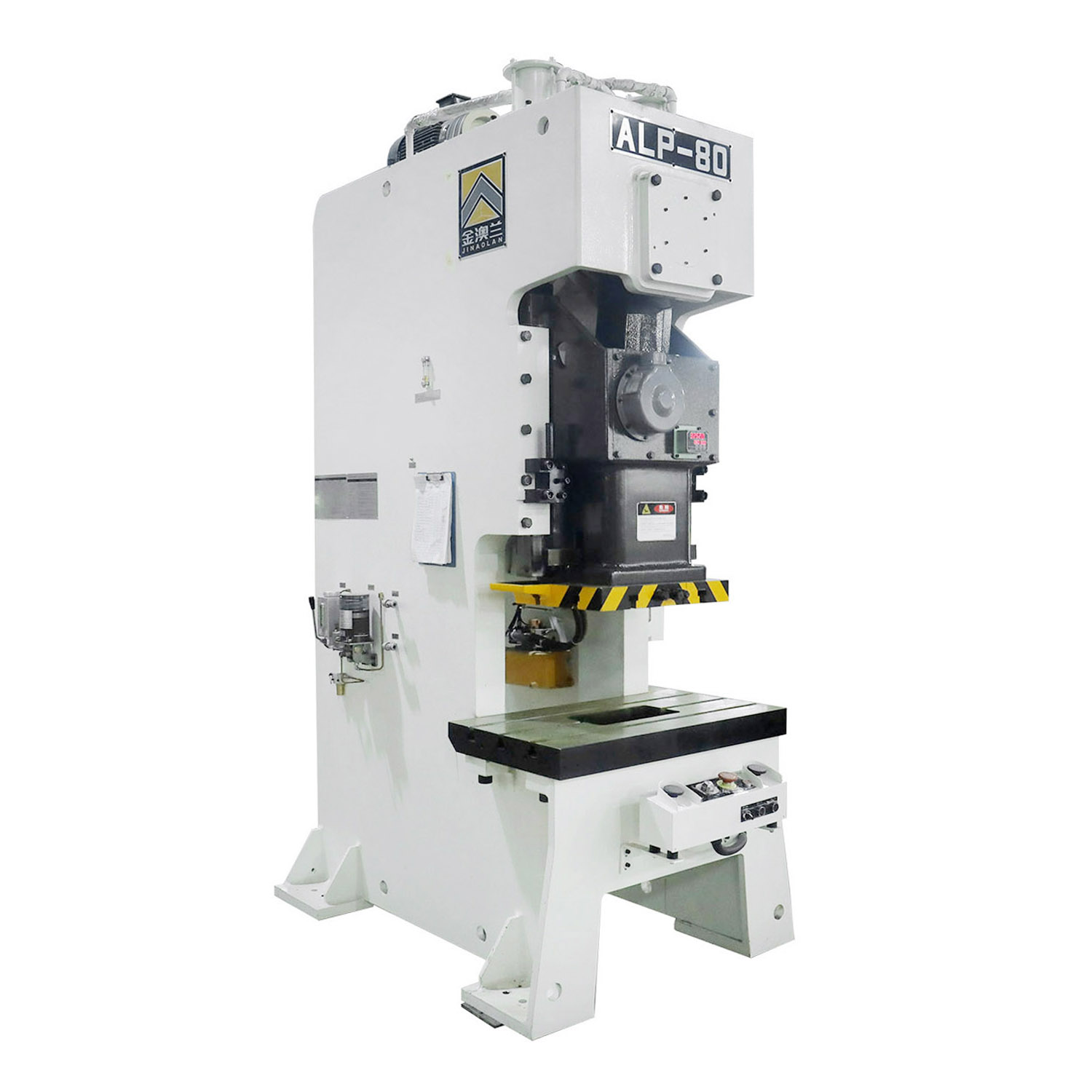

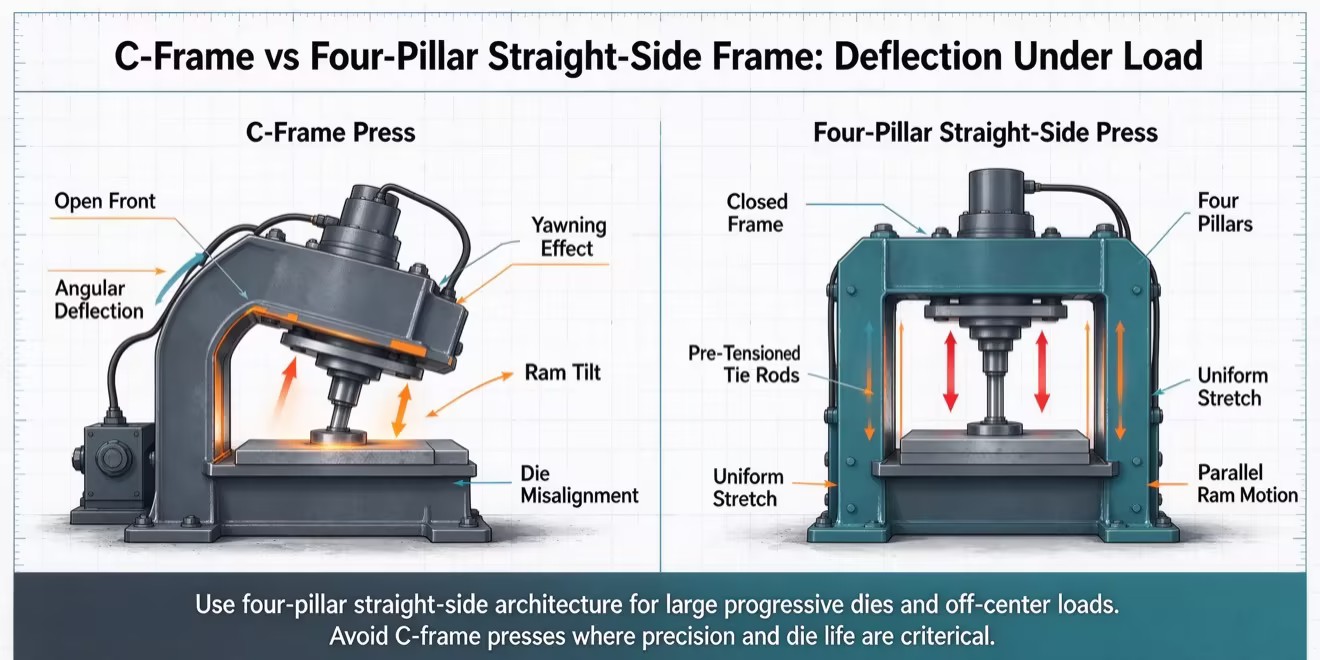

การสึกหรอของแม่พิมพ์ก่อนกำหนด อัตราการปฏิเสธชิ้นส่วนสูง และการหยุดทำงานโดยไม่ได้วางแผนไว้ ทำให้ความสามารถในการทำกำไรลดลงในการปั๊มโลหะขนาดใหญ่ เมื่อจัดการกับแม่พิมพ์โปรเกรสซีฟขนาดใหญ่ เครื่องอัด gap-frame (C-frame) แบบดั้งเดิมมักจะไม่สามารถรองรับงานหนักได้ พวกเขาประสบกับการโก่งตัวเชิงมุม ซึ่งรู้จักกันทั่วไปบนพื้นร้านว่าเป็นเอฟเฟกต์ 'หาว' เมื่อน้ำหนักเพิ่มขึ้น ด้านหน้าที่เปิดอยู่ของ C-frame จะโค้งงอขึ้น การโค้งงอของโครงสร้างนี้จะปล่อยหมัดและดายออกจากการวางแนวขนาน ทำให้คมตัดที่มีราคาแพงบิ่น และผลิตชิ้นส่วนที่ไม่ยอมรับความคลาดเคลื่อน การอัพเกรดการออกแบบโครงสร้างเป็นวิธีแก้ปัญหาขั้นสุดท้ายในการลดการโก่งตัวนี้ Straight-Side Presses ใช้การออกแบบโครงสี่เสาแบบปิด ซึ่งรักษาความขนานกันที่เข้มงวดระหว่างเตียงและตัวกระทุ้ง ความสมบูรณ์ของโครงสร้างนี้ช่วยให้มั่นใจได้ถึงการกระจายแรงกดที่สม่ำเสมอ ลดการหาวเชิงมุม และรับประกันความแม่นยำในการทำซ้ำในการใช้งานเตียงขนาดใหญ่ที่มีน้ำหนักมาก

• ความเหนือกว่าเชิงโครงสร้าง: เครื่องกดด้านตรงใช้การออกแบบโครงสี่เสาแบบปิดซึ่งช่วยลดการโก่งตัวเชิงมุม ทำให้มั่นใจได้ถึงการกระจายแรงกดที่สม่ำเสมอบนแม่พิมพ์ขนาดใหญ่

• อายุการใช้งานเครื่องมือยาวนานขึ้น: การขนานกันระหว่าง bed-to-ram ที่ได้รับการปรับปรุงช่วยลดการสึกหรอด้านข้างของหมุดนำและขอบตัดได้อย่างมาก ช่วยยืดอายุการใช้งานของแม่พิมพ์แบบโปรเกรสซีฟราคาแพงได้โดยตรง

• ความสม่ำเสมอในการผลิต: ความเร็วคงที่และจลนศาสตร์ของจังหวะที่ควบคุมได้ช่วยปรับปรุงคุณภาพของชิ้นส่วน โดยเฉพาะการลดข้อบกพร่อง เช่น ผนังด้านข้างบางลงในการใช้งานแบบดึงลึก

• ข้อเสียในการปฏิบัติงาน: แม้ว่าจะให้ความแม่นยำ ความแข็งแกร่ง และความปลอดภัยของผู้ปฏิบัติงานที่เหนือกว่า แต่การกดด้านตรงต้องใช้พื้นที่ที่ใหญ่กว่า วิศวกรรมฐานรากเฉพาะทาง และนำเสนอการเข้าถึงแม่พิมพ์ที่มีข้อจำกัดมากกว่าเมื่อเปรียบเทียบกับการกดแบบเปิด

เครื่องกดด้านตรงรักษาความแม่นยำในการประทับสูงได้อย่างไร

กำจัดการโก่งตัวเชิงมุม

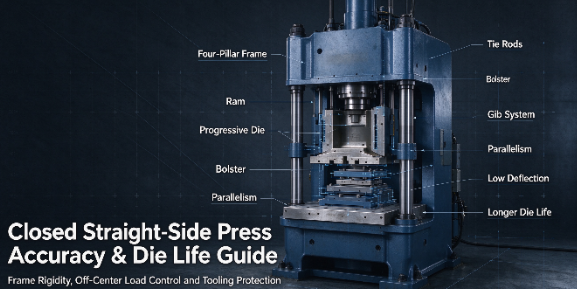

เครื่องรีดด้านตรงใช้โครงสร้างเฟรมที่แข็งแรงและสมมาตร เพื่อลดการโก่งตัวเชิงมุมระหว่างการปั๊มน้ำหนักสูง ต่างจากเครื่องอัดเฟรมตัว C ซึ่งอาจโค้งงอได้เมื่อรับน้ำหนักมาก การออกแบบด้านตรงจะกระจายแรงได้เท่าๆ กันผ่านเสาเสริมและราวยึดที่โหลดไว้ล่วงหน้า สิ่งนี้ช่วยปรับปรุงการจัดตำแหน่งแบบ ram-to-bed ลดการสึกหรอของดายที่ไม่สม่ำเสมอ และรองรับความแม่นยำในการปั๊มที่สม่ำเสมอ

การจัดการการโหลดนอกศูนย์กลางในดายแบบโปรเกรสซีฟขนาดใหญ่

การกดด้านตรงให้ความเสถียรมากขึ้นเมื่อจัดการกับโหลดที่อยู่กึ่งกลางในแม่พิมพ์แบบโปรเกรสซีฟขนาดใหญ่ จุดกันสะเทือนหลายจุดและระบบนำทางการเลื่อนที่แข็งแกร่งช่วยกระจายแรงที่ไม่เท่ากันซึ่งเกิดจากการเจาะ การดัด และการขึ้นรูป ซึ่งช่วยลดการเอียงของตัวกั้น ป้องกันการวางแนวเครื่องมือไม่ตรง และรักษาคุณภาพของชิ้นส่วนที่สม่ำเสมอในระหว่างการผลิตในปริมาณมาก

เปรียบเทียบการกดด้านตรงกับการกดแบบเปิดเฟรม

ความแข็งแกร่งของเฟรมและการกระจายน้ำหนัก

โดยทั่วไปแล้วการกดแบบด้านตรงจะมีความแข็งแกร่งของเฟรมสูงกว่าและมีการกระจายน้ำหนักที่สม่ำเสมอมากกว่าการกดแบบเปิดเฟรม โครงสร้างแบบเฟรมปิดช่วยลดการโก่งตัวและรองรับแม่พิมพ์ขนาดใหญ่ การใช้งานที่มีน้ำหนักมาก และการปั๊มที่แม่นยำ การกดแบบเปิดเฟรมช่วยให้เข้าถึงเครื่องมือได้ง่ายขึ้น แต่เสี่ยงต่อการเสียรูปเชิงมุมภายใต้ภาระที่หนักหรืออยู่นอกศูนย์กลางมากกว่า การเลือกเฟรมที่เหมาะสมจะขึ้นอยู่กับน้ำหนัก ขนาดแม่พิมพ์ และข้อกำหนดด้านความแม่นยำ

ระบบนำสไลด์ (ระยะห่างและความแม่นยำ)

กลไกการนำทางจะกำหนดความเสถียรในแนวนอนของตัวกระทุ้ง ผู้ผลิตใช้การออกแบบที่หลากหลายเพื่อให้เกิดความมั่นคงนี้ และการเลือกการออกแบบที่เหมาะสมนั้นขึ้นอยู่กับการใช้งานปั๊มขึ้นรูปเฉพาะของคุณเป็นหลัก

• โครงสี่เหลี่ยมแปดจุด: สิ่งเหล่านี้ให้การควบคุมที่ยอดเยี่ยมโดยการจับภาพสไลด์ที่มุมทั้งสี่ทั้งจากด้านหน้าไปด้านหลังและซ้ายไปขวา มีความต้านทานสูงสุดต่อการโหลดที่อยู่ตรงกลาง

• Six-Point Gibs: มักพบในแท่นพิมพ์ด้านตรงที่มีขนาดเล็กกว่าเล็กน้อย ให้ความสมดุลระหว่างการจัดการการขยายตัวเนื่องจากความร้อนและความเสถียรด้านข้าง

• รางนำแบริ่งลูกกลิ้ง: ให้ความแม่นยำแรงเสียดทานต่ำสำหรับการใช้งานที่ความเร็วสูงมาก เช่น การปั๊มเคลือบมอเตอร์ ซึ่งจะต้องลดการขยายตัวเนื่องจากความร้อนจากแรงเสียดทานให้เหลือน้อยที่สุด

ช่องว่าง gib ที่เข้มงวดยิ่งขึ้นช่วยป้องกันการเคลื่อนที่ของสไลด์ในแนวนอน ในระหว่างจังหวะการทำงาน ram ไม่สามารถเลื่อนไปทางด้านข้างได้ การติดตามที่เข้มงวดนี้รักษา ความแม่นยำในการกดด้านตรง แม้ภายใต้การรับน้ำหนักด้านข้างที่หนักซึ่งเกิดจากการขึ้นรูปหนักหรือการเจาะลูกเบี้ยว ระบบหล่อลื่นที่เหมาะสมจะป้อนน้ำมันไปยังส่วนต่างๆ เหล่านี้อย่างต่อเนื่อง โดยคงฟิล์มไฮโดรไดนามิกที่ป้องกันการสัมผัสระหว่างโลหะกับโลหะในขณะที่ยึดช่องว่างให้แน่นถึง 0.0015 นิ้ว

การกำหนดค่าทางกลกับไฮดรอลิกด้านตรง

เครื่องอัดไฮดรอลิกด้านตรงให้แรงขึ้นรูปที่ควบคุมได้ตลอดจังหวะ ทำให้เหมาะสำหรับการขึ้นรูปลึกและการขึ้นรูปโลหะที่ซับซ้อน ความเร็วที่ปรับได้และเวลาพักจะช่วยปรับปรุงการไหลของวัสดุและลดข้อบกพร่อง เครื่องกดด้านตรงเชิงกลให้ความเร็วในการผลิตที่สูงขึ้นและการเคลื่อนไหวซ้ำได้ ทำให้เหมาะสำหรับการปั๊มเปล่า การเจาะ และการขึ้นรูปตื้น ทางเลือกที่ดีที่สุดขึ้นอยู่กับข้อกำหนดในการขึ้นรูป ปริมาณการผลิต และความต้องการด้านความแม่นยำ

ข้อเสีย: การเข้าถึงเทียบกับความแม่นยำและความปลอดภัย

การกดด้านตรงให้ความแข็งแกร่งของเฟรมที่เหนือกว่า การกระจายน้ำหนัก และความแม่นยำในการปั๊ม แต่ให้การเข้าถึงด้านข้างที่จำกัดมากกว่าการกดเฟรม C ระบบป้อนอัตโนมัติและระบบ Quick Die Change (QDC) ช่วยปรับปรุงการเข้าถึงและลดเวลาในการติดตั้ง การป้องกันเครื่องจักรที่เหมาะสม อินเตอร์ล็อคเพื่อความปลอดภัย และการจัดการแบบอัตโนมัติเป็นสิ่งจำเป็นสำหรับการปกป้องผู้ปฏิบัติงาน ในขณะเดียวกันก็รักษาการผลิตที่มีประสิทธิภาพและมีความแม่นยำสูง ทำให้ง่ายต่อการใช้งานระบบม่านแสงที่ครอบคลุมและการป้องกันทางกายภาพ

ตัวบ่งชี้หลักในการตรวจสอบความแม่นยำในการกดด้านตรง

ความขนานระหว่าง Bed-to-Ram ภายใต้โหลด

ความขนานกันระหว่างเตียงถึงแกะถือเป็นสิ่งสำคัญสำหรับการรักษาความแม่นยำในการปั๊มภายใต้ภาระหนัก การทดสอบแบบไดนามิกจะวัดการจัดตำแหน่ง RAM ในระหว่างการทำงานจริง ช่วยระบุการโก่งตัวของเฟรมและการกระจายแรงที่ไม่สม่ำเสมอ ความขนานที่เหมาะสมจะช่วยลดการสึกหรอของแม่พิมพ์ ป้องกันข้อผิดพลาดด้านมิติ และรับประกันคุณภาพของชิ้นส่วนที่สม่ำเสมอในการปั๊มที่มีความแม่นยำสูง

จลนศาสตร์ของโรคหลอดเลือดสมองและความเร็วคงที่

จลนศาสตร์ของจังหวะจะควบคุมความเร็วของตัวกระทุ้งและการเคลื่อนที่ตลอดวงจรการตอก เครื่องอัดแบบ Link-drive ให้การเคลื่อนไหวช้าลงระหว่างการขึ้นรูป ในขณะที่เครื่องอัดแบบเซอร์โวให้ความเร็ว ตำแหน่ง และเวลาพักที่ตั้งโปรแกรมได้ ความเร็วการขึ้นรูปที่ควบคุมได้ช่วยเพิ่มการไหลของวัสดุ ลดการฉีกขาดและการผอมบาง และสนับสนุนการผลิตส่วนประกอบโลหะที่ซับซ้อนอย่างมีประสิทธิภาพ

การลดการสั่นสะเทือนและลดเสียงรบกวน

การควบคุมการสั่นสะเทือนช่วยปกป้องอุปกรณ์ปั๊มและเครื่องมือจากแรงกระแทกที่มากเกินไป เฟรมที่แข็ง ก้านผูกที่ได้รับความตึงอย่างเหมาะสม และระบบดูดซับแรงกระแทก ช่วยลดน้ำหนักย้อนกลับ การสั่นสะเทือนของเครื่องจักร และเสียงรบกวนในการทำงาน การจัดการการสั่นสะเทือนที่มีประสิทธิภาพช่วยยืดอายุอุปกรณ์ ปรับปรุงเสถียรภาพในการปั๊ม และลดความต้องการในการบำรุงรักษา

ประโยชน์ทางเศรษฐกิจของการปั๊มความแม่นยำสูง

ยืดอายุการใช้งานของเครื่องมือและแม่พิมพ์

เครื่องปั๊มขึ้นรูปที่มีความแม่นยำสูงช่วยรักษาแนวการเจาะถึงแม่พิมพ์ที่สม่ำเสมอ ลดการสึกหรอที่ไม่สม่ำเสมอ ความเสียหายของเครื่องมือ และความถี่ในการบำรุงรักษา โครงเครื่องจักรที่แข็งแกร่งและรางสไลด์ที่แม่นยำช่วยยืดอายุการใช้งานของแม่พิมพ์ ลดต้นทุนการเปลี่ยน และปรับปรุงประสิทธิภาพการผลิตในระหว่างการผลิตที่มีปริมาณมาก

ลดอัตราการปฏิเสธชิ้นส่วน

อุปกรณ์ปั๊มขึ้นรูปที่มีความแม่นยำช่วยเพิ่มความสม่ำเสมอของมิติและลดข้อบกพร่อง เช่น ครีบ การฉีกขาด และการขึ้นรูปที่ไม่สม่ำเสมอ การเคลื่อนตัวของชิ้นส่วนที่เสถียรและการกระจายน้ำหนักที่สม่ำเสมอช่วยให้กระบวนการทำงานดีขึ้น (Cp/Cpk) ลดอัตราของเสีย และการดำเนินการเก็บผิวขั้นที่สองน้อยลง ช่วยให้ผู้ผลิตรักษาคุณภาพของผลิตภัณฑ์ให้สม่ำเสมอ

การหลีกเลี่ยงข้อผิดพลาดที่มีราคาแพง

การเลือกแท่นปั๊มที่เหมาะสมจะช่วยป้องกันความเสียหายของอุปกรณ์ การหยุดทำงานมากเกินไป และต้นทุนการผลิตที่ไม่จำเป็น ผู้ผลิตควรประเมินความแข็งแกร่งของเฟรม น้ำหนักที่ต้องการ คุณลักษณะระยะชัก ความเข้ากันได้ของระบบอัตโนมัติ และค่าใช้จ่ายในการดำเนินงานระยะยาว การคำนวณกำลังการผลิตที่แม่นยำและส่วนต่างด้านความปลอดภัยทางวิศวกรรมที่เหมาะสมจะปรับปรุงความน่าเชื่อถือของอุปกรณ์และผลตอบแทนจากการลงทุน

บทสรุป

สำหรับแม่พิมพ์โปรเกรสซีฟขนาดใหญ่และการใช้งานที่มีน้ำหนักมาก ความสมบูรณ์ของโครงสร้างของแท่นพิมพ์ด้านตรงถือเป็นข้อกำหนดที่ไม่สามารถต่อรองได้ รับประกันความถูกต้องแม่นยำ ความปลอดภัยของผู้ปฏิบัติงาน และประสิทธิภาพการดำเนินงานในระยะยาว การอัพเกรดจาก gap-frame ช่วยลดการโก่งเชิงมุมแบบทำลายล้าง ซึ่งจะทำให้เครื่องมือราคาแพงเสียหายและทำให้เกิดการปฏิเสธชิ้นส่วน

• ประเมินความต้องการโหลดนอกศูนย์กลางสูงสุดของคุณโดยพิจารณาจากแม่พิมพ์โปรเกรสซีฟที่ซับซ้อนที่สุดของคุณ เพื่อกำหนดการออกแบบ gib ที่จำเป็น

• วัดพื้นที่เตียงที่คุณต้องการ และตรวจสอบให้แน่ใจว่าขนาดแท่นรองรับการเติบโตของเครื่องมือในอนาคตและการกำจัดเศษอัตโนมัติ

• ต้องการข้อกำหนดคุณสมบัติความขนานแบบไดนามิกและข้อมูลการทดสอบการโก่งตัวโดยตรงจากผู้ผลิตแท่นพิมพ์ก่อนลงนามในคำสั่งซื้อ

• ทำการวิเคราะห์น้ำหนักและเส้นโค้งพลังงานอย่างละเอียดสำหรับแม่พิมพ์เฉพาะของคุณ เพื่อหลีกเลี่ยงไม่ให้ขนาดของแท่นพิมพ์เล็กเกินไป และทำให้เกิดความล้มเหลวทางกลไกก่อนเวลาอันควร

• ประเมินข้อจำกัดของสิ่งอำนวยความสะดวกของคุณ รวมถึงความสูงของเพดาน ความสามารถของเครน และข้อกำหนดของฐานราก เพื่อเตรียมสถานที่อย่างเหมาะสม

คำถามที่พบบ่อย

ถาม: อะไรที่ทำให้ความแม่นยำในการกดด้านตรงเหนือกว่าการกดเฟรม C

ตอบ: เครื่องรีดแบบด้านตรงใช้การออกแบบโครงแบบปิดสี่เสา โครงสร้างสมมาตรนี้ช่วยลดการโก่งตัวเชิงมุมภายใต้ภาระหนัก แทนที่จะโค้งงอเปิดเหมือนเฟรมตัว C เฟรมด้านตรงจะยืดในแนวตั้ง ทำให้ตัวกระทุ้งและเตียงขนานกันอย่างสมบูรณ์แบบระหว่างการปั๊มจังหวะ

ถาม: ความแม่นยำในการกดด้านตรงส่งผลต่ออายุการใช้งานของแม่พิมพ์แบบก้าวหน้าอย่างไร

ตอบ: ด้วยการป้องกันการเคลื่อนไหวด้านข้างและรักษาความขนานกันอย่างเคร่งครัด แท่นพิมพ์จะหยุดการสึกหรอที่ไม่สม่ำเสมอบนหมุดนำและขอบตัด การจัดตำแหน่งที่แม่นยำนี้ช่วยยืดระยะเวลาระหว่างการลับคมแม่พิมพ์ได้อย่างมาก และป้องกันความเสียหายร้ายแรงต่อเครื่องมือ

ถาม: เมื่อใดที่ฉันควรเลือกเครื่องอัดไฮดรอลิกด้านตรงมากกว่าเครื่องกล

ตอบ: เลือกเครื่องอัดไฮดรอลิกเมื่อการใช้งานของคุณต้องการแรงกดที่สม่ำเสมอตลอดจังหวะทั้งหมด เช่น ในการดำเนินการดึงลึก เลือกการกดเชิงกลเพื่อความแม่นยำความเร็วสูง การเว้นวรรค และจังหวะต่อนาทีที่สูงขึ้น (SPM)

ถาม: ขนาดแม่พิมพ์สูงสุดที่เหมาะกับการกดด้านตรงคือเท่าใด

ตอบ: ขนาดของแม่พิมพ์ถูกจำกัดด้วยขนาดฐานเตียงของเครื่องจักรและความสามารถในการรับน้ำหนักเท่านั้น เครื่องอัดแบบด้านตรงถูกสร้างขึ้นสำหรับเครื่องมือขนาดใหญ่ การจัดการกับแม่พิมพ์แบบโปรเกรสซีฟเป็นประจำซึ่งมีความยาวมากกว่า 120 นิ้ว และหนักนับหมื่นปอนด์

ถาม: คุณจะวัดความขนานแบบไดนามิกในการกดด้านตรงได้อย่างไร

ตอบ: ช่างเทคนิคใช้โหลดเซลล์ที่มีความแม่นยำและเครื่องมือวัดด้วยเลเซอร์ในระหว่างจังหวะการปั๊มจริง วิธีนี้จะวัดการโก่งตัวและการจัดตำแหน่งภายใต้น้ำหนักที่ใช้งาน โดยให้ภาพที่แม่นยำอย่างแท้จริง แทนที่จะตรวจสอบสถานะพักตัวเท่านั้น

ถาม: เครื่องกดด้านตรงเหมาะสำหรับการปั๊มด้วยความแม่นยำสูงหรือไม่

ก. ใช่. เครื่องรีดด้านตรงที่มีความแม่นยำสูงความเร็วสูงเป็นมาตรฐานอุตสาหกรรมสำหรับการผลิตการเคลือบมอเตอร์และชิ้นส่วนอิเล็กทรอนิกส์ มีความต้านทานแรงสั่นสะเทือนสูง ระยะห่างของกิ๊บแน่นเป็นพิเศษ และจลนศาสตร์ของแถบเลื่อนที่ปรับให้เหมาะสมเพื่อการปั่นจักรยานอย่างรวดเร็ว
