เครื่องอัด H-Frame: ประเภท การใช้งาน และคุณประโยชน์

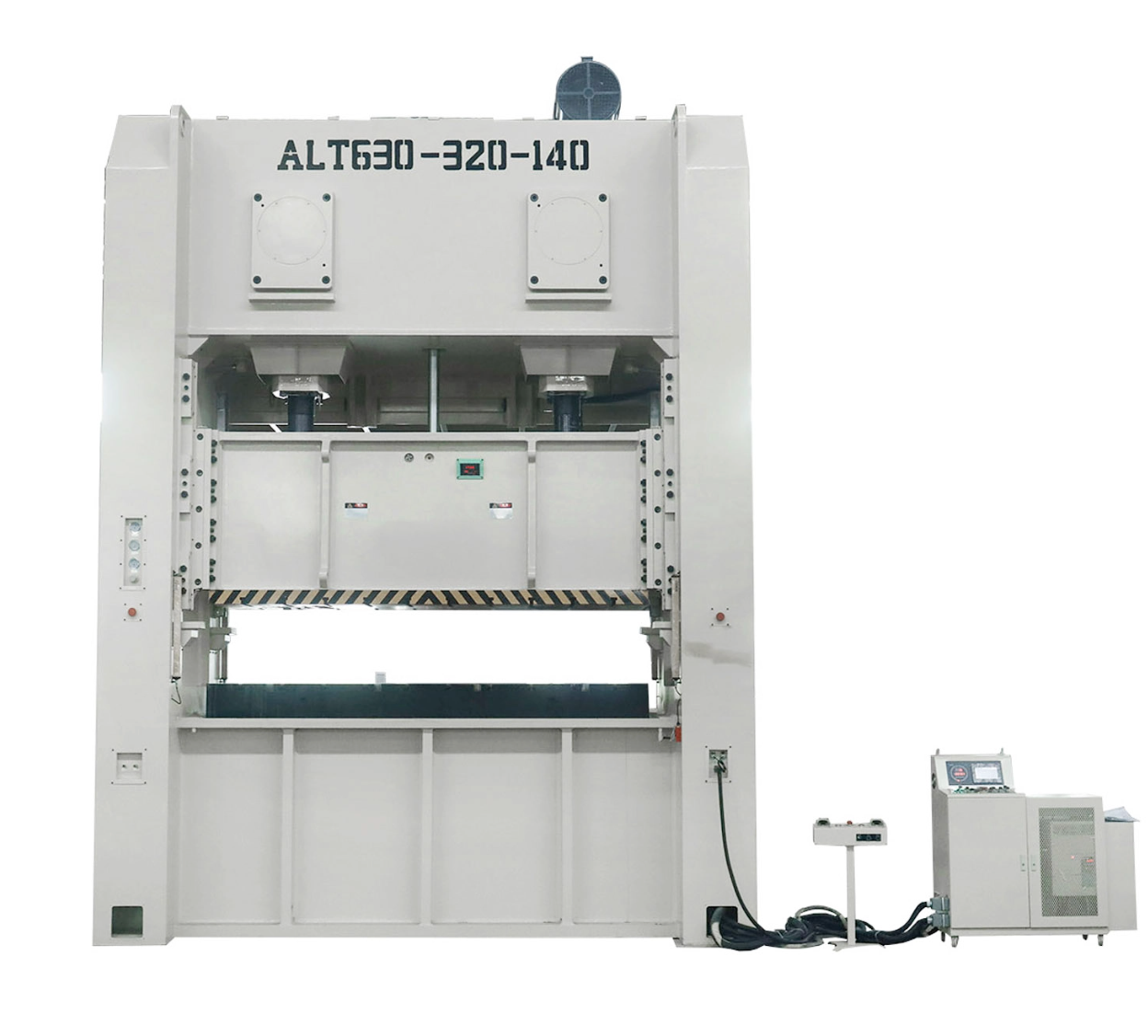

H Frame Power Press เป็นรากฐานสำคัญของโรงปฏิบัติงานและหน่วยการผลิตที่ทันสมัย ​​ซึ่งนำเสนอความแข็งแกร่งและความแม่นยำที่ไม่มีใครเทียบได้ ไม่ว่าคุณจะขึ้นรูปโลหะ ขึ้นรูปพลาสติก หรือประกอบชิ้นส่วน เครื่องอัดไฮดรอลิกอเนกประสงค์เหล่านี้มอบประสิทธิภาพที่สม่ำเสมอสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย ตั้งแต่เครื่องอัดเฟรม H แบบแมนนวลสำหรับร้านค้าขนาดเล็กไปจนถึงรุ่นไฟฟ้าและไฮดรอลิกแบบนิวแมติกสำหรับการผลิตปริมาณมาก ทั้งสองเครื่องผสมผสานความทนทาน การควบคุม และประสิทธิภาพเข้าด้วยกัน เรามาสำรวจประเภท การใช้งาน และประโยชน์ของแท่นพิมพ์ H-frame และดูว่าทำไมสิ่งเหล่านี้จึงเป็นเครื่องมือสำคัญสำหรับการดำเนินงานทั้งขนาดเล็กและทางอุตสาหกรรม

H-Frame Press คืออะไร?

ความหมายและแนวคิดพื้นฐาน

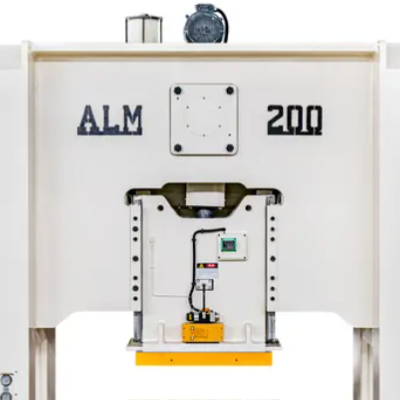

เครื่องอัดเฟรม H คือเครื่องอัดไฮดรอลิกประเภทหนึ่งที่ได้รับการยอมรับจากเฟรมรูปตัว H ที่ทนทาน บางครั้งเรียกว่าโรงพิมพ์เนื่องจากโรงปฏิบัติงานหลายแห่งต้องพึ่งพาเครื่องนี้สำหรับงานหนัก ต่างจากแท่นพิมพ์ C-frame ซึ่งมีด้านเดียวที่เปิดอยู่ หรือแท่นพิมพ์สี่คอลัมน์ซึ่งใช้รางแนวตั้งสี่อันเพื่อความแม่นยำ H-frame ให้ความสมดุลระหว่างความแข็งแกร่ง ความสามารถในการเข้าถึง และความมั่นคง

ส่วนประกอบสำคัญได้แก่:

• เฟรม: โครงสร้างรูปตัว H ที่ให้ความแข็งแกร่งและการรองรับ

• กระบอกไฮดรอลิก: แปลงแรงดันของเหลวเป็นแรงเชิงเส้น

• แรม/ลูกสูบ: ส่วนที่ใช้แรงกดกับชิ้นงาน

• โต๊ะทำงาน/เตียง: ตำแหน่งที่วางวัสดุระหว่างการกด

ส่วนประกอบ	ประเภท
กรอบ	รักษาเสถียรภาพและลดการโก่งตัวภายใต้ภาระหนัก
กระบอกไฮดรอลิก	สร้างแรงโดยใช้แรงดันของเหลว
แรม/ลูกสูบ	ถ่ายเทแรงจากกระบอกสูบไปยังชิ้นงาน
โต๊ะทำงาน/เตียง	ยึดวัสดุไว้สำหรับขึ้นรูป ดัด หรือประกอบ

ประวัติศาสตร์และความสำคัญทางอุตสาหกรรม

แท่นพิมพ์ H-frame มีประวัติอันยาวนานในการผลิตภาคอุตสาหกรรม วิวัฒนาการมาจากโรงพิมพ์เครื่องจักรที่ต้องใช้แรงกายมากขึ้น เมื่อเวลาผ่านไป ระบบไฮดรอลิกได้เข้ามาแทนที่ข้อเหวี่ยงแบบแมนนวล ซึ่งช่วยให้มีแรงที่สูงขึ้นและการทำงานที่ราบรื่นยิ่งขึ้น

สิ่งเหล่านี้กลายเป็นส่วนสำคัญในระบบอัตโนมัติทางอุตสาหกรรม การขึ้นรูปโลหะ และงานที่มีความแม่นยำ ขณะนี้โรงงานสามารถผลิตชิ้นส่วนที่สม่ำเสมอได้เร็วขึ้น โรงปฏิบัติงานทั้งขนาดเล็กและขนาดใหญ่ ใช้เครื่องอัด H-frame สำหรับงานต่างๆ เช่น การยืดโลหะ การประกอบชิ้นส่วน หรือการตีชิ้นส่วน

H-Frame Press ทำงานอย่างไร

หัวใจสำคัญของแท่นพิมพ์ H-frame คือระบบไฮดรอลิก มันใช้ของไหลที่ไม่สามารถอัดตัวได้ ซึ่งมักจะเป็นน้ำมันในการส่งแรง ลูกสูบขนาดเล็กจะดันของเหลวเข้าไปในกระบอกสูบที่ใหญ่กว่า สิ่งนี้จะขยายกำลัง ทำให้ผู้ปฏิบัติงานออกแรงกดดันได้มากมายโดยใช้ความพยายามเพียงเล็กน้อย

ระบบควบคุมแตกต่างกันไป การกดบางประเภทเป็นแบบแมนนวล ควบคุมโดยคันโยกหรือปั๊มมือ อื่นๆ ใช้ PLC (ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้) หรืออินเทอร์เฟซหน้าจอสัมผัส สิ่งเหล่านี้ช่วยให้สามารถควบคุม:

• ใช้แรงดัน

• ความเร็วแรม

• ความยาวช่วงชัก

ขั้นตอนการดำเนินงาน:

1. ผู้ปฏิบัติงานกำหนดแรงดันโดยใช้ระบบควบคุม

2. ปั๊มจะเคลื่อนของไหลไฮดรอลิกเข้าไปในกระบอกสูบ

3. รามใช้แรงกับชิ้นงาน

4. ของไหลกลับคืนสู่แหล่งกักเก็บหลังจากเกิดสโตรค

มีเสียงเงียบ แม่นยำ และสามารถรักษาแรงดันได้อย่างต่อเนื่องเป็นเวลานาน เหมาะสำหรับการขึ้นรูปโลหะ แบริ่งอัด หรืองานอุตสาหกรรมอื่นๆ

ประเภทของแท่นพิมพ์ H-Frame

กดเฟรม H แบบแมนนวล

การกดเฟรม H แบบแมนนวลนั้นง่ายและใช้งานง่าย พวกเขาใช้คันโยกหรือปั๊มมือเพื่อเคลื่อนย้ายของไหลไฮดรอลิกและใช้แรง

• เหมาะสำหรับโรงงานขนาดเล็กและงานเบา

• ไม่ต้องใช้ไฟฟ้า เหมาะอย่างยิ่งสำหรับสถานที่ที่มีพลังงานจำกัด

• ผู้ปฏิบัติงานสามารถควบคุมความเร็วและแรงกดดันได้อย่างเต็มที่

เครื่องอัดเหล่านี้เหมาะอย่างยิ่งสำหรับงานต่างๆ เช่น การดัดแผ่นโลหะขนาดเล็ก การกดแบริ่ง หรืองานงานอดิเรก

เครื่องรีด H-Frame แบบไฟฟ้า

แท่นพิมพ์ H-frame แบบไฟฟ้าใช้มอเตอร์ไฟฟ้าในการขับเคลื่อนปั๊มไฮดรอลิก ให้กำลังมากขึ้นและรอบการทำงานที่เร็วขึ้น

• การดำเนินงานต่อเนื่องสำหรับการดำเนินการผลิตที่ยาวนาน

• ผลผลิตสูงเนื่องจากแรงที่มั่นคงและแข็งแกร่ง

• ฟังก์ชั่นที่ตั้งโปรแกรมได้และรอบอัตโนมัติเพื่อการทำงานที่แม่นยำ

มีการใช้กันอย่างแพร่หลายในหน่วยการผลิต การประกอบรถยนต์ และการขึ้นรูปโลหะโดยคำนึงถึงความสามารถในการทำซ้ำและความเร็ว

เครื่องอัด H-Frame แบบนิวเมติก-ไฮดรอลิก

เครื่องอัด H-frame แบบนิวแมติก-ไฮดรอลิกผสมผสานความเร็วของอากาศอัดเข้ากับความแรงของแรงดันไฮดรอลิก

• การดำเนินงานที่รวดเร็วและแม่นยำ

• เหมาะสำหรับสายการประกอบหรืองานอัดปริมาณมาก

• ผลิตความร้อนและเสียงรบกวนน้อยลง ทำให้ใช้ภายในอาคารได้สะอาดขึ้น

เครื่องอัดเหล่านี้เหมาะสำหรับงานที่ต้องการทั้งความเร็วและแรง เช่น การใส่ตลับลูกปืน การอัดชิ้นส่วน หรือการตีขึ้นรูปเบา

ฟังก์ชัน	การทำงาน / แหล่งพลังงาน	คุณสมบัติหลัก กรณี	การใช้งานในอุดมคติ คุณสมบัติข้อ
กดเฟรม H แบบแมนนวล	คันโยกหรือปั๊มมือ	ควบคุมได้เต็มรูปแบบ ไม่มีไฟฟ้า ใช้งานง่าย	เวิร์กช็อปขนาดเล็ก งานเบา โครงการงานอดิเรก
เครื่องรีด H-Frame แบบไฟฟ้า	ปั๊มไฮดรอลิกขับเคลื่อนด้วยมอเตอร์ไฟฟ้า	การทำงานต่อเนื่อง ผลผลิตสูง วงจรที่ตั้งโปรแกรมได้	หน่วยการผลิต การประกอบรถยนต์ การขึ้นรูปโลหะ
เครื่องอัดลม-ไฮดรอลิก	อากาศอัด + แรงดันไฮดรอลิก	รวดเร็วและแม่นยำ ความร้อน/เสียงรบกวนต่ำ เหมาะสำหรับงานปริมาณมาก	สายการประกอบ การอัดชิ้นส่วน การตีขึ้นรูปแบบเบา

การใช้งานเครื่องอัด H-Frame

การขึ้นรูปและการขึ้นรูปโลหะ

เครื่องอัดเฟรม H เหมาะอย่างยิ่งสำหรับการขึ้นรูปและขึ้นรูปโลหะ พวกเขาสามารถประทับ โค้งงอ ยืดตรง และดึงวัสดุที่มีความลึกได้อย่างง่ายดาย

• แผงตัวถังรถยนต์ ประตู และฝากระโปรง

• โลหะแผ่น ท่อ และส่วนประกอบโครงสร้าง

• ได้แรงที่สม่ำเสมอและรูปร่างที่แม่นยำ

ช่วยให้ผู้ผลิตสามารถสร้างส่วนโค้งและมุมที่ซับซ้อนซึ่งเครื่องมือแบบแมนนวลไม่สามารถทำได้

ปฏิบัติการตีขึ้นรูป

เครื่องอัดเหล่านี้มีความเป็นเลิศในการตีขึ้นรูปทั้งร้อนและเย็น แรงดันที่ควบคุมได้ทำให้เม็ดโลหะแข็งแรงขึ้นและเพิ่มความทนทาน

• ชิ้นส่วนเครื่องยนต์ เพลา และส่วนประกอบที่สำคัญ

• ชิ้นส่วนเครื่องบินและส่วนประกอบโครงสร้างโลหะ

• แรงที่สม่ำเสมอทำให้ชิ้นส่วนแข็งแรงขึ้นและปราศจากข้อบกพร่อง

แท่นพิมพ์ H-frame รักษาเสถียรภาพแม้ภายใต้ภาระหนัก ทำให้สมบูรณ์แบบสำหรับงานทุบขึ้นรูปที่มีความต้องการสูง

การประกอบกิจการ

เครื่องอัด H-frame ช่วยให้งานประกอบเร็วขึ้นและเชื่อถือได้มากขึ้น เป็นส่วนประกอบที่สวมอัดแน่น เช่น ตลับลูกปืน เกียร์ และเพลา

• การประกอบอุปกรณ์อิเล็กทรอนิกส์: แผงวงจรและขั้วต่อ

• เฟอร์นิเจอร์: ข้อต่อ ฮาร์ดแวร์ และอุปกรณ์

• ยานยนต์: การติดตั้งบูชหรือแบริ่ง

การควบคุมที่แม่นยำช่วยป้องกันความเสียหายต่อส่วนประกอบที่ละเอียดอ่อน ในขณะเดียวกันก็รับประกันการเชื่อมต่อที่แน่นหนาและปลอดภัย

การเจาะและการตัด

เครื่องจักรเหล่านี้เหมาะอย่างยิ่งสำหรับการเจาะและตัดวัสดุ โดยให้ผลลัพธ์ที่สะอาดและแม่นยำโดยมีการสั่นสะเทือนน้อยที่สุด

• แผ่นโลหะ: รู ร่อง หรือรูปทรงที่กำหนดเอง

• ผ้าและเครื่องหนัง: ลวดลายสำหรับรองเท้า กระเป๋า เสื้อผ้า

• ลดการสูญเสียวัสดุและขอบแบบมืออาชีพ

เครื่องอัดเฟรม H สามารถจับคู่กับแม่พิมพ์แบบกำหนดเองเพื่อการตัดซ้ำและแม่นยำ

การขึ้นรูปพลาสติกและการบีบอัด

เครื่องอัด H-frame ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการขึ้นรูปพลาสติก รวมถึงการอัดและการขึ้นรูปแบบถ่ายโอน

• สร้างชิ้นส่วนที่มีพื้นผิวเรียบและมีพิกัดความเผื่อต่ำ

• แผงพลาสติกยานยนต์ ฝาขวด และตัวเรือน

• แรงดันสม่ำเสมอทำให้ผลิตภัณฑ์สำเร็จรูปมีคุณภาพสูง

แรงคงที่ยังป้องกันการบิดเบี้ยวหรือข้อบกพร่องระหว่างการขึ้นรูป

การอัดผง

เครื่องอัด H-frame แบบไฮดรอลิกช่วยในการผลิตโลหะผง โดยจะบดอัดวัสดุที่เป็นผงให้เป็นส่วนประกอบที่มีความหนาแน่นและแข็งแรง

• เกียร์ แบริ่ง และชิ้นส่วนที่มีความแม่นยำ

• ส่วนประกอบที่มีรูปทรงเฉพาะซึ่งยากต่อการตัดเฉือน

• ผลิตชิ้นส่วนโลหะที่มีความหนาแน่นสูงและสม่ำเสมอ

วิธีการนี้คุ้มต้นทุนสำหรับรูปทรงที่ซับซ้อนและลดการสูญเสียวัสดุ

การทดสอบและการควบคุมคุณภาพ

เครื่องอัด H-frame สามารถจำลองแรงในโลกแห่งความเป็นจริงเพื่อการทดสอบ ใช้เพื่อวัดความแข็งแรงของวัสดุและความทนทานของผลิตภัณฑ์

• การทดสอบแรงอัดและแรงดึงของโลหะ พลาสติก และวัสดุผสม

• การทดสอบความปลอดภัยสำหรับชิ้นส่วนโครงสร้างหรือเครื่องใช้

• ช่วยให้ผู้ผลิตระบุจุดอ่อนก่อนการผลิต

โดยให้ข้อมูลที่ถูกต้องเพื่อให้มั่นใจถึงความน่าเชื่อถือและการปฏิบัติตามมาตรฐานอุตสาหกรรม

ข้อดีของเครื่องกดไฮดรอลิก H-Frame

ความแข็งแรงของโครงสร้างและความมั่นคง

เครื่องอัดไฮดรอลิก H-frame ถูกสร้างขึ้นเพื่อรองรับงานหนักโดยไม่โค้งงอหรือบิดเบี้ยว โครงรูปตัว H กระจายแรงอย่างสม่ำเสมอ ลดการโก่งตัวแม้ในระหว่างงานหนัก

• รองรับการกดที่มีความจุสูง

• รักษาความแม่นยำบนชิ้นงานขนาดใหญ่หรือหนา

• เหมาะอย่างยิ่งสำหรับการตีขึ้นรูป การขึ้นรูปลึก และการขึ้นรูปโลหะ

พวกเขาทำให้เวิร์กช็อปมีแพลตฟอร์มที่มั่นคงและเชื่อถือได้สำหรับงานที่มีความแม่นยำ

ความแม่นยำและการควบคุม

การกดเหล่านี้มีความเที่ยงตรงเป็นเลิศ แท่นพิมพ์ H-frame สมัยใหม่มักมีระบบควบคุมที่ตั้งโปรแกรมได้ PLC หรืออินเทอร์เฟซหน้าจอสัมผัส

• ผู้ปฏิบัติงานสามารถปรับแรง ความเร็ว และระยะชักได้

• แรงกดที่นุ่มนวลและสม่ำเสมอช่วยให้มั่นใจได้ถึงผลลัพธ์ที่ทำซ้ำได้

• ลดความเสี่ยงต่อความเสียหายของชิ้นงานระหว่างการกด

การผสมผสานระหว่างความเสถียรและการควบคุมทำให้สมบูรณ์แบบสำหรับการดำเนินงานทั้งขนาดเล็กและอุตสาหกรรม

ความเก่งกาจ

เครื่องอัด H-frame จัดการการทำงานหลายอย่างได้อย่างง่ายดาย ตั้งแต่การดัดและเจาะไปจนถึงการขึ้นรูปและการทุบขึ้นรูป

• ใช้งานได้กับแม่พิมพ์ จิ๊ก และอุปกรณ์เสริมต่างๆ

• สามารถทำงานบนโลหะ พลาสติก วัสดุผสม และผง

• สลับงานได้อย่างรวดเร็วโดยไม่ต้องเปลี่ยนเครื่อง

ความอเนกประสงค์นี้ช่วยให้โรงงานและโรงงานต่างๆ สามารถใช้เครื่องจักรให้เกิดประโยชน์สูงสุดสำหรับการใช้งานที่แตกต่างกัน

ความทนทานและการบำรุงรักษาต่ำ

ระบบไฮดรอลิกในแท่นพิมพ์ H-frame ได้รับการออกแบบให้มีอายุการใช้งานยาวนาน การตรวจสอบและการตรวจสอบของเหลวเป็นประจำช่วยให้การทำงานราบรื่น

• กระบอกสูบและลูกสูบที่แข็งแกร่งทนทานต่อการสึกหรอ

• อายุการใช้งานยาวนานแม้ใช้งานหนัก

• หยุดทำงานน้อยลง ค่าซ่อมน้อยลง

การลงทุนในแท่นพิมพ์ H-frame หมายถึงประสิทธิภาพที่เชื่อถือได้เป็นเวลาหลายปี

คุณสมบัติด้านความปลอดภัย

ความปลอดภัยเป็นสิ่งสำคัญอันดับแรก แท่นพิมพ์ H-frame มีคุณสมบัติที่ปกป้องผู้ปฏิบัติงานในขณะที่ยังคงรักษาขั้นตอนการทำงานอย่างมีประสิทธิภาพ

• ปุ่มหยุดฉุกเฉิน เจ้าหน้าที่รักษาความปลอดภัย และม่านปรับแสง

• การออกแบบแบบเปิดด้านหน้าช่วยเพิ่มการเข้าถึง

• ลดความเสี่ยงในการบรรทุกหรือขนถ่ายชิ้นส่วนที่มีน้ำหนักมาก

คุณสมบัติเหล่านี้ช่วยสร้างเวิร์คช็อปที่ปลอดภัยและมีประสิทธิผลมากขึ้น โดยไม่กระทบต่อประสิทธิภาพการทำงาน

ได้เปรียบ	/ ประโยชน์	ตัวอย่างการใช้งาน
ความแข็งแรงของโครงสร้าง	การโก่งตัวของเฟรมน้อยที่สุดภายใต้ภาระหนัก	การตีขึ้นรูปลึก
ความแม่นยำและการควบคุม	จังหวะที่ตั้งโปรแกรมได้ แรงกดที่ราบรื่น	การเจาะขึ้นรูป
ความเก่งกาจ	แม่พิมพ์และสิ่งที่แนบมาหลายอัน	ปั้น ดัด ประกอบ
ความทนทาน	ระบบไฮดรอลิก แข็งแรงทนทาน อายุการใช้งานยาวนาน	ใช้ในอุตสาหกรรมอย่างต่อเนื่อง
คุณสมบัติด้านความปลอดภัย	การ์ด, ป้ายหยุดฉุกเฉิน, แบบเปิดด้านหน้า	ความปลอดภัยและประสิทธิภาพการทำงานในเวิร์กช็อป

คำถามที่พบบ่อย

ถาม: แท่นพิมพ์ H-frame สามารถรับน้ำหนักได้สูงสุดเท่าใด

ตอบ: แท่นพิมพ์ H-frame สามารถรองรับได้หลากหลาย โดยทั่วไปตั้งแต่ 10 ตันสำหรับรุ่นขนาดเล็ก จนถึง 1,000+ ตันสำหรับเครื่องจักรอุตสาหกรรมงานหนัก ขึ้นอยู่กับการออกแบบและการใช้งาน

ถาม: เครื่องอัด H-frame สามารถใช้กับพลาสติกหรือโลหะเท่านั้นได้หรือไม่

ตอบ: พวกมันมีความหลากหลายและสามารถแปรรูปทั้งโลหะและพลาสติก รวมถึงการอัดและการขึ้นรูปแบบถ่ายโอนสำหรับส่วนประกอบพลาสติกที่แม่นยำ

ถาม: เครื่องอัดไฮดรอลิก H-frame สมัยใหม่ประหยัดพลังงานได้แค่ไหน?

ตอบ: โรงพิมพ์สมัยใหม่ใช้ปั๊มที่มีความเร็วหลายระดับและระบบนำพลังงานกลับมาใช้ใหม่ โดยจะใช้พลังงานเฉพาะเมื่อทำงานเท่านั้น ทำให้ประหยัดพลังงานได้สูง

ถาม: คุณลักษณะด้านความปลอดภัยใดบ้างที่จำเป็นในการกดเฟรม H

ตอบ: คุณลักษณะด้านความปลอดภัยที่สำคัญ ได้แก่ ป้ายหยุดฉุกเฉิน เจ้าหน้าที่รักษาความปลอดภัย ม่านแสง และการออกแบบด้านหน้าแบบเปิดเพื่อการเข้าถึงที่ดีขึ้นและการทำงานที่ปลอดภัยยิ่งขึ้น

บทสรุป

เครื่องอัดเฟรม H นำพลัง ความแม่นยำ และความอเนกประสงค์มาสู่ทุกสายการผลิต ไม่ว่าคุณจะขึ้นรูปโลหะ อัดผง หรือการขึ้นรูปพลาสติก การออกแบบที่แข็งแกร่งและการควบคุมขั้นสูงทำให้เหมาะสำหรับผลลัพธ์คุณภาพสูงที่ทำซ้ำได้ ช่วยให้การทำงานราบรื่นและปลอดภัย

สำหรับธุรกิจที่ต้องการเพิ่มประสิทธิภาพและความน่าเชื่อถือ Zhejiang Jinaolan Machine Tool Co., Ltd นำเสนอ H Frame Power Presses ที่หลากหลายซึ่งปรับให้เหมาะกับความต้องการทางอุตสาหกรรมที่แตกต่างกัน ค้นพบว่าเครื่องจักรเหล่านี้สามารถยกระดับประสิทธิภาพการทำงานในโรงงานของคุณได้อย่างไร
