ความสามารถในการพิมพ์ที่คำนวณผิดพลาดทำให้เกิดความเสี่ยงทางการเงินและการดำเนินงานที่รุนแรง การลดขนาดของเครื่องจักรทำให้เกิดความล้มเหลวของเฟรมอย่างรุนแรง มอเตอร์หยุดทำงาน และเครื่องมือแตกหัก การเพิ่มขนาดที่มากเกินไปส่งผลให้เกิดค่าใช้จ่ายด้านทุนที่สูญเปล่าและการใช้พลังงานที่มากเกินไป ผู้จัดการโรงงานและวิศวกรการผลิตต้องเผชิญกับการปรับสมดุลที่เข้มงวด คุณต้องปรับข้อกำหนดการผลิตในปัจจุบันให้สอดคล้องกับความสามารถในการขยายขนาดในอนาคตโดยไม่ใช้เงินทุนมากเกินไป ความแข็งแรงในการครากของวัสดุ ขนาดชิ้นส่วน และความซับซ้อนของเครื่องมือ ทั้งหมดนี้เป็นตัวกำหนดความต้องการของอุปกรณ์ของคุณ

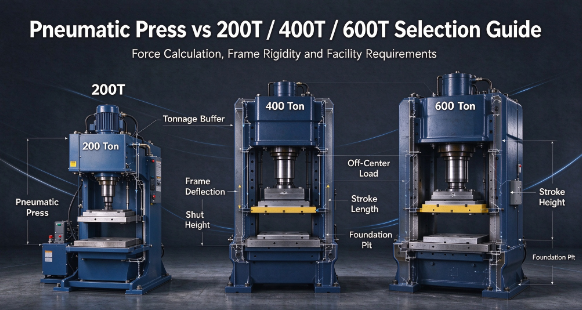

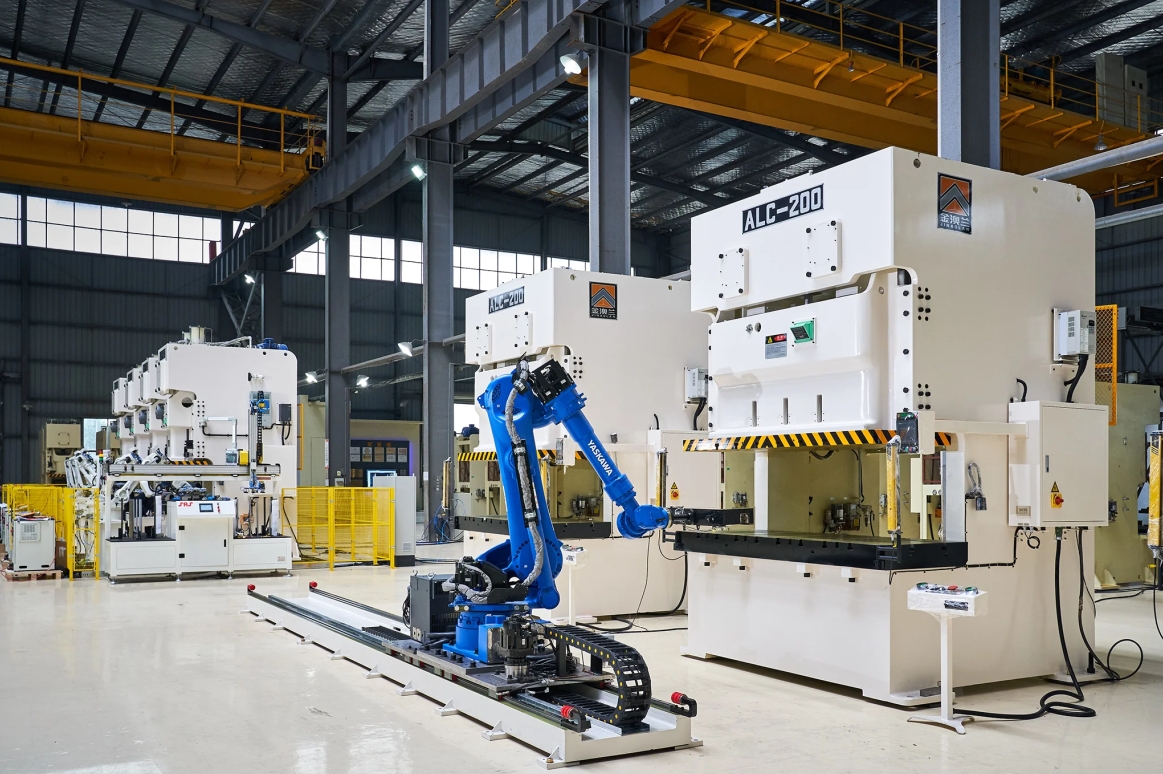

เราจะแจกแจงกรอบการทำงานทางเทคนิคสำหรับ การ เลือก คู่มือนี้จะประเมินเกณฑ์การปฏิบัติงาน ข้อกำหนดด้านสิ่งอำนวยความสะดวก และขีดจำกัดการใช้งานของ น้ำหนักของพาวเวอร์เพรส Power Press ขนาด 200 ตัน เปรียบเทียบกับทางเลือกอื่นขนาด 400 ตันและ 600 ตัน คุณจะได้เรียนรู้วิธีจับคู่ข้อมูลจำเพาะของเครื่องจักรให้ตรงกับความต้องการของแม่พิมพ์ การควบคุมการโก่งตัวของเฟรม และการวางแผนสำหรับโครงสร้างพื้นฐานของโรงงานสำหรับงานหนัก
การคำนวณน้ำหนักต้องใช้บัฟเฟอร์: คำนวณน้ำหนักพื้นฐานที่จำเป็นสำหรับวัสดุและการทำงานเฉพาะเสมอ จากนั้นเพิ่มส่วนต่างด้านความปลอดภัยขั้นต่ำ 20% เพื่อพิจารณาการสึกหรอของเครื่องมือและความแปรผันของวัสดุ
จับคู่น้ำหนักกับเครื่องมือ ไม่ใช่แค่วัสดุ: แม่พิมพ์แบบก้าวหน้าและการโหลดนอกศูนย์กลางต้องการน้ำหนักและความแข็งแกร่งของเฟรมที่สูงกว่าการตัดเฉือนแบบสถานีเดียวแบบธรรมดา
โครงสร้างพื้นฐานของสิ่งอำนวยความสะดวกกำหนดความเป็นไปได้: การอัพเกรดจากแท่นพิมพ์ขนาด 200 ตันเป็น 400 ตันหรือ 600 ตันจะเปลี่ยนข้อกำหนดในการรับน้ำหนักของพื้นโดยพื้นฐาน โดยมักจะต้องใช้หลุมฐานรากแบบกำหนดเองและอุปกรณ์พิเศษ
การโก่งตัวเป็นศัตรูของความแม่นยำ: แรงกดที่สูงกว่านั้นจำเป็นไม่เพียงแต่สำหรับแรงที่แท้จริงเท่านั้น แต่ยังเพื่อลดการโก่งตัวของเฟรมเมื่อทำงานกับวัสดุที่มีแรงดึงสูง ทำให้มั่นใจได้ถึงความสม่ำเสมอของชิ้นส่วนและยืดอายุการใช้งานของดาย
ระบบควบคุมมูลค่าขับเคลื่อน: นอกเหนือจากกำลังดิบแล้ว การควบคุมแรงดันที่สม่ำเสมอที่ทันสมัย และความง่ายในการใช้งานยังกำหนด ROI ในระยะยาวของเครื่องพิมพ์งานหนัก
สารบัญ
การคำนวณน้ำหนักการกดเริ่มต้นด้วยเส้นรอบวงการตัด ความหนาของวัสดุ และความต้านทานแรงเฉือน สำหรับการกลึงและเจาะ สูตรพื้นฐานคือ แรง = เส้นรอบวงตัด × ความหนาของวัสดุ × ความต้านทานแรงเฉือน ซึ่งเป็นการประมาณการแรงเริ่มต้น ซึ่งจะต้องปรับเปลี่ยนตามสภาพเครื่องมือ ความแปรผันของวัสดุ และข้อกำหนดในการผลิตจริง
ความหนา ความแข็งแรง และความลึกของการขึ้นรูปของวัสดุส่งผลโดยตรงต่อความต้องการน้ำหนักของแท่นปั๊ม โลหะที่หนากว่าและเหล็กที่มีความแข็งแรงสูงโดยทั่วไปต้องใช้แรงในการขึ้นรูปที่มากกว่า ในขณะที่การขึ้นรูปลึกยังต้องการระยะชักที่เพียงพอและการควบคุมตัวจับยึดชิ้นงานเปล่า วิศวกรควรประเมินคุณสมบัติของวัสดุ ความซับซ้อนในการขึ้นรูป และแรงที่ต้องการตลอดจังหวะก่อนที่จะเลือกความจุของแรงอัด
อัตรากำไรจากกำลังการผลิต 20%–30% สามารถใช้เป็นแนวทางเบื้องต้นในการเลือกน้ำหนักแท่นปั๊ม ตัวอย่างเช่น ข้อกำหนดในการขึ้นรูป 160 ตันอาจเหมาะสมเมื่อพิจารณาการกด 200 ตัน อัตรากำไรขั้นต้นนี้ช่วยรองรับความผันแปรของวัสดุ การสึกหรอของเครื่องมือ และสภาวะการผลิตที่เปลี่ยนแปลง การคัดเลือกขั้นสุดท้ายจะต้องตรวจสอบกราฟแรงกด พลังงานที่มีอยู่ และข้อกำหนดเฉพาะของผู้ผลิต
น้ำหนักย้อนกลับหรือที่เรียกว่าแรงกระแทกแบบ snap-through เกิดขึ้นเมื่อพลังงานที่เก็บไว้ถูกปล่อยออกมาอย่างกะทันหันระหว่างการแตกหักของวัสดุในการปั๊มหรือเจาะ การกระแทกที่มากเกินไปอาจทำให้เฟรมกด เครื่องมือ และส่วนประกอบระบบขับเคลื่อนเสียหายได้ การเลือกแรงกดที่เหมาะสม โครงสร้างเฟรมที่แข็งแรง และระบบลดแรงกระแทกที่เหมาะสมจะช่วยลดการสั่นสะเทือน การสึกหรอของอุปกรณ์ และค่าบำรุงรักษา
เครื่องปั๊มขึ้นรูปขนาด 200 ตันเหมาะสำหรับการปั๊มขึ้นรูปขนาดกลาง การเจาะรู การเจาะ และการขึ้นรูปตื้น การใช้งานทั่วไป ได้แก่ ฉากยึดยานยนต์ ตู้ไฟฟ้า ส่วนประกอบเครื่องใช้ไฟฟ้า และชิ้นส่วนโลหะแผ่นทั่วไป โดยนำเสนอความสมดุลในทางปฏิบัติของความสามารถในการขึ้นรูป ขนาดเครื่องจักร และประสิทธิภาพการผลิตสำหรับผู้ผลิตในอุตสาหกรรมหลายราย
โดยปกติแล้ว เครื่องอัดขนาด 200 ตันจะรองรับแม่พิมพ์ขนาดเล็กถึงขนาดกลาง ขึ้นอยู่กับขนาดเตียงและการออกแบบโครง แม่พิมพ์โปรเกรสซีฟขนาดใหญ่หรือการโหลดที่ไม่สม่ำเสมออาจเกินกำลังการผลิตที่อนุญาตของเครื่อง และทำให้เกิดการโก่งตัวของสไลด์หรือการวางแนวเครื่องมือไม่ตรง วิศวกรควรตรวจสอบขนาดเตียง ขนาดกระทุ้ง ระยะห่างของแม่พิมพ์ และขีดจำกัดการโหลดนอกศูนย์กลางก่อนที่จะเลือกอุปกรณ์
เครื่องอัดเชิงกลขนาด 200 ตันสามารถให้จังหวะต่อนาทีที่ค่อนข้างสูง (SPM) ทำให้เหมาะสำหรับการปั๊มซ้ำๆ ในปริมาณมาก เครื่องป้อนอัตโนมัติและเครื่องยืดวัสดุช่วยเพิ่มผลผลิตสูงสุด อย่างไรก็ตาม ความเร็วในการผลิตจริงขึ้นอยู่กับการออกแบบแท่นอัด ความยาวของระยะชัก ความซับซ้อนของเครื่องมือ และข้อกำหนดในการขึ้นรูป มากกว่าน้ำหนักเพียงอย่างเดียว
การอัพเกรดจากแท่นพิมพ์ขนาด 200 ตันเป็น 400 ตันมีความเหมาะสมเมื่อการผลิตเกี่ยวข้องกับวัสดุที่หนาขึ้น เหล็กที่มีความแข็งแรงสูง หรือแม่พิมพ์โปรเกรสซีฟที่ซับซ้อน เครื่องอัดขนาด 400 ตันให้ความสามารถในการขึ้นรูปที่มากขึ้นสำหรับการตัดเฉือน การเจาะ และการดัดงอไปพร้อมๆ กัน การอัพเกรดควรเป็นไปตามข้อกำหนดน้ำหนักที่คำนวณได้ ขนาดแม่พิมพ์ และความต้องการในการผลิต
เครื่องอัดขนาด 400 ตันพร้อมเฟรมที่แข็งแกร่งและระบบสไลด์ขั้นสูงสามารถจัดการโหลดที่ไม่สม่ำเสมอซึ่งเกิดจากแม่พิมพ์แบบโปรเกรสซีฟได้ดีขึ้น การกระจายโหลดอย่างเหมาะสมช่วยลดการโก่งตัวของตัวกระทุ้ง การเยื้องศูนย์ของเครื่องมือ และการสึกหรอของแม่พิมพ์ก่อนวัยอันควร วิศวกรควรตรวจสอบความสามารถในการรับน้ำหนักนอกศูนย์กลางที่อนุญาตของเครื่อง เพื่อรักษาความแม่นยำในการปั๊มและความน่าเชื่อถือของอุปกรณ์

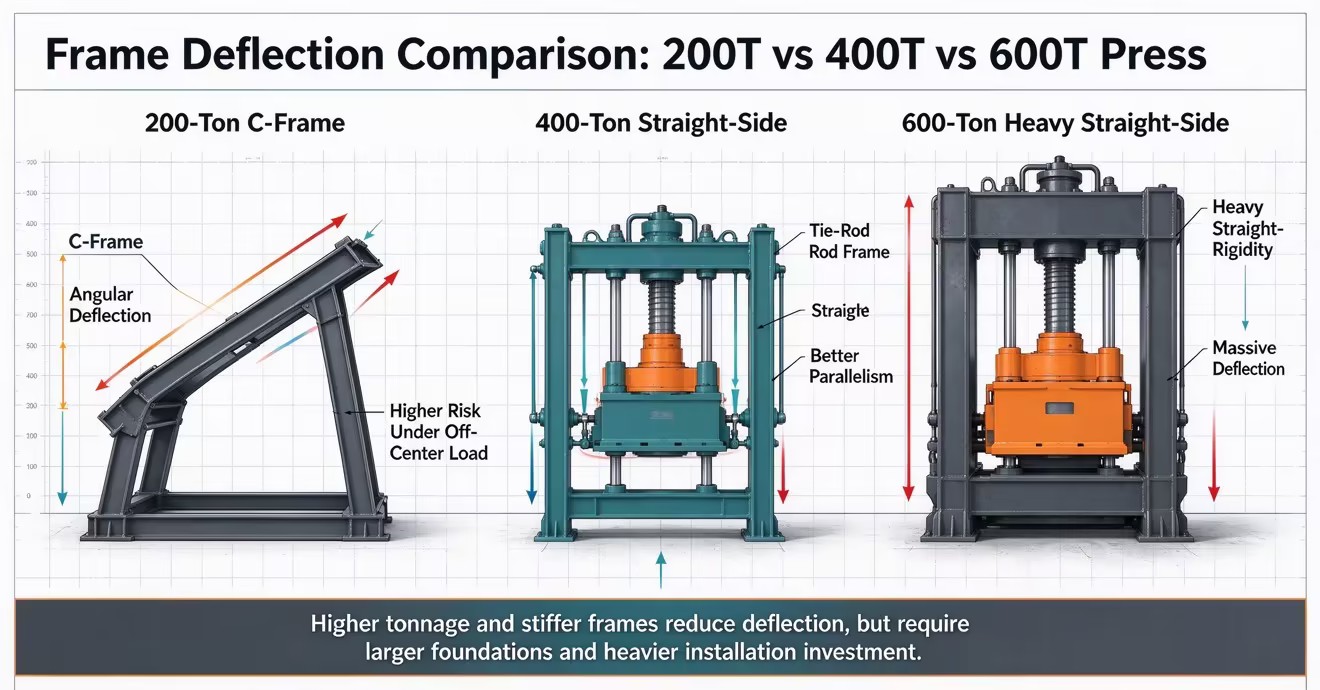

เฟรมกดด้านตรงมีความแข็งแกร่งของโครงสร้างสูงและการควบคุมการโก่งตัวที่ดีขึ้นสำหรับการปั๊มงานหนัก เสาค้ำเสริมแรง ราวยึดที่โหลดไว้ล่วงหน้า และรางเลื่อนที่มีความแม่นยำ ช่วยรักษาความขนานแบบ ram-to-bed ภายใต้น้ำหนักบรรทุก ความเสถียรนี้ช่วยเพิ่มความแม่นยำของขนาด ลดการเกิดเสี้ยน และยืดอายุการใช้งานของเครื่องมือ
เครื่องปั๊มขึ้นรูป 600 ตันมักใช้กับชิ้นส่วนยานยนต์ขนาดใหญ่ ชิ้นส่วนเครื่องใช้ไฟฟ้าหนัก และกระบวนการขึ้นรูปโลหะที่ซับซ้อน ความสามารถในการรับน้ำหนักสูงรองรับการใช้งานที่มีความต้องการสูงซึ่งเกี่ยวข้องกับวัสดุหนา แม่พิมพ์ขนาดใหญ่ และการขึ้นรูปลึก การควบคุมแรงอย่างเหมาะสมช่วยรักษาการไหลของวัสดุและลดข้อบกพร่องในการขึ้นรูป
ความยาวช่วงชัก ความสูงปิด และพื้นที่แม่พิมพ์มีความสำคัญอย่างยิ่งในการเลือกเครื่องอัดขนาด 600 ตัน ส่วนประกอบขนาดใหญ่หรือดึงลึกต้องมีระยะการเคลื่อนตัวของราง ระยะห่างของเครื่องมือ และพื้นที่ในการถอดชิ้นส่วนที่เพียงพอ วิศวกรควรตรวจสอบขนาดของแม่พิมพ์ ช่วงการปรับสไลด์ และระยะห่างของระบบอัตโนมัติ เพื่อให้มั่นใจว่าการผลิตมีประสิทธิภาพและการทำงานที่ปลอดภัย
เครื่องอัดขนาด 600 ตันต้องมีความสมดุลอย่างระมัดระวังระหว่างความสามารถในการขึ้นรูป ความเร็วการชัก และการใช้พลังงาน เครื่องอัดแบบกลไกให้การทำงานซ้ำๆ ได้อย่างมีประสิทธิภาพ ในขณะที่ระบบที่ขับเคลื่อนด้วยเซอร์โวให้โปรไฟล์การเคลื่อนไหวที่ปรับได้เพื่อการควบคุมการขึ้นรูปที่ดีขึ้น การเพิ่มประสิทธิภาพความเร็วของแรมและการขนถ่ายวัสดุแบบอัตโนมัติสามารถปรับปรุงปริมาณงานการผลิตและลดการใช้พลังงานที่ไม่จำเป็นได้
เครื่องอัดแบบกลไกให้ความเร็วในการผลิตสูงและโดยทั่วไปเหมาะสำหรับการปั๊มขึ้นรูป การเจาะรู และการขึ้นรูปแบบตื้น เครื่องอัดไฮดรอลิกให้แรงที่ควบคุมได้ตลอดจังหวะ ทำให้เหมาะสำหรับการขึ้นรูปลึกและการขึ้นรูปที่ซับซ้อน การเลือกระบบกระตุ้นที่เหมาะสมขึ้นอยู่กับความลึกในการขึ้นรูป ข้อกำหนดความเร็ว และปริมาณการผลิต
ขนาดฐานแท่นและตัวกระทุ้งต้องรองรับพื้นที่วางเครื่องมือและรองรับน้ำหนักที่เพียงพอ การจับคู่แม่พิมพ์ที่ไม่ถูกต้องอาจทำให้เกิดการกระจายแรงที่ไม่สม่ำเสมอ การเสียรูปของเครื่องมือ และคุณภาพของชิ้นส่วนที่ไม่สอดคล้องกัน วิศวกรควรตรวจสอบขนาดหมอนข้าง ขนาดตัวเลื่อน การจัดวางแคลมป์ และระยะห่างของแม่พิมพ์ก่อนซื้ออุปกรณ์
กดความจุ | ประเภทเฟรมทั่วไป | การใช้งานที่เหมาะสม | ความเร็วในการผลิต |
|---|---|---|---|
200 ตัน | C-Frame / ด้านตรง | การขึ้นรูปตื้น | โดยทั่วไปสูงขึ้น |
400 ตัน | ตรง-ด้าน | ก้าวหน้าตาย การขึ้นรูปปานกลาง | ปานกลาง |
600 ตัน | หนักด้านตรง / ไฮดรอลิก | วาดลึก แผงใหญ่ | โดยทั่วไปจะต่ำกว่า |
ความเร็วชักที่แท้จริงและความสามารถในการขึ้นรูปขึ้นอยู่กับการออกแบบการอัด เทคโนโลยีการขับเคลื่อน เครื่องมือ และสภาพการทำงาน
ความยาวของระยะชักจะกำหนดระยะการเคลื่อนที่ของตัวกระทุ้ง ในขณะที่ความสูงปิดจะกำหนดพื้นที่เครื่องมือที่มีอยู่ที่ด้านล่างของระยะชักภายใต้เงื่อนไขการปรับที่ระบุ พารามิเตอร์ทั้งสองต้องตรงกับความสูงของแม่พิมพ์ ความลึกของการขึ้นรูป และข้อกำหนดในการถอดชิ้นส่วน ระยะห่างที่เหมาะสมป้องกันการรบกวนของเครื่องมือและสนับสนุนการดำเนินการปั๊มที่มีประสิทธิภาพ
เครื่องปั๊มขึ้นรูปสมัยใหม่ใช้ตัวควบคุม PLC, อินเทอร์เฟซ HMI และระบบตรวจสอบเพื่อปรับปรุงความแม่นยำและประสิทธิภาพในการปฏิบัติงาน คุณสมบัติต่างๆ เช่น การควบคุมการเคลื่อนไหวแบบตั้งโปรแกรมได้บนไดรฟ์ที่เข้ากันได้ การจัดเก็บสูตรอาหาร การตรวจสอบน้ำหนัก และการวินิจฉัยข้อผิดพลาด ช่วยลดเวลาการตั้งค่า ป้องกันการโอเวอร์โหลด และรักษาคุณภาพการผลิตที่สม่ำเสมอ
จัดทำแผนผังรอยเท้าแม่พิมพ์ที่ใหญ่ที่สุดของคุณและคำนวณความสามารถในการรับน้ำหนักนอกศูนย์กลางที่ต้องการก่อนเลือกขนาดเตียง
ติดตั้งเครื่องตรวจสอบน้ำหนักบนอุปกรณ์ที่มีอยู่ของคุณเพื่อเก็บข้อมูลกำลังพื้นฐานสำหรับการดำเนินการผลิตปัจจุบันของคุณ
จ้างวิศวกรโครงสร้างเพื่อเจาะแกนพื้นโรงงานของคุณ และตรวจสอบความลึกของคอนกรีตสำหรับการติดตั้งเครื่องจักรกลหนัก
ขอรายงานการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) จากผู้ผลิตแท่นพิมพ์เพื่อตรวจสอบความทนทานต่อการโก่งตัวของเฟรมภายใต้ภาระสูงสุด
ตอบ: การลดขนาดของแท่นพิมพ์ทำให้เกิดความล้มเหลวทางกลไกอย่างรุนแรง มอเตอร์จะหยุดทำงาน และคลัตช์จะลื่นไถลภายใต้ภาระ การโก่งตัวของเฟรมมากเกินไป ซึ่งทำให้การจัดแนวหมัดและดายไม่ตรง สิ่งนี้นำไปสู่การสึกหรอของเครื่องมืออย่างรวดเร็ว ชิ้นส่วนที่มีรอยขรุขระ และเกิดความเสียหายร้ายแรงต่อเฟรมแตกหรือถูกทำลายในที่สุด
ตอบ: คุณคำนวณน้ำหนักพื้นฐานโดยใช้สูตรมาตรฐาน: น้ำหนัก = (ความยาวของการตัด × ความหนาของวัสดุ × ความต้านทานแรงเฉือนของวัสดุ) / 2000 ให้เพิ่มค่าเผื่อด้านความปลอดภัย 20% ถึง 30% ให้กับค่าพื้นฐานนี้เสมอ เพื่อพิจารณาการสึกหรอของเครื่องมือ ความแปรผันของวัสดุ และอายุการใช้งานของเครื่องจักร
ตอบ: สามารถทำได้เฉพาะกับชิ้นส่วนที่มีขนาดเล็กมากและมีขนาดบางเท่านั้น โดยทั่วไปแล้วการดึงลึกต้องใช้น้ำหนักเต็มตลอดจังหวะ ซึ่งนิยมใช้เครื่องอัดไฮดรอลิก ซึ่งมักจะเกินขีดความสามารถด้านความยาวชักของเครื่องพิมพ์เชิงกลขนาด 200 ตันมาตรฐาน โดยทั่วไปการขึ้นรูปลึกจะผลักดันความต้องการเครื่องจักรขนาด 400 ตันหรือ 500+ ตัน
ตอบ: การโก่งตัวมากเกินไปทำให้หมัดและดายไม่ตรงแนวระหว่างการตี การวางแนวที่ไม่ตรงนี้นำไปสู่การสึกหรอของเครื่องมืออย่างรวดเร็ว คุณภาพชิ้นส่วนต่ำ และความล้มเหลวของแม่พิมพ์ในที่สุด เฟรมที่รับน้ำหนักได้สูงกว่าจะต้านทานการโก่งตัวได้ดีกว่า รักษาความขนานกัน และให้การควบคุมแรงดันที่สม่ำเสมอทั่วทั้งเครื่องมือ
ตอบ: เครื่องจักรขนาดใหญ่เหล่านี้ไม่สามารถวางบนพื้นโรงงานมาตรฐานขนาด 6 นิ้วได้ พวกเขาต้องการฐานรากและหลุมคอนกรีตที่ได้รับการออกแบบทางวิศวกรรมและแยกออกจากกัน ฐานรากพิเศษเหล่านี้ดูดซับแรงกระแทกจากการปฏิบัติงาน ป้องกันการถ่ายโอนแรงสั่นสะเทือน และรองรับน้ำหนักคงที่จำนวนมหาศาลของเครื่องจักรและเครื่องมือได้อย่างปลอดภัย

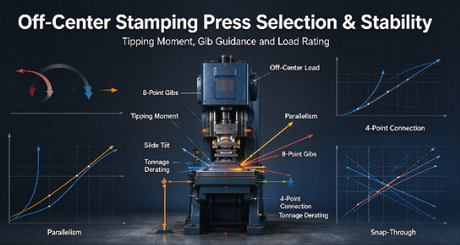

ตอบ: หากน้ำหนักบรรทุกไม่อยู่ตรงกลางใต้ตัวกระทุ้ง แท่นพิมพ์จะไม่สามารถรับน้ำหนักสูงสุดได้อย่างปลอดภัย การโหลดนอกศูนย์กลาง ซึ่งพบได้ทั่วไปในดายแบบโปรเกรสซีฟ จะทำให้การสไลด์เอียง สิ่งนี้เสี่ยงต่อการสึกหรอของกิบอย่างรุนแรง เฟรมเสียหาย และการวางแนวเครื่องมือไม่ตรงหากแท่นพิมพ์ขาดความแข็งแกร่งเพียงพอ
