การเลือก ที่เหมาะสม H Frame Power Press คือการตัดสินใจที่สำคัญสำหรับโรงปฏิบัติงานหรือสายการผลิต การกดที่ถูกต้องส่งผลต่อความแม่นยำในการขึ้นรูป ความปลอดภัย ประสิทธิภาพ และต้นทุนการดำเนินงานในระยะยาว ในคู่มือนี้ เราจะอธิบายวิธีการเลือกแท่นพิมพ์ H-frame โดยพิจารณาจากน้ำหนัก การออกแบบเฟรม การใช้งาน และการสนับสนุนจากผู้ผลิต ไม่ว่าคุณจะจัดการกับการขึ้นรูปโลหะงานหนัก การติดตั้งตลับลูกปืน หรือการยืดตรงอย่างแม่นยำ บทความนี้จะช่วยให้คุณประเมินตัวเลือกต่างๆ ได้อย่างชัดเจน และหลีกเลี่ยงข้อผิดพลาดในการซื้อทั่วไป
การเลือกโครงกดไม่ใช่แค่เรื่องของรูปร่างของเครื่องจักรเท่านั้น โดยส่งผลโดยตรงต่อแรงกดที่สามารถรับมือได้ ความแม่นยำของการทำงานแต่ละครั้ง พื้นที่ที่ต้องการ และประสิทธิภาพการทำงานเมื่อเวลาผ่านไป ในบรรดาการออกแบบแท่นพิมพ์ทั่วไป แท่นพิมพ์ H-frame ให้ความสมดุลที่แข็งแกร่งระหว่างความแข็งแกร่ง ความมั่นคง และความอเนกประสงค์ โดยเฉพาะอย่างยิ่งเมื่อเปรียบเทียบกับแท่นพิมพ์ C-frame และสี่คอลัมน์

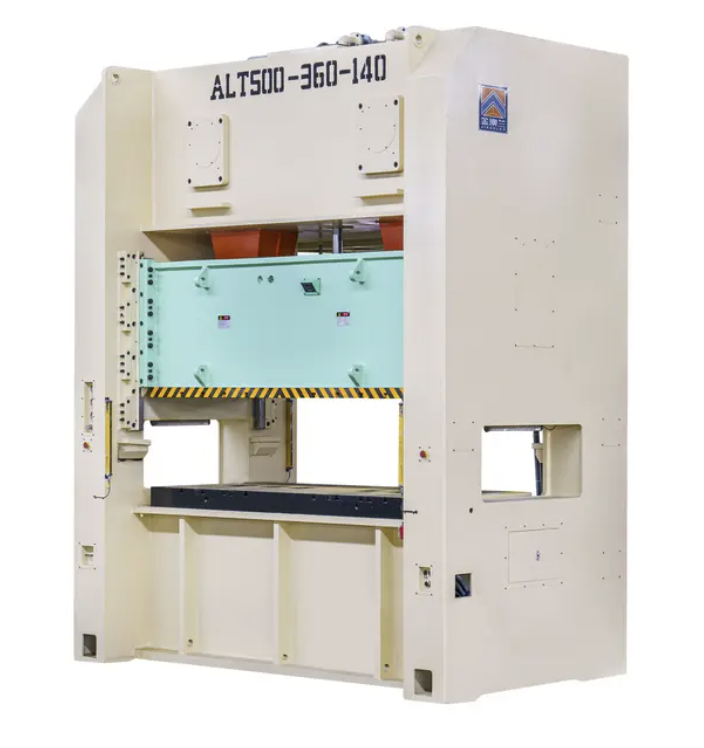

เครื่องอัดเฟรม H ใช้เสาแนวตั้งสองอันเชื่อมต่อกันด้วยลำแสงแนวนอนที่แข็งแรง โครงสร้างแบบปิดนี้ช่วยให้เฟรมมีความสมดุลระหว่างการทำงาน และช่วยให้ตัวกระทุ้งเคลื่อนที่เป็นเส้นตรง ในทางตรงกันข้าม เครื่อง อัดแบบ C-frame มีการออกแบบแบบเปิดซึ่งช่วยให้เข้าถึงพื้นที่ทำงานได้ง่าย แต่ให้การรองรับโครงสร้างภายใต้ภาระที่น้อยลง
แท่นพิมพ์ H-frame ได้รับการออกแบบมาเพื่อรับน้ำหนักปานกลางถึงสูงมาก สามารถรองรับน้ำหนักมากโดยมีความเค้นของเฟรมน้อยลงและมีความทนทานในระยะยาวดีขึ้น โดยทั่วไปแล้วการกดเฟรมตัว C จะถูกจำกัดไว้เฉพาะน้ำหนักที่เบากว่า และน้ำหนักที่สูงกว่าจะเพิ่มความเสี่ยงของการงอหรือล้าของเฟรม
| คุณลักษณะ | การกดเฟรม H | ปัจจัย |
|---|---|---|
| น้ำหนักทั่วไป | ปานกลางถึงสูงมาก | ต่ำถึงปานกลาง |
| ความแข็งแรงของโครงสร้าง | สูง | จำกัด |
| ความเหมาะสมสำหรับงานหนัก | ยอดเยี่ยม | แย่ถึงปานกลาง |
เนื่องจากการออกแบบเฟรมที่สมมาตร การกดเฟรม H จึงต้านทานการโก่งตัวได้อย่างมีประสิทธิภาพมากขึ้น แรงจะเรียงตัวกันผ่านตัวกระทุ้งและเบด ซึ่งช่วยรักษาความแม่นยำในการกด การกดเฟรมตัว C มีแนวโน้มที่จะโค้งงอในด้านเปิดเมื่อโหลดเพิ่มขึ้น ซึ่งสามารถลดความแม่นยำและอายุการใช้งานของเครื่องมือเมื่อเวลาผ่านไป
เครื่องอัดเฟรม H ทำงานได้ดีที่สุดสำหรับงานต่างๆ เช่น การยืดเพลา การกดแบริ่งขนาดใหญ่ การขึ้นรูปวัสดุที่มีความหนา และการใช้งานหนักอื่นๆ เครื่องอัดเฟรมตัวซีเหมาะกว่าสำหรับชิ้นส่วนขนาดเล็ก การประกอบแบบเบา และงานที่ต้องการการเข้าถึงที่รวดเร็วและการโหลดชิ้นส่วนบ่อยครั้ง
เครื่องอัดสี่คอลัมน์ใช้สี่คอลัมน์นำเพื่อกระจายแรงเท่าๆ กันทั่วทั้งพื้นที่ทำงานขนาดใหญ่ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความขนานสูง เฟรม H กดแรงโฟกัสตามแนวเส้นกึ่งกลางที่แข็งแกร่ง ทำให้มีประสิทธิภาพสูงสำหรับงานกดเส้นตรงที่ต้องการแรงรวมศูนย์
เครื่องอัดแบบสี่คอลัมน์มักต้องการพื้นที่มากขึ้นและกระบวนการติดตั้งที่ซับซ้อนมากขึ้น แท่นพิมพ์ H-frame มีขนาดกะทัดรัดกว่าและติดตั้งง่ายกว่า ทำให้ง่ายต่อการรวมเข้ากับโรงปฏิบัติงานหรือสายการผลิตที่มีพื้นที่จำกัด
โดยทั่วไปแล้ว เครื่องพิมพ์แบบสี่คอลัมน์จะมีต้นทุนเริ่มต้นที่สูงกว่า และมีส่วนประกอบจำนวนมากที่ต้องมีการจัดตำแหน่งและการบำรุงรักษา โดยปกติแล้วแท่นพิมพ์ H-frame จะคุ้มค่ากว่า โดยมีชิ้นส่วนนำทางน้อยกว่าและขั้นตอนการบำรุงรักษาที่ง่ายกว่า ซึ่งช่วยลดเวลาหยุดทำงาน
| การกดเฟรม C | การกดเฟรม H การกด | สี่คอลัมน์ |
|---|---|---|
| ต้องใช้พื้นที่ชั้น | ปานกลาง | ใหญ่ |
| ความซับซ้อนในการติดตั้ง | ต่ำ | สูง |
| ต้นทุนเริ่มต้น | ต่ำกว่า | สูงกว่า |
| ความพยายามในการบำรุงรักษา | ง่ายขึ้น | ซับซ้อนมากขึ้น |

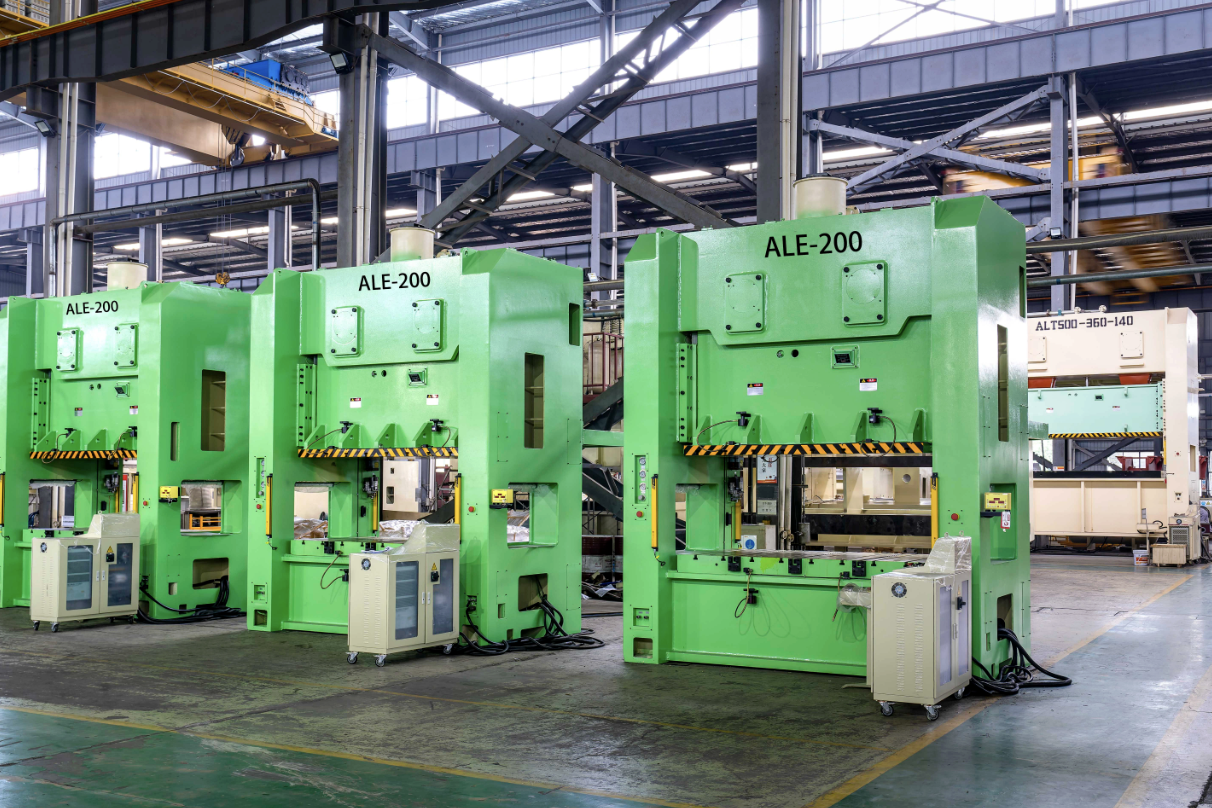

เครื่องอัดเฟรม H เป็นตัวเลือกที่ดีสำหรับการทำงานที่ต้องใช้รอบแรงสูงซ้ำๆ โครงที่แข็งแรงช่วยรักษาการจัดตำแหน่งแม้ภายใต้การใช้งานหนักอย่างต่อเนื่อง ทำให้เชื่อถือได้สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
ระยะห่างที่กว้างระหว่างเสาช่วยให้เครื่องกดเฟรม H สามารถจัดการชิ้นงานขนาดใหญ่หรือหนาได้อย่างง่ายดาย ทำให้เหมาะสำหรับการยืดแผ่น การขึ้นรูปชิ้นส่วนที่มีน้ำหนักมาก และการกดชิ้นส่วนขนาดใหญ่
การกดเฟรมตัว H จะใช้แรงในทิศทางแนวตั้งที่มีการควบคุมโดยมีการโหลดด้านข้างน้อยที่สุด ทำให้เหมาะสำหรับการติดตั้งตลับลูกปืน การประกอบแบบกด การยืดเพลา และการใช้งานอื่นๆ ที่แรงและความแม่นยำของเส้นตรงเป็นสิ่งสำคัญ
การเลือกแท่นพิมพ์ H-frame จะได้ผลดีที่สุดเมื่อคุณแบ่งการตัดสินใจออกเป็นขั้นตอนที่ชัดเจน โดยปกติเราเริ่มต้นด้วยความจุ เนื่องจากน้ำหนักเป็นตัวกำหนดว่าแท่นพิมพ์สามารถรองรับอะไรได้อย่างปลอดภัยและสม่ำเสมอ การทำให้ชิ้นส่วนนี้ถูกต้องจะช่วยหลีกเลี่ยงความเสียหาย การหยุดทำงาน และผลลัพธ์ที่ไม่ดีในภายหลัง
น้ำหนักการกดจะอธิบายถึงแรงที่เครื่องสามารถใช้ได้ หนึ่งตันเท่ากับแรงประมาณ 2,000 ปอนด์ ฟังดูง่าย แต่งานเร่งด่วนจริงๆ จะเพิ่มตัวแปรหลายตัว
ความหนาของวัสดุมีบทบาทสำคัญ วัสดุที่แข็งหรือหนาขึ้นจะต้านทานแรงได้มากกว่า การออกแบบเครื่องมือก็มีความสำคัญเช่นกัน พื้นที่สัมผัสขนาดเล็กต้องการแรงกดดันมากขึ้นในจุดเดียวกัน ความยาวช่วงชักและความเร็วในการกดก็ส่งผลต่อพฤติกรรมโหลดเช่นกัน
การพิมพ์มากเกินไปทำให้เกิดปัญหาอย่างรวดเร็ว กรอบอาจโค้งงอได้ ซีลสึกหรอเร็ว ความแม่นยำลดลง ในกรณีที่ร้ายแรง ชิ้นส่วนต่างๆ จะเสียหายกะทันหัน มีค่าใช้จ่ายมากกว่าการเลือกน้ำหนักที่เหมาะสมตั้งแต่เริ่มต้น
งานที่แตกต่างกันมีความต้องการที่แตกต่างกันมากสำหรับแท่นพิมพ์ H-frame เราแนะนำให้จับคู่ความจุกับงานที่ยากที่สุดที่คุณดำเนินการเสมอ ไม่ใช่งานที่ง่ายที่สุด
การขึ้นรูปและการดัดโลหะต้องใช้น้ำหนักมากขึ้นเมื่อความหนาเพิ่มขึ้น
การยืดเพลาและแผ่นต้องใช้แรงสม่ำเสมอตลอดจังหวะ
การติดตั้งและการถอดตลับลูกปืนจำเป็นต้องมีการควบคุมแรงดัน ซึ่งมักจะสูงกว่าที่คาดไว้
การเจาะและการกดประกอบขึ้นอยู่กับความแข็งของวัสดุและขนาดของแม่พิมพ์
| การใช้งาน | ช่วงน้ำหนักทั่วไป |
|---|---|
| การขึ้นรูปหรือประกอบแสง | 20T – 30T |
| งานแบริ่งและยืดผม | 40T – 60T |
| การขึ้นรูปหนักและแผ่นหนา | 80T – 150T |
| งานอุตสาหกรรมหนัก | 200T ขึ้นไป |
พวกเขาทุกคนมีพฤติกรรมไม่เหมือนกัน ควรปรับขนาดสำหรับงานที่ยากที่สุด
การเลือกความจุเพิ่มเติมจะช่วยเพิ่มความยืดหยุ่น ช่วยให้การกดทำงานเย็นลงและใช้งานได้นานขึ้น ผู้ปฏิบัติงานรู้สึกถึงการควบคุมมากขึ้นในระหว่างการกดที่ยาก
เวิร์กช็อปส่วนใหญ่เพิ่มส่วนต่างด้านความปลอดภัย 20–30% ขอบนั้นช่วยปกป้องเฟรมและระบบไฮดรอลิก นอกจากนี้ยังช่วยให้สามารถทำงานในอนาคตได้โดยไม่ต้องเปลี่ยนอุปกรณ์
ตัวเลือกความจุทั่วไปได้แก่:
20T สำหรับงานเวิร์คช็อปขนาดเล็ก
50T สำหรับงานซ่อมบำรุงทั่วไปและงานตลับลูกปืน
100T สำหรับการขึ้นรูปและยืดผมหนักๆ
200T+ สำหรับการผลิตทางอุตสาหกรรมและวัสดุที่มีความหนา
เรามักจะเห็นผู้ซื้อเสียใจที่ซื้อน้อยเกินไป เสียใจน้อยมากที่มีความจุมากกว่าที่วางแผนไว้
ผู้ซื้อหลายรายให้ความสำคัญกับสื่อและพลาดภาพที่ใหญ่กว่า ข้อผิดพลาดเล็กๆ น้อยๆ ระหว่างการเลือกมักจะนำไปสู่ประสิทธิภาพที่ไม่ดี ต้นทุนที่สูงขึ้น และการเปลี่ยนทดแทนก่อนกำหนด ปัญหาเหล่านี้เกิดขึ้นซ้ำแล้วซ้ำอีกในโรงงานและโรงงาน
นี่เป็นปัญหาที่พบบ่อยที่สุดที่เราเห็น ผู้ซื้อคำนวณน้ำหนักตามงานเบางานเดียว จากนั้นงานจริงก็เริ่มต้นขึ้น สื่อมวลชนดิ้นรน ความแม่นยำลดลง ส่วนประกอบสึกหรอเร็ว ความแข็งของวัสดุเปลี่ยนแปลงทุกสิ่ง ขนาดเครื่องมือก็มีความสำคัญเช่นกัน การกดที่ใกล้ถึงขีดจำกัดทุกวันไม่ได้ยาวนาน
| ปัญหา | สิ่งที่เกิดขึ้น |
|---|---|
| น้ำหนักน้อยเกินไป | ความเครียดของเฟรม รอบที่ช้า |
| ทำงานที่โหลดสูงสุด | สึกหรอเร็วขึ้น มีรอยรั่ว |
| ไม่มีขอบเขตความปลอดภัย | การใช้งานในอนาคตมีจำกัด |
โดยปกติแล้วพวกเขาจะอัปเกรดเร็วกว่าที่วางแผนไว้
การประชุมเชิงปฏิบัติการหลายแห่งเติบโตขึ้น งานเปลี่ยนแปลง วัสดุใหม่มาถึง สื่อที่ได้รับเลือกสำหรับงานของวันนี้เท่านั้นจะกลายเป็นคอขวดในวันพรุ่งนี้ การเพิ่มความจุเพิ่มเติมทำให้มีพื้นที่ในการปรับตัว รองรับชิ้นส่วนที่หนักกว่าและใช้เครื่องมือใหม่ในภายหลัง เราเห็นความเสียใจน้อยลงเมื่อผู้ซื้อวางแผนล่วงหน้า 2-3 ก้าว
ราคาต่ำดึงดูดความสนใจ มันมักจะซ่อนการประนีประนอมในด้านความแข็งแรงของเฟรม ระบบไฮดรอลิก หรือการควบคุม การกดที่ถูกกว่าอาจโค้งงอได้มากกว่า พวกเขาสูญเสียความแม่นยำเร็วขึ้น ค่าบำรุงรักษาเพิ่มขึ้นอย่างเงียบๆ เมื่อเวลาผ่านไป การประหยัดเบื้องต้นจะหายไปอย่างรวดเร็วเมื่อการหยุดทำงานเริ่มต้นขึ้น
แท่นพิมพ์ H-frame ยังคงต้องการพื้นที่ ระยะห่างตั้งตรง ความสูงของเตียง และระยะโครงร่าง ล้วนส่งผลต่อเค้าโครง แท่นพิมพ์บางอันดูกะทัดรัดบนกระดาษ พวกเขารู้สึกใหญ่เมื่ออยู่บนพื้น อำนาจก็มีความสำคัญเช่นกัน หน่วยไฮดรอลิกต้องการแหล่งจ่ายไฟที่เสถียร ระบบแมนนวลแลกเปลี่ยนความเร็วเพื่อความเรียบง่าย การเพิกเฉยรายละเอียดเหล่านี้จะทำให้การติดตั้งและการทำงานในแต่ละวันช้าลง
ในที่สุดสื่อทุกแห่งก็ต้องการการบริการ ซีลสึกหรอ อายุท่อ. การควบคุมจำเป็นต้องมีการปรับแต่ง การสนับสนุนที่จำกัดจะทำให้ปัญหาเล็กๆ น้อยๆ กลายเป็นความล่าช้าที่ยาวนาน ความพร้อมของอะไหล่มีความสำคัญมากกว่าที่หลายๆ คนคาดหวัง ผู้ผลิตที่เชื่อถือได้ช่วยให้เครื่องจักรทำงานต่อไป การสนับสนุนที่ไม่ดีทำให้พวกเขาไม่ได้ใช้งาน
การเลือกแท่นพิมพ์ H-frame เป็นเพียงครึ่งหนึ่งของการตัดสินใจ ผู้ผลิตที่อยู่เบื้องหลังจะเป็นผู้กำหนดคุณภาพ ความสม่ำเสมอ และมูลค่าในระยะยาว เรามักจะเห็นเครื่องพิมพ์ที่เชื่อถือได้ซึ่งได้รับการสนับสนุนโดยบริษัทที่มีประสบการณ์เชิงลึก ทีมวิศวกรที่แข็งแกร่ง และความสามารถในการให้บริการระดับโลกที่ได้รับการพิสูจน์แล้ว
ประสบการณ์ในการผลิตจะกำหนดทุกส่วนของแท่นพิมพ์ ความแข็งแกร่งของเฟรม คุณภาพการเชื่อม ความแม่นยำในการตัดเฉือน และความเสถียรของไฮดรอลิก ล้วนได้รับการปรับปรุงตลอดทศวรรษของการผลิต
ผู้ผลิตที่ก่อตั้งตั้งแต่เนิ่นๆ มักจะมีการควบคุมกระบวนการที่เข้มงวดกว่า พวกเขาเข้าใจพฤติกรรมการบรรทุกหนัก พวกเขารู้ว่าเครื่องพิมพ์ล้มเหลวในโรงงานจริงอย่างไร บริษัทอย่าง KINGLAN ซึ่งก่อตั้งขึ้นในปี 1983 ได้สร้างองค์ความรู้นี้ผ่านการผลิตอย่างต่อเนื่องและการอัพเกรดเทคโนโลยี
ประสบการณ์ระยะยาวยังสนับสนุนการผลิตขนาดใหญ่อีกด้วย สิ่งอำนวยความสะดวกที่ออกแบบมาสำหรับงานกดหนักจำเป็นต้องมีความสูง ความสามารถของเครน และโครงสร้างพื้นฐานในการทดสอบที่เหมาะสม ไม่สามารถสร้างเงื่อนไขเหล่านี้ได้ในชั่วข้ามคืน
ไม่มีแอปพลิเคชั่นกดสองอันที่ดูเหมือนกันทุกประการ ผู้ผลิตที่แข็งแกร่งเสนอการปรับแต่งที่ขับเคลื่อนด้วยวิศวกรรมแทนการกำหนดค่าคงที่
การปรับแต่งอาจรวมถึง:
ขนาดเฟรมและการเสริมแรงโครงสร้าง
ความยาวช่วงชักและความสูงปิด
ระบบควบคุมและซอฟต์แวร์อัจฉริยะ
บูรณาการกับระบบการให้อาหารหรือระบบอัตโนมัติ
ทีมวิศวกรมีความสำคัญที่นี่ เจ้าหน้าที่ด้านเทคนิคของ KINGLAN ประกอบด้วยวิศวกรที่มีประสบการณ์และผู้เชี่ยวชาญอาวุโสที่สนับสนุนการวางแผนสายการผลิต การบูรณาการระบบอัตโนมัติ และการปรับปรุงประสิทธิภาพการผลิต
| ความสามารถที่กำหนดเอง | ประโยชน์ในทางปฏิบัติ |
|---|---|
| การออกแบบโครงสร้าง | รับมือกับสภาวะโหลดจริง |
| การสนับสนุนอัตโนมัติ | ปรับปรุงความสม่ำเสมอของเอาต์พุต |
| ซอฟต์แวร์ควบคุม | ช่วยเพิ่มความปลอดภัยและความแม่นยำ |
แท่นพิมพ์ทุกอันต้องการการบำรุงรักษาตลอดอายุการใช้งาน กระบอกสูบ วาล์ว ซีล และอุปกรณ์ไฟฟ้าจำเป็นต้องเปลี่ยนในที่สุด
ผู้ผลิตที่สร้างแท่นพิมพ์ตามขนาดมักจะดูแลรักษาระบบชิ้นส่วนอะไหล่ รองรับการจัดส่งที่เร็วขึ้นและเอกสารที่ชัดเจนยิ่งขึ้น ฐานการผลิตขนาดใหญ่ของ KINGLAN และการผลิตที่ได้มาตรฐานช่วยให้มั่นใจถึงความพร้อมใช้งานของชิ้นส่วนในระยะยาวสำหรับเครื่องพิมพ์รุ่นต่างๆ
การเข้าถึงอะไหล่อย่างจำกัดมักทำให้เกิดการหยุดทำงานเป็นเวลานาน ผู้ซื้อรู้สึกถึงผลกระทบหลายปีหลังจากการซื้อ
การรับรองแสดงให้เห็นถึงวินัยในการผลิต พวกเขายืนยันกระบวนการควบคุมมากกว่าการสร้างครั้งเดียว
มาตรฐานที่สำคัญ ได้แก่ :
ระบบการจัดการคุณภาพ ISO 9001
การปฏิบัติตามข้อกำหนดด้านการส่งออกและข้อกำหนดที่เกี่ยวข้องกับ CE
ขั้นตอนการตรวจสอบและทดสอบภายในองค์กร
KINGLAN ผ่านการรับรอง ISO9001 ก่อนกำหนดและดำเนินงานในฐานะองค์กรเทคโนโลยีขั้นสูงระดับชาติ มาตรฐานเหล่านี้สนับสนุนคุณภาพการกดที่สม่ำเสมอในกลุ่มการกดเชิงกลขนาด 25 ตันถึง 2,400 ตันและสายการผลิตที่เกี่ยวข้อง
ก. ใช่. กรอบที่สมมาตรป้องกันการโก่งตัว ทำให้แรงอยู่ในแนวเดียวกันและมีเสถียรภาพภายใต้น้ำหนักบรรทุก
ตอบ: เครื่องอัดไฮดรอลิกใช้ปั๊มและวาล์ว รุ่นไฮดรอลิกไฟฟ้าเพิ่มการควบคุมเซอร์โวเพื่อประสิทธิภาพและความแม่นยำในการใช้พลังงานที่ดีขึ้น
ตอบ: ด้วยขนาดและการบำรุงรักษาที่เหมาะสม อุปกรณ์เหล่านี้มักจะใช้งานในภาคอุตสาหกรรมได้ประมาณ 15-20 ปีหรือมากกว่านั้น
การเลือกแท่นพิมพ์ H-frame นั้นขึ้นอยู่กับความสมดุลของแรง ความแม่นยำ พื้นที่ และความน่าเชื่อถือในระยะยาว เมื่อน้ำหนักมีขนาดเหมาะสมและโครงสร้างเฟรมตรงกับการใช้งานจริงของคุณ การทำงานในแต่ละวันจะราบรื่นขึ้น ปลอดภัยขึ้น และคาดการณ์ได้มากขึ้น การคิดล่วงหน้า—แทนที่จะแก้ไขเฉพาะงานในปัจจุบัน—มักจะสร้างความแตกต่างที่ใหญ่ที่สุดในด้านประสิทธิภาพของสื่อและอายุการใช้งาน
ด้วยประสบการณ์การผลิตหลายทศวรรษ Zhejiang Jinaolan Machine Tool Co., Ltd รองรับผู้ใช้นอกเหนือจากตัวเครื่อง โดยนำเสนอข้อมูลเชิงลึกทางวิศวกรรม การปรับแต่ง และบริการระยะยาวที่มีความเสถียร หากเป้าหมายของคุณคือผลผลิตที่สม่ำเสมอและการกดสำหรับงานหนักที่เชื่อถือได้ การทำงานร่วมกับผู้ผลิตเครื่องพิมพ์ที่มีประสบการณ์สามารถเปลี่ยนการเลือกอุปกรณ์ที่เหมาะสมให้กลายเป็นมูลค่าการผลิตที่ยั่งยืนได้
