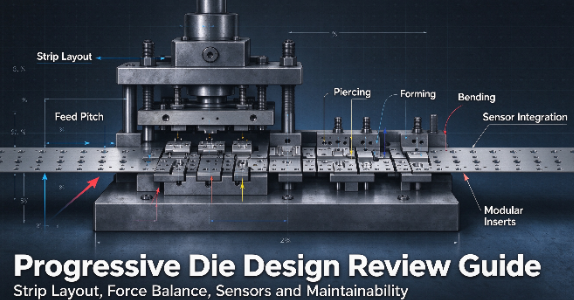

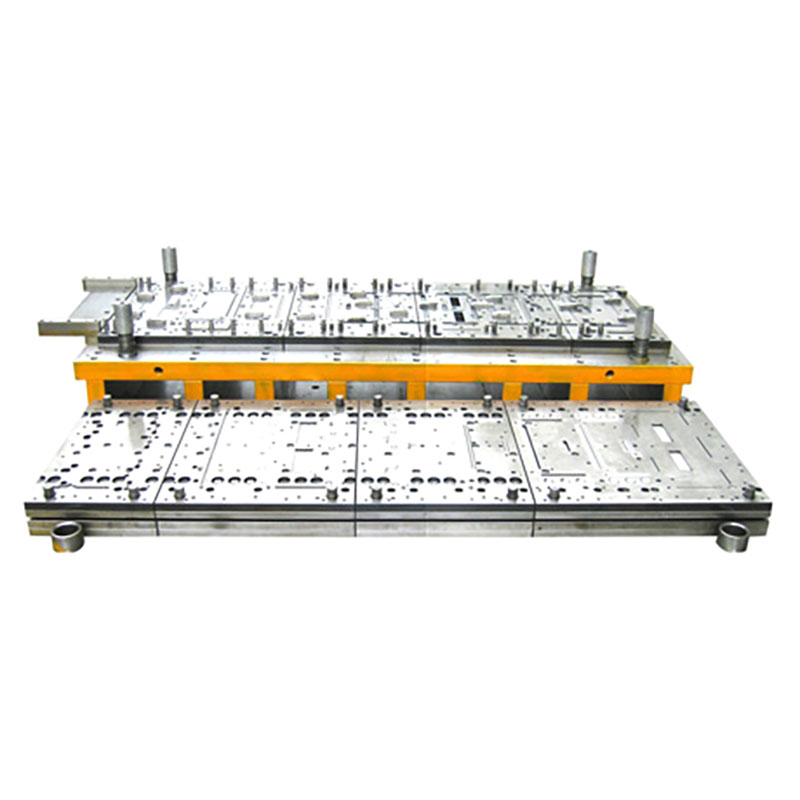

รายการตรวจสอบการออกแบบแม่พิมพ์แบบก้าวหน้าสำหรับการผลิตปริมาณมาก

ในการปั๊มโลหะในปริมาณมาก ความสมบูรณ์แบบทางวิศวกรรมเป็นตัวกำหนดความสำเร็จ การกำกับดูแลเล็กๆ น้อยๆ ส่งผลให้เกิดปัญหาคอขวดในการผลิตที่รุนแรง ความล้มเหลวของเครื่องมือที่ 100,000 จังหวะต่อชั่วโมงทำลายผลกำไร สร้างความเสียหายให้กับแท่นพิมพ์ และหยุดห่วงโซ่อุปทาน การเชื่อมช่องว่างระหว่างแบบจำลอง CAD ทางทฤษฎีกับความเป็นจริงของสื่อทางกายภาพยังคงเป็นความท้าทายอย่างต่อเนื่องในฝ่ายผลิต ผู้มีอำนาจตัดสินใจต้องประเมินว่า การออกแบบแม่พิมพ์แบบโปรเกรสซีฟ ที่เสนอนั้น คำนึงถึงแรงไดนามิก การทำงานพร้อมกัน การป้อนแถบโลหะอย่างต่อเนื่อง และการบำรุงรักษาระยะยาวก่อนที่จะตัดเหล็กหรือไม่ รายการตรวจสอบนี้เป็นกรอบการทำงานที่เข้มงวดสำหรับการประเมินข้อเสนอเครื่องมือ ด้วยการตรวจสอบเค้าโครงแถบ ลำดับสถานี การเลือกวัสดุ และการรวมเซ็นเซอร์ ทีมวิศวกรสามารถตรวจสอบความมีชีวิตได้ คุณสามารถเลือกคู่ค้าด้านการผลิตที่สามารถส่งมอบรอบการทำงานที่ไร้ที่ติหลายล้านรอบโดยไม่มีการหยุดทำงานที่ไม่คาดคิด

• เค้าโครงสตริปกำหนดความสามารถในการทำกำไร: การเพิ่มประสิทธิภาพการใช้วัสดุและความแม่นยำในการก้าวหน้าล่วงหน้าจะช่วยป้องกันต้นทุนของเสียที่มากเกินไป และรับประกันความเสถียรของแถบอย่างต่อเนื่องตลอดทั้งแม่พิมพ์

• การดำเนินการพร้อมกันไม่สามารถต่อรองได้: การทำงานตามลำดับจะต้องได้รับการออกแบบเพื่อสร้างสมดุลของการตัดและการขึ้นรูปพร้อมกันในจังหวะเดียว ป้องกันการสึกหรอของแม่พิมพ์ที่ไม่สม่ำเสมอและการโก่งตัวของแรงกด

• การรวมเซ็นเซอร์ช่วยลดภัยพิบัติ: การทำงานในปริมาณมากจำเป็นต้องมีเซ็นเซอร์ในแม่พิมพ์ในตัวสำหรับการตรวจจับการป้อนที่ผิดพลาดและการป้องกันการดึงกระสุนเพื่อปกป้องเครื่องมือจากการทำลายตัวเอง

• การเข้าถึงการบำรุงรักษากำหนดเวลาการทำงาน: การออกแบบแม่พิมพ์แบบก้าวหน้าที่เหนือกว่าใช้เม็ดมีดแบบเปลี่ยนเร็วแบบโมดูลาร์สำหรับส่วนประกอบที่มีการสึกหรอสูง ซึ่งช่วยลดเวลาหยุดทำงานลงอย่างมากในระหว่างการลับคมตามปกติ

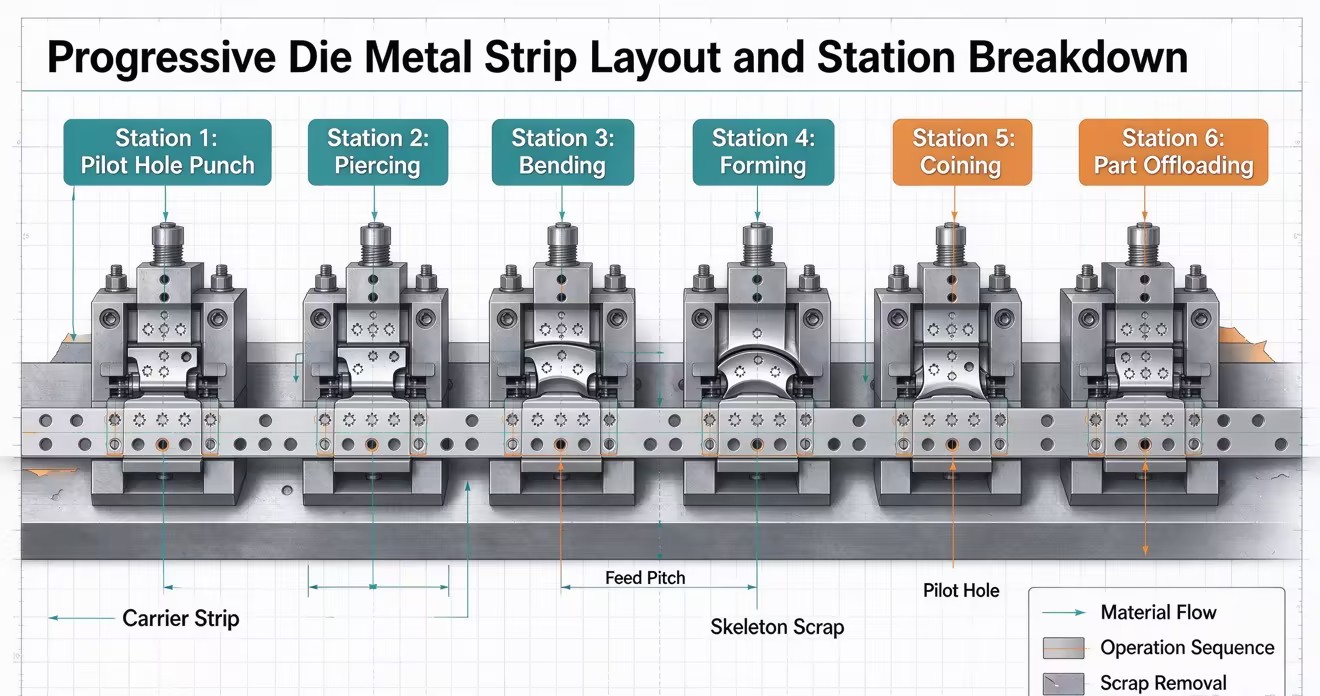

ขั้นตอนที่ 1: เค้าโครงแถบโลหะและการเพิ่มประสิทธิภาพเส้นทางการป้อน

เค้าโครงแถบเป็นรากฐานของการดำเนินการปั๊มใดๆ การประเมินมุ่งเน้นไปที่การเพิ่มการใช้วัสดุให้สูงสุด ในขณะเดียวกันก็รักษาความแข็งแกร่งของรางพาหะให้เพียงพอที่จะป้อนแถบโลหะต่อเนื่องได้อย่างแม่นยำ เค้าโครงที่มีข้อบกพร่องส่งผลกระทบต่อการดำเนินการผลิตทั้งหมด ทำให้เกิดปัญหาการป้อนและความไม่เสถียรของมิติ

การใช้วัสดุและอัตราส่วนเศษซาก

วัตถุดิบถือเป็นค่าใช้จ่ายต่อเนื่องที่ใหญ่ที่สุดในการปั๊มขึ้นรูป วิศวกรคำนวณระยะพิทช์และความกว้างที่เหมาะสมที่สุดเพื่อลดเศษโครงกระดูกโดยไม่ทำให้พาหะอ่อนลง การประเมินกลยุทธ์การทำรังเทียบกับต้นทุนของสต็อกคอยล์ที่กว้างขึ้นต้องใช้คณิตศาสตร์อย่างหนัก เค้าโครงสองแถวหรือโปรไฟล์ที่เชื่อมต่อกันช่วยลดของเสียได้อย่างมากเมื่อทำการปั๊มชิ้นส่วนโลหะที่ซับซ้อนในปริมาณมาก คุณต้องวิเคราะห์ข้อกำหนดทิศทางของเกรน การขึ้นรูปทั่วทั้งลายจะป้องกันการแตกร้าวในเหล็กที่มีความแข็งแรงสูง แม้ว่าจะหมายถึงการเสียสละการใช้วัสดุเพียงไม่กี่เปอร์เซ็นต์ก็ตาม เค้าโครงจะต้องสร้างสมดุลระหว่างการประหยัดวัสดุกับขีดจำกัดทางกายภาพของโลหะ

การออกแบบผู้ให้บริการและรถยกสต็อก

การเลือกประเภทตัวพาที่เหมาะสมจะขึ้นอยู่กับรูปทรงของชิ้นส่วน ตัวพาส่วนกลางให้ความเสถียรสำหรับชิ้นส่วนที่สมมาตร ช่วยให้การไหลของวัสดุสม่ำเสมอ พาหะแบบขอบเดียวหรือสองขอบช่วยให้เกิดปฏิกิริยาด้านข้างที่รุนแรงและการเจาะลูกเบี้ยว การออกแบบตัวยกสต็อกอย่างถูกต้องช่วยให้แถบได้ระดับอย่างสมบูรณ์แบบในระหว่างการก้าวหน้า เพื่อป้องกันการเย็บเล่ม การบิดเบี้ยว หรือการป้อนกระดาษติด รถยกที่ขับเคลื่อนด้วยสปริงหรือที่ขับเคลื่อนด้วยไนโตรเจนจะต้องมีแรงยกขึ้นที่เพียงพอเพื่อเคลียร์เมทริกซ์แม่พิมพ์โดยไม่ทำให้เกิดการสั่นสะเทือนของแถบ หากแถบกระเด้งระหว่างรอบการป้อน หมุดนำร่องจะพลาดเป้าหมาย ทำให้เกิดการป้อนผิดพลาด

การคำนวณระดับเสียงและขนาดรูนำร่อง

ระดับความก้าวหน้าจะกำหนดระยะทางที่แน่นอนที่วัสดุจะเคลื่อนที่ไปข้างหน้าในแต่ละรอบการกด การคำนวณมิตินี้จำเป็นต้องมีการแยกตัวประกอบในขนาดทางกายภาพของช่องว่าง ความกว้างของรางที่เชื่อมต่อ และระยะห่างที่ต้องการระหว่างสถานี หากสนามแน่นเกินไป ใยจะขาดเนื่องจากความตึงเครียด หากหลวมเกินไป วัสดุสิ้นเปลืองจะพุ่งสูงขึ้น ต้องเจาะรูนำร่องในสถานีแรก รูเหล่านี้ประสานกับหมุดนำร่องหัวกระสุนในสถานีต่อๆ ไป เพื่อดึงแถบให้อยู่ในแนวที่สมบูรณ์แบบก่อนที่การเจาะจะสัมผัสกัน การกำหนดขนาดของรูนำร่องอย่างถูกต้องช่วยให้มั่นใจได้ว่าแถบจะวางตำแหน่งได้อย่างแม่นยำโดยไม่ทำให้ขอบของรูบิดเบี้ยว

การลด Strip Lift และ Die Stroke

การออกแบบโครงสร้างที่ต้องการการยกแถบขั้นต่ำช่วยให้สามารถกดได้เร็วยิ่งขึ้น การยกที่มากเกินไปจะบังคับให้แท่นพิมพ์ทำงานด้วยระยะชักที่ยาวขึ้น ซึ่งจำกัดประสิทธิภาพของการชักต่อนาที ตรวจสอบว่าระยะการเคลื่อนที่ของแม่พิมพ์รองรับระยะห่างของชิ้นส่วนโดยไม่มีการเคลื่อนที่เกินจนเกินไป การรักษาความก้าวหน้าอย่างแน่นหนาทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุดและลดการสึกหรอของตลับลูกปืนกด คุณต้องคำนึงถึงใยยืดด้วย เมื่อวาดหรือสร้างลักษณะที่ลึก โครงของผู้ให้บริการจะต้องงอและยืดออกโดยไม่หัก การรวมลูปส่วนขยายเข้ากับการออกแบบตัวพาจะดูดซับการดึงวัสดุนี้ ทำให้ระยะพิทช์โดยรวมคงที่

ขั้นตอนที่ 2: ลำดับสถานีและกระบวนการขึ้นรูปโลหะ

แต่ละสถานีใน Progressive Die ดำเนินการโดยไม่กระทบต่อความสมบูรณ์ของแถบ ชิ้นส่วนโลหะที่ซับซ้อนจำเป็นต้องมีการซิงโครไนซ์ที่ไร้ที่ติเพื่อรักษาความแม่นยำของมิติ

ปรับสมดุลแรงตัด เจาะ และดัด

กระจายน้ำหนักบรรทุกหนักตลอดความยาวของแม่พิมพ์ วิธีนี้จะช่วยป้องกันการโหลดที่อยู่ตรงกลางบนตัวกด การโหลดนอกศูนย์กลางทำให้เกิดการโก่งตัวของแกน ทำให้เกิดการสึกหรอของแม่พิมพ์ก่อนเวลาอันควรและความหนาของชิ้นส่วนไม่สม่ำเสมอ การใช้หมัดที่เซจะช่วยลดแรงกระแทกเริ่มต้น การตีแบบสเต็ปด้วยความหนาของวัสดุเพียงเสี้ยวเดียวจะช่วยลดเสียงรบกวน และปกป้องแบริ่งกดจากน้ำหนักที่พุ่งสูงขึ้นอย่างมาก เมื่อมีการเจาะวัสดุหลายครั้งพร้อมกัน แรงทะลุทะลวงอาจทำให้เฟรมแท่นพิมพ์เสียหายได้ การส่ายหมัดให้มีความยาวเพียงไม่กี่ในพันนิ้วจะแบ่งแรงนี้ออกเป็นส่วนที่เพิ่มขึ้นที่สามารถจัดการได้

การจัดการสปริงแบ็คในวัสดุที่มีความแข็งแรงสูง

เหล็กกล้าความแข็งแรงสูงมีหน่วยความจำวัสดุที่สำคัญ การประเมินการออกแบบสถานีที่มีการโค้งงอมากเกินไปหรือการดำเนินการหยอดเหรียญจะต่อต้านความยืดหยุ่นตามธรรมชาตินี้ การตรวจสอบข้อมูลการวิเคราะห์องค์ประกอบจำกัดจะตรวจสอบกลยุทธ์การชดเชยการสปริงกลับก่อนตัดเหล็ก การอาศัยการลองผิดลองถูกในระหว่างขั้นตอนการทดลองทำให้การเปิดตัวการผลิตล่าช้า คุณต้องออกแบบสถานีขึ้นรูปด้วยลูกเบี้ยวแบบปรับได้หรือเม็ดมีดแบบชิมเมอร์ได้ ช่วยให้ผู้ผลิตเครื่องมือสามารถปรับมุมการโค้งงอบนพื้นกดได้อย่างละเอียด โดยไม่ต้องดึงเครื่องมือทั้งหมดออกจากเครื่องจักร

การออกแบบและฟังก์ชัน Stripper Plate

แผ่นเปลื่องจะยึดวัสดุให้ราบกับบล็อกแม่พิมพ์ในขณะที่ดึงกลับการเจาะ หากไม่มีแผ่นเปลื่องที่แข็งแรง วัสดุจะยกขึ้นด้วยการเจาะ ทำลายใยของผู้ให้บริการและทำให้เกิดการติดขัดขนาดใหญ่ วิศวกรจะต้องคำนวณแรงปอกที่แน่นอนที่ต้องการโดยพิจารณาจากขอบเขตการตัดรวมและความต้านทานแรงเฉือนของวัสดุ คอยล์สปริงสำหรับงานหนักหรือถังก๊าซไนโตรเจนแบบบรรจุในตัวให้แรงนี้ สปริงไนโตรเจนมีขนาดกะทัดรัดกว่าและให้แรงเต็มที่เมื่อสัมผัสครั้งแรก ทำให้เหนือกว่าวัสดุที่มีความแข็งแรงสูง แผ่นเปลื้องผ้ายังทำหน้าที่เป็นตัวนำทางรองสำหรับการเจาะเจาะแบบเรียว เพื่อป้องกันไม่ให้เกิดการโก่งตัวและหักออกภายใต้แรงด้านข้างที่มีน้ำหนักมาก

พลศาสตร์ของการแบลงก์และการกำจัดเศษเหล็ก

ตรวจสอบให้แน่ใจว่ามีมุมร่างและระยะห่างเพียงพอในโพรงแม่พิมพ์ ช่วยให้สามารถกำจัดเศษเหล็กได้อย่างน่าเชื่อถือ การเก็บรักษาเศษเหล็กหรือที่เรียกว่าการดึงกระสุน เกิดขึ้นเมื่อเศษเหล็กเกาะติดกับหมัดและหดกลับเข้าไปในแม่พิมพ์ สิ่งนี้จะทำลายเครื่องมือในจังหวะถัดไป

1. รวมมุมเฉือนบนใบหน้าของการเจาะเพื่อหยุดการดูดของฟิล์มน้ำมัน

2. ติดตั้งหมุดดีดตัวแบบสปริงโหลดไว้ตรงกลางของหมัดเพื่อดันกระสุนลง

3. ใช้กระดุมปากระฆังซึ่งกว้างกว่าพื้นที่ตัดเล็กน้อยเพื่อป้องกันไม่ให้ทากซ้อนกัน

4. รวมการระเบิดทางอากาศที่กำหนดเป้าหมายตามจังหวะการกดเพื่อเป่าเศษออกจากบริเวณการตัด

5. ใช้ระบบสุญญากาศใต้ฐานไดคัทเพื่อดึงตัวทากน้ำหนักเบาลงมาที่รางเศษเหล็ก

ขั้นตอนที่ 3: การเลือกวัสดุแม่พิมพ์และการรักษาความร้อน

การผลิตในปริมาณมากต้องการวัสดุเครื่องมือที่ทนทานต่อการสึกหรอ การครูด และความล้า ต้นทุนล่วงหน้าของวัสดุระดับพรีเมียมจะชดเชยช่วงการบำรุงรักษาที่ขยายออกไป

คาร์ไบด์กับเหล็กกล้าเครื่องมือสำหรับส่วนประกอบที่มีการสึกหรอสูง

การระบุทังสเตนคาร์ไบด์สำหรับการเจาะที่มีแรงกระแทกสูงเป็นสิ่งจำเป็นในการวิ่งที่มีปริมาณมากเป็นพิเศษ คาร์ไบด์มีความทนทานต่อการสึกหรอเป็นพิเศษแต่ขาดความเหนียวในการรับมือกับการโก่งตัวด้านข้างอย่างรุนแรง การเลือกเหล็กกล้าเครื่องมือที่เหมาะสมโดยพิจารณาจากความเหนียวทำให้เครื่องมือมีอายุการใช้งานยาวนาน คุณต้องจับคู่วัสดุเครื่องมือกับโหมดความล้มเหลวเฉพาะของสถานีนั้น หากหมัดบิ่น จะต้องมีความเหนียวมากขึ้น หากสูญเสียความได้เปรียบอย่างรวดเร็ว ก็จำเป็นต้องมีความต้านทานการสึกหรอมากขึ้น

การเคลือบผิวและการรักษา

การประเมินการเคลือบไอทางกายภาพจะช่วยลดแรงเสียดทาน การเคลือบเช่น TiN, TiCN และ TiAlN มีประสิทธิภาพสูงเมื่อทำการปั๊มสแตนเลสหรืออะลูมิเนียม โลหะเหล่านี้มีแนวโน้มที่จะเชื่อมเย็นกับเหล็กกล้าเครื่องมือโดยธรรมชาติ ซึ่งเป็นกระบวนการที่เรียกว่าการหวด การตรวจสอบข้อกำหนดการอบชุบด้วยความร้อนช่วยให้แน่ใจว่าความเหนียวของแกนกลางยังคงอยู่ควบคู่ไปกับความแข็งของพื้นผิว หมัดที่มีพื้นผิวแข็งแต่แกนที่เปราะจะแตกสลายภายใต้ความเร็วในการผลิต การบำบัดด้วยไครโอเจนิกส์หลังจากการดับเริ่มต้นและวงจรการควบคุมอุณหภูมิจะทำให้โครงสร้างจุลภาคของเหล็กมีความเสถียร ซึ่งจะช่วยป้องกันการเปลี่ยนแปลงมิติในส่วนประกอบเครื่องมือเมื่อเวลาผ่านไป และยืดอายุความล้าโดยรวม

ขั้นตอนที่ 4: เซ็นเซอร์แม่พิมพ์ในตัวและการป้องกันความเสี่ยง

การทำงานด้วยความเร็วสูงโดยไม่มีการตรวจสอบอย่างต่อเนื่องทำให้เกิดความเสี่ยงในการปฏิบัติงาน การออกแบบจะต้องรวมเทคโนโลยีเซ็นเซอร์เข้าด้วยกันเพื่อหยุดการกดทันทีเมื่อตรวจพบความผิดปกติ

การตรวจจับการป้อนผิดและเซ็นเซอร์พินไพล็อต

การรวมพรอกซิมิตี้เซนเซอร์หรือออปติกเลเซอร์ช่วยยืนยันว่าแถบโลหะต่อเนื่องได้ก้าวไปสู่ระยะพิทช์ระดับไมโครมิลลิเมตรที่แน่นอนแล้ว การใช้หมุดนำร่องพร้อมเซนเซอร์ในตัวจะตรวจจับว่าแถบอยู่ในแนวที่ไม่ตรงก่อนที่ดายจะปิดหรือไม่ หากหมุดนำร่องไม่สามารถเข้าไปในรูนำได้เต็มที่ เซ็นเซอร์จะส่งสัญญาณความผิดปกติไปยังตัวควบคุมการกด ซึ่งจะทำให้เกิดการหยุดฉุกเฉินภายในมิลลิวินาที เพื่อป้องกันไม่ให้แม่พิมพ์ทุบชิ้นส่วนที่มีรูปร่างครึ่งเดียว

ชุดสายไฟและกล่องรวมสัญญาณ

การรวมเซ็นเซอร์หลายสิบตัวไว้ในเครื่องมือเดียวต้องใช้กลยุทธ์การเดินสายที่วางแผนไว้อย่างพิถีพิถัน สายไฟหลวมที่ห้อยลงมาจากฐานรองเท้าส่วนบนจะขาดอย่างหลีกเลี่ยงไม่ได้จากการเคลื่อนย้ายส่วนประกอบหรือถูกบดขยี้ด้วยเศษโลหะอันธพาล วิศวกรต้องออกแบบช่องเฉพาะที่เจาะเข้าไปในฐานรองเท้าโดยตรงเพื่อเดินสายเคเบิลเซ็นเซอร์อย่างปลอดภัย การรวมการเชื่อมต่อเซ็นเซอร์ทั้งหมดไว้ในกล่องรวมสัญญาณแบบปิดผนึกสำหรับงานหนักซึ่งติดตั้งอยู่ที่ด้านข้างของเครื่องมือ ช่วยให้กระบวนการตั้งค่าง่ายขึ้น เมื่อโหลดเครื่องมือลงในแท่นพิมพ์ ผู้ปฏิบัติงานจำเป็นต้องเชื่อมต่อสายสะดือแบบหลายพินเพียงเส้นเดียวเพื่อเชื่อมต่อเครื่องมือกับระบบควบคุมการกด ซึ่งช่วยลดข้อผิดพลาดในการเดินสายไฟและลดเวลาการเปลี่ยนได้อย่างมาก

การดีดชิ้นส่วนและการตรวจสอบเศษซาก

การออกแบบเซ็นเซอร์ออปติคัลหรืออะคูสติกช่วยยืนยันว่าชิ้นส่วนสุดท้ายแยกออกจากพาหะได้สำเร็จ ชิ้นส่วนที่เหลืออยู่ในบล็อกดายทำให้เกิดความเสียหายอย่างรุนแรงในจังหวะถัดไป การตรวจสอบรางเศษจะช่วยป้องกันการสำรองข้อมูล หากทากซ้อนกันอยู่ในราง ในที่สุดพวกมันก็จะบดขยี้เมทริกซ์ตายและเจาะทะลุ เครื่องตรวจสอบน้ำหนักแบบเพียโซอิเล็กทริกที่ติดตั้งในแท่นพิมพ์จะติดตามแรงในทุกจังหวะ หากหมัดแตกหรือกระสุนดึง ลายเซ็นน้ำหนักจะเปลี่ยนทันที จอภาพตรวจพบความเบี่ยงเบนนี้และหยุดการกดก่อนรอบถัดไป

ขั้นตอนที่ 5: การบำรุงรักษาแม่พิมพ์และการเปลี่ยนชิ้นส่วนอย่างรวดเร็ว

ในที่สุดเครื่องมือทุกอย่างก็ต้องมีการลับคมและการบำรุงรักษาตามปกติ การออกแบบต้องช่วยให้ผู้ผลิตเครื่องมือสามารถซ่อมบำรุงแม่พิมพ์ได้อย่างรวดเร็วโดยไม่ต้องถอดฐานรองทั้งหมดออกจากแท่นพิมพ์

การออกแบบเม็ดมีดแบบแยกส่วนสำหรับบริเวณที่มีการสึกหรอสูง

การประเมินการใช้บล็อกแม่พิมพ์แบบแบ่งส่วนและเม็ดมีดเจาะช่วยให้ทีมบำรุงรักษาสามารถเปลี่ยนส่วนประกอบที่สึกหรอได้ภายในไม่กี่นาที การตรวจสอบให้แน่ใจว่าเม็ดมีดได้รับการตอกหมุดหรือเดือยรับประกันว่าจะวางแนวได้ถูกต้องและทำซ้ำได้ ผู้ผลิตเครื่องมือไม่จำเป็นต้องระบุหรือจัดตำแหน่งส่วนประกอบการตัดด้วยตนเองในระหว่างการเปลี่ยนเครื่องจักรกลางคัน การออกแบบแบบโมดูลาร์เปลี่ยนการซ่อมที่ใช้เวลาหลายชั่วโมงให้กลายเป็นการหยุดเข้าจอดอย่างรวดเร็ว

การเลือกไกด์พินและบุชชิ่ง

การจัดตำแหน่งระหว่างฐานดายบนและล่างขึ้นอยู่กับหมุดนำและบุชชิ่งทั้งหมด สำหรับการใช้งานที่ความเร็วสูง บุชชิ่งบรอนซ์แข็งมาตรฐานจะสร้างแรงเสียดทานและความร้อนมากเกินไป ส่งผลให้เกิดการขยายตัวและการยึดเกาะเนื่องจากความร้อน การระบุหมุดนำลูกปืนแบบโหลดล่วงหน้าจะช่วยขจัดปัญหานี้ ระบบลูกปืนให้การวางแนวแบบไม่มีระยะห่าง ช่วยให้มั่นใจว่าการเจาะจะเข้าสู่เมทริกซ์แม่พิมพ์ที่อยู่ตรงกลางทุกจังหวะอย่างสมบูรณ์แบบ การวางแนวที่แน่นหนานี้เป็นสิ่งสำคัญเมื่อทำงานกับวัสดุบางที่ต้องการระยะหลบการตัดที่แน่นมาก วิศวกรต้องระบุความยาวพินที่ถูกต้องด้วย เพื่อให้พินไกด์ยังคงยึดอยู่ในบูชจนสุดก่อนที่การเจาะจะสัมผัสกับวัสดุ

การลับคมเบี้ยเลี้ยงและโปรโตคอลการชิมมิง

การตรวจสอบว่าการออกแบบมีอายุการใช้งานการลับคมที่เพียงพอสำหรับส่วนประกอบการตัดทั้งหมดจะช่วยยืดอายุการใช้งานทั้งหมด แผ่นชิมที่ได้มาตรฐานช่วยให้ช่างเทคนิคสามารถคืนความสูงของพันช์และดายได้อย่างง่ายดายหลังการเจียรเพื่อการบำรุงรักษา เมื่อเจาะลงไปประมาณหนึ่งในพันของนิ้ว จะต้องวางแผ่นรองที่สอดคล้องกันไว้ด้านหลังเพื่อรักษาความลึกในการขึ้นรูปที่แน่นอน ออกแบบแผ่นเปลื้องผ้าพร้อมหน้าต่างแบบถอดได้ ช่วยให้ผู้ผลิตเครื่องมือสามารถเข้าถึงการเจาะได้โดยตรง โดยไม่ต้องคลายสลักชุดคีมปอกหนักทั้งหมดออกจากฐานด้านบน

วิธีการเลือกซัพพลายเออร์แม่พิมพ์แบบก้าวหน้า

การเลือกพันธมิตรด้านเครื่องมือจำเป็นต้องมองข้ามไฟล์ CAD คุณต้องประเมินกระบวนการตรวจสอบ ความเข้มงวดทางวิศวกรรม และความสามารถในการผลิต

การประเมินความสามารถในการจำลองทางวิศวกรรม

จำเป็นต้องมีการจำลองจลนศาสตร์และการศึกษาความเป็นไปได้ในการขึ้นรูปเพื่อพิสูจน์ว่าการออกแบบใช้งานได้ในสภาพแวดล้อมเสมือนจริงก่อนที่จะสร้าง การวิเคราะห์องค์ประกอบจำกัดคาดการณ์การทำให้วัสดุบางลง การฉีกขาด และการดีดกลับของวัสดุ ผู้จำหน่ายเครื่องมือที่ข้ามการจำลองจะต้องอาศัยวิธีการลองผิดลองถูกที่ล้าสมัย สิ่งนี้นำไปสู่การทดลองวนซ้ำไม่รู้จบ วันที่จัดส่งที่พลาด และเครื่องมือที่ไม่เคยทำงานด้วยความเร็วที่เสนอไว้ ต้องการดูรายงานการจำลองสำหรับสถานีขึ้นรูปที่ซับซ้อนที่สุด มองหาเปอร์เซ็นต์การทำให้ผอมบางที่เกินขีดจำกัดความปลอดภัยของวัสดุ

การวิเคราะห์แม่พิมพ์แบบก้าวหน้าและแบบถ่ายโอน

จำเป็นต้องมีการตรวจสอบตรรกะของผู้ขาย พวกเขาวิเคราะห์อย่างเป็นกลางหรือไม่ว่ารูปทรงและปริมาตรของชิ้นส่วนนั้นสมเหตุสมผลกับการตั้งค่าแบบก้าวหน้าหรือไม่? บางครั้งแม่พิมพ์ถ่ายโอนจะให้การควบคุมขนาดที่ดีกว่าสำหรับคุณสมบัติที่วาดลึกซึ่งจะต้องแยกออกจากแถบตั้งแต่เนิ่นๆ พันธมิตรที่มีความสามารถแนะนำกระบวนการที่เหมาะสมโดยพิจารณาจากหลักฟิสิกส์และปริมาณการผลิต พวกเขาจะคำนวณขีดจำกัดน้ำหนักย้อนกลับของแท่นพิมพ์เฉพาะของคุณ เพื่อให้แน่ใจว่าเครื่องมือจะไม่ทำให้อุปกรณ์ของคุณเสียหาย

การตรวจสอบการทดลองและการตรวจสอบบทความแรก (FAI)

การตรวจสอบความสามารถในการพิมพ์ภายในบริษัทของผู้ขายสำหรับการทดสอบแม่พิมพ์ภายใต้ความเร็วการผลิตที่แท้จริงถือเป็นเรื่องจำเป็น การจ็อกกิ้งอย่างช้าๆ จะไม่จำลองแรงไดนามิก การสร้างความร้อน และไดนามิกของการกำจัดเศษของการวิ่ง 100 จังหวะต่อนาที การสร้างโปรโตคอล FAI ที่เข้มงวด รวมถึงข้อกำหนดดัชนีความสามารถของกระบวนการ ช่วยให้มั่นใจได้ว่าเครื่องมือจะผลิตชิ้นส่วนที่อยู่ในเกณฑ์ความคลาดเคลื่อนที่ยอมรับได้อย่างสม่ำเสมอ ผู้ขายจะต้องดำเนินการตัดชิ้นส่วนอย่างต่อเนื่องอย่างน้อยหลายพันชิ้นโดยไม่หยุดเพื่อพิสูจน์ว่าการไหลของเศษและการป้อนมีความเสถียร

บทสรุป

• ตรวจสอบข้อเสนอเครื่องมือปัจจุบันของคุณโดยเทียบกับเค้าโครงนี้และรายการตรวจสอบการรวมเซ็นเซอร์เพื่อระบุจุดที่เกิดความเสียหายที่อาจเกิดขึ้นก่อนตัดเหล็ก

• ขอแบบจำลองจลนศาสตร์และรายงาน FEA จากผู้จำหน่ายเครื่องมือของคุณเพื่อตรวจสอบการชดเชยการสปริงกลับและการสร้างความเป็นไปได้

• สร้างมาตรฐานข้อกำหนดในการรวมเซ็นเซอร์สำหรับการสร้างแม่พิมพ์ปริมาณสูงในอนาคตทั้งหมด เพื่อปกป้องสินทรัพย์การพิมพ์ของคุณจากการชนที่ร้ายแรง

• ใช้กลยุทธ์เม็ดมีดแบบโมดูลาร์สำหรับส่วนประกอบที่มีการสึกหรอสูง เพื่อลดเวลาหยุดทำงานเพื่อการบำรุงรักษาบนพื้นอัด

คำถามที่พบบ่อย

ถาม: ระยะเวลารอคอยโดยทั่วไปสำหรับการออกแบบและสร้างแม่พิมพ์แบบก้าวหน้าคือเท่าไร?

ตอบ: ระยะเวลารอสินค้ามาตรฐานอยู่ระหว่าง 8 ถึง 16 สัปดาห์ ลำดับเวลาที่แน่นอนขึ้นอยู่กับความซับซ้อนของชิ้นส่วน จำนวนสถานี และการบูรณาการเซ็นเซอร์ในแม่พิมพ์เป็นอย่างมาก ขั้นตอนการทดลองขั้นสูง รวมถึงการจำลองการผลิตเต็มความเร็วและการปรับ FAI จะช่วยขยายกำหนดการแต่รับประกันความน่าเชื่อถือในระยะยาวที่โรงงาน

ถาม: คุณจะทราบได้อย่างไรว่าชิ้นส่วนนั้นต้องใช้แม่พิมพ์แบบโปรเกรสซีฟกับแม่พิมพ์แบบถ่ายโอนหรือไม่

ตอบ: แม่พิมพ์แบบโปรเกรสซีฟรองรับการป้อนคอยล์ต่อเนื่องความเร็วสูงสำหรับชิ้นส่วนที่ซับซ้อนแบนหรือขึ้นรูปปานกลาง ต้องใช้ทรานเฟอร์ดายสำหรับการดึงแบบลึกหรือชิ้นส่วนที่ต้องแยกออกจากแถบตั้งแต่เนิ่นๆ ซึ่งช่วยให้ชิ้นส่วนสามารถเคลื่อนที่ระหว่างสถานีอิสระโดยไม่มีข้อจำกัดของโครงข่ายของผู้ให้บริการที่ต่อเนื่อง

ถาม: อัตราการใช้วัสดุเค้าโครงแถบในอุดมคติคือเท่าใด

ตอบ: โดยทั่วไปเกณฑ์มาตรฐานอุตสาหกรรมมุ่งเป้าไปที่การใช้วัสดุ 70% ถึง 85% กลยุทธ์การซ้อนชิ้นส่วนส่งผลกระทบอย่างมากต่อการวัดนี้ แม้ว่าการใช้งานที่สูงขึ้นจะช่วยลดการสูญเสียวัตถุดิบ วิศวกรต้องแน่ใจว่าโครงโครงกระดูกที่เหลือยังคงมีความแข็งแรงเพียงพอในการป้อนผ่านแท่นพิมพ์อย่างแม่นยำ โดยไม่บิดเบี้ยวหรือโก่งงอภายใต้แรงดึง

ถาม: การออกแบบแม่พิมพ์แบบโปรเกรสซีฟคำนึงถึงการสปริงกลับของวัสดุอย่างไร

ตอบ: วิศวกรใช้สถานีที่มีการโค้งงอมากเกินไป การดำเนินการหยอดเหรียญ และการจำลอง FEA เพื่อคาดการณ์และต่อต้านความยืดหยุ่นตามธรรมชาติของโลหะที่มีความแข็งแรงสูง ด้วยการจงใจงอวัสดุจนเลยมุมเป้าหมายเล็กน้อย โลหะจะคลายตัวจนได้พิกัดความเผื่อของขนาดที่แม่นยำซึ่งจำเป็นทันทีหลังจากออกจากสถานีขึ้นรูป

ถาม: อะไรคือสาเหตุที่พบบ่อยที่สุดของความล้มเหลวของแม่พิมพ์แบบโปรเกรสซีฟในการทำงานในปริมาณมาก

ตอบ: สาเหตุที่พบบ่อยที่สุดของความล้มเหลว ได้แก่ การดึงตัวทาก การป้อนวัสดุผิดพลาด การครูด และความล้มเหลวเมื่อยล้า แรงตัดที่ไม่สมดุลทำให้เกิดการโก่งตัวของแรงกดอย่างรุนแรง สิ่งนี้นำไปสู่การเจาะแตก เมทริกซ์ของแม่พิมพ์ที่เสียหาย และการสึกหรอของแบริ่งกดมากเกินไป หากไม่ได้รับการบรรเทาอย่างเหมาะสมในระหว่างขั้นตอนวิศวกรรมเริ่มแรก

ถาม: เซ็นเซอร์อินไดย์ปกป้องโพรเกรสซีฟดายระหว่างการทำงานอย่างไร

ตอบ: เซ็นเซอร์นำร่องและตัวตรวจสอบการดีดออกจะติดตามตำแหน่งแถบและทางออกของชิ้นส่วนอย่างต่อเนื่อง หากเกิดการป้อนผิดหรือชิ้นส่วนไม่สามารถดีดออกได้ เซ็นเซอร์จะสื่อสารกับตัวควบคุมการกดเพื่อสั่งการหยุดฉุกเฉินภายในมิลลิวินาที การดำเนินการนี้จะหยุดการทำงานของ RAM ก่อนที่จะปิดเมื่อมีสิ่งกีดขวาง เพื่อป้องกันไม่ให้เครื่องมือเสียหาย
