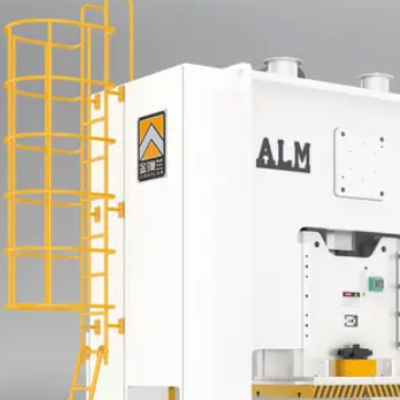

การกด H-Frame กับการกด C-Frame

ระบบ H Frame Power Press มีบทบาทสำคัญในการผลิตสมัยใหม่ แต่การเลือกการออกแบบเฟรมที่เหมาะสมนั้นไม่ใช่เรื่องง่ายเสมอไป ผู้ซื้อหลายรายเปรียบเทียบแท่นพิมพ์ H-frame และแท่นพิมพ์ C-frame โดยไม่เข้าใจอย่างถ่องแท้ว่าความต้องการด้านโครงสร้าง น้ำหนัก ความแม่นยำ และพื้นที่ทำงานส่งผลต่อผลลัพธ์การผลิตจริงอย่างไร ในคู่มือนี้ เราจะแจกแจงรายละเอียดความแตกต่างที่สำคัญอย่างชัดเจนและใช้งานได้จริง เราช่วยคุณตัดสินใจว่าแท่นพิมพ์ใดที่เหมาะกับวัสดุ แผนผังพื้น ความต้องการด้านความปลอดภัย และเป้าหมายการผลิตในระยะยาว โดยไม่ต้องซับซ้อนโดยไม่จำเป็น

เครื่องอัดไฮดรอลิกคืออะไร?

เครื่องกดไฮดรอลิกเป็นเครื่องจักรอุตสาหกรรมที่ออกแบบมาเพื่อควบคุมแรงอัดกับวัสดุ ใช้แรงดันของของไหลไฮดรอลิกเพื่อขึ้นรูป ขึ้นรูป กด งอ หรือประกอบชิ้นส่วน ผู้ผลิตไว้วางใจเพราะแรงยังคงราบรื่น สม่ำเสมอ และควบคุมได้สูง กล่าวง่ายๆ ก็คือ ช่วยเปลี่ยนวัตถุดิบให้เป็นส่วนประกอบที่ใช้งานได้อย่างถูกต้องและมีประสิทธิภาพ

เครื่องอัดไฮดรอลิกทำงานอย่างไร

เครื่องอัดไฮดรอลิกทำงานตามกฎของปาสคาล

นี่คือแนวคิด:

• แรงดันที่จ่ายให้กับของไหลที่ถูกจำกัดจะกระจายอย่างสม่ำเสมอในทุกทิศทาง

• พลังเล็กๆ สามารถสร้างพลังที่ใหญ่กว่าได้มาก

• ระบบจะเพิ่มแรงอินพุตเป็นทวีคูณโดยไม่สูญเสียการควบคุม

ในทางปฏิบัติ:

• ปั๊มเพิ่มแรงดันน้ำมันไฮดรอลิก

• น้ำมันดันลูกสูบ

• ลูกสูบจะดันแรมลง

• วัสดุจะถูกกดลงบนแม่พิมพ์หรือพื้นผิวการทำงาน

มันทรงพลัง คาดเดาได้ และทำซ้ำได้

อุตสาหกรรมทั่วไปที่ใช้เครื่องอัดไฮดรอลิก

เครื่องอัดไฮดรอลิกปรากฏในหลายอุตสาหกรรมเนื่องจากรองรับวัสดุและระดับแรงที่แตกต่างกัน

การใช้งานทั่วไปได้แก่:

• การผลิตยานยนต์ – การปั๊ม การขึ้นรูป ประกอบ

• การผลิตโลหะ – การดัด การยืด การขึ้นรูปลึก

• ไฟฟ้าและอิเล็กทรอนิกส์ – การอัดชิ้นส่วน

• การบินและอวกาศ – การขึ้นรูปชิ้นส่วนโครงสร้างอย่างแม่นยำ

• เครื่องใช้ไฟฟ้าภายในบ้าน – การขึ้นรูปแผงและการประกอบชิ้นส่วน

• การผลิตทั่วไป – การบำรุงรักษาและการใช้งานในโรงงาน

ปรับขนาดได้อย่างง่ายดาย ตั้งแต่โรงปฏิบัติงานขนาดเล็กไปจนถึงสายการผลิตแบบอัตโนมัติ

เหตุใดโครงสร้างเฟรมจึงส่งผลต่อประสิทธิภาพ ความแม่นยำ และความปลอดภัย

โครงสร้างเฟรมไม่ได้เป็นเพียงรูปร่างเท่านั้น แต่ยังกำหนดลักษณะการทำงานของแท่นพิมพ์ภายใต้น้ำหนักที่บรรทุก

การออกแบบเฟรมส่งผลต่อ:

• กระจายแรงไปทั่วตัวเครื่อง

• การโก่งตัวระหว่างการทำงานที่แรงดันสูง

• การจัดตำแหน่งระหว่าง ram และเครื่องมือ

• ความปลอดภัยของผู้ปฏิบัติงานและความเสถียรของเครื่องจักร



การกด H-Frame กับการกด C-Frame: อธิบายความแตกต่างที่สำคัญ

โครงสร้างเฟรมและความเสถียร

แท่นพิมพ์ C-frame ใช้โครงสร้างแบบคอลัมน์เดียวแบบเปิดคอ ช่วยให้มองเห็นได้ชัดเจนและเข้าถึงได้ง่าย แต่เฟรมสามารถโค้งงอได้ภายใต้น้ำหนักบรรทุก แท่นพิมพ์ H-frame อาศัยโครงสร้างแบบเสาคู่หรือสี่เสา กระจายแรงสม่ำเสมอและช่วยให้เฟรมมั่นคง ความแตกต่างนี้มีความสำคัญต่อความปลอดภัยและความแม่นยำ เมื่อน้ำหนักบรรทุกเพิ่มขึ้น เฟรม H จะยังคงอยู่ในแนวเดียวกัน ในขณะที่เฟรม C อาจบิดเบี้ยวเล็กน้อย

กำลังการผลิตไฟฟ้าและน้ำหนักบรรทุก

โดยทั่วไปแล้วจะเลือกใช้เครื่องกด C-frame สำหรับงานเบา พวกเขาจัดการกับงานที่มีน้ำหนักต่ำกว่า เช่น การตอก การตอกขนาดเล็ก และการขึ้นรูป แท่นพิมพ์ H-frame สร้างขึ้นสำหรับการใช้งานหนัก รองรับน้ำหนักที่สูงกว่ามากและการผลิตต่อเนื่อง หากกระบวนการของคุณต้องการแรงสม่ำเสมอที่โหลดสูง กระบวนการเหล่านี้เป็นทางเลือกที่ปลอดภัยกว่า ข้อกำหนดด้านน้ำหนักมักจะตัดสินเฟรมก่อนคุณสมบัติอื่นๆ

ความแม่นยำและการโก่งตัว

ความแข็งแกร่งของเฟรมส่งผลโดยตรงต่อความแม่นยำ การกดเฟรม C อาจเกิดการโก่งตัวเมื่อน้ำหนักเพิ่มขึ้น การโก่งตัวดังกล่าวอาจส่งผลต่อพิกัดความเผื่อของชิ้นส่วนและอายุการใช้งานของเครื่องมือ แท่นพิมพ์ H-frame ต้านทานการโค้งงอเนื่องจากมีโครงสร้างที่สมมาตร พวกเขารักษาแนวตำแหน่งภายใต้ภาระ ช่วยให้ชิ้นส่วนมีความสม่ำเสมอ สำหรับพิกัดความเผื่อที่แคบ ความแข็งแกร่งจะกลายเป็นข้อได้เปรียบอย่างมาก

การเข้าถึงพื้นที่ทำงานและการยศาสตร์

เครื่องกด C-frame ให้การเข้าถึงแบบสามด้าน ผู้ปฏิบัติงานชอบการขนถ่าย การขนถ่าย และการเปลี่ยนแม่พิมพ์ที่รวดเร็ว ช่วยให้การตั้งค่าเร็วขึ้นในการทำงานเป็นชุดจำนวนน้อย โดยทั่วไปแล้วการกดเฟรม H ให้การเข้าถึงด้านหน้าเท่านั้น พวกเขารู้สึกปิดล้อมมากขึ้น แต่ระบบอัตโนมัติเหมาะสมกว่า เมื่อหลักสรีรศาสตร์มีความสำคัญมากกว่าแรง C-frames มักจะชนะ

ข้อควรพิจารณาเกี่ยวกับพื้นที่และเค้าโครงพื้น

แท่นพิมพ์ C-frame เหมาะกับโรงงานขนาดเล็ก พวกเขาต้องการพื้นที่น้อยลงและมีฐานรากที่เบากว่า การติดตั้งยังคงเรียบง่าย เครื่องอัดเฟรมตัว H ต้องการพื้นที่มากขึ้นและฐานรากที่แข็งแรงขึ้น เหมาะกับพื้นที่การผลิตขนาดใหญ่และรูปแบบคงที่ การวางแผนพื้นที่แต่เนิ่นๆ จะหลีกเลี่ยงการเปลี่ยนแปลงที่มีค่าใช้จ่ายสูงในภายหลัง

การเปรียบเทียบต้นทุน

การกด C-frame มักจะมีค่าใช้จ่ายล่วงหน้าน้อยกว่า การบำรุงรักษาลดลงเนื่องจากโครงสร้างที่เรียบง่ายกว่า เครื่องอัด H-frame ต้องใช้เงินลงทุนเริ่มแรกสูงกว่า ต้นทุนการดำเนินงานอาจเพิ่มขึ้น แต่ประสิทธิภาพจะดีขึ้น ตัวเลือกขึ้นอยู่กับปริมาณงาน ไม่ใช่แค่งบประมาณ

ปัจจัย	การกดเฟรม C การเลือก	การกดเฟรม H
การออกแบบกรอบ	คอลัมน์เดียว	สองคอลัมน์ / สี่เสา
น้ำหนักทั่วไป	ต่ำถึงปานกลาง	ปานกลางถึงสูงมาก
ความเสี่ยงจากการโก่งตัว	สูงกว่าเมื่อโหลด	น้อยที่สุด
เข้าถึง	สามด้าน	ทางเข้าด้านหน้า
ความต้องการพื้นที่	กะทัดรัด	รอยเท้าที่ใหญ่ขึ้น
เน้นต้นทุน	ช่วงล่างด้านหน้า	ประสิทธิภาพที่สูงขึ้น

วิธีเลือกระหว่างการกดเฟรม H และการกดเฟรม C

การประเมินข้อกำหนดน้ำหนักของคุณ

ขั้นตอนแรกคือการทำความเข้าใจว่ากระบวนการของคุณต้องการแรงมากเพียงใด โดยปกติเราจะประมาณแรงกดตามประเภทวัสดุ ความหนา และพื้นที่สัมผัส มันไม่ได้ซับซ้อนเป็นเวลานาน ซัพพลายเออร์ส่วนใหญ่ยืนยันการคำนวณระหว่างการคัดเลือก

เครื่องอัดเฟรมซีทำงานได้ดีกับน้ำหนักที่เบาถึงปานกลาง พวกเขาทำงานได้อย่างน่าเชื่อถือภายในขีดจำกัดที่กำหนด ผลักดันพวกเขาเกินขีดความสามารถและปัญหาก็เริ่มปรากฏขึ้น การโก่งตัวของเฟรมเพิ่มขึ้น อายุการใช้งานของเครื่องมือลดลง อัตรากำไรด้านความปลอดภัยลดลง

แท่นพิมพ์ H-frame สามารถรองรับน้ำหนักที่สูงกว่าได้สบายยิ่งขึ้น โครงสร้างที่สมดุลจะกระจายแรงอย่างเท่าเทียมกัน ช่วยให้การจัดตำแหน่งคงที่ในระหว่างรอบการกดหนักหรือซ้ำหลายครั้ง

การประเมินขนาดและความหนาของวัสดุ

ขนาดวัสดุมีบทบาทสำคัญในการเลือกสื่อ ชิ้นส่วนขนาดเล็กและวัสดุบางเหมาะกับการอัดเฟรมตัว C พวกมันให้การโหลดที่ง่ายและระยะการมองเห็นที่ชัดเจน การตั้งค่ายังคงรวดเร็ว

ชิ้นงานขนาดใหญ่หรือหนาทำให้ภาพเปลี่ยนไป เครื่องอัดเฟรม H รองรับแม่พิมพ์ที่กว้างขึ้นและกองเครื่องมือที่สูงขึ้น พวกเขายังทนต่อการโหลดที่ไม่สม่ำเสมอได้ดีกว่า เมื่อน้ำหนักเครื่องมือเพิ่มขึ้น ความแข็งแกร่งจะมีความสำคัญมากกว่าการเข้าถึง

การพิจารณาข้อจำกัดของพื้นที่ทำงานและเค้าโครง

พื้นที่ว่างมักจำกัดตัวเลือกตั้งแต่เนิ่นๆ แท่นพิมพ์ C-frame เหมาะกับโรงงานขนาดเล็กได้เป็นอย่างดี ติดตั้งได้อย่างรวดเร็วและแทบไม่จำเป็นต้องมีฐานรากพิเศษ การย้ายในภายหลังยังคงเป็นเรื่องง่าย

เครื่องอัดเฟรม H ต้องใช้พื้นที่มากขึ้น พวกเขายังต้องการพื้นที่แข็งแรงกว่าและตำแหน่งคงที่ ในการแลกเปลี่ยน พวกเขาสนับสนุนเค้าโครงที่มีโครงสร้างและขั้นตอนการทำงานที่คาดการณ์ได้ เส้นทางวัสดุที่สั้นกว่ามักจะปรับปรุงประสิทธิภาพมากกว่าการอัพเกรดความเร็ว

ความต้องการด้านปริมาณการผลิตและระบบอัตโนมัติ

ปริมาณการผลิตต่ำมักนิยมใช้แท่นพิมพ์ C-frame การใช้งานแบบแมนนวลให้ความรู้สึกเป็นธรรมชาติ การปรับเปลี่ยนเกิดขึ้นอย่างรวดเร็ว ผู้ปฏิบัติงานจะอยู่ใกล้กับกระบวนการ

การผลิตปริมาณมากโน้มตัวไปทางแท่นพิมพ์ H-frame พวกมันรวมเข้ากับไลน์อัตโนมัติได้อย่างง่ายดาย สายพานลำเลียง ตัวป้อน และหุ่นยนต์จะวางแนวรอบเฟรมได้ดีขึ้น เมื่อเวลาทำงานเป็นสิ่งสำคัญ การออกแบบที่พร้อมใช้งานอัตโนมัติจะช่วยประหยัดความพยายามทุกกะ

ข้อควรพิจารณาด้านความปลอดภัยและการปฏิบัติตามข้อกำหนด

ความปลอดภัยเริ่มต้นที่การออกแบบเฟรม การกดเฟรม C ยังคงปลอดภัยเมื่อโหลดถูกควบคุม เกินขีดจำกัดและความเสี่ยงก็เพิ่มขึ้นอย่างรวดเร็ว

เครื่องอัด H-frame ให้ความเสถียรของโครงสร้างที่สูงขึ้น ช่วยลดการโก่งตัวและการเคลื่อนไหวที่ไม่คาดคิด อุตสาหกรรมจำนวนมากยังต้องการใบรับรองการปฏิบัติตามข้อกำหนดด้วย มองหาเครื่องพิมพ์ที่ตรงตามมาตรฐาน ISO, CE หรือมาตรฐานความปลอดภัยในท้องถิ่น

ปัจจัย	การกดเฟรม C	การกดเฟรม H
ช่วงระวางน้ำหนักโดยทั่วไป	ต่ำถึงปานกลาง	ปานกลางถึงสูงมาก
รองรับขนาดชิ้นส่วน	เล็กถึงปานกลาง	ปานกลางถึงใหญ่
ความต้องการพื้นที่ชั้น	กะทัดรัด	รอยเท้าที่ใหญ่ขึ้น
ความสามารถอัตโนมัติ	จำกัด	แข็งแกร่ง
อัตรากำไรขั้นต้นด้านความปลอดภัย	ไวต่อโหลด	มีความแข็งแกร่งสูง

การบำรุงรักษาและอายุการใช้งานยาวนาน: เครื่องอัด H-Frame เทียบกับ C-Frame

ข้อกำหนดการบำรุงรักษาตามปกติ

แท่นพิมพ์ทั้งสองต้องการการดูแลขั้นพื้นฐานสม่ำเสมอ เราตรวจสอบน้ำมันไฮดรอลิก ซีล ท่อ และตัวกรองบ่อยครั้ง น้ำมันที่สะอาดช่วยให้แรงดันคงที่ การหล่อลื่นช่วยลดการสึกหรอของสไลด์และพิน

การกด C-frame ให้ความรู้สึกง่ายต่อการบำรุงรักษา พวกเขามีชิ้นส่วนโครงสร้างน้อยลง การกดเฟรม H จะใช้เวลาเพิ่มขึ้นเล็กน้อย ต้องมีการตรวจสอบคอลัมน์และไกด์เพิ่มเติม อย่างไรก็ตาม กิจวัตรยังคงเรียบง่ายเมื่อตั้งค่าแล้ว

จุดสึกหรอและบริเวณความเค้นของเฟรม

การกด C-frame จะเน้นความเครียดบริเวณคอที่เปิด เมื่อเวลาผ่านไปก็อาจจะงอได้ ปัญหาการจัดตำแหน่งจะปรากฏขึ้นก่อน การสึกหรอของเครื่องมือจะเพิ่มขึ้นเร็วขึ้น

H-frame กดกระจายแรงทั้งสองด้าน ความเครียดมีความสมดุล การแสดงการสึกหรอบนเสา บูชชิ่ง และรางนำ พวกเขาจัดการโหลดนอกศูนย์ได้ดีกว่า

อายุการใช้งานที่คาดหวังภายใต้ปริมาณงานที่แตกต่างกัน

การกด C-frame ใช้งานได้ยาวนานภายใต้ปริมาณงานที่เบา เหมาะกับงานรอบต่ำ การใช้งานหนักทำให้อายุการใช้งานสั้นลงอย่างรวดเร็ว

แท่นพิมพ์ H-frame เหมาะกับงานรับน้ำหนักสูงและต่อเนื่อง พวกเขาจัดการกะระยะยาวได้ดีกว่า การบำรุงรักษาที่เหมาะสมช่วยยืดอายุการใช้งานแม้ภายใต้ความต้องการการผลิตก็ตาม

คำถามที่พบบ่อย

ถาม: โรงพิมพ์ไหนดีกว่าสำหรับเวิร์คช็อปขนาดเล็ก

ตอบ: การกด C-frame ทำงานได้ดีกว่า ใช้พื้นที่น้อยกว่าและช่วยให้เข้าถึงชิ้นส่วนได้ง่าย

ถาม: เครื่องกด C-frame สามารถรองรับการใช้งานหนักได้หรือไม่

ตอบ: ไม่จริง มันเหมาะกับโหลดเบาถึงปานกลาง งานหนักเสี่ยงต่อการโก่งตัวของเฟรม

ถาม: การกด H-frame มีความแม่นยำมากกว่าเสมอไปหรือไม่

ตอบ: ใช่บ่อยครั้ง โครงสร้างที่แข็งแกร่งจะควบคุมการจัดตำแหน่งภายใต้น้ำหนักที่สูง

ถาม: แท่นพิมพ์ใดดูแลรักษาง่ายกว่า?

A: การกดเฟรม C มีส่วนประกอบน้อยลงและการตรวจสอบง่ายขึ้น

ถาม: ฉันจะเลือกน้ำหนักที่เหมาะสมได้อย่างไร

ตอบ: จับคู่ความหนาของวัสดุ ขนาดแม่พิมพ์ และระยะขอบด้านความปลอดภัย หลีกเลี่ยงการทำงานที่ความจุสูงสุด

บทสรุป

การเลือกระหว่างแท่นพิมพ์ H-frame และแท่นพิมพ์ C-frame ขึ้นอยู่กับวิธีการทำงานของคุณ ไม่ใช่แค่สิ่งที่คุณผลิต งานเบา การตั้งค่าที่รวดเร็ว และพื้นที่จำกัดมักนิยมการออกแบบเฟรมตัว C การรับน้ำหนักมาก ค่าพิกัดความเผื่อที่จำกัด และไลน์ที่พร้อมสำหรับระบบอัตโนมัติมักจะชี้ไปที่โซลูชันเฟรม H การจับคู่ที่เหมาะสมจะเพิ่มความสม่ำเสมอ ปกป้องเครื่องมือ และลดต้นทุนในระยะยาว

เวลา Zhejiang Jinaolan Machine Tool Co., Ltd เราออกแบบและผลิตโซลูชันไฮดรอลิกและปั๊มกำลังที่เชื่อถือได้สำหรับอุตสาหกรรมที่หลากหลายทั่วโลก หากคุณกำลังวางแผนการลงทุนด้านการพิมพ์ครั้งต่อไป ทีมวิศวกรของเราสามารถช่วยคุณเลือกหรือปรับแต่งโซลูชันที่เหมาะกับน้ำหนัก เค้าโครง และเป้าหมายการผลิตของคุณได้อย่างมั่นใจและมีประสิทธิภาพ
